Компания Термокул, основанная в 1998 году, предоставляет услуги по комплектации и оснащению инженерных систем для различных объектов, включая системы холодоснабжения и вентиляции. Она обладает сертифицированным производством оборудования и является членом нескольких профессиональных ассоциаций, подтверждая высокое качество своих услуг. Компания также занимается проектированием и монтажом инженерных систем, а также имеет опыт участия в выставках и изданиях технической литературы.

2. О КОМПАНИИ
Компания ТЕРМОКУЛ основана в 1998 году и успешно работает в
области комплектации и оснащения современных инженерных систем
жизнеобеспечения объектов административного, культурно-развлекательного,
промышленного и общегражданского назначения, предприятий Агропромышленного
комплекса и химической отрасли, холодильных складов и терминалов.
Компания предлагает профессиональный комплексный пакет услуг «из одних
рук»: от консультирования и проектирования инженерных систем холодоснабжения,
вентиляции и кондиционирования воздуха, отопления и теплоснабжения,
водоснабжения и канализации, электроснабжения до поставки, монтажа, пуско-
наладки и круглосуточного сервиса.
ТЕРМОКУЛ имеет собственное сертифицированное сборочное производство
климатического, холодильного и емкостного оборудования на базе комплектующих
ведущих европейских производителей:
 холодильных агрегатов;
 холодильных многокомпрессорных станций;
 компрессорно-конденсаторных агрегатов и скороморозильных установок;
 агрегатированных установок охлаждения жидкостей (чиллеров);
 гидравлических модулей и емкостной аппаратуры;
 щитов управления и силовых щитов;
 систем диспетчеризации и мониторинга.
ТЕРМОКУЛ является членом Московской Торгово-промышленной Палаты;
Ассоциации инженеров по отоплению, вентиляции, кондиционированию воздуха и
строительной теплофизике (АВОК); Ассоциации Предприятий Индустрии Климата
(АПИК); Российского Союза Предприятий Холодильной Промышленности
(Россоюзхолодпром); Гильдии логистических операторов; участником Реестра
Надежных партнеров ТПП РФ.
Качество предоставляемых услуг подтверждено Сертификатами РосТест, ISO
9001-2000; Лицензиями Госстроя России на проектирование, строительство,
осуществление функций Генерального подрядчика, Заказчика-Застройщика,
Генерального проектировщика; Свидетельством Реестра надежных партнеров
Торгово-Промышленной Палаты РФ.

3. СТРУКТУРА ГК
ТЕРМОКУЛ
ГРУППА КОМПАНИЙ
(300 сотрудников)
ТЕРМОКУЛ ТРЕЙД ГРУПП ЭЙР ТК КАБЕЛЬ ТК
Контрактор и производитель Торговый дом Торговый дом Торговый дом
www.thermocool.ru www.tg-tk.ru www.air-tk.ru www.kabel-tk.ru
Инжиниринговый консалтинг и Холодильное Оборудование Кабельная
управление проектами оборудование для кондици- продукция
онирования
Технический заказчик воздуха
Оборудование Электротехниче
для кондици- ская продукция
Генеральный подрядчик
онирования
воздуха
Генеральный
проектировщик
Вентиляционное
Проектирование, комплектация и оборудование
монтаж инженерных систем
зданий и сооружений
Автоматизация и диспетче-
ризация технологических
процессов и инженерных систем

4. ВЫСТАВОЧНАЯ ДЕЯТЕЛЬНОСТЬ
“АГРОПРОДМАШ”, 2002, 2003,
2004, 2005, 2010
“CHILLVENTA RUSSIA”, 2011
“SHOP DESIGN RUSSIA”, 2007 2004
2006
“СКЛАД. ТРАНСПОРТ.
2007
ЛОГИСТИКА”, 2007, 2008 2007
2007
“МИР КЛИМАТА”, 2007, 2008,
2009, 2010, 2011
«МЯСНАЯ
ПРОМЫШЛЕННОСТЬ.
КУРИНЫЙ КОРОЛЬ / VIV
RUSSIA 2009, 2010, 2011 2008 2008
2009
2009
«ИНДУСТРИЯ ХОЛОДА / 2011
REFRIGERATION INDUSTRY» -
2010 и 2011

5. ИЗДАНИЕ ТЕХНИЧЕСКОЙ ЛИТЕРАТУРЫ
Совместно с ведущими отраслевыми институтами
ТЕРМОКУЛ издает техническую литературу.
тираж 3000 экз. тираж 3000 экз. тираж 3000 экз.

6. СБОРОЧНОЕ ПРОИЗВОДСТВО

7. ОТДЕЛ АТОМАТИЗАЦИИ

8. СЕРВИС ЦЕНТР

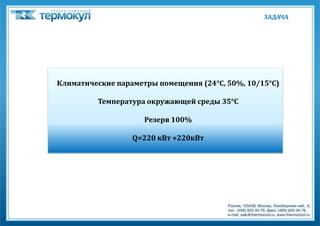

9. ЗАДАЧА

10. ЗАДАЧА
Климатические параметры помещения (24°C, 50%, 10/15°C)
Температура окружающей среды 35°C
Резерв 100%
Q=220 кВт +220кВт

11. ЗАДАНИЕ
Q = 220 кВт + 220 кВт
Прецизионный
Система Чиллер Драйкуллер Конденсатор
кондиционер
№1 - -
DX схема
№2
Чиллер с встроенной системой
-
Вода 15/10 FREE COOLING
№3
Вода 15/10

12. СИСТЕМА №1
Автономный прецизионный кондиционер с раздачей вниз
TADR 0762 76,2 кВт (24°C, 50% @ 10/15°C)
220кВт/76,2кВт=3
3+3 = рабочие+резерв
Pкомпл.= 24,85 кВт
Pсум. = 3х24,85 = 74,55 кВт
30 166 х 6 = 180 696 EUR

13. СИСТЕМА №2
Неавтономный прецизионный кондиционер с раздачей вниз
и чиллер с системой FREE COOLING
LCE214 FC (Qх =236 кВт)
TCDR 1000 71,6 кВт (24°C, 50% @ 10/15°C)
220кВт/71,6кВт=3
НПК 3+3 = рабочие+резерв
Чиллер 1+1 = рабочий + резерв
Pсум. = 96+3,2*3= 105,6 кВт
11498 х 6 + 66 366 х 2= 201 720 EUR

14. СИСТЕМА №3
Неавтономный прецизионный кондиционер с раздачей вниз
и чиллер с системой FREE COOLING и выносным
конденсаторм
УВС-В-0242-4-Т-I2Z3Q1M1R1P1K4G4 (Qх =230 кВт)
TCDR 1000 71,6 кВт (24°C, 50% @ 10/15°C)
220кВт/71,6кВт=3
НПК 3+3 = рабочие+резерв
Чиллер 1+1 = рабочий + резерв
Pсум. = 75+3,2 x 3+4,5 x 2= 90,4 кВт
11498 х 6 + 35000 х 2 + 6200 x 2 + 11500 x 2= 173 888 EUR

15. ОПРЕДЕЛЕНИЕ ЭНЕРГОЭФФЕКТИВНОСТИ
Integrated Part Load Value
(Комплексное значение производительности)
Загрузка % ARI ARI EUROVENT
стандарт стандарт (ESEER)
1992 1998
100% 17% 1% 3%
75% 39% 42% 33%
50% 33% 45% 41%
25% 11% 12% 23%

16. ОПРЕДЕЛЕНИЕ ЭНЕРГОЭФФЕКТИВНОСТИ

17. FREE COOLING
Начало работы FREE COOLING
Работа FREE COOLING на 100% - 0 С°
Работа Chiller Работа Free Cooling
5684,5 3075,5 Часы
237 128 Дни

18. ОПРЕДЕЛЕНИЕ ЭНЕРГОЭФФЕКТИВНОСТИ
Технология Система №1
Значение при частичной нагрузке 100% 75% 50% 25%
Холодопроизводительность 228 kW 171 kW 114 kW 57 kW
Электропотребление 75 kW 56 kW 38 kW 19 kW
COP / ESEER 3,06 3,04 3,04 3,04
Данные работы
Рабочих часов в год (без Free Cooling) 8.761 h/a
Рабочих часов в год (с Free Cooling) 0 h/a
Профиль нагрузки EUROVENT
Процентная нагрузка профиля 3% 33% 41% 23%
Последний профиль в час (всего) 263 h/a 2.891 h/a 3.592 h/a 2.015 h/a
Ежегодное потребление энергии профиля 19.594 kWh/a 162.626 kWh/a 134.700 kWh/a 37.782 kWh/a
Общий годовой объем энергии (без Free Cooling) 354.702 kWh/a
Общий годовой объем энергии (с Free Cooling) 354.702 kWh/a

19. ОПРЕДЕЛЕНИЕ ЭНЕРГОЭФФЕКТИВНОСТИ
Технология Система №2
Значение при частичной нагрузке 100% 75% 50% 25%
Холодопроизводительность 236 kW 177 kW 118 kW 59 kW
Электропотребление 106 kW 79 kW 53 kW 27 kW
COP / ESEER 2,23 2,23 2,23 2,23
Данные работы
Рабочих часов в год (без Free Cooling) 5.685 h/a
Рабочих часов в год (с Free Cooling) 3.076 h/a
Профиль нагрузки EUROVENT
Процентная нагрузка профиля 3% 33% 41% 23%
Последний профиль в час (всего) 171 h/a 1.876 h/a 2.331 h/a 1.307 h/a
Ежегодное потребление энергии профиля 18.008 kWh/a 148.570 kWh/a 123.058 kWh/a 34.647 kWh/a
Общий годовой объем энергии (без Free Cooling) 324.284 kWh/a
Общий годовой объем энергии (с Free Cooling) 361.190 kWh/a

20. ОПРЕДЕЛЕНИЕ ЭНЕРГОЭФФЕКТИВНОСТИ
Технология Система №3
Значение при частичной нагрузке 100% 75% 50% 25%
Холодопроизводительность 230 kW 173 kW 115 kW 58 kW
Электропотребление 90 kW 68 kW 45 kW 27 kW
COP / ESEER 2,54 2,54 2,54 2,17
Данные работы
Рабочих часов в год (без Free Cooling) 5.685 h/a
Рабочих часов в год (с Free Cooling) 3.076 h/a
Профиль нагрузки EUROVENT
Процентная нагрузка профиля 3% 33% 41% 23%
Последний профиль в час (всего) 171 h/a 1.876 h/a 2.331 h/a 1.307 h/a
Ежегодное потребление энергии профиля 15.416 kWh/a 127.185 kWh/a 105.345 kWh/a 34.647 kWh/a
Общий годовой объем энергии (без Free Cooling) 282.594 kWh/a
Общий годовой объем энергии (с Free Cooling) 310.273 kWh/a

21. СВОДНЫЙ РАСЧЁТ
Система Потребляемая Цена за Цена за Сервис Итого за 5
мощность, кВт, электр., оборудование, (за год), лет, закупка+
(в год) EUR EUR EUR сервис+
электр.
№1 354.702 35.470 180.696 8.000 399.396
№2 361.190 36.119 201.720 9.000 427.315
№3 310.273 31.027 173.888 9.000 374.023

22. БЛАГОДАРЮ ЗА ВНИМАНИЕ
По возникшим вопросам Вы можете обращаться:
Морозов Алексей Владимирович
amorozov@tg-tk.ru
тел.: (495) 925-34-76
моб. тел.: (910) 478-30-92
