1. Xen 工作原理
日期：2012-3-5
版本：1.0
译者：杨朝中

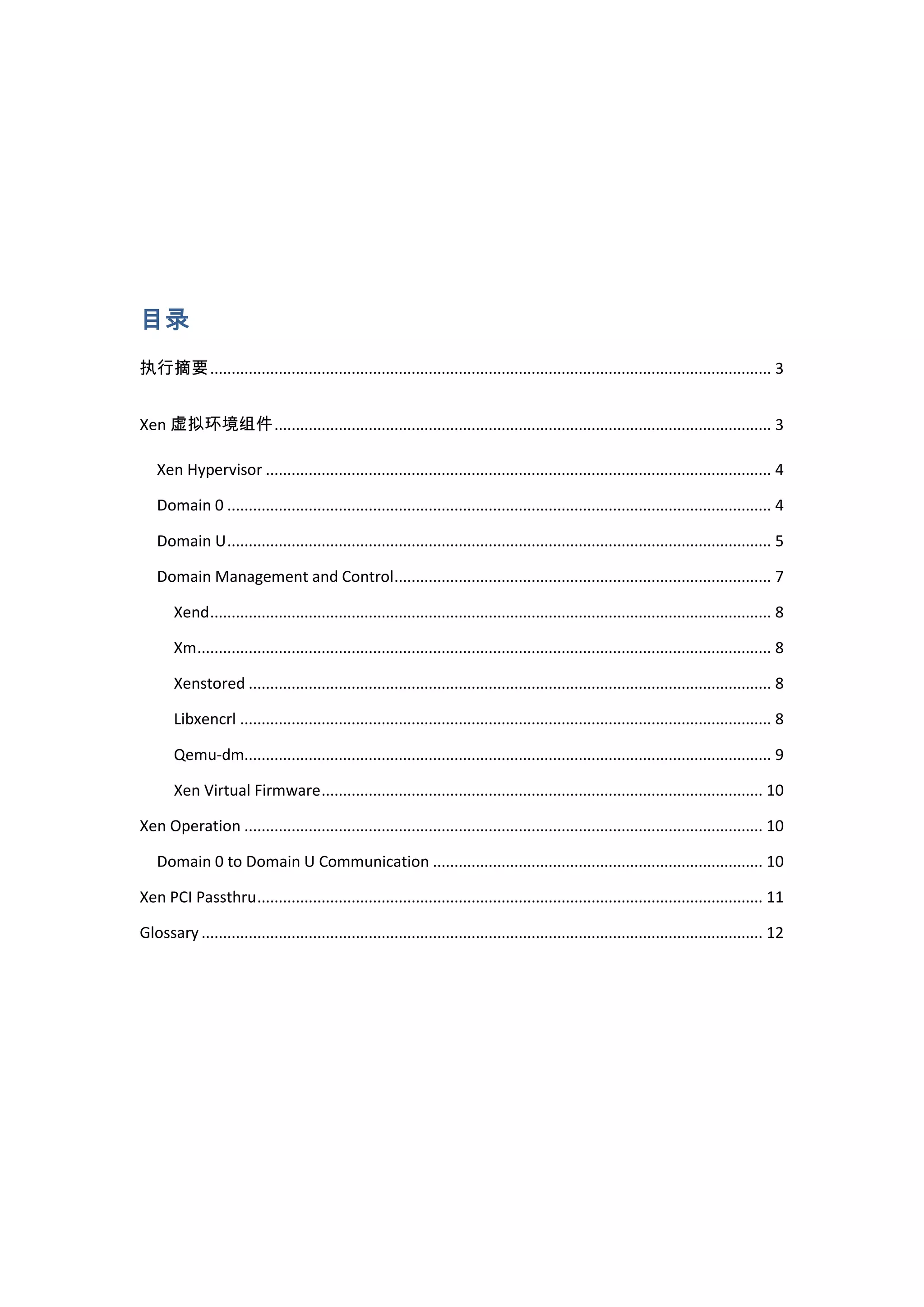

2. 目录
执行摘要 ................................................................................................................................... 3
Xen 虚拟环境组件 .................................................................................................................... 3
Xen Hypervisor ...................................................................................................................... 4
Domain 0 ............................................................................................................................... 4
Domain U ............................................................................................................................... 5
Domain Management and Control........................................................................................ 7
Xend ................................................................................................................................... 8
Xm ...................................................................................................................................... 8
Xenstored .......................................................................................................................... 8
Libxencrl ............................................................................................................................ 8
Qemu-dm........................................................................................................................... 9
Xen Virtual Firmware ....................................................................................................... 10
Xen Operation ......................................................................................................................... 10
Domain 0 to Domain U Communication ............................................................................. 10
Xen PCI Passthru ...................................................................................................................... 11
Glossary ................................................................................................................................... 12

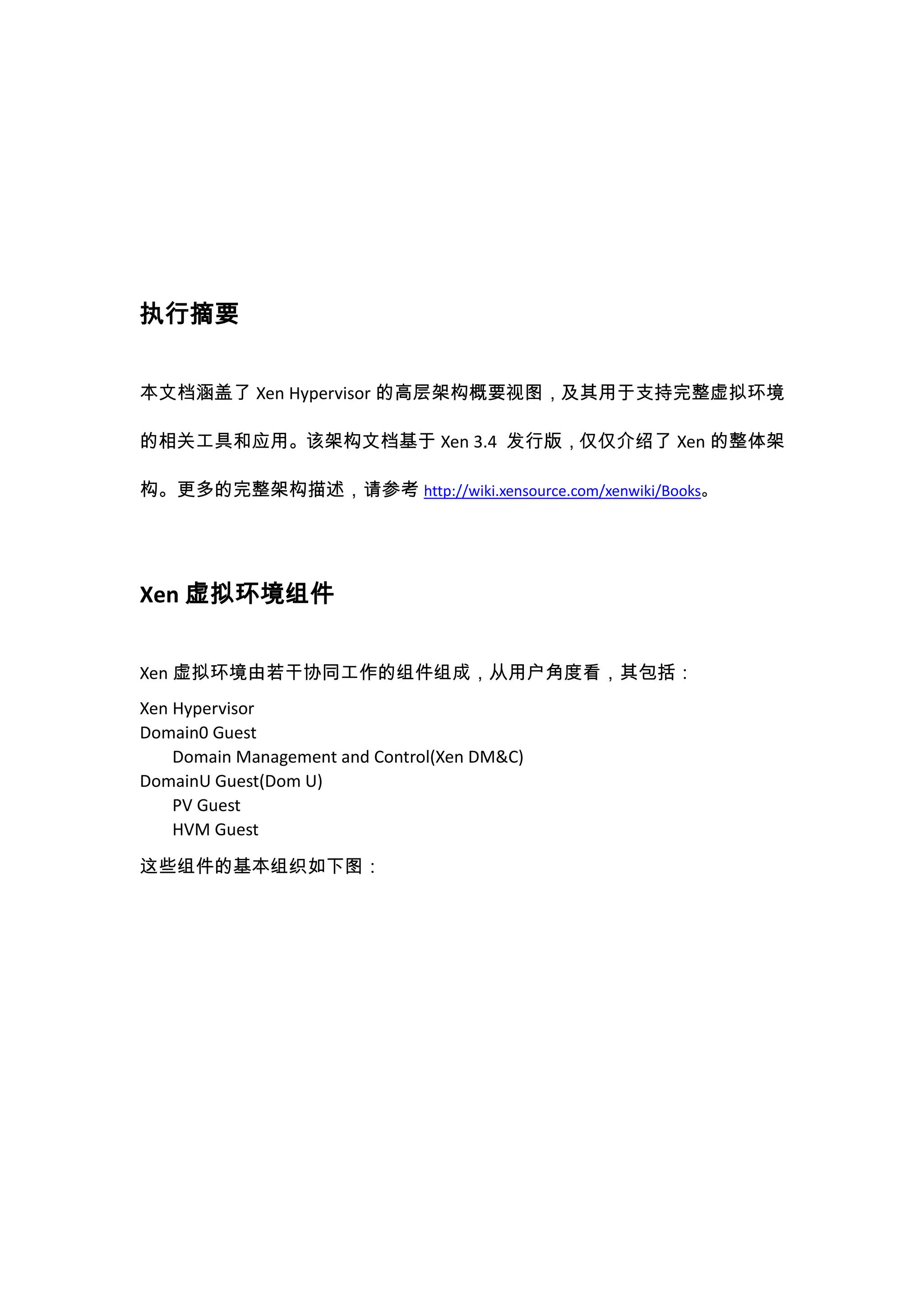

3. 执行摘要
本文档涵盖了 Xen Hypervisor 的高层架构概要视图，及其用于支持完整虚拟环境
的相关工具和应用。该架构文档基于 Xen 3.4 发行版，仅仅介绍了 Xen 的整体架
构。更多的完整架构描述，请参考 http://wiki.xensource.com/xenwiki/Books。
Xen 虚拟环境组件
Xen 虚拟环境由若干协同工作的组件组成，从用户角度看，其包括：
Xen Hypervisor
Domain0 Guest
Domain Management and Control(Xen DM&C)
DomainU Guest(Dom U)
PV Guest
HVM Guest

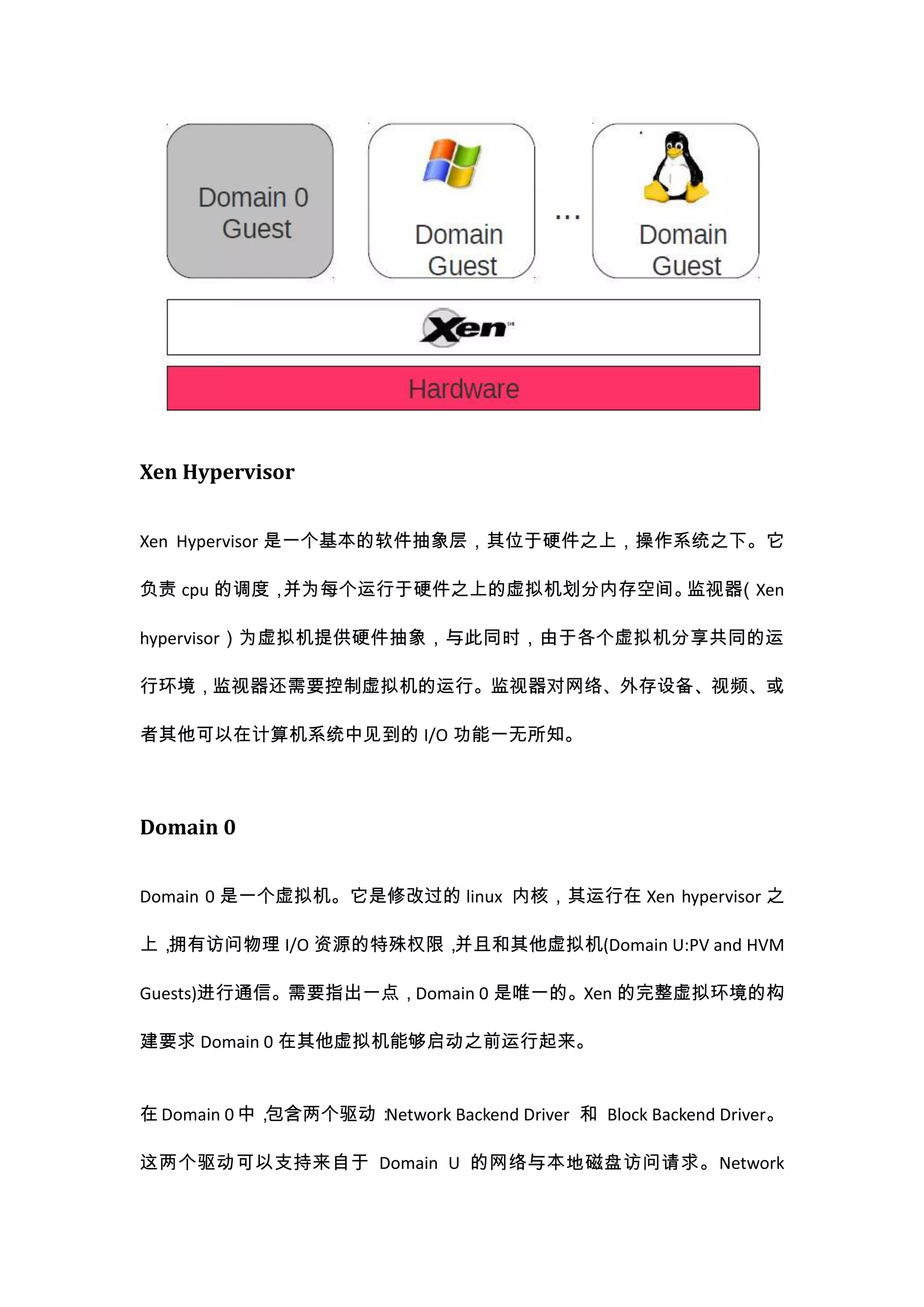

这些组件的基本组织如下图：

4. Xen Hypervisor
Xen Hypervisor 是一个基本的软件抽象层，其位于硬件之上，操作系统之下。它
负责 cpu 的调度，并为每个运行于硬件之上的虚拟机划分内存空间。监视器（Xen
hypervisor）为虚拟机提供硬件抽象，与此同时，由于各个虚拟机分享共同的运
行环境，监视器还需要控制虚拟机的运行。监视器对网络、外存设备、视频、或
者其他可以在计算机系统中见到的 I/O 功能一无所知。
Domain 0
Domain 0 是一个虚拟机。它是修改过的 linux 内核，其运行在 Xen hypervisor 之
上，拥有访问物理 I/O 资源的特殊权限，并且和其他虚拟机(Domain U:PV and HVM
Guests)进行通信。需要指出一点，Domain 0 是唯一的。Xen 的完整虚拟环境的构
建要求 Domain 0 在其他虚拟机能够启动之前运行起来。

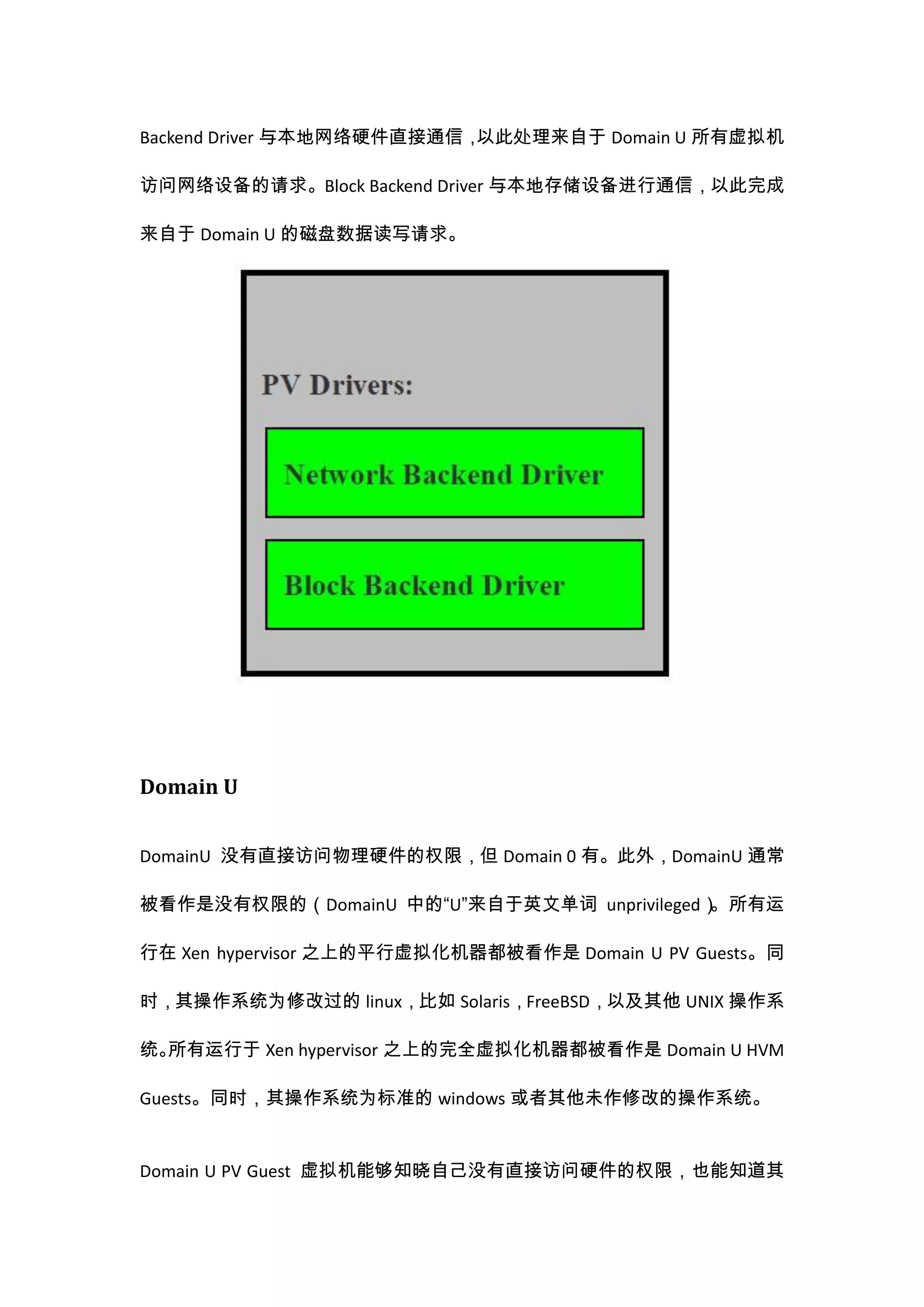

在 Domain 0 中，包含两个驱动：Network Backend Driver 和 Block Backend Driver。
这两个驱动可以支持来自于 Domain U 的网络与本地磁盘访问请求。Network

5. Backend Driver 与本地网络硬件直接通信，以此处理来自于 Domain U 所有虚拟机
访问网络设备的请求。Block Backend Driver 与本地存储设备进行通信，以此完成
来自于 Domain U 的磁盘数据读写请求。
Domain U
DomainU 没有直接访问物理硬件的权限，但 Domain 0 有。此外，DomainU 通常
被看作是没有权限的（DomainU 中的“U”来自于英文单词 unprivileged）。所有运
行在 Xen hypervisor 之上的平行虚拟化机器都被看作是 Domain U PV Guests。同
时，其操作系统为修改过的 linux，比如 Solaris，FreeBSD，以及其他 UNIX 操作系
统。所有运行于 Xen hypervisor 之上的完全虚拟化机器都被看作是 Domain U HVM
Guests。同时，其操作系统为标准的 windows 或者其他未作修改的操作系统。
Domain U PV Guest 虚拟机能够知晓自己没有直接访问硬件的权限，也能知道其

6. 他虚拟机也运行在同一个物理机器上。与此相反的是，Domain U HVM 虚拟机并
不知道它正和其他虚拟机在同一个物理机器上分享处理器，也不知道其他虚拟机
正在运行。

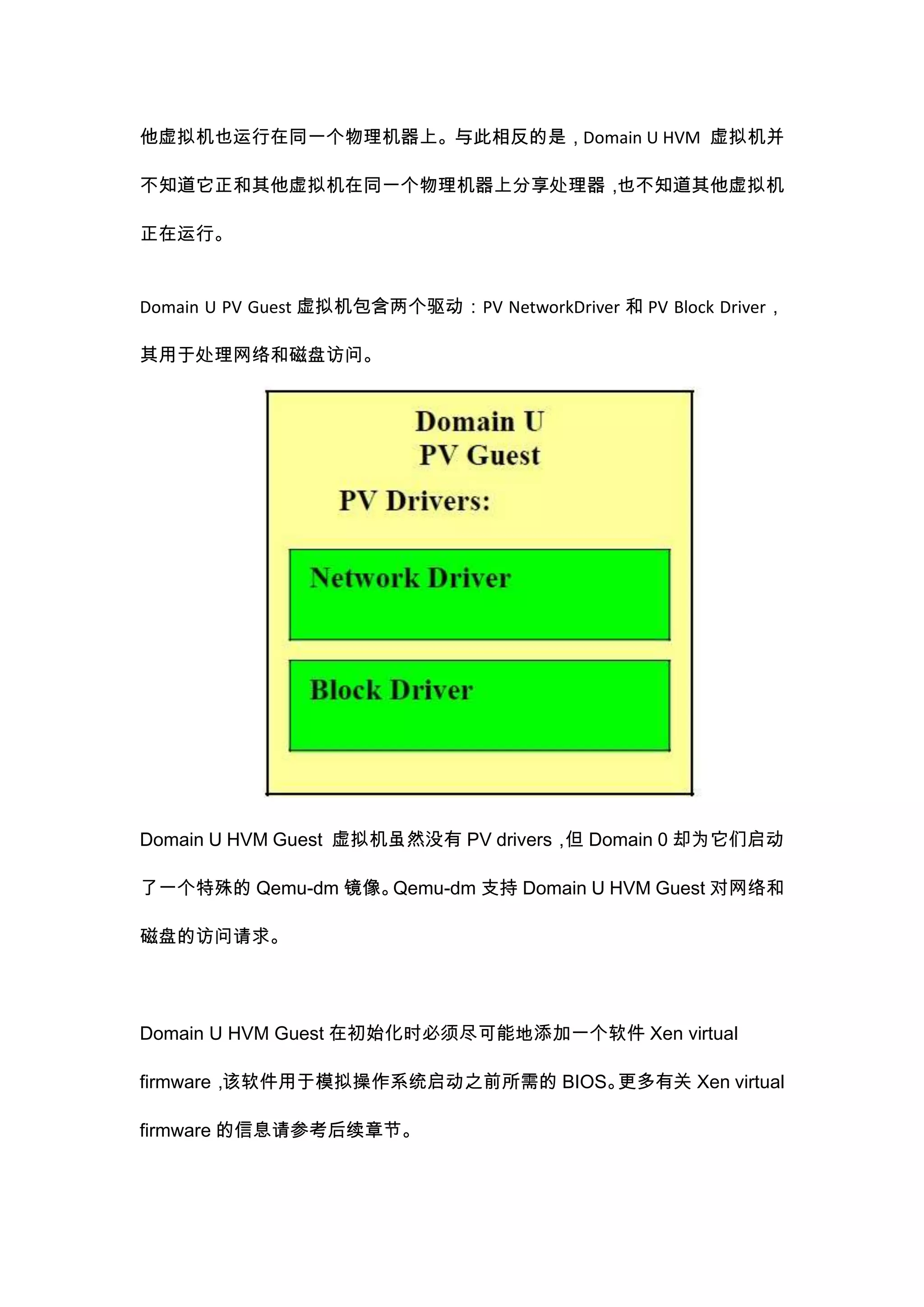

Domain U PV Guest 虚拟机包含两个驱动：PV NetworkDriver 和 PV Block Driver，
其用于处理网络和磁盘访问。
Domain U HVM Guest 虚拟机虽然没有 PV drivers， Domain 0 却为它们启动
但
了一个特殊的 Qemu-dm 镜像。Qemu-dm 支持 Domain U HVM Guest 对网络和
磁盘的访问请求。
Domain U HVM Guest 在初始化时必须尽可能地添加一个软件 Xen virtual
firmware，该软件用于模拟操作系统启动之前所需的 BIOS。更多有关 Xen virtual
firmware 的信息请参考后续章节。

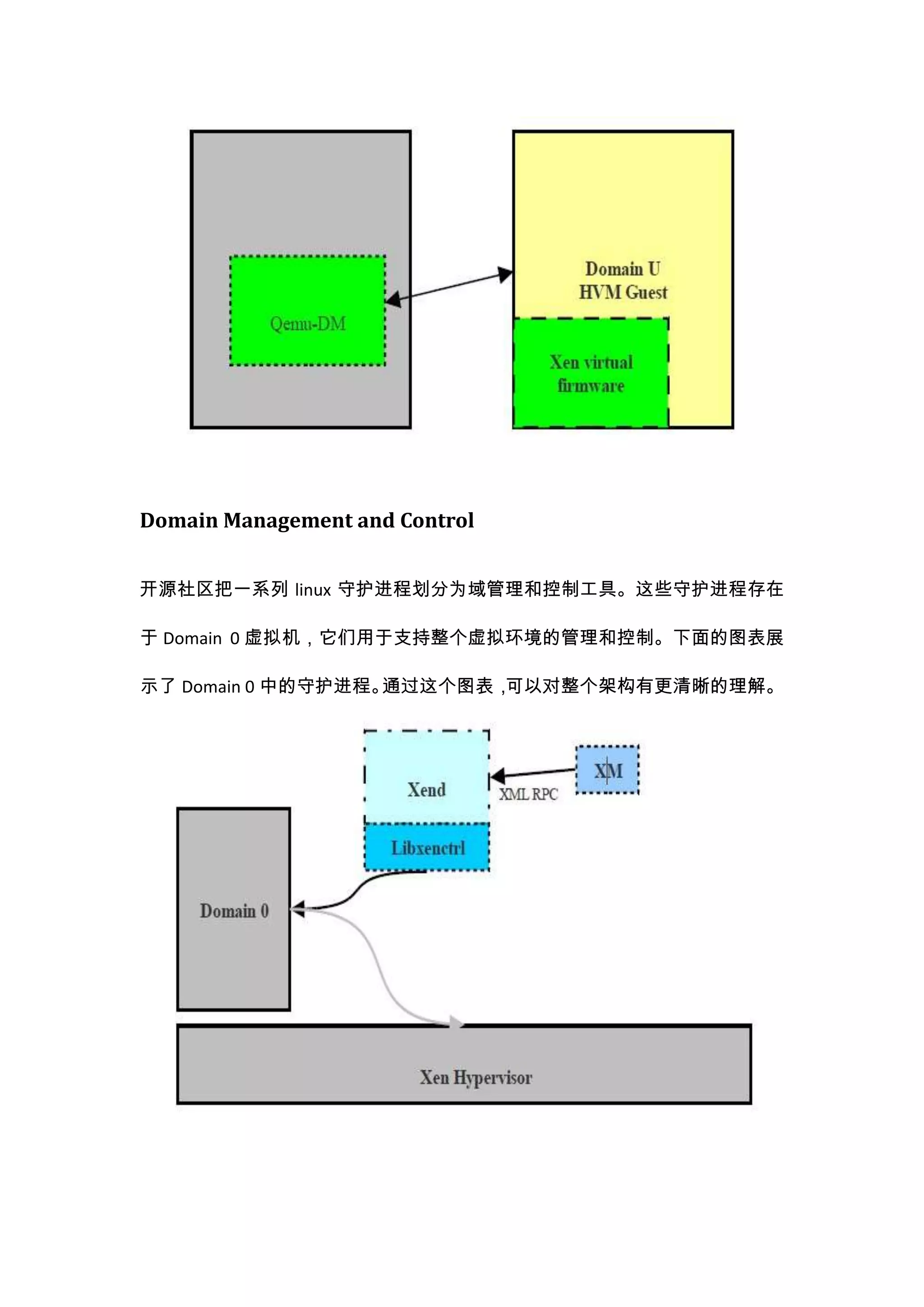

7. Domain Management and Control
开源社区把一系列 linux 守护进程划分为域管理和控制工具。这些守护进程存在
于 Domain 0 虚拟机，它们用于支持整个虚拟环境的管理和控制。下面的图表展
示了 Domain 0 中的守护进程。通过这个图表，可以对整个架构有更清晰的理解。

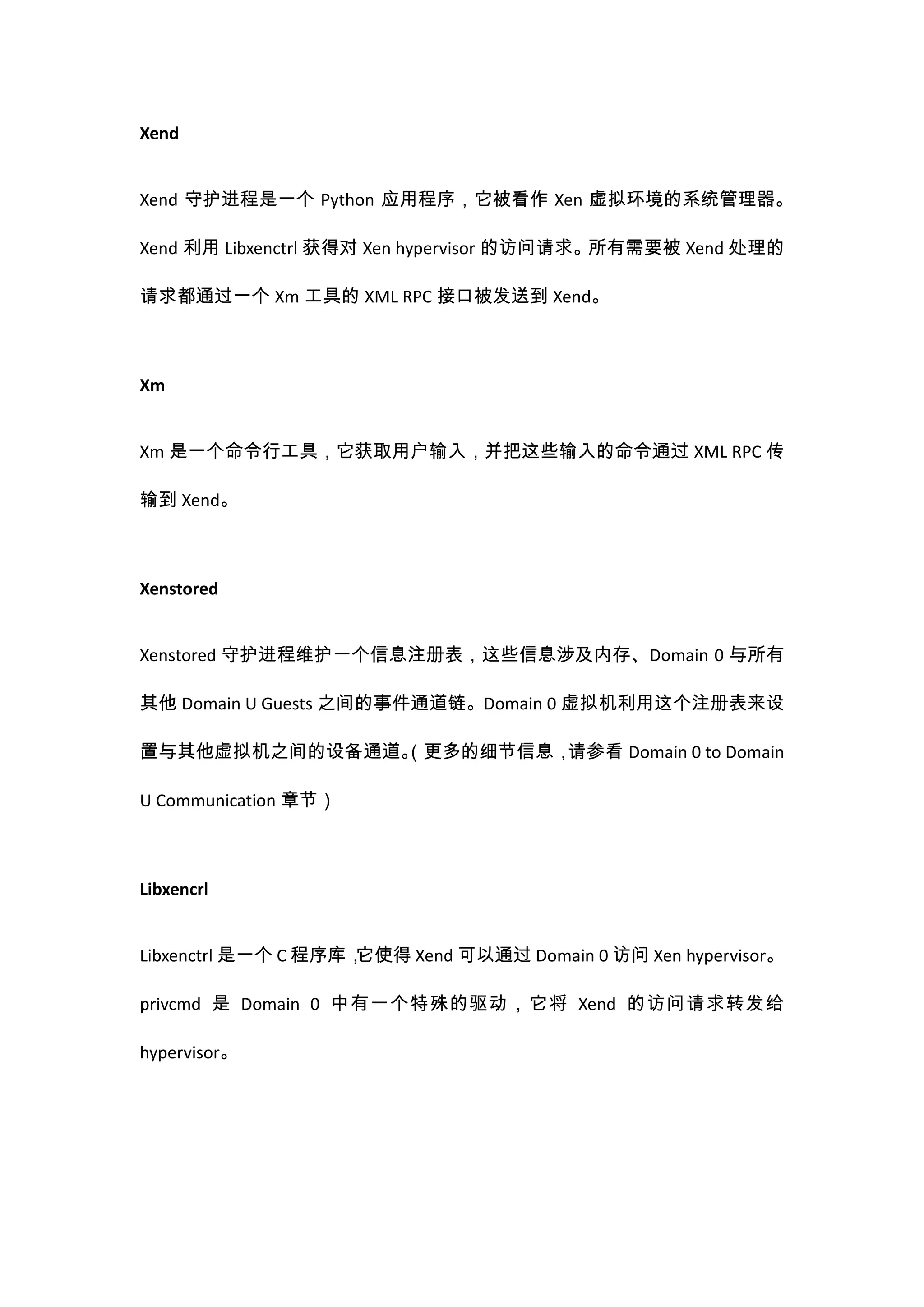

8. Xend
Xend 守护进程是一个 Python 应用程序，它被看作 Xen 虚拟环境的系统管理器。
Xend 利用 Libxenctrl 获得对 Xen hypervisor 的访问请求。所有需要被 Xend 处理的
请求都通过一个 Xm 工具的 XML RPC 接口被发送到 Xend。
Xm
Xm 是一个命令行工具，它获取用户输入，并把这些输入的命令通过 XML RPC 传
输到 Xend。
Xenstored
Xenstored 守护进程维护一个信息注册表，这些信息涉及内存、Domain 0 与所有
其他 Domain U Guests 之间的事件通道链。Domain 0 虚拟机利用这个注册表来设
置与其他虚拟机之间的设备通道。
（更多的细节信息，请参看 Domain 0 to Domain
U Communication 章节）
Libxencrl
Libxenctrl 是一个 C 程序库，它使得 Xend 可以通过 Domain 0 访问 Xen hypervisor。
privcmd 是 Domain 0 中有一个特殊的驱动，它将 Xend 的访问请求转发给
hypervisor。

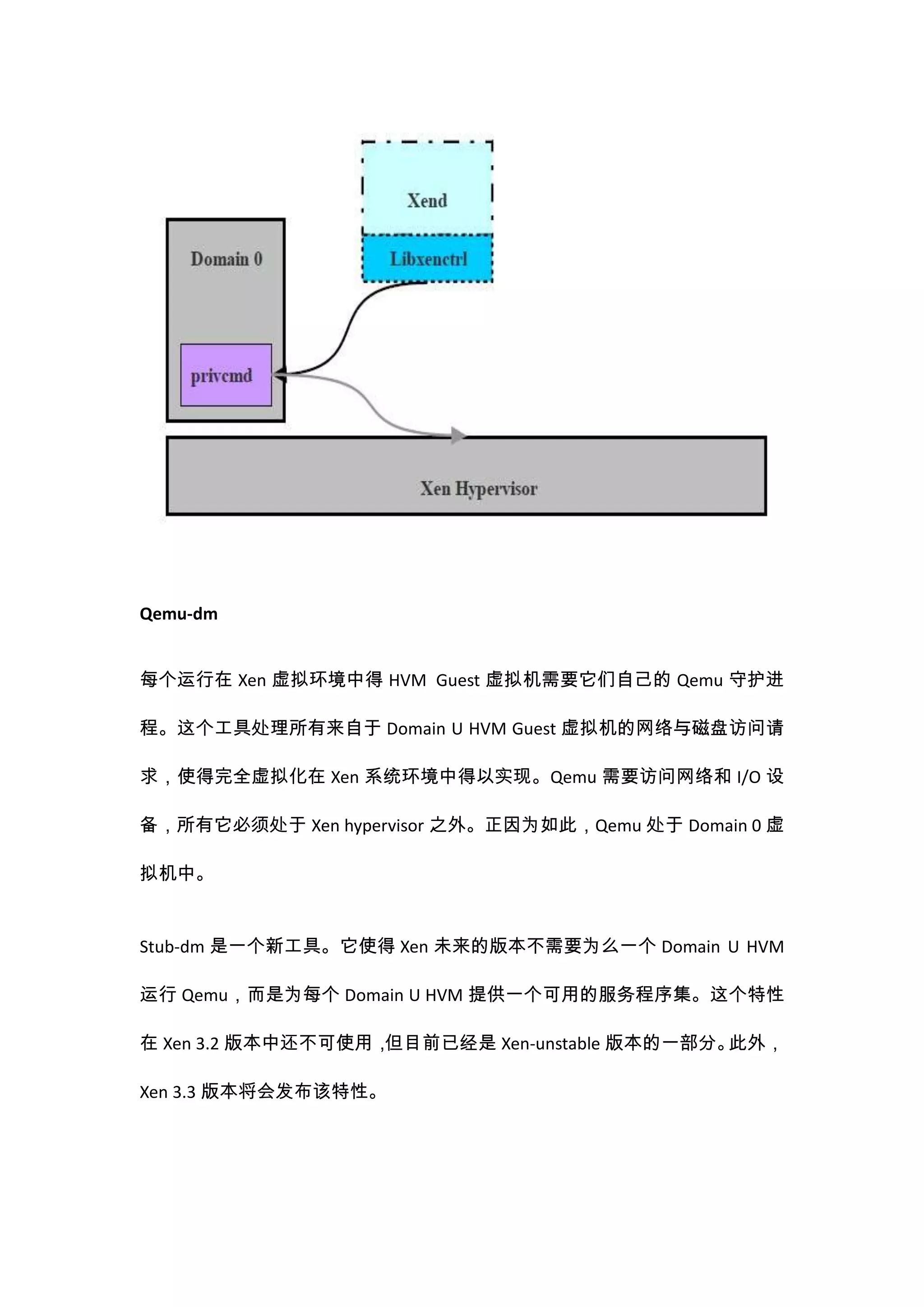

9. Qemu-dm
每个运行在 Xen 虚拟环境中得 HVM Guest 虚拟机需要它们自己的 Qemu 守护进
程。这个工具处理所有来自于 Domain U HVM Guest 虚拟机的网络与磁盘访问请
求，使得完全虚拟化在 Xen 系统环境中得以实现。Qemu 需要访问网络和 I/O 设
备，所有它必须处于 Xen hypervisor 之外。正因为如此，Qemu 处于 Domain 0 虚
拟机中。
Stub-dm 是一个新工具。它使得 Xen 未来的版本不需要为么一个 Domain U HVM
运行 Qemu，而是为每个 Domain U HVM 提供一个可用的服务程序集。这个特性
在 Xen 3.2 版本中还不可使用，但目前已经是 Xen-unstable 版本的一部分。此外，
Xen 3.3 版本将会发布该特性。

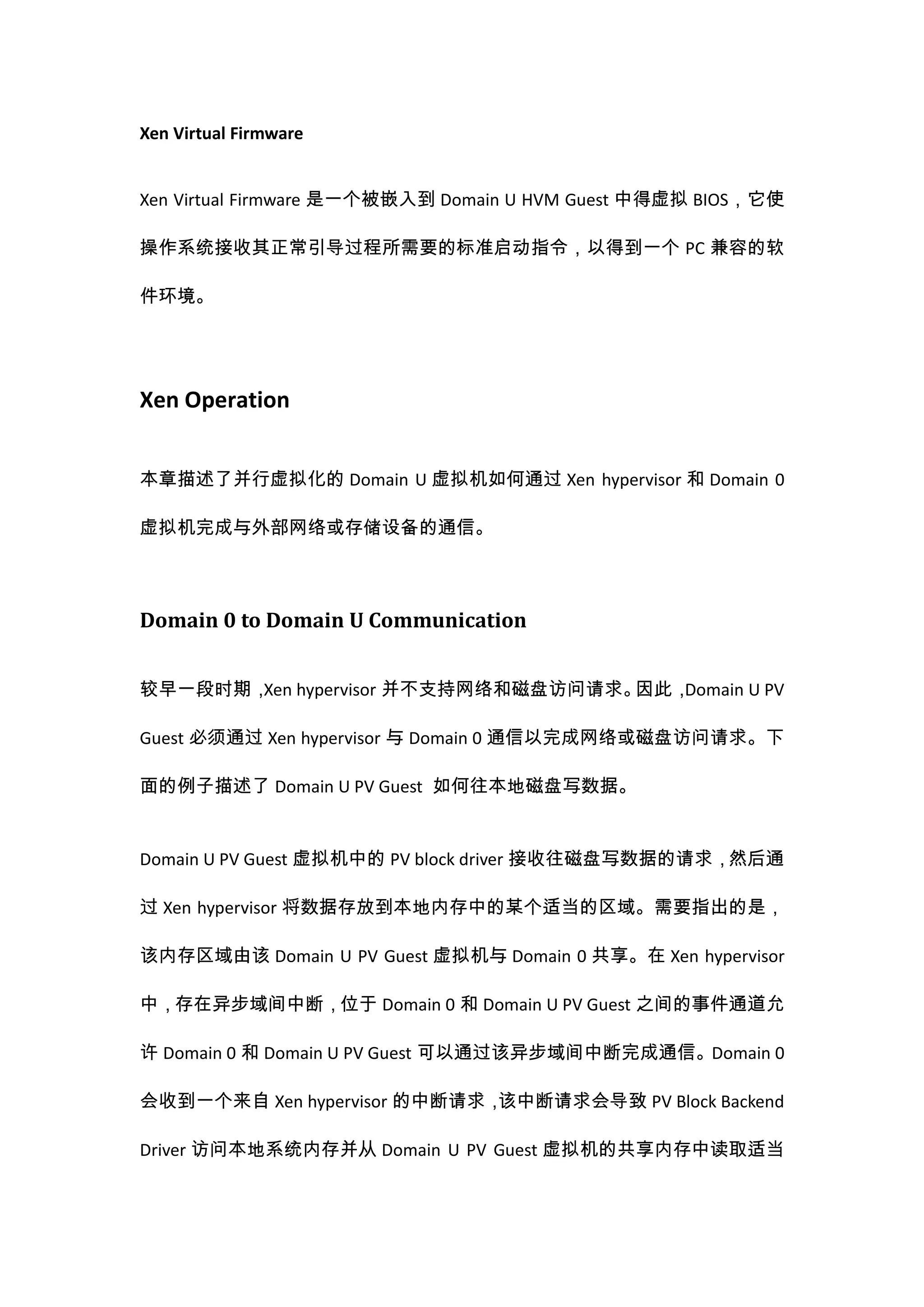

10. Xen Virtual Firmware
Xen Virtual Firmware 是一个被嵌入到 Domain U HVM Guest 中得虚拟 BIOS，它使
操作系统接收其正常引导过程所需要的标准启动指令，以得到一个 PC 兼容的软
件环境。
Xen Operation
本章描述了并行虚拟化的 Domain U 虚拟机如何通过 Xen hypervisor 和 Domain 0
虚拟机完成与外部网络或存储设备的通信。
Domain 0 to Domain U Communication
较早一段时期， hypervisor 并不支持网络和磁盘访问请求。
Xen 因此，Domain U PV
Guest 必须通过 Xen hypervisor 与 Domain 0 通信以完成网络或磁盘访问请求。下
面的例子描述了 Domain U PV Guest 如何往本地磁盘写数据。
Domain U PV Guest 虚拟机中的 PV block driver 接收往磁盘写数据的请求，然后通
过 Xen hypervisor 将数据存放到本地内存中的某个适当的区域。需要指出的是，
该内存区域由该 Domain U PV Guest 虚拟机与 Domain 0 共享。在 Xen hypervisor
中，存在异步域间中断，位于 Domain 0 和 Domain U PV Guest 之间的事件通道允
许 Domain 0 和 Domain U PV Guest 可以通过该异步域间中断完成通信。Domain 0
会收到一个来自 Xen hypervisor 的中断请求，该中断请求会导致 PV Block Backend
Driver 访问本地系统内存并从 Domain U PV Guest 虚拟机的共享内存中读取适当

11. 的数据块。然后，共享内存中的数据将被写到本地硬盘的某个特定位置。

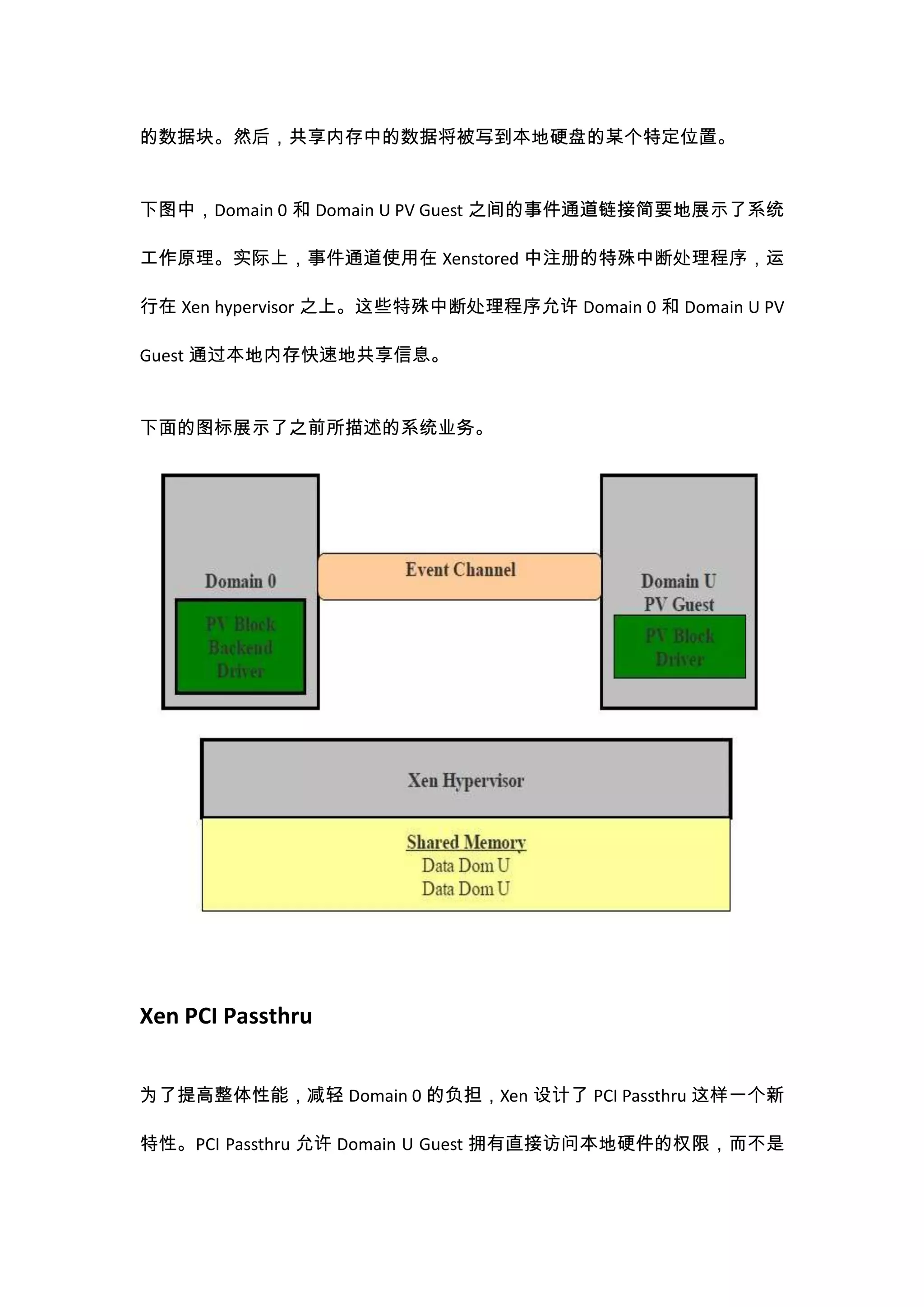

下图中，Domain 0 和 Domain U PV Guest 之间的事件通道链接简要地展示了系统
工作原理。实际上，事件通道使用在 Xenstored 中注册的特殊中断处理程序，运
行在 Xen hypervisor 之上。这些特殊中断处理程序允许 Domain 0 和 Domain U PV
Guest 通过本地内存快速地共享信息。
下面的图标展示了之前所描述的系统业务。
Xen PCI Passthru
为了提高整体性能，减轻 Domain 0 的负担，Xen 设计了 PCI Passthru 这样一个新
特性。PCI Passthru 允许 Domain U Guest 拥有直接访问本地硬件的权限，而不是

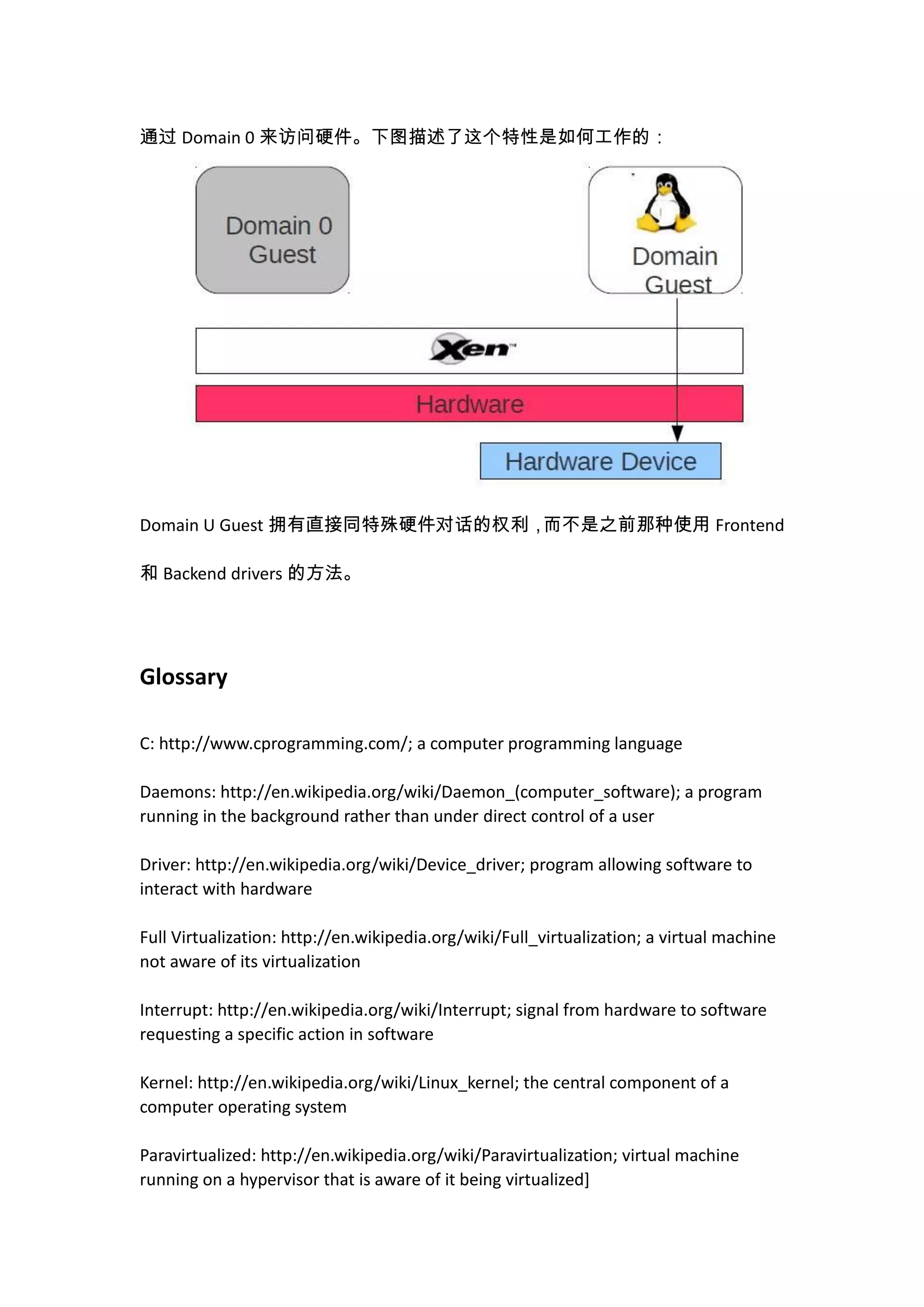

12. 通过 Domain 0 来访问硬件。下图描述了这个特性是如何工作的：
Domain U Guest 拥有直接同特殊硬件对话的权利，而不是之前那种使用 Frontend
和 Backend drivers 的方法。
Glossary
C: http://www.cprogramming.com/; a computer programming language
Daemons: http://en.wikipedia.org/wiki/Daemon_(computer_software); a program
running in the background rather than under direct control of a user
Driver: http://en.wikipedia.org/wiki/Device_driver; program allowing software to
interact with hardware
Full Virtualization: http://en.wikipedia.org/wiki/Full_virtualization; a virtual machine
not aware of its virtualization
Interrupt: http://en.wikipedia.org/wiki/Interrupt; signal from hardware to software
requesting a specific action in software
Kernel: http://en.wikipedia.org/wiki/Linux_kernel; the central component of a
computer operating system
Paravirtualized: http://en.wikipedia.org/wiki/Paravirtualization; virtual machine
running on a hypervisor that is aware of it being virtualized]

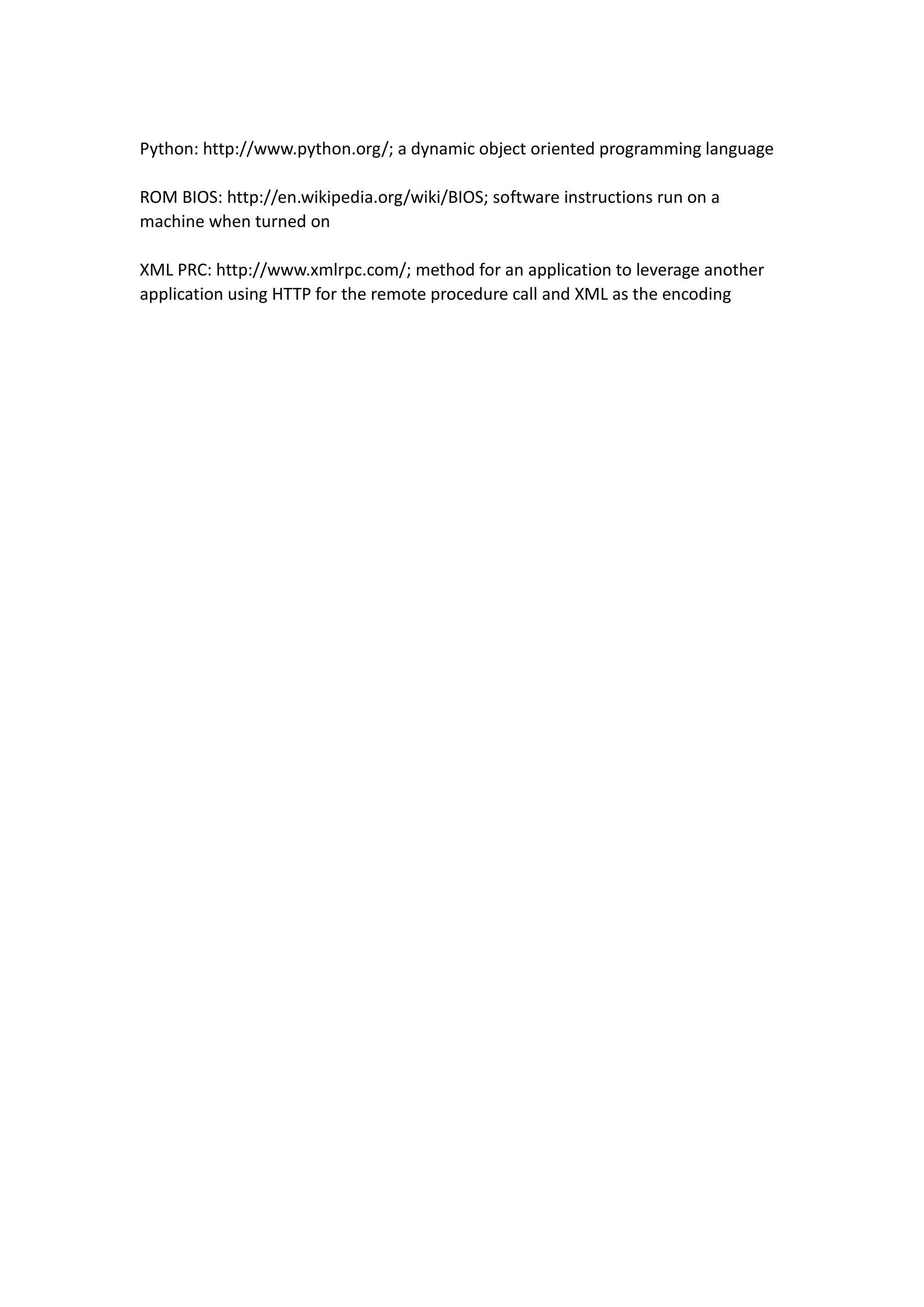

13. Python: http://www.python.org/; a dynamic object oriented programming language
ROM BIOS: http://en.wikipedia.org/wiki/BIOS; software instructions run on a
machine when turned on
XML PRC: http://www.xmlrpc.com/; method for an application to leverage another
application using HTTP for the remote procedure call and XML as the encoding
