1-Xarxes informàtiques
Sistema binari: sistema o codi numèric que nomes utilitza el 0 i el 1
1 bit : unitat numèrica d’informació ( pot valer 0 ó 1)
1byte: 8bits
1Kbyte: 1024 bytes
1Mbyte: 1024 Kbytes
1Gbyte: 1024 Mbytes
1 Tbyte : 1024 Gbytes
Xarxa informàtica: conjunt d’ordinadors o dispositius ( escàner, impressora…)
connectats entre ells per compartir recursos, arxius o informació de tot tipus.

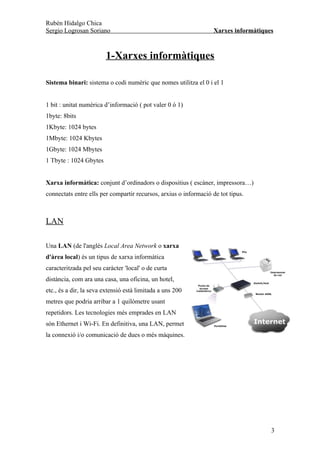

LAN
Una LAN (de l'anglès Local Area Network o xarxa
d'àrea local) és un tipus de xarxa informàtica
caracteritzada pel seu caràcter 'local' o de curta
distància, com ara una casa, una oficina, un hotel,
etc., és a dir, la seva extensió està limitada a uns 200
metres que podria arribar a 1 quilòmetre usant
repetidors. Les tecnologies més emprades en LAN
són Ethernet i Wi-Fi. En definitiva, una LAN, permet
la connexió i/o comunicació de dues o més màquines.
3

4. Rubén Hidalgo Chica
Sergio Logrosan Soriano Xarxes informàtiques

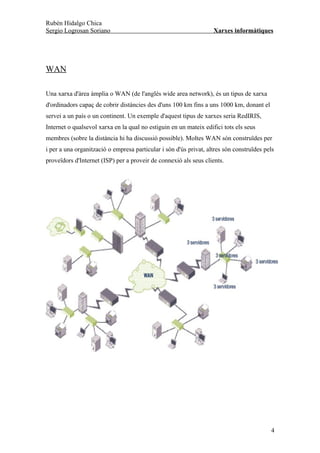

WAN
Una xarxa d'àrea àmplia o WAN (de l'anglès wide area network), és un tipus de xarxa
d'ordinadors capaç de cobrir distàncies des d'uns 100 km fins a uns 1000 km, donant el
servei a un país o un continent. Un exemple d'aquest tipus de xarxes seria RedIRIS,
Internet o qualsevol xarxa en la qual no estiguin en un mateix edifici tots els seus
membres (sobre la distància hi ha discussió possible). Moltes WAN són construïdes per
i per a una organització o empresa particular i són d'ús privat, altres són construïdes pels
proveïdors d'Internet (ISP) per a proveir de connexió als seus clients.
4

5. Rubén Hidalgo Chica
Sergio Logrosan Soriano Xarxes informàtiques
2- Estructura d’una LAN
Targeta de xarxa: Part del hardware del ordinador que ens permet connectar-lo a la
xarxa. Una targeta de xarxa, físicament, és una targeta d'expansió inserida dins
l'ordinador amb una o més obertures externes, per on és connectat el cable de xarxa.
A nivell conceptual, la targeta de xarxa, també anomenada adaptador de xarxa o NIC
(Network Interface Card), permet la comunicació entre els diferents dispositius
connectats entre si i també permet compartir recursos entre dos o més equips (discs
durs, CD-ROM, impressora, etc).
5

6. Rubén Hidalgo Chica
Sergio Logrosan Soriano Xarxes informàtiques
Dispositius d’interconnexió

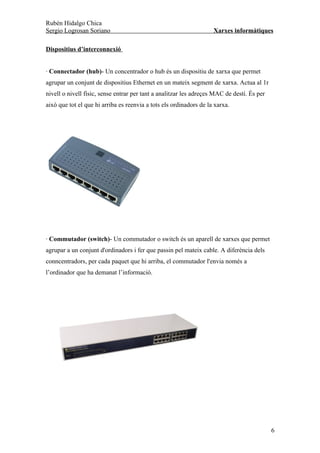

· Connectador (hub)- Un concentrador o hub és un dispositiu de xarxa que permet
agrupar un conjunt de dispositius Ethernet en un mateix segment de xarxa. Actua al 1r
nivell o nivell físic, sense entrar per tant a analitzar les adreçes MAC de destí. És per
això que tot el que hi arriba es reenvia a tots els ordinadors de la xarxa.
· Commutador (switch)- Un commutador o switch és un aparell de xarxes que permet
agrupar a un conjunt d'ordinadors i fer que passin pel mateix cable. A diferència dels
conncentradors, per cada paquet que hi arriba, el commutador l'envia només a
l’ordinador que ha demanat l’informació.
6

7. Rubén Hidalgo Chica
Sergio Logrosan Soriano Xarxes informàtiques
Cablejat

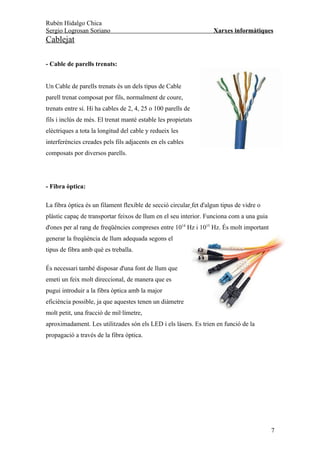

- Cable de parells trenats:
Un Cable de parells trenats és un dels tipus de Cable
parell trenat composat por fils, normalment de coure,
trenats entre sí. Hi ha cables de 2, 4, 25 o 100 parells de
fils i inclús de més. El trenat manté estable les propietats
elèctriques a tota la longitud del cable y redueix les
interferències creades pels fils adjacents en els cables
composats por diversos parells.
- Fibra òptica:
La fibra òptica és un filament flexible de secció circular fet d'algun tipus de vidre o
plàstic capaç de transportar feixos de llum en el seu interior. Funciona com a una guia
d'ones per al rang de freqüències compreses entre 1014 Hz i 1015 Hz. És molt important
generar la freqüència de llum adequada segons el
tipus de fibra amb què es treballa.
És necessari també disposar d'una font de llum que
emeti un feix molt direccional, de manera que es
pugui introduir a la fibra òptica amb la major
eficiència possible, ja que aquestes tenen un diàmetre
molt petit, una fracció de mil·límetre,
aproximadament. Les utilitzades són els LED i els làsers. Es trien en funció de la
propagació a través de la fibra òptica.
7

8. Rubén Hidalgo Chica
Sergio Logrosan Soriano Xarxes informàtiques
- Encaminador o router:
Un encaminador o enroutador és un dispositiu de
xarxa de nivell 3 del model OSI. Pren la informació
del nivell de xarxa (adreça IP) per a prendre les
decisions d'encaminament: escollir el camí o ruta més
adequada per on reenviar les dades rebudes.
La successió de decisions de diferents routers
possibilita l'arribada de la informació des del seu
origen fins al sistema informàtic de destí.
3-Arquitectura de xarxa
L’arquitectura fa referència a l’estructura física de la xarxa, un cop interconnectats els
dispositius. En xarxes d’àrea local s’han utilitzat diversos tipus d’arquitectura:
Bus
8

9. Rubén Hidalgo Chica
Sergio Logrosan Soriano Xarxes informàtiques

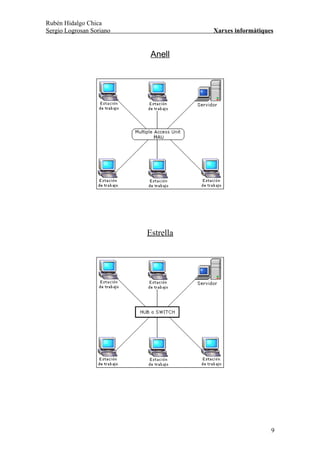

Anell
Estrella
9

10. Rubén Hidalgo Chica
Sergio Logrosan Soriano Xarxes informàtiques

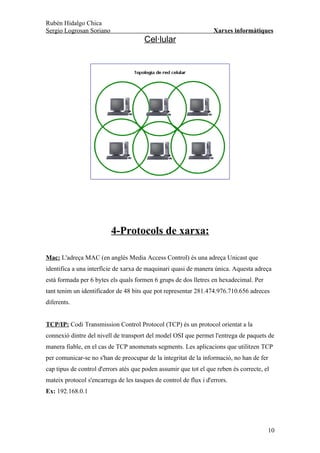

Cel·lular
4-Protocols de xarxa:
Mac: L'adreça MAC (en anglès Media Access Control) és una adreça Unicast que
identifica a una interfície de xarxa de maquinari quasi de manera única. Aquesta adreça
està formada per 6 bytes els quals formen 6 grups de dos lletres en hexadecimal. Per
tant tenim un identificador de 48 bits que pot representar 281.474.976.710.656 adreces
diferents.
TCP/IP: Codi Transmission Control Protocol (TCP) és un protocol orientat a la
connexió dintre del nivell de transport del model OSI que permet l'entrega de paquets de
manera fiable, en el cas de TCP anomenats segments. Les aplicacions que utilitzen TCP
per comunicar-se no s'han de preocupar de la integritat de la informació, no han de fer
cap tipus de control d'errors atès que poden assumir que tot el que reben és correcte, el
mateix protocol s'encarrega de les tasques de control de flux i d'errors.
Ex: 192.168.0.1
