Xarxes d’àrea local:
Xarxa: Conjunt d’ordinadors interconnectats entre sí per tal de compartir recursos (informació,
impressores, etc). Les persones que utilitzen aquesta xarxa es diuen usuaris.
Per crear una xarxa necessitem:
- Maquinari: cable, adaptadors, mòdems, hubs...
- Programari: Protocols de comunicació i programes varis.
Avantatges:
- Tenir un gran disc dur on podem desar les nostres coses.
- Compartir carpetes. Des de qualsevol ordinador puc accedir a una carpeta que està en
un ordinador que tothom pot veure.
- Accés a internet amb un router o un mòdem comú.
- Compartir impressores.
- Compartir informació referent a les bases de dades.
- Concentrar dades i ordenar-les en una xarxa per usos.
- Controlar l’accés a aquests recursos.
Tipus de xarxes:
Tipus de xarxa segons el seu abast:
- LAN (Locat Area Network): L’abast és d’un edifici.
Fotografia 1: LAN
- MAN (Metropolitan Area Network): L’abast és d’una ciutat, poble o àrea
metropolitana.
Fotografia 2: MAN

4. 4

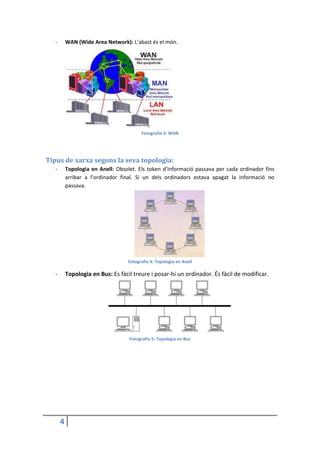

- WAN (Wide Area Network): L’abast és el món.
Fotografia 3: WAN
Tipus de xarxa segons la seva topologia:
- Topologia en Anell: Obsolet. Els token d’informació passava per cada ordinador fins
arribar a l’ordinador final. Si un dels ordinadors estava apagat la informació no
passava.
Fotografia 4: Topologia en Anell
- Topologia en Bus: Es fàcil treure i posar-hi un ordinador. És fàcil de modificar.
Fotografia 5: Topologia en Bus

5. 5

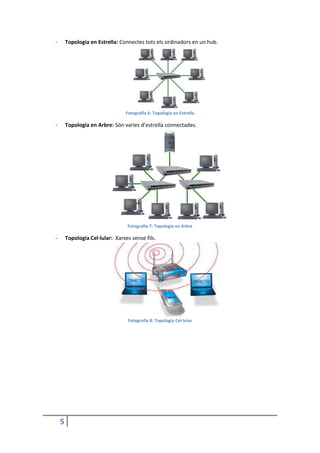

- Topologia en Estrella: Connectes tots els ordinadors en un hub.
Fotografia 6: Topologia en Estrella
- Topologia en Arbre: Són varies d’estrella connectades.
Fotografia 7: Topologia en Arbre
- Topologia Cel·lular: Xarxes sense fils.
Fotografia 8: Topologia Cel·lular

6. 6

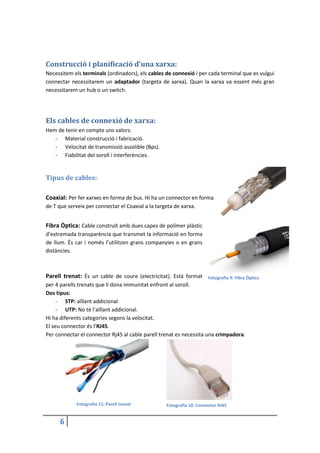

Construcció i planificació d’una xarxa:
Necessitem els terminals (ordinadors), els cables de connexió i per cada terminal que es vulgui
connectar necessitarem un adaptador (targeta de xarxa). Quan la xarxa va essent més gran
necessitarem un hub o un switch.
Els cables de connexió de xarxa:
Hem de tenir en compte uns valors:
- Material construcció i fabricació.
- Velocitat de transmissió assolible (Bps).
- Fiabilitat del soroll i interferències.
Tipus de cables:
Coaxial: Per fer xarxes en forma de bus. Hi ha un connector en forma
de T que serveix per connectar el Coaxial a la targeta de xarxa.
Fibra Òptica: Cable construït amb dues capes de polímer plàstic
d’extremada transparència que transmet la informació en forma
de llum. És car i només l’utilitzen grans companyies o en grans
distàncies.
Parell trenat: És un cable de coure (electricitat). Està format
per 4 parells trenats que li dona immunitat enfront al soroll.
Dos tipus:
- STP: aïllant addicional
- UTP: No té l’aïllant addicional.
Hi ha diferents categories segons la velocitat.
El seu connector és l’RJ45.
Per connectar el connector Rj45 al cable parell trenat es necessita una crimpadora.
Fotografia 11: Parell trenat Fotografia 10: Connector RJ45
Fotografia 9: Fibra Òptica

7. 7

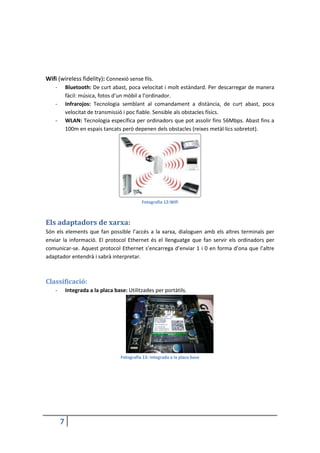

Wifi (wireless fidelity): Connexió sense fils.
- Bluetooth: De curt abast, poca velocitat i molt estàndard. Per descarregar de manera
fàcil: música, fotos d’un mòbil a l’ordinador.
- Infrarojos: Tecnologia semblant al comandament a distància, de curt abast, poca
velocitat de transmissió i poc fiable. Sensible als obstacles físics.
- WLAN: Tecnologia específica per ordinadors que pot assolir fins 56Mbps. Abast fins a
100m en espais tancats però depenen dels obstacles (reixes metàl·lics sobretot).
Fotografia 12:Wifi
Els adaptadors de xarxa:
Són els elements que fan possible l’accés a la xarxa, dialoguen amb els altres terminals per
enviar la informació. El protocol Ethernet és el llenguatge que fan servir els ordinadors per
comunicar-se. Aquest protocol Ethernet s’encarrega d’enviar 1 i 0 en forma d’ona que l’altre
adaptador entendrà i sabrà interpretar.
Classificació:
- Integrada a la placa base: Utilitzades per portàtils.
Fotografia 13: Integrada a la placa base

8. 8

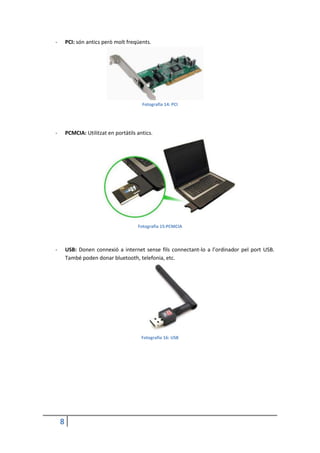

- PCI: són antics però molt freqüents.
Fotografia 14: PCI
- PCMCIA: Utilitzat en portàtils antics.
Fotografia 15:PCMCIA
- USB: Donen connexió a internet sense fils connectant-lo a l’ordinador pel port USB.
També poden donar bluetooth, telefonia, etc.
Fotografia 16: USB

9. 9

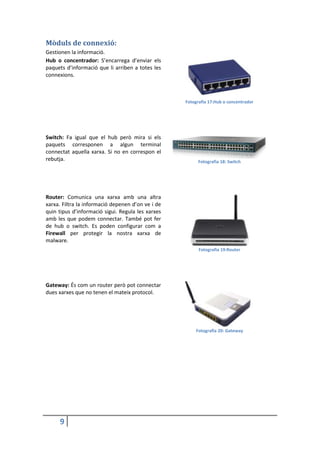

Mòduls de connexió:
Gestionen la informació.
Hub o concentrador: S’encarrega d’enviar els
paquets d’informació que li arriben a totes les
connexions.
Fotografia 17:Hub o concentrador
Switch: Fa igual que el hub però mira si els
paquets corresponen a algun terminal
connectat aquella xarxa. Si no en correspon el
rebutja. Fotografia 18: Switch
Router: Comunica una xarxa amb una altra
xarxa. Filtra la informació depenen d’on ve i de
quin tipus d’informació sigui. Regula les xarxes
amb les que podem connectar. També pot fer
de hub o switch. Es poden configurar com a
Firewall per protegir la nostra xarxa de
malware.
Fotografia 19:Router
Gateway: És com un router però pot connectar
dues xarxes que no tenen el mateix protocol.
Fotografia 20: Gateway

10. 10

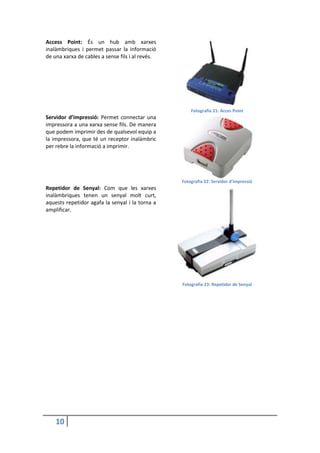

Access Point: És un hub amb xarxes
inalàmbriques i permet passar la informació
de una xarxa de cables a sense fils i al revés.
Fotografia 21: Acces Point
Servidor d’impressió: Permet connectar una
impressora a una xarxa sense fils. De manera
que podem imprimir des de qualsevol equip a
la impressora, que té un receptor inalàmbric
per rebre la informació a imprimir.
Fotografia 22: Servidor d’impressió
Repetidor de Senyal: Com que les xarxes
inalàmbriques tenen un senyal molt curt,
aquests repetidor agafa la senyal i la torna a
amplificar.
Fotografia 23: Repetidor de Senyal
