Apunts Xarxes

Curs 2013-2014

INFORMÀTICA

XARXES

Daniel Martínez | 4t ESO A | xarxesdm.blogspot.com.es
0

Daniel Martínez

-Les Xarxes-

Apunts de Xarxes

Índex
Les Xarxes d’informàtica................................................................................................... 2
Xarxa d’àrea Local ......................................................................................................... 2
Tipus de xarxes.............................................................................................................. 3
Tipus de xarxes segons el seu abast: ......................................................................... 3
Tipus de xarxes segons la topologia .......................................................................... 3
Construcció i Planificació d’una xarxa .......................................................................... 5
Els adaptadors de xarxa ................................................................................................ 7
Elements de concentració ............................................................................................ 9
Configuració d’una xarxa ............................................................................................ 11

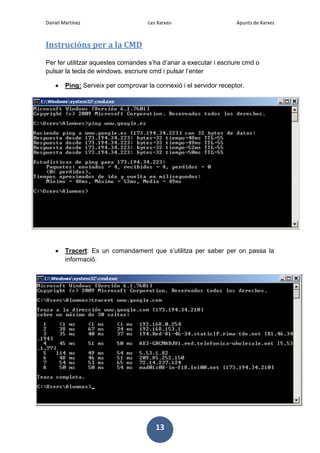

Instrucións per a la CMD ............................................................................................. 13

1

Daniel Martínez

-Les Xarxes-

Apunts de Xarxes

Les Xarxes d’informàtica
Xarxa d’àrea Local
Una xarxa és un conjunt d’ordinadors interconnectats entre si per tal de
compartir recursos (discos durs, impressores...)
Les persones que utilitzen les xarxes són els
usuaris.
Per crear una xarxa es necessiten cables, un hub
o un switch, a més, cada ordinador que es vulgui
connectar a la xarxa, necessita una placa de
xarxa.
El conjunt d’elements físics que es necessiten
perquè una xarxa funcioni es diu maquinària.
A més per poder accedir a una xarxa necessites
un programari específic. Ex: protocols de
comunicació, programes de correu...

Imatge 1- Xarxa LAN

Avantatges de treballar en xarxa:
Estalvi de maquinaria, a l’hora de connectar-nos a internet.
Podem accedir a recursos i controlar-los.
Possibilitat d’intercanviar informació.
Facilitat d’accés a les dades, ja que pots accedir als documents de la
xarxa des de qualsevol ordinador connectat a la xarxa.
Compartir informació de bases de dades, sempre i quan tinguem els
permisos necessaris per accedir-hi.
Ens podem connectar a internet.

2

Daniel Martínez

-Les Xarxes-

Apunts de Xarxes

Tipus de xarxes
Tipus de xarxes segons el seu abast:
Les xarxes es divideixen segons el seu abast.
LAN(Local Area Network): Xarxa d’un edifici. Per exemple, la xarxa de
l’escola.
MAN(Metropolitan Area Network): Xarxa d’una ciutat d’abast. Per
exemple, una xarxa d'una cadena de botigues en una ciutat, com el
König.
WAN( Wide Area Network): Xarxa d’abast mundial. Per exemple,
internet.

Imatge 2- LAN

Imatge 3- MAN

Imatge 4- WAN

Tipus de xarxes segons la topologia
Segons la col·locació dels ordinadors i la manera en que estan
connectats.
Anell: Està formada per una sèrie d’ordinadors formant un
cercle i la informació va passant per els diferents membres de
manera circular i unidireccional fins que arriba al seu destí. Si un
dels ordinador de la xarxa s’apagava o s’espatllava la xarxa ja no
funcionava.
Bus: Tots els ordinadors penjats d’un mateix cable. I a
diferència de l’altre, si un ordinador no funcionava, la xarxa
seguia funcionant.
Estrella: Les dades arriben des del

Imatge 5- Xarxa en
Anell

servidor a les estacions a través d’un
Imatge 6- Xarxa en bus
concentrador o un hub, que és on hi ha
tots els ordinadors connectats. Si el servidor
s’espatlla, la xarxa no funciona.

Imatge 7- Xarxa en estrella

3

Daniel Martínez

-Les Xarxes-

Apunts de Xarxes

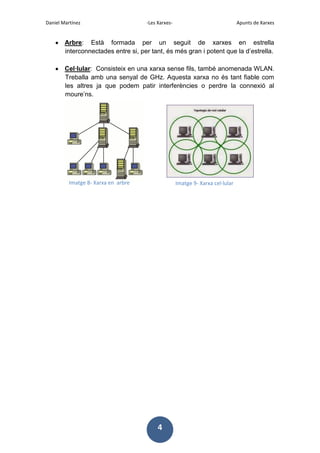

Arbre: Està formada per un seguit de xarxes en estrella
interconnectades entre si, per tant, és més gran i potent que la d’estrella.
Cel·lular: Consisteix en una xarxa sense fils, també anomenada WLAN.
Treballa amb una senyal de GHz. Aquesta xarxa no és tant fiable com
les altres ja que podem patir interferències o perdre la connexió al
moure’ns.

Imatge 8- Xarxa en arbre

Imatge 9- Xarxa cel·lular

4

Daniel Martínez

-Les Xarxes-

Apunts de Xarxes

Construcció i Planificació d’una xarxa
Per construir una xarxa a part dels terminals i cables és necessari que cada
aparell tingui un adaptador (una targeta de xarxa) per
poder-se comunicar amb els altres perifèrics o equips.
Si volem connectar dos o més aparells necessitarem un
hub o un concentrador.
Si volem connectar diversos equips en diverses zones de
treball necessitarem un switch o un router(encaminadors),
per tal de segmentar(conduir) el trànsit.
A més si volem augmentar la seguretat de la nostra xarxa
per evitar intrusions haurem d’utilitzar un Firewall.

Imatge 10- Targeta de Xarxa

Per unir més d’una xarxa, les connectaríem amb una passarel·la o gateway.

Cables de connexió a la xarxa
Les característiques que haurem de tenir en comte són les següents:
Material de construcció i fabricació.
Velocitat de transmissió assolible (mesurada per bits per segon o
múltiples: Bps, Gbps)
Fiabilitat enfront el soroll o el pirateig de senyal
Cable coaxial
Cable de coure obsolet(per fer xarxes) que podia arribar als 10Mbps. Tot el
material del que està fet està disposat al voltant del seu eix. Evitava molt bé les
interferències però la senyal s’atenuava molt i només podia tenir 100m de
llargària, cosa que limitava molt la xarxa i feia que la modificació de la xarxa fos
difícil. Es necessita un adaptador de xarxa a cada ordinador per evitar els
rebots de senyal.

Imatge 11- Xarxa feta amb cable coaxial

5

Daniel Martínez

-Les Xarxes-

Apunts de Xarxes

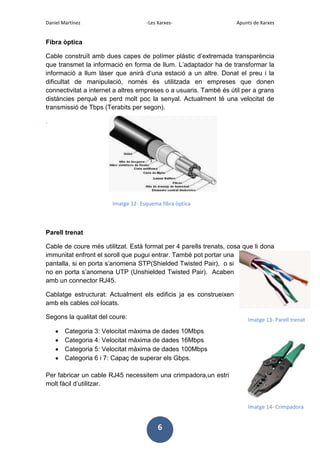

Fibra òptica
Cable construït amb dues capes de polímer plàstic d’extremada transparència
que transmet la informació en forma de llum. L’adaptador ha de transformar la
informació a llum làser que anirà d’una estació a un altre. Donat el preu i la
dificultat de manipulació, només és utilitzada en empreses que donen
connectivitat a internet a altres empreses o a usuaris. També és útil per a grans
distàncies perquè es perd molt poc la senyal. Actualment té una velocitat de
transmissió de Tbps (Terabits per segon).
.

Imatge 12- Esquema fibra òptica

Parell trenat
Cable de coure més utilitzat. Està format per 4 parells trenats, cosa que li dona
immunitat enfront el soroll que pugui entrar. També pot portar una
pantalla, si en porta s’anomena STP(Shielded Twisted Pair), o si
no en porta s’anomena UTP (Unshielded Twisted Pair). Acaben
amb un connector RJ45.
Cablatge estructurat: Actualment els edificis ja es construeixen
amb els cables col·locats.
Segons la qualitat del coure:

Imatge 13- Parell trenat

Categoria 3: Velocitat màxima de dades 10Mbps
Categoria 6 i 7: Capaç de superar els Gbps.
Per fabricar un cable RJ45 necessitem una crimpadora,un estri
molt fàcil d’utilitzar.

Imatge 14- Crimpadora

6

Daniel Martínez

-Les Xarxes-

Apunts de Xarxes

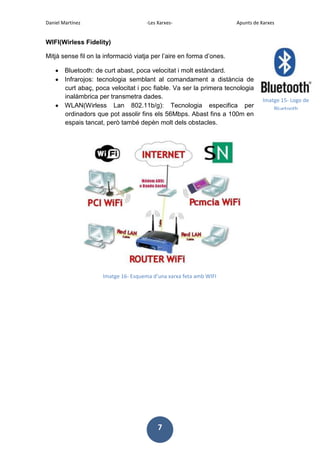

WIFI(Wirless Fidelity)
Mitjà sense fil on la informació viatja per l’aire en forma d’ones.
Bluetooth: de curt abast, poca velocitat i molt estàndard.
Infrarojos: tecnologia semblant al comandament a distància de
curt abaç, poca velocitat i poc fiable. Va ser la primera tecnologia
inalàmbrica per transmetra dades.
WLAN(Wirless Lan 802.11b/g): Tecnologia especifica per
ordinadors que pot assolir fins els 56Mbps. Abast fins a 100m en
espais tancat, però també depèn molt dels obstacles.

Imatge 16- Esquema d’una xarxa feta amb WIFI

7

Imatge 15- Logo de
Bluetooth

Daniel Martínez

-Les Xarxes-

Apunts de Xarxes

Els adaptadors de xarxa
Són els elements que fan possible l’accés a la xarxa, dialoguen amb els altres
terminals per tal d’enviar la informació.
El llenguatge que utilitzen s’anomena protocol Ethernet, aquest protocol
s’encarrega d’enviar la informació en forma d’ona que l’altre adaptador
entendrà i sabrà interpretar.
Segons la tecnologia del bus on es connecta aquest adaptador el tipus de
tarjeta de xarxa serà:
Integrada a la placa base: l’opció més habitual.

Imatge 17-Placa base amb una targeta de xarxa integrada

PCI: Són les més antigues però encara són molt freqüents.
Necessiten un slot PCI lliure i han de ser inserides obrint la
torre del PC. No poden utilitzar-se en portàtils.
PCMCIA: Utilitzat en portàtils antics. És una escletxa per on
s’insereix una tarjeta i que dona la connectivitat.

Imatge 18-Slots PCI

USB: Utilitzant el bus USB podem
dotar de prestacions inalàmbriques
inserint un dispositiu en forma de
pendrive.
Imatge 19- PCMCIA

Imatge20- Targeta de Xarxa USB

8

Daniel Martínez

-Les Xarxes-

Apunts de Xarxes

Elements de concentració
Hub
És un aparell on s’hi connecten molts ordinadors. Quan el hub
rep informació la envia a tots els ordinadors.
Imatge 21- Hub

Switch
El switch quan rep la informació mira a on correspon i l’envia al
seu destí, si no hi ha destí, la rebutja.
Imatge 22- Switch

Router
Aparell que encamina informació i es capaç de bloqueja un tipus o varis
d’informació. Si es sap programar té moltes avantatges, com
per exemple es pot utilitzar com un tallafocs, es poden
bloquejar pàgines...
La funció de tallafocs ens permet protegir-nos d’atacs de
hackers o intrusos.
Abans es posaven mòdems que funcionaven amb la xarxa
telefònica. Els mòdems modulaven i demodulaven la senyal.

Imatge 23- Router

Gateway
Aparell que serveix per connectar xarxes a internet.
Només ho tenen grans empreses telefòniques o bancs.

Acces Point
És l’aparell inalàmbric que ens permet connectar-nos a la
xarxa.

Imatge 24- Acces Point

9

Daniel Martínez

-Les Xarxes-

Apunts de Xarxes

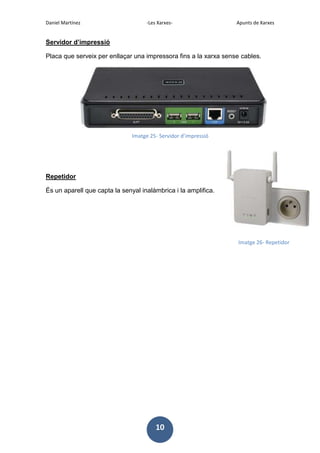

Servidor d’impressió
Placa que serveix per enllaçar una impressora fins a la xarxa sense cables.

Imatge 25- Servidor d’impressió

Repetidor
És un aparell que capta la senyal inalàmbrica i la amplifica.

Imatge 26- Repetidor

10

Daniel Martínez

-Les Xarxes-

Apunts de Xarxes

Configuració d’una xarxa
Una xarxa està dividida en parts, aquestes parts
s’anomenen nivells, cada nivell té la seva funció.
5.Nivell d’aplicacions: Es la capa que processa la
informació que rebem.
Serveis que utilitzem:
FTP: File Transport Protocol
SMTP: Simple Mail Transfer Protocol
HTTP: Hyper Text Transfer Protocol
Pop: Post Office Protocol

4.Nivell de transports: Rep les dades de les aplicacions
que està utilitzant l’usuari, les fragmenta, les posa en
ordre i assegura el seu enviament. Quan la informació
arriba al seu destí, l’ordinador destinatari fa el procés
invers i si s’ha perdut informació demana que l’altre
ordinador li torni a enviar.

3.Nivell de xarxa: S’encarrega de la transmissió de dades fora de la nostra
LAN. Aquest nivell ens assegura que les dades trobin sempre el camí.(IP)

2.Nivell d’enllaç de dades: La segona capa s’encarrega de regular el procés per
el qual l’ordinador pot transmetre informació al bus i ser escoltat per els altres.
Hi poden haver errors, però al targeta ethernet la corregeix i la reenvia.

1.Nivell físic: S’encarrega de detalls com els tipus de cables, com ha de ser la
senyal, la freqüència, com es codifiquen i es transformen en electricitat els
bits...
La informació viatja de la següent manera:
Missatge -Nv.4 - Nv.3 -Nv.2

11

Daniel Martínez

-Les Xarxes-

Apunts de Xarxes

Quan la informació arriba, l’altre ordinador, treu les capes i desencripta el
missatge per que pugui ser llegit, però abans ordena els paquets que ha rebut i
si en falta algun fa una petició a l’altre ordinador perquè li torni a enviar les
dades.
Quan es transmet la informació, va saltant de router a router fins que arriba al
seu destí.
Adreces:
Adreça MAC(Medium Acces Control): Les targetes de Ethernet disposen
d’un nombre únic, que ve predeterminat de fàbrica, que que actua com a
matrícula identificativa d'ins una xarxa local.Exemple: 00-23-5A-FF-D3-BD
Adreça IP: Per identificar cada ordinador dins i fora de la xarxa i poder
enviar
informació
necessitem
l’adreça
IP
(Internet
Protocol).
Exemple:192.168.1.123Està formada per dues parts: l’adreça de xarxa i
l’adreça de màquina; la primera part, és comuna a totes les màquines d’una
mateixa LAN, i la part de màquina diferent per cada dispositiu.
DHCP(Dynamic Host Configuration Protocol): és un protocol de xarxa que
permet als usuaris d'una xarxa IP obtenir els seus paràmetres de
configuració automàticament. El servidor posseeix una llista d'adreces IP
dinàmiques i les va assignant als clients a mesura que es connecten.
Màscara de xarxa: És una combinació de bits que serveix per delimitar
quina part de la direcció IP és el numero de xarxa i quina el nombre
corresponen al host.
Porta d’enllaç predeterminada: Adreça interior del router. A l’exterior és
diferent.
DNS: Màquina que canvia les adreces ip a adreces web.

12

Daniel Martínez

-Les Xarxes-

Apunts de Xarxes

Instrucións per a la CMD
Per fer utilitzar aquestes comandes s’ha d’anar a executar i escriure cmd o
pulsar la tecla de windows, escriure cmd i pulsar l’enter
Ping: Serveix per comprovar la connexió i el servidor receptor.

Tracert: Es un comandament que s’utilitza per saber per on passa la
informació.

13

Daniel Martínez

-Les Xarxes-

Apunts de Xarxes

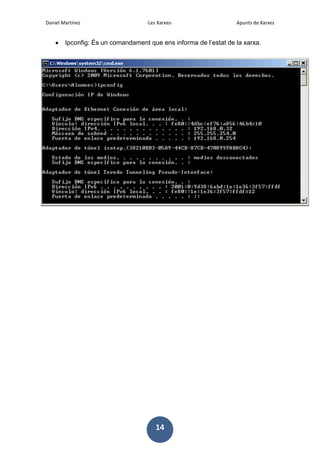

Ipconfig: És un comandament que ens informa de l’estat de la xarxa.

14

Apunts Xarxes

More Related Content

What's hot

Viewers also liked

Similar to Apunts Xarxes

Apunts Xarxes
