Seminar text of Windows 10 driver development for beginners. This one fix some issues for 32bit and UMDFcode signing, and no need to use "uselocaltime" option to build.

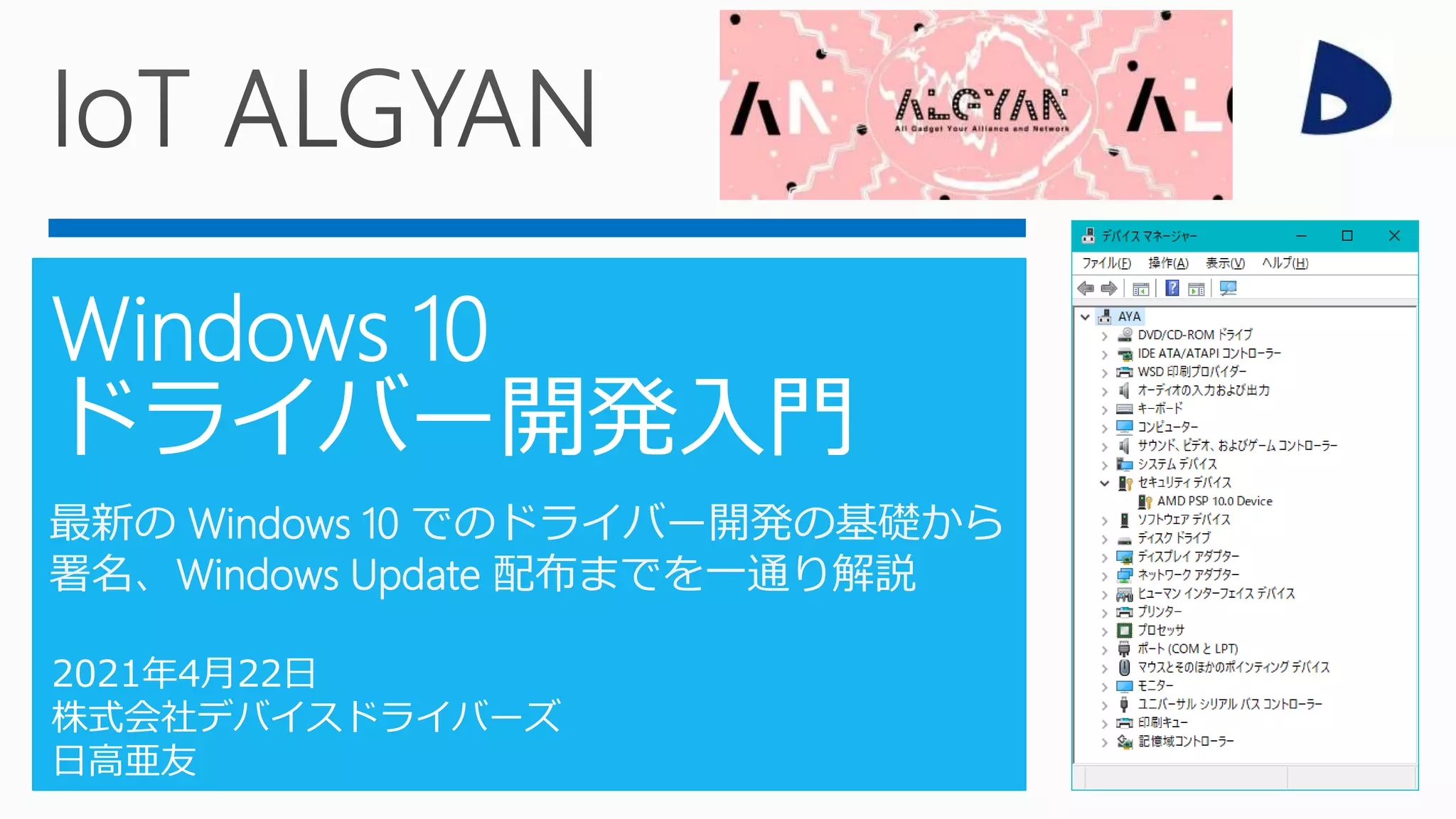

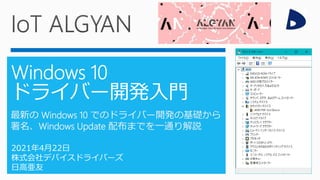

1. 最新の Windows 10 でのドライバー開発の基礎から
署名、Windows Update 配布までを一通り解説

2. IoT ALGYAN 運営委員
– Windows Development

3. Microsoft MVP
M V P
（当時、日本で2人 世界で20人弱）
MVP Global Summit 2006

4. 今まで作った数：約300？
Windows, Linux, NETMF, FreeBSD, RTOS…

5. Windows 7 Sensor ＆
Location Platform

8. ツッコミ歓迎！

12. OS モジュール

14. • ファンクションドライバー
バスドライバー、フィルター
ドライバーの例は
GitHub Toaster サンプル参照

16. Universal Driver
WDM
WDF
UMDF2
KMDF
Windows Driver Model
Windows Driver Frameworks
いずれか
選択
Kernel Mode Driver Framework
User Mode Driver
Framework Version 2
UMDF2
KMDF
Kernel Mode Driver Framework
User Mode Driver
Framework Version 2
限定DDI等
の制約
ユーザーモード
カーネルモード

17. x64
WDM
UMDF 2.x
KMDF
UMDF 1.x
x86
ARM32
ARM64
ユニバーサル
ドライバー
Vistaの衝撃

18. Windows 98 のUSBが元
• ドライバー開発専用のモデル（アーキテクチャ）
NTはMicro Kernel
Open Source
実体はOSモジュールを切り出してドキュメント公開しただけ

19. 同じアプリに
同一API を提供
アプリケーションは
ドライバーモデルを意識しない
例外有り：特定ドライバーは特定モデルでだけ記述可能

20. • ソースコードの互換性有り
通信が容易！
KMDFと同等

21. デバッグ時に有用

22. • ドライバーバイナリー
• INF
• セキュリティカタログ
• INFとセキュリティカタログは必須

23. • PnP
• Devcon.exe
• txtsetup.oem

24. • バイナリー AsIs 配布不可
→自分でビルドしたものは自由配布可

25. • インストール済パッケージ・フォルダー
• インストール・ログ

30. • Microsoft OS Descriptor

31. • .NET Frameworkの進化
DOS APIとの決別
例： COM番号の心配不要

32. Windows.Devices.Adc Windows.Devices.I2c Windows.Devices.Scanners
Windows.Devices.AllJoyn Windows.Devices.Input Windows.Devices.Sensors
Windows.Devices.Background Windows.Devices.Lights Windows.Devices.SerialCommunication
Windows.Devices.Bluetooth Windows.Devices.Midi Windows.Devices.SmartCards
Windows.Devices.Custom Windows.Devices.Perception Windows.Devices.Sms
Windows.Devices.Display Windows.Devices.PointOfService Windows.Devices.Spi
Windows.Devices.Enumeration Windows.Devices.Portable Windows.Devices.Usb
Windows.Devices.Geolocation Windows.Devices.Power Windows.Devices.WiFi
Windows.Devices.Gpio Windows.Devices.Printers Windows.Devices.WiFiDirect
Windows.Devices.Haptics Windows.Devices.Pwm
Windows.Devices.HumanInterfaceDevice Windows.Devices.Radios
.NET Framework 4.8

37. • Windows 7
• Windows 8.1
• Windows Vista
SHA1→SHA256

38. Windows 10 Desktop カーネルは全ての
WDM,WDFドライバーが動作するが
IoT Coreなどではユニバーサルドライバーのみ

40. カーネルモードドライバーの環境事例
Target マシン－１ Target マシン－２
Host マシン－１
インターネット
セキュリティ
ファイアウォール
社内またはグループ内の
他のネットワーク環境

41. • ウィルスチェックやセキュリティ は特に
余計なソフトウェアやデバイスは一切入れない

42. SDK, WDKは常に最新版だけを使用
Visual Studioは最新版に更新
Windows Driver Kit (WinDBG などを含む)
サポート切れOS用ドライバー
の開発は最後の環境で

43. EV 証明書（会社登記、4～12万円）
１年間だけ有効
ドライバー署名用は
2021年7月終了
構成証明書署名 (Attestation signing)

44. EV 証明書（会社登記、4～12万円）一年間
英語版
PC 数台を使用して
数日から一週間かかるテスト

48. The Microsoft Public License (MS-PL)
2015に変更
• 特許請求の無効化
• 利用時は全ての著作権、特許、商標、および帰属
表示を保持
• ソースコード形式で頒布時、LICENSE表示を維持

50. ドライバーのコード分析
SAL

52. CATファイル設定時刻
これが正しくないとビルドエラー VS2019 16.9頃で
解消済。不要！

64. • ドライバーパッケージ
(x86以外の)
構成証明書署名

65. https://docs.microsoft.com/windows-hardware/drivers/dashboard/register-for-the-hardware-program

69. https://github.com/Microsoft/Windows-driver-samples

70. • Wizard/Template でスケルトンドライバーがすぐ開発可能
• KMDF ドライバーをテンプレートで作成し、設定とビルド
• ファイル内容とプロパティを確認して下さい
• UMDF ドライバーをテンプレートで作成し、設定とビルド
• ファイル内容とプロパティを確認して下さい

74. ありがとうございました。
