Interop Tokyo 2015 シトリックスブースにて「新しいWEB時代の幕開けだ！次世代プロトコルHTTP2.0でWEBを最適化しよう！」と題しプレゼンテーションしました。

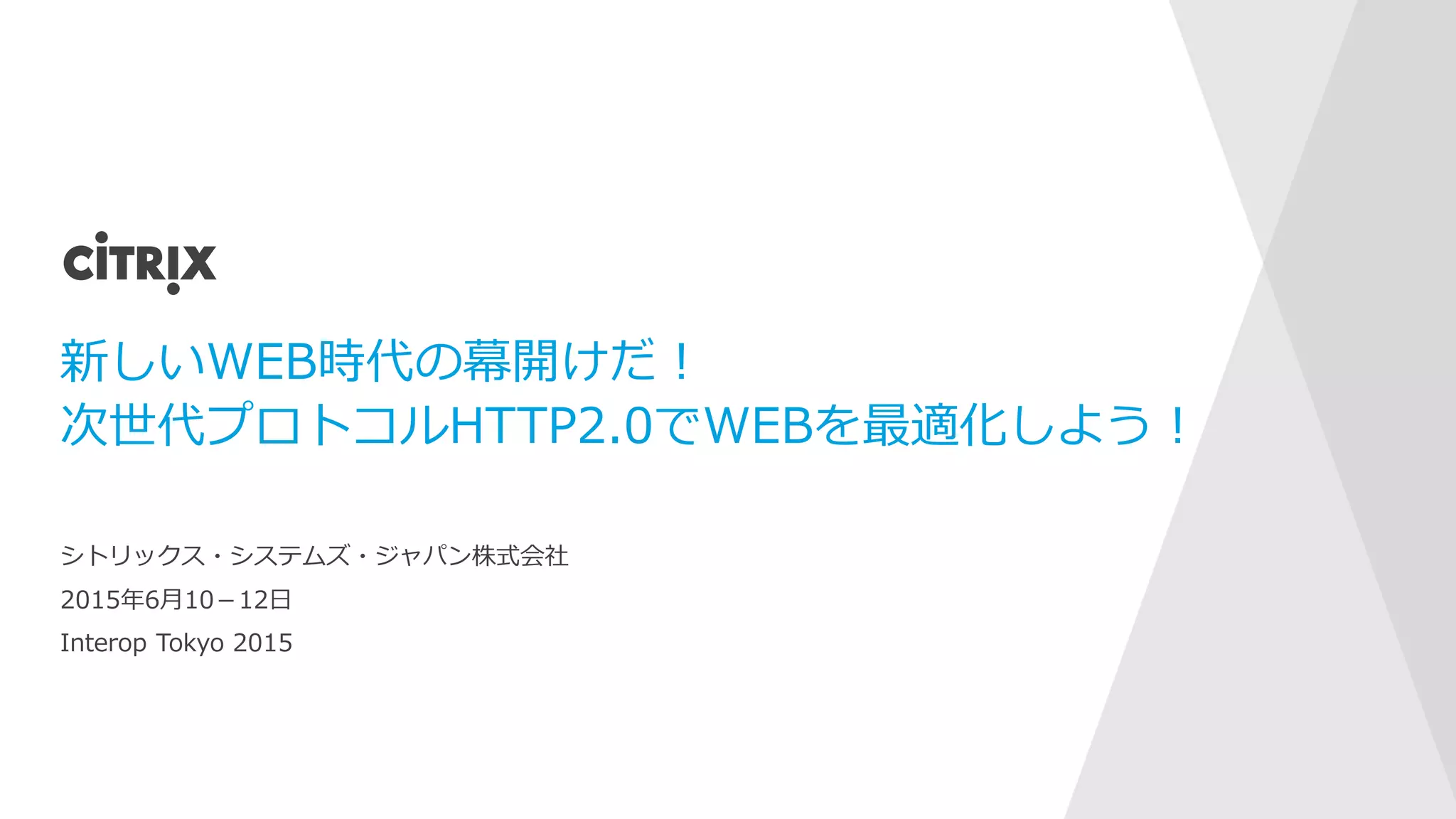

1. 新しいWEB時代の幕開けだ！
次世代プロトコルHTTP2.0でWEBを最適化しよう！
シトリックス・システムズ・ジャパン株式会社
2015年6月10－12日
Interop Tokyo 2015

2. 2 © 2015 Citrix Systems Japan K.K
WEBサイトの傾向
コンテンツの多様化
WEBサイトのHTTPS化
約70%のWEBサイトで、1ページあた
り、11個以上のTCPコネクションがオー
プンされる
約70%のWEBサイトで、1ページあた
り、26個以上のHTTPリクエストが発生
する。
出典：http archive Top100 URL http://httparchive.org/interesting.php

3. 3 © 2015 Citrix Systems Japan K.K
ユーザー、サーバー管理者の立場では
ユーザーは高速で快適なWEBブラウ
ジングを求めている。
利用者がページの表示に待つのを我慢できる
時間は：
8秒ルール → 6秒ルール → 3秒ルール
サーバー管理者は安全で効率の良い
方法でWEBサービスを提供したい。
 WEBサーバーのチューニング
 サーバーの増設、スペック向上
 ロードバランサの導入
 ネットワーク回線の増強
 セキュリティの強化
 運用管理の効率化
 コスト削減
WEBの最適化とは何だろう…

4. 4 © 2015 Citrix Systems Japan K.K
HTTP/2 使ってみませんか？

5. 5 © 2015 Citrix Systems Japan K.K
従来のHTTP/1.1の問題点 その1
Req1
Req2
Req3
Res1
Res 2
Res3
Head of Line Blocking 問題 リクエストとレスポンスの順序は同期する必
要がある
一部のレスポンスが遅れると、後続のレスポ
ンスがスタックする
パイプライン化することで、複数のHTTPリクエストを、レスポンスを待つことなく送信することが
できたが...
Res1が終わるまで
Res2,3が詰まる
パフォーマンスの低下

6. 6 © 2015 Citrix Systems Japan K.K
従来のHTTP/1.1の問題点 その2
HTTPヘッダを圧縮したり、重複したヘッダを取り除く機能がないと...
GET /frameworks/barlesque/2.83.4/script/orb/api.min.js HTTP/1.1
Host: static.bbci.co.uk
Connection: keep-alive
Accept: */*
User-Agent: Mozilla/5.0 (Windows NT 6.3; WOW64)
AppleWebKit/537.36 (KHTML, like Gecko) Chrome/41.0.2272.118
Safari/537.36
DNT: 1
Referer: http://www.bbc.co.uk/
Accept-Encoding: gzip, deflate, sdch
Accept-Language: en-US,en;q=0.8,ne;q=0.6
GET /locator/0.119.7/script/locator.js HTTP/1.1
Host: static.bbci.co.uk
Connection: keep-alive
Accept: */*
User-Agent: Mozilla/5.0 (Windows NT 6.3; WOW64)
AppleWebKit/537.36 (KHTML, like Gecko) Chrome/41.0.2272.118
Safari/537.36
DNT: 1
Referer: http://www.bbc.co.uk/
Accept-Encoding: gzip, deflate, sdch
Accept-Language: en-US,en;q=0.8,ne;q=0.6
-１回目のリクエスト - - ２回目のリクエスト -
HTTPヘッダの処理がオーバーヘッドになる パフォーマンスの低下

7. 7 © 2015 Citrix Systems Japan K.K
HTTP/2とは
HTTP/1.1との後方互換性を維持したまま、パフォーマンスを向上させることを目的に導入された
次世代プロトコル。
HTTP/2の主な特徴
 Streamによる接続の多重化
 ヘッダーの圧縮
 サーバープッシュ
 リクエストの優先制御
 バイナリプロトコル

8. 8 © 2015 Citrix Systems Japan K.K
・・・
TCP Connection
少ないTCPコネクション数で複数のHTTPリクエストを効率的に処理する。
Stream単位でリクエストと
レスポンスを並列に処理する
TCPコネクションは1つ
HTTP/1.1のHead of Line
Blocking 問題を解消
【HTTP/2】Streamによる接続の多重化

9. 9 © 2015 Citrix Systems Japan K.K
【HTTP/2】ヘッダー圧縮方式として「HPACK」を導入
ヘッダーの転送量を大幅に削減することが可能になる。
ヘッダーとIndex番号の
変換テーブルを作成
ヘッダーをindex番号に
変換して送信
通常のヘッダー

10. 10 © 2015 Citrix Systems Japan K.K
NetScalerによるHTTP/2プロキシ構成
HTTP/2 Browser
Single TCP connection
with Request Multiplexing
NetScaler HTTP/2 Gateway
HTTP/1.1 Server Farm
キャッシュ
SSL-VPN
WAF
TCP最適化
圧縮
コンテンツ最適化
キャッシュ・リダイレクション
サーバー負荷分散
- HTTP/2 - - HTTP/1.1 -
★設定は簡単
★高度なADC機能付き
★サーバーは
HTTP/1.1でOK
★多くのブラウザは
HTTP/2に対応済み

11. 11 © 2015 Citrix Systems Japan K.K
HTTP/2利用時の留意点
多くのブラウザはHTTP/2に対応済みだが、
HTTP over TLSが前提である 高速にSSLを処理する仕組みが
必要である

12. 12 © 2015 Citrix Systems Japan K.K
まとめ
Citrix NetScalerは、HTTP/2でWEBを最適化できます！
HTTP/2は、WEBのパフォーマンスを向上させるプロトコルです！
NetScalerをHTTP/2のプロキシとして導入すれば、
 ユーザーは高速で快適なWEBブラウジングができます
 高速なSSLオフロードで、サーバーの負荷を軽減します
 サーバー側の設定変更は不要です

13. 13 © 2015 Citrix Systems Japan K.K
