Web時代のgis勉強会 20120525 takagi 後編

2012年5月25日第3回 Web時代のGIS勉強会

Web(Map|GIS)の理念検討と、
初期的実践としてのSVG Map
高木悟　KDDI

Copyright © 2012 by Satoru Takagi @ KDDI All Rights Reserved 1

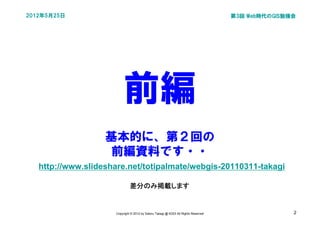

前編
基本的に、第２回の
前編資料です・・
http://www.slideshare.net/totipalmate/webgis-20110311-takagi

差分のみ掲載します
差分のみ掲載します
のみ掲載

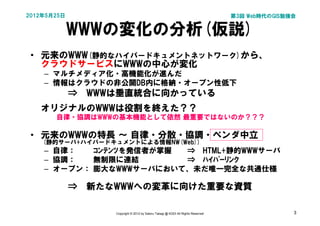

WWWの変化の分析(仮説)
• 元来のWWW(静的なハイパードキュメントネットワーク)から、
クラウドサービスにWWWの中心が変化
– マルチメディア化・高機能化が進んだ
– 情報はクラウドの非公開DB内に格納・オープン性低下
　　　　⇒　WWWは垂直統合に向かっている
オリジナルのWWWは役割を終えた？？
自律・協調はWWWの基本機能として依然最重要ではないのか？？？

• 元来のWWWの特長～自律・分散・協調・ベンダ中立
(静的サーバ+ハイパードキュメントによる情報NW(Web))
– 自律：ｺﾝﾃﾝﾂを発信者が掌握 ⇒　HTML+静的WWWサーバ
– 協調：無制限に連結 ⇒　ﾊｲﾊﾟｰﾘﾝｸ
– オープン：膨大なWWWサーバにおいて、未だ唯一完全な共通仕様

　　　　⇒　新たなWWWへの変革に向けた重要な資質

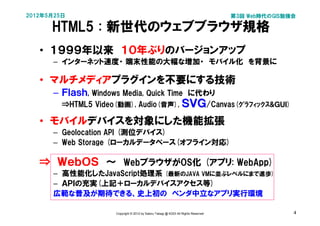

HTML5 : 新世代のウェブブラウザ規格
• １９９９年以来　１０年ぶりのバージョンアップ
– インターネット速度・端末性能の大幅な増加・　モバイル化　を背景に

• マルチメディアプラグインを不要にする技術
– Ｆｌａｓｈ, Windows Media, Quick Time　に代わり
⇒HTML5 Video(動画), Audio(音声), ＳＶＧ/Canvas(ｸﾞﾗﾌｨｯｸｽ&ＧＵＩ)

• モバイルデバイスを対象にした機能拡張
– Geolocation API (測位デバイス)
– Web Storage (ローカルデータベース(オフライン対応)

⇒　ＷｅｂＯＳ　～　WebブラウザがOS化 (アプリ: WebApp)
– 高性能化したJavaScript処理系 (最新のJAVA VMに並ぶレベルにまで進歩)
– ＡＰＩの充実(上記＋ローカルデバイスアクセス等)
広範な普及が期待できる、史上初の　ベンダ中立なアプリ実行環境



SVG Map
真の“WWW” Mapへ
•WebMapをWWWの基本機能にする
•GISの重大課題(相互運用性)に
　WWWの根源的な機構で対応
•HTML5(SVG)に対して極僅かな拡張

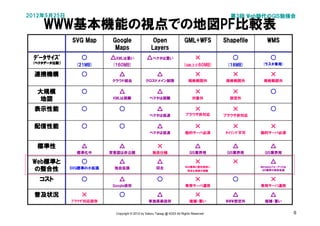

WWW基本機能の視点での地図PF比較表
SVG Map Google Open GML+WFS Shapefile WMS
Maps Layers
ﾃﾞｰﾀｻｲｽﾞ
ｰﾀｻｲｽﾞ ○ △KMLは重い △ベクタは重い × ○ ○
(ベクタデータ比較）
ベクタデータ比較）
比較 (ラスタ専用)
(21MB) (160MB) (GML2.0:60MB) (18MB)

連携機構 ○ △ △ × × ×
クラウド経由クロスドメイン制限規格範囲外規格範囲外規格範囲外

大規模 ○ △ △ × × ○
地図 KMLは困難ベクタは困難対象外想定外

表示性能 ○ ○ △ × × ○
ベクタは低速ブラウザ非対応ブラウザ非対応

配信性能 ○ ○ △ × × ×
ベクタは低速動的サーバ必須ﾀｲﾘﾝｸﾞ不可動的サーバ必須

標準性 △ △ × △ △ △
標準化中背景図は非公開独自仕様 GIS業界用 GIS業界用 GIS業界用

Web標準と
Web標準と
標準 ○ △ △ × × △
Web標準と整合度低い Metadataフォーマットは
の整合性 SVG標準の小拡張独自拡張同左
完全な実装が困難 GIS業界の独自拡張

コスト ○ △ ○ × ○ ×
Google依存専用サーバ運用専用サーバ運用

普及状況 × ○ △ × △ △
ﾌﾞﾗｳｻﾞ対応依存単独実装依存複雑・重い WWW想定外複雑・重い

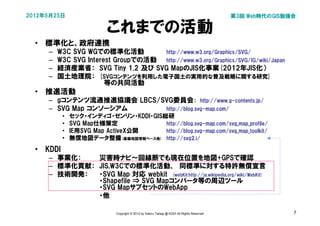

これまでの活動
• 標準化と、政府連携
– W3C SVG WGでの標準化活動 http://www.w3.org/Graphics/SVG/
– W3C SVG Interest Groupでの活動 http://www.w3.org/Graphics/SVG/IG/wiki/Japan
– 経済産業省： SVG Tiny 1.2 及び SVG MapのJIS化事業(2012年JIS化）
– 国土地理院： [SVGコンテンツを利用した電子国土の実用的な普及戦略に関する研究]
　等の共同活動
• 推進活動
– gコンテンツ流通推進協議会 LBCS/SVG委員会：　http://www.g-contents.jp/
– SVG Map コンソーシアム http://blog.svg-map.com/
• セック・インディゴ・ゼンリン・KDDI・GIS総研
• SVG Map仕様策定 http://blog.svg-map.com/svg_map_profile/
• IE用SVG Map ActiveX公開 http://blog.svg-map.com/svg_map_toolkit/
• 無償地図データ整備(基盤地図情報ベース他) http://svg2.i/
• KDDI
– 事業化：　災害時ナビ～回線断でも現在位置を地図+GPSで確認
– 標準化貢献： JIS,W3Cでの標準化活動、　同標準に対する特許無償宣言
– 技術開発：・SVG Map 対応 webkit　(webKit:http://ja.wikipedia.org/wiki/WebKit)
・Shapefile ⇒ SVG Mapコンバータ等の周辺ツール
・SVG MapサブセットのWebApp
・他



実装・サンプル・仕様
http://purl.org/svgmap/devinfo

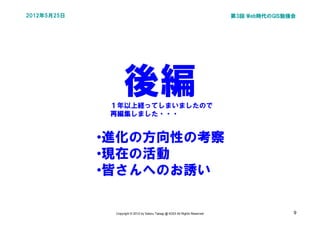

後編
１年以上経ってしまいましたので
再編集しました・・・

•進化の方向性の考察
•現在の活動
•皆さんへのお誘い

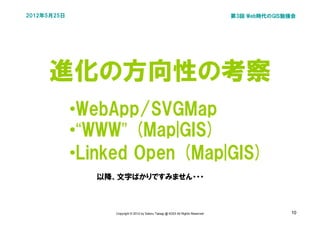

進化の方向性の考察
•WebApp/SVGMap
•“WWW” (Map|GIS)
•Linked Open (Map|GIS)
以降、文字ばかりですみません・・・

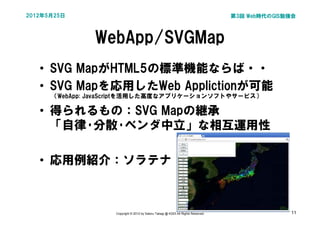

WebApp/SVGMap
• SVG MapがHTML5の標準機能ならば・・
• SVG Mapを応用したWeb Applictionが可能
（WebApp: JavaScriptを活用した高度なアプリケーションソフトやサービス）

• 得られるもの：SVG Mapの継承
「自律･分散･ベンダ中立」な相互運用性

• 応用例紹介：ソラテナ



Map? GIS?
意味を縮退 Map: Mapping Systems，Map Data
させています GIS: Geospatial Information Systems，Data for GIS

定義に幅はありますが、ここまでのSVG MapをMapと見て
• データ的に、MapとGISの違いは？
• Map:“図形要素”　⇔　GIS:“Feature”
• 概ね同じ気がする
– 基本属性に違い(Map:スタイル、GIS:地物ﾌﾟﾛﾊﾟﾃｨ)
– しかし“メタデータ”を考えると違いは・・・
• 地図のスタイル←対応付け→地物の属性＝ Styled Layer Descriptor
←対応付け→
– タイリング・レイヤリング　 +クリッカブルマップ
基本的・相互運用的な、地理情報“処理”の機能
• ならば、SVG Mapを拡張して、メタデータ、
更に高度な処理機能を実装したら、GISでは？

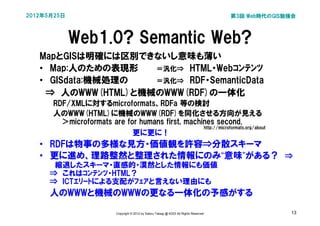

Web1.0? Semantic Web?
MapとGISは明確には区別できないし意味も薄い
• Map:人のための表現形＝汎化⇒　HTML・Webｺﾝﾃﾝﾂ
• GISdata:機械処理の＝汎化⇒　RDF・SemanticData
　⇒　人のWWW(HTML)と機械のWWW(RDF)の一体化
RDF/XMLに対するmicroformats、RDFa 等の検討
人のWWW(HTML)に機械のWWW(RDF)を同化させる方向が見える
＞microformats are for humans first, machines second.
http://microformats.org/about
更に更に！
• RDFは物事の多様な見方・価値観を許容⇒分散スキーマ
• 更に進め、理路整然と整理された情報にのみ“意味”がある？　⇒
　縮退したスキーマ・直感的・漠然とした情報にも価値
⇒　これはｺﾝﾃﾝﾂ・HTML？
⇒　ICTｴﾘｰﾄによる支配がﾌｪｱと言えない理由にも
人のWWWと機械のWWWの更なる一体化の予感がする

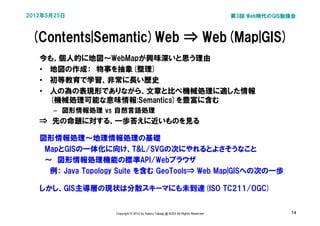

(Contents|Semantic)Web ⇒ Web(Map|GIS)
今も、個人的に地図～WebMapが興味深いと思う理由
• 地図の作成：　物事を抽象(整理)
• 初等教育で学習、非常に長い歴史
• 人の為の表現形でありながら、文章と比べ機械処理に適した情報
(機械処理可能な意味情報:Semantics)を豊富に含む
– 図形情報処理 vs 自然言語処理
⇒　先の命題に対する、一歩答えに近いものを見る

図形情報処理～地理情報処理の基礎
　MapとGISの一体化に向け、T&L/SVGの次にやれるとよさそうなこと
　～　図形情報処理機能の標準API/Webブラウザ
例： Java Topology Suite を含む GeoTools⇒ Web Map|GISへの次の一歩

しかし、GIS主導層の現状は分散スキーマにも未到達(ISO TC211/OGC)

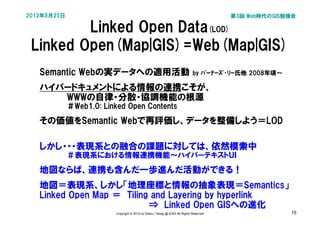

Linked Open Data(LOD)
Linked Open(Map|GIS)=Web(Map|GIS)
Semantic Webの実データへの適用活動 by ﾊﾞｰﾅｰｽﾞ･ﾘｰ氏他 2008年頃～

ハイパードキュメントによる情報の連携こそが、
WWWの自律・分散・協調機能の根源
＃Web1.0: Linked Open Contents
その価値をSemantic Webで再評価し、データを整備しよう＝LOD　

しかし・・・表現系との融合の課題に対しては、依然模索中
＃表現系における情報連携機能～ハイパーテキストＵＩ
地図ならば、連携も含んだ一歩進んだ活動ができる！
地図＝表現系、しかし「地理座標と情報の抽象表現＝Semantics」
Linked Open Map ＝　Tiling and Layering by hyperlink
⇒　Linked Open GISへの進化

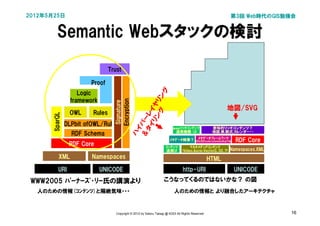

Semantic Webスタックの検討

Trust

Proof

グ
Logic

グリン
framework

Encryption
Signature

リンイヤ
地図/SVG
OWL Rules
SparQL

タイーレ
DLPbit ofOWL/Rul

　＆イパ
意味的ﾘｯﾁｺﾝﾃﾝﾂ意味的リッチコンテンツ？
連携機構･UI 地図,表,数式,カレンダー・・
RDF Schema ハ
ﾒﾀﾃﾞｰﾀﾌﾚｰﾑﾜｰｸ
ﾒﾀﾃﾞｰﾀ検索？ RSS,RDFa,microformatsのような RDF Core
RDF Core ｺﾝﾃﾝﾂﾏﾙﾁﾒﾃﾞｨｱｺﾝﾃﾝﾂ
連携UI (Video,Aucio,VectorG.,3D..?) Namespaces.XML
XML Namespaces HTML
URI UNICODE http-URI UNICODE
WWW2005 ﾊﾞｰﾅｰｽﾞ･ﾘｰ氏の講演よりこうなってくるのではないかな？の図
人のための情報(ｺﾝﾃﾝﾂ)と隔絶気味・・・人のための情報とより融合したアーキテクチャ

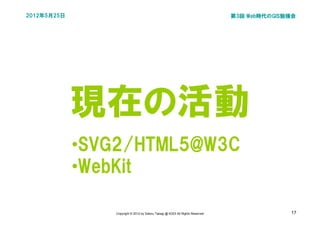

現在の活動
•SVG2/HTML5@W3C
•WebKit

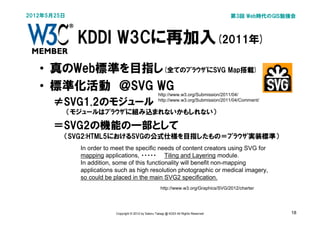

KDDI W3Cに再加入(2011年)
• 真のWeb標準を目指し(全てのﾌﾞﾗｳｻﾞにSVG Map搭載)
• 標準化活動　＠SVG WG
http://www.w3.org/Submission/2011/04/

≠SVG1.2のモジュール http://www.w3.org/Submission/2011/04/Comment/

　（モジュールはﾌﾞﾗｳｻﾞに組み込まれないかもしれない）

＝SVG2の機能の一部として
（SVG2:HTML5におけるSVGの公式仕様を目指したもの＝ﾌﾞﾗｳｻﾞ実装標準）
In order to meet the specific needs of content creators using SVG for
mapping applications, ・・・・・　　Tiling and Layering module.
In addition, some of this functionality will benefit non-mapping
applications such as high resolution photographic or medical imagery,
so could be placed in the main SVG2 specification.
http://www.w3.org/Graphics/SVG/2012/charter



「WebKit」にSVG Mapを実装
• http://sourceforge.net/projects/wwwmap/
• Chromium/windowsとして動作確認
• WebKit本体へのアップストリームを希望

WebKitとは？　http://www.webkit.org/
• ウェブブラウザのエンジン
• オープンソース(主にLGPL)
• 実は非常に普及

iPhone,iPad…. Chrome, ChromeOS Safari



広汎に波及する実効的な
オープン地図情報基盤の追求
W3Cでの国際標準化
＋オープン化
SVG Mapの実装 / WebKit

　全世界の、
・あらゆるWWWサービスのための標準（≠OGC）
・全ての端末に向けた実装（≠FOSS4G）
Geoにも使え、且つGeo的相互運用に著しく重要な機能を
WWW共通標準として実装し、WWW全体に広める

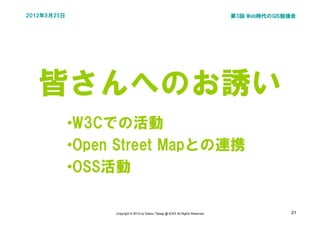

皆さんへのお誘い
•W3Cでの活動
•Open Street Mapとの連携
•OSS活動

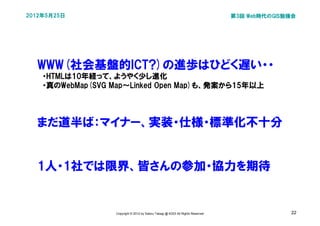

WWW(社会基盤的ICT?)の進歩はひどく遅い・・
　・HTMLは10年経って、ようやく少し進化
　・真のWebMap(SVG Map～Linked Open Map)も、発案から15年以上

まだ道半ば：マイナー、実装・仕様・標準化不十分

1人・1社では限界、皆さんの参加・協力を期待

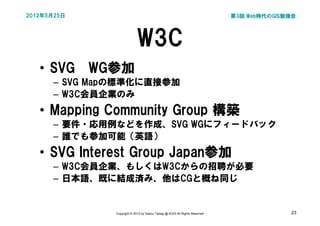

W3C
• SVG　WG参加
– SVG Mapの標準化に直接参加
– W3C会員企業のみ
• Mapping Community Group 構築
– 要件・応用例などを作成、SVG WGにフィードバック
– 誰でも参加可能（英語）
• SVG Interest Group Japan参加
– W3C会員企業、もしくはW3Cからの招聘が必要
– 日本語、既に結成済み、他はCGと概ね同じ

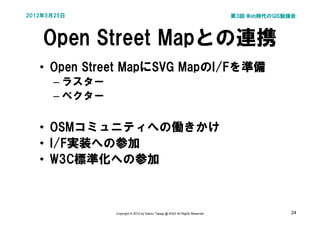

Open Street Mapとの連携
• Open Street MapにSVG MapのI/Fを準備
– ラスター
– ベクター

• OSMコミュニティへの働きかけ
• I/F実装への参加
• W3C標準化への参加

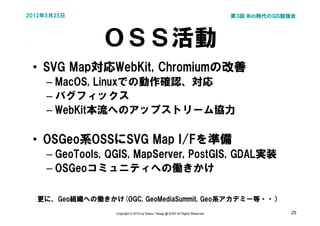

ＯＳＳ活動
• SVG Map対応WebKit, Chromiumの改善
– MacOS, Linuxでの動作確認、対応
– バグフィックス
– WebKit本流へのアップストリーム協力

• OSGeo系OSSにSVG Map I/Fを準備
– GeoTools, QGIS, MapServer, PostGIS, GDAL実装
– OSGeoコミュニティへの働きかけ

更に、Geo組織への働きかけ(OGC, GeoMediaSummit, Geo系アカデミー等・・）
