VTC: Virtual Tsukuba Challenge

つくばチャレンジ説明会 2020-08-01
Virtual Tsukuba Challenge
シミュレータ
吉田智章
千葉工業大学未来ロボット技術研究センター

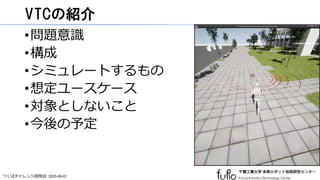

VTCの紹介
•問題意識
•構成
•シミュレートするもの
•想定ユースケース
•対象としないこと
•今後の予定

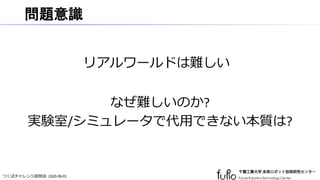

問題意識
リアルワールドは難しい
なぜ難しいのか?
実験室/シミュレータで代用できない本質は?

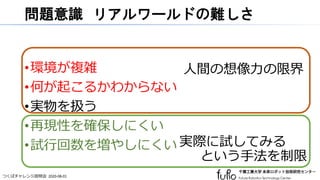

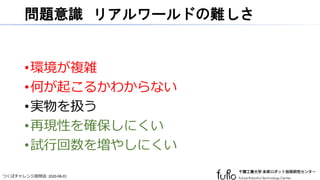

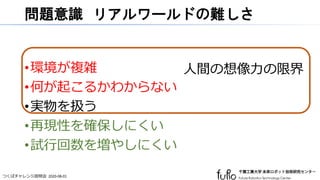

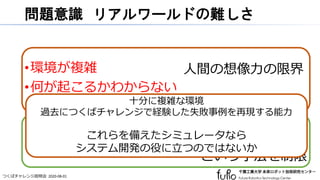

問題意識リアルワールドの難しさ
•環境が複雑
•何が起こるかわからない
•実物を扱う
•再現性を確保しにくい
•試行回数を増やしにくい

•環境が複雑
•実物を扱う
人間の想像力の限界

•環境が複雑
•実物を扱う
実際に試してみる
という手法を制限

•環境が複雑
•実物を扱う
実際に試してみる
という手法を制限
十分に複雑な環境
過去につくばチャレンジで経験した失敗事例を再現する能力
これらを備えたシミュレータなら
システム開発の役に立つのではないか

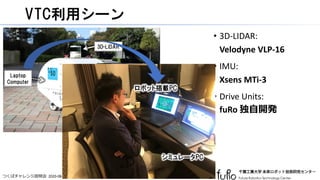

VTC利用シーン
• 3D-LIDAR:
Velodyne VLP-16
• IMU:
Xsens MTi-3
• Drive Units:
fuRo 独自開発
8
Drive Units
(Motor Encoders)
IMU
3D-LIDAR
Laptop
Computer
シミュレータPC
ロボット搭載PC

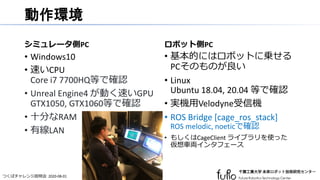

動作環境
シミュレータ側PC
• Windows10
• 速いCPU
Core i7 7700HQ等で確認
• Unreal Engine4 が動く速いGPU
GTX1050, GTX1060等で確認
• 十分なRAM
• 有線LAN
ロボット側PC
• 基本的にはロボットに乗せる
PCそのものが良い
• Linux
Ubuntu 18.04, 20.04 等で確認
• 実機用Velodyne受信機
• ROS Bridge [cage_ros_stack]
ROS melodic, noeticで確認
• もしくはCageClient ライブラリを使った
仮想車両インタフェース

VTCがシミュレートするもの
確認走行区間を模擬した環境
PhysXで駆動する
車輪型移動ロボット
目標回転数
回転数
加速度
角速度
スキャンベクトル生成姿勢補間/トレース
PhysX Scene
PhysX Visual Debugger
Scan方位/時刻列Velodyne相当のプロトコル距離/方位/時刻列
VeloView
点群
Intensity付き3D Lidar (VLP16相当)

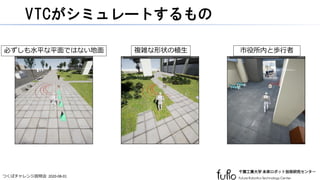

VTCがシミュレートするもの
必ずしも水平な平面ではない地面複雑な形状の植生市役所内と歩行者

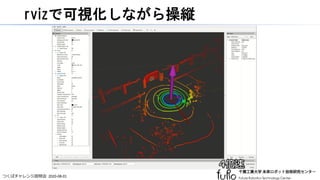

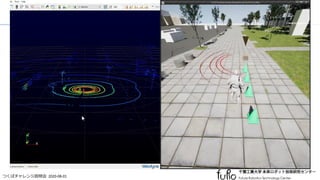

rvizで可視化しながら操縦

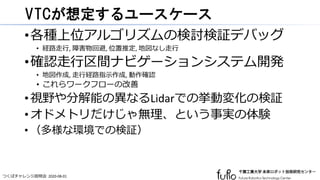

VTCが想定するユースケース
•各種上位アルゴリズムの検討検証デバッグ
• 経路走行, 障害物回避, 位置推定, 地図なし走行
•確認走行区間ナビゲーションシステム開発
• 地図作成, 走行経路指示作成, 動作確認
• これらワークフローの改善
•視野や分解能の異なるLidarでの挙動変化の検証
•オドメトリだけじゃ無理、という事実の体験
• （多様な環境での検証）

VTCでできないこと/対象としないこと
•実世界での現象を扱うための
具体的なパラメータ決定
• 速度指示に対する車体の挙動を精密に観測したい
• 物体検出のためのLidar Intensityの閾値を決定したい
•実世界を走るための地図等の構築
• 確認走行区間を走るためのWaypoint座標列を決めたい
• Lidar点群を記録して実世界走行用地図構築したい
• 短い周期の応答を必要とする制御等
• 30～100Hz程度で動作するので、例えば1KHzで何かしたい場合そのままでは無理

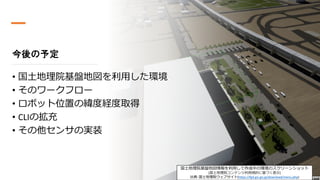

今後の予定
• 国土地理院基盤地図を利用した環境
• そのワークフロー
• ロボット位置の緯度経度取得
• CLIの拡充
• その他センサの実装
国土地理院基盤地図情報を利用して作成中の環境のスクリーンショット
[国土地理院コンテンツ利用規約に基づく表示]
出典: 国土地理院ウェブサイト(https://fgd.gsi.go.jp/download/menu.php)

付録

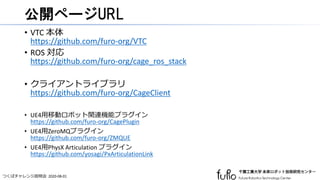

公開ページURL
• VTC 本体
https://github.com/furo-org/VTC
• ROS 対応
https://github.com/furo-org/cage_ros_stack
• クライアントライブラリ
https://github.com/furo-org/CageClient
• UE4用移動ロボット関連機能プラグイン
https://github.com/furo-org/CagePlugin
• UE4用ZeroMQプラグイン
https://github.com/furo-org/ZMQUE
• UE4用PhysX Articulation プラグイン
https://github.com/yosagi/PxArticulationLink

参考文献
• 吉田智章, 原祥尭: "移動ロボットシミュレータにおける 3D Lidar
の受光強度シミュレーション", ROBOMECH 2020.
• 吉田智章, 入江清, 原祥尭, 鈴木太郎, 西村健志, 大和秀彰, 友納
正裕: "つくばチャレンジ2019の事前検証が困難な環境のための
移動ロボットシミュレータ", SI 2019.
• 吉田智章, 入江清, 原祥尭, 西村健志: "Unreal Engine4 を利用し
たつくばチャレンジシミュレータ", ROBOMECH 2019.

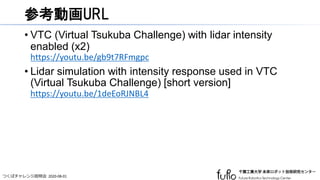

参考動画URL
• VTC (Virtual Tsukuba Challenge) with lidar intensity
enabled (x2)
https://youtu.be/gb9t7RFmgpc
• Lidar simulation with intensity response used in VTC
(Virtual Tsukuba Challenge) [short version]
https://youtu.be/1deEoRJNBL4

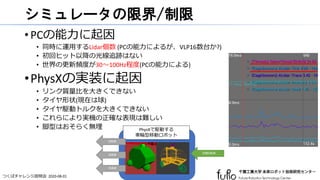

シミュレータの限界/制限
•PCの能力に起因
• 同時に運用するLidar個数 (PCの能力によるが、VLP16数台か?)
• 初回ヒット以降の光線追跡はない
• 世界の更新頻度が30～100Hz程度(PCの能力による)
•PhysXの実装に起因
• リンク質量比を大きくできない
• タイヤ形状(現在は球)
• タイヤ駆動トルクを大きくできない
• これらにより実機の正確な表現は難しい
• 脚型はおそらく無理 PhysXで駆動する
車輪型移動ロボット
目標回転数
回転数
加速度
角速度

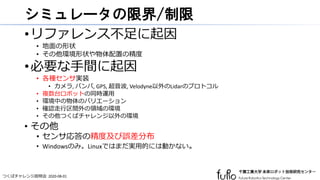

シミュレータの限界/制限
•リファレンス不足に起因
• 地面の形状
• その他環境形状や物体配置の精度
•必要な手間に起因
• 各種センサ実装
• カメラ, バンパ, GPS, 超音波, Velodyne以外のLidarのプロトコル
• 複数台ロボットの同時運用
• 環境中の物体のバリエーション
• 確認走行区間外の領域の環境
• その他つくばチャレンジ以外の環境
• その他
• センサ応答の精度及び誤差分布
• Windowsのみ。Linuxではまだ実用的には動かない。

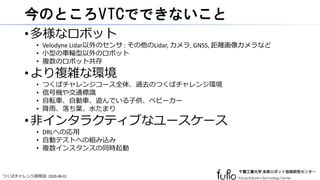

今のところVTCでできないこと
•多様なロボット
• Velodyne Lidar以外のセンサ : その他のLidar, カメラ, GNSS, 距離画像カメラなど
• 小型の車輪型以外のロボット
• 複数のロボット共存
•より複雑な環境
• つくばチャレンジコース全体、過去のつくばチャレンジ環境
• 信号機や交通標識
• 自転車、自動車、遊んでいる子供、ベビーカー
• 降雨、落ち葉、水たまり
•非インタラクティブなユースケース
• DRLへの応用
• 自動テストへの組み込み
• 複数インスタンスの同時起動

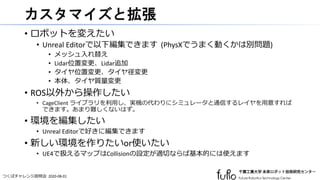

カスタマイズと拡張
• ロボットを変えたい
• Unreal Editorで以下編集できます (PhysXでうまく動くかは別問題)
• メッシュ入れ替え
• Lidar位置変更、Lidar追加
• タイヤ位置変更、タイヤ径変更
• 本体、タイヤ質量変更
• ROS以外から操作したい
• CageClient ライブラリを利用し、実機の代わりにシミュレータと通信するレイヤを用意すれば
できます。あまり難しくないはず。
• 環境を編集したい
• Unreal Editorで好きに編集できます
• 新しい環境を作りたいor使いたい
• UE4で扱えるマップはCollisionの設定が適切ならば基本的には使えます

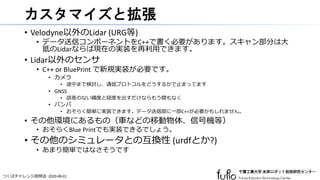

カスタマイズと拡張
• Velodyne以外のLidar (URG等)
• データ送信コンポーネントをC++で書く必要があります。スキャン部分は大
抵のLidarならば現在の実装を再利用できます。
• Lidar以外のセンサ
• C++ or BluePrint で新規実装が必要です。
• カメラ
• 途中まで検討し、通信プロトコルをどうするかで止まってます
• GNSS
• 誤差のない緯度と経度を出すだけならもう間もなく
• バンパ
• おそらく簡単に実装できます。データ送信部に一部C++が必要かもしれません。
• その他環境にあるもの（車などの移動物体、信号機等）
• おそらくBlue Printでも実装できるでしょう。
• その他のシミュレータとの互換性 (urdfとか?)
• あまり簡単ではなさそうです

つくばチャレンジで見かける失敗要因
⚫ 自己位置推定
⚫ 開けた場所で乏しい特徴により自己位
置推定失敗
⚫ 大きな角速度で旋回しスキャンが歪ん
で位置推定失敗
⚫ 群衆に囲まれて自己位置推定失敗
⚫ 落ち葉等でスリップして自己位置推定
失敗
⚫ 走行
⚫ 経路走行パラメータの問題でスピンや
振動的挙動が発生し失敗
⚫ 縁石に乗り上げて失敗
失敗
⚫ 地図データ
⚫ 古いバージョンの地図をロードして失
敗
⚫ 狭い環境において適切に経路が引けて
なくて走行不能
⚫障害物
⚫ Lidar至近に障害物が入り見えなくなり衝突
⚫ 障害物で停止する機能しか作ってなく、
静止障害物に正対して失敗
⚫ 障害物回避経路が障害物至近に設定され衝突
⚫ 障害物に接近しすぎて回避経路を生成できず
失敗
⚫ 回避経路が歩道外に設定され失敗
⚫システム, オペレーション
⚫ (メモリ周りの)バグでクラッシュ
⚫ システムの一部の起動を忘れ走行不能
⚫ 古いバージョンの地図をロードして失敗
⚫ ノートPCがバッテリ駆動でCPUクロックが低
下し、処理間に合わず
⚫ 振動でコネクタの接続不良が発生
⚫ センサが故障
⚫ 直射日光でセンサが動作不良
⚫ 雨でセンサデータのノイズが増える

VTCが想定する主な失敗要因
⚫ 自己位置推定
⚫ 開けた場所で乏しい特徴により自己位
置推定失敗
⚫ 大きな角速度で旋回しスキャンが歪ん
で位置推定失敗
⚫ 群衆に囲まれて自己位置推定失敗
失敗
⚫ 走行
⚫ 経路走行パラメータの問題でスピンや
振動的挙動が発生し失敗
⚫ 縁石に乗り上げて失敗
失敗
⚫ 地図データ
⚫ 古いバージョンの地図をロードして失
敗
⚫ 狭い環境において適切に経路が引けて
なくて走行不能
⚫障害物
⚫ Lidar至近に障害物が入り見えなくなり衝突
⚫ 障害物で停止する機能しか作ってなく、
静止障害物に正対して失敗
⚫ 障害物回避経路が障害物至近に設定され衝突
⚫ 障害物に接近しすぎて回避経路を生成できず
失敗
⚫ 回避経路が歩道外に設定され失敗
⚫システム, オペレーション
⚫ (メモリ周りの)バグでクラッシュ
⚫ システムの一部の起動を忘れ走行不能
⚫ 古いバージョンの地図をロードして失敗
⚫ ノートPCがバッテリ駆動でCPUクロックが低
下し、処理間に合わず
⚫ 振動でコネクタの接続不良が発生
⚫ センサが故障
⚫ 直射日光でセンサが動作不良
⚫ 雨でセンサデータのノイズが増える現状のままではできないが、多少の
作業で対応できると思われる項目

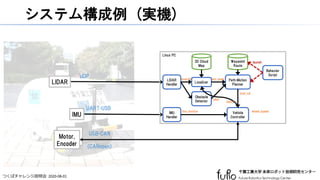

システム構成例 (実機)
28
LIDAR
UDP
IMU
UART-USB
Motor,
Encoder
Motor,
Encoder
USB-CAN
(CANopen)
Linux PC
LIDAR
Handler
IMU
Handler
Vehicle
Controller
Localizer
3D Cloud
Map
Obstacle
Detector
Path-Motion
Planner
Waypoint
Route
Behavior
Script
scan3d
imu_motion wheel_speed
odom
cmd_vel
est_pose
obst
launch

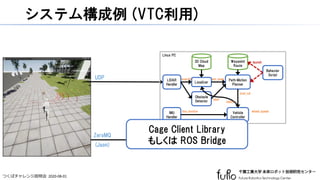

システム構成例 (VTC利用)
29
LIDAR
Ethernet
IMU
UART-USB
Motor,
Encoder
Motor,
Encoder
USB-CAN
(CANopen)
Linux PC
LIDAR
Handler
IMU
Handler
Vehicle
Controller
Localizer
3D Cloud
Map
Obstacle
Detector
Path-Motion
Planner
Waypoint
Route
Behavior
Script
scan3d
imu_motion wheel_speed
odom
cmd_vel
est_pose
obst
launch
Cage Client Library
もしくは ROS Bridge
UDP
ZeroMQ
(Json)
