1. Константин Кряженков
kryazhenkov@genccna.ru
Введение в виртуализацию
© 2009 VMware Inc. All rights reserved

2. Почему важна виртуализация?
Экономия средств
Снижение капитальных затрат
Снижение эксплуатационных расходов
Является «зеленой» технологией

3. Преимущества виртуализации
Оптимизация Непрерывность Управление ПК Оптимизация ПО
инфраструктуры бизнеса
> Консолидация > Уменьшение > Для > Быстрое
серверов плановых и предприятий и предоставлени
внеплановых конечных е машин
> Уменьшение простоев пользователей
операционных > Улучшение
расходов > Упрощение > Улучшение качества ПО
аварийного безопасности
восстановлени и мобильности
я

4. Типы виртуализации

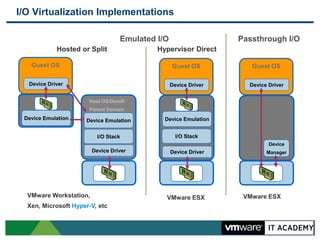

5. I/O Virtualization Implementations
Emulated I/O Passthrough I/O
Hosted or Split Hypervisor Direct
Guest OS Guest OS Guest OS
Device Driver Device Driver Device Driver
Host OS/Dom0/
Parent Domain
Device Emulation Device Emulation Device Emulation
I/O Stack I/O Stack
Device
Device Driver Device Driver Manager
VMware Workstation, VMware ESX VMware ESX
Xen, Microsoft Hyper-V, etc

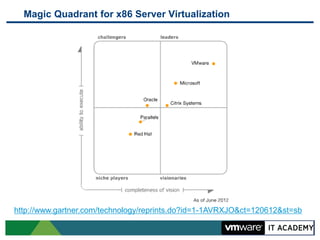

6. Magic Quadrant for x86 Server Virtualization
http://www.gartner.com/technology/reprints.do?id=1-1AVRXJO&ct=120612&st=sb

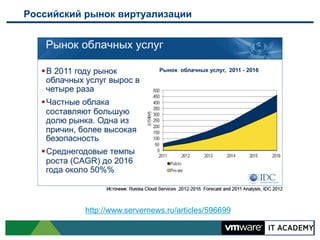

7. Российский рынок виртуализации
http://www.servernews.ru/articles/596699

8. Решения VMware
http://www.vmware.com/products/

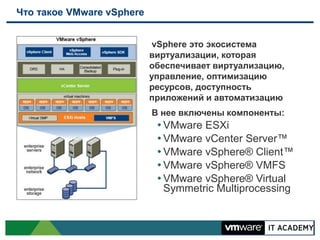

9. Что такое VMware vSphere
vSphere это экосистема
виртуализации, которая
обеспечивает виртуализацию,
управление, оптимизацию
ресурсов, доступность
приложений и автоматизацию
В нее включены компоненты:
• VMware ESXi
• VMware vCenter Server™
• VMware vSphere® Client™
• VMware vSphere® VMFS
• VMware vSphere® Virtual
Symmetric Multiprocessing

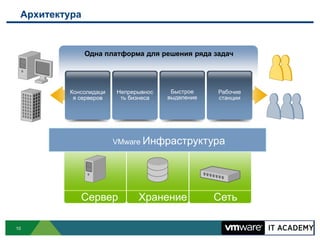

10. Архитектура
Одна платформа для решения ряда задач
Консолидаци Непрерывнос Быстрое Рабочие
я серверов ть бизнеса выделение станции
VMware Инфраструктура
Сервер Хранение Сеть
10

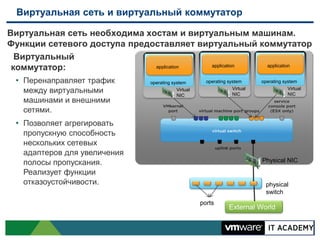

11. Виртуальная сеть и виртуальный коммутатор
Виртуальная сеть необходима хостам и виртуальным машинам.
Функции сетевого доступа предоставляет виртуальный коммутатор
Виртуальный
коммутатор: application application application
• Перенаправляет трафик operating system operating system operating system
между виртуальными Virtual Virtual
NIC
Virtual
NIC
NIC
машинами и внешними
сетями.
• Позволяет агрегировать
пропускную способность
нескольких сетевых
адаптеров для увеличения
полосы пропускания. Physical NIC
Реализует функции
отказоустойчивости. physical
switch
ports
External World

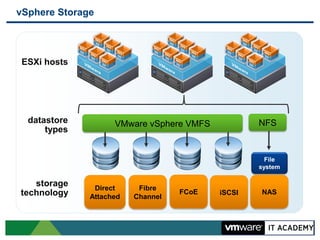

12. vSphere Storage
ESXi hosts
datastore VMware vSphere VMFS NFS
types
File
system
storage Direct Fibre
technology Attached Channel
FCoE iSCSI NAS

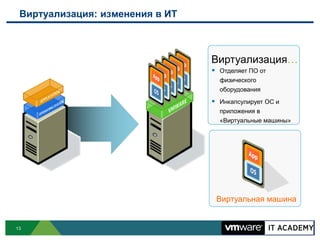

13. Виртуализация: изменения в ИТ
Виртуализация…
 Отделяет ПО от
физического
оборудования
 Инкапсулирует ОС и
приложения в
«Виртуальные машины»
Виртуальная машина
13

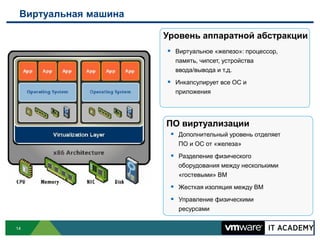

14. Виртуальная машина
Уровень аппаратной абстракции
 Виртуальное «железо»: процессор,
память, чипсет, устройства
ввода/вывода и т.д.
 Инкапсулирует все ОС и
приложения
ПО виртуализации
 Дополнительный уровень отделяет
ПО и ОС от «железа»
 Разделение физического
оборудования между несколькими
«гостевыми» ВМ
 Жесткая изоляция между ВМ
 Управление физическими
ресурсами
14

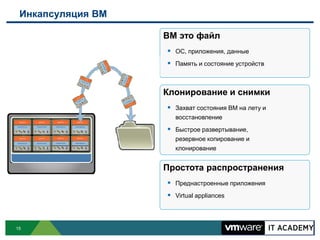

15. Инкапсуляция ВМ
ВМ это файл
 ОС, приложения, данные
 Память и состояние устройств
Клонирование и снимки
 Захват состояния ВМ на лету и
восстановление
 Быстрое развертывание,
резервное копирование и
клонирование
Простота распространения
 Преднастроенные приложения
 Virtual appliances
15

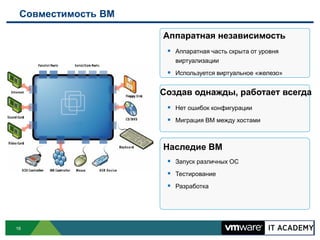

16. Совместимость ВМ
Аппаратная независимость
 Аппаратная часть скрыта от уровня
виртуализации
 Используется виртуальное «железо»
Создав однажды, работает всегда
 Нет ошибок конфигурации
 Миграция ВМ между хостами
Наследие ВМ
 Запуск различных ОС
 Тестирование
 Разработка
16

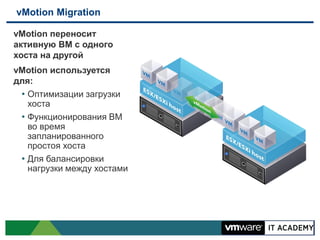

17. vMotion Migration
vMotion переносит
активную ВМ с одного
хоста на другой
vMotion используется
для:
• Оптимизации загрузки
хоста
• Функционирования ВМ
во время
запланированного
простоя хоста
• Для балансировки
нагрузки между хостами

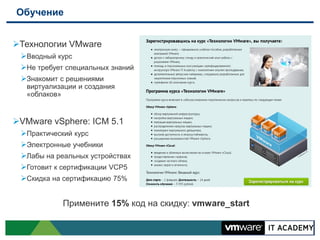

18. Обучение
Технологии VMware
Вводный курс
Не требует специальных знаний
Знакомит с решениями
виртуализации и создания
«облаков»
VMware vSphere: ICM 5.1
Практический курс
Электронные учебники
Лабы на реальных устройствах
Готовит к сертификации VCP5
Скидка на сертификацию 75%
Примените 15% код на скидку: vmware_start

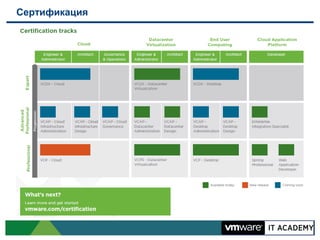

19. Сертификация

20. Вопросы
