1. COMPARACIÓ ENTRE VDSL I VDSL2 Grup 1: - Sergio López - Fadi Taki - Adrià López - Azahara Fernández - Iván Minguillón

2. Introducció Característiques principals Modulacions Modes de transmissió Comparació Mòdem VDSL-VDSL2 Comparació Switch VDSL-VDSL2 Conclusió

3. Necessitat de velocitats de transmissió elevades Nous serveis de veu, dades, vídeo y HDTV que requereixen més ample de banda. Utilització de FO + parell de coure en l’arquitectura. Necessitat de bucles de longitud elevada Compatibilitat amb POTS Introducció

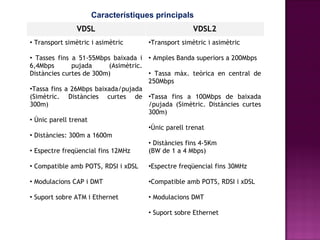

4. Característiques principals VDSL VDSL2 Transport simètric i asimètric Tasses fins a 51-55Mbps baixada i 6,4Mbps pujada (Asimètric. Distàncies curtes de 300m) Tassa fins a 26Mbps baixada/pujada (Simètric. Distàncies curtes de 300m) Únic parell trenat Distàncies: 300m a 1600m Espectre freqüencial fins 12MHz Compatible amb POTS, RDSI i xDSL Modulacions CAP i DMT Suport sobre ATM i Ethernet Transport simètric i asimètric Amples Banda superiors a 200Mbps Tassa màx. teòrica en central de 250Mbps Tassa fins a 100Mbps de baixada /pujada (Simètric. Distàncies curtes 300m) Únic parell trenat Distàncies fins 4-5Km (BW de 1 a 4 Mbps) Espectre freqüencial fins 30MHz Compatible amb POTS, RDSI i xDSL Modulacions DMT Suport sobre Ethernet

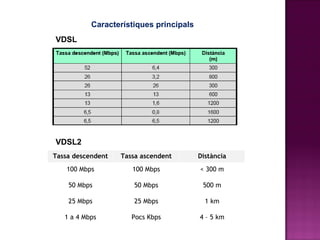

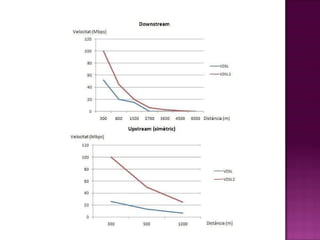

5. Característiques principals VDSL VDSL2 Tassa descendent Tassa ascendent Distància 100 Mbps 50 Mbps 25 Mbps 1 a 4 Mbps 100 Mbps 50 Mbps 25 Mbps Pocs Kbps < 300 m 500 m 1 km 4 – 5 km

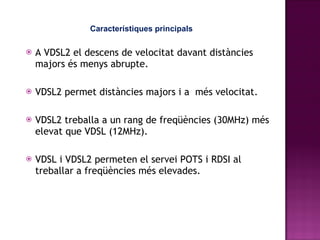

7. A VDSL2 el descens de velocitat davant distàncies majors és menys abrupte. VDSL2 permet distàncies majors i a més velocitat. VDSL2 treballa a un rang de freqüències (30MHz) més elevat que VDSL (12MHz). VDSL i VDSL2 permeten el servei POTS i RDSI al treballar a freqüències més elevades. Característiques principals

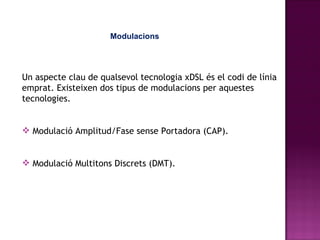

8. Modulacions Un aspecte clau de qualsevol tecnologia xDSL és el codi de línia emprat. Existeixen dos tipus de modulacions per aquestes tecnologies. Modulació Amplitud/Fase sense Portadora (CAP) . Modulació Multitons Discrets (DMT).

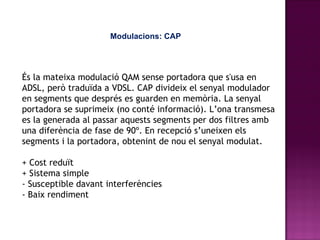

9. Modulacions: CAP És la mateixa modulació QAM sense portadora que s'usa en ADSL, però traduïda a VDSL. CAP divideix el senyal modulador en segments que després es guarden en memòria. La senyal portadora se suprimeix (no conté informació). L’ona transmesa es la generada al passar aquests segments per dos filtres amb una diferència de fase de 90º. En recepció s’uneixen els segments i la portadora, obtenint de nou el senyal modulat. + Cost reduït + Sistema simple - Susceptible davant interferències - Baix rendiment

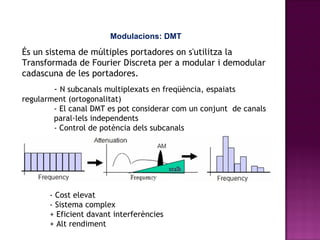

10. Modulacions: DMT És un sistema de múltiples portadores on s'utilitza la Transformada de Fourier Discreta per a modular i demodular cadascuna de les portadores. - N subcanals multiplexats en freqüència, espaiats regularment (ortogonalitat) - El canal DMT es pot considerar com un conjunt de canals paral·lels independents - Control de potència dels subcanals - Cost elevat - Sistema complex + Eficient davant interferències + Alt rendiment

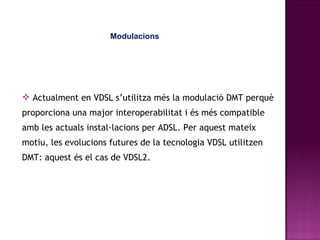

11. Modulacions Actualment en VDSL s’utilitza més la modulació DMT perquè proporciona una major interoperabilitat i és més compatible amb les actuals instal·lacions per ADSL. Per aquest mateix motiu, les evolucions futures de la tecnologia VDSL utilitzen DMT: aquest és el cas de VDSL2.

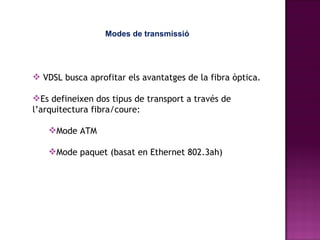

12. Modes de transmissió VDSL busca aprofitar els avantatges de la fibra òptica. Es defineixen dos tipus de transport a través de l’arquitectura fibra/coure: Mode ATM Mode paquet (basat en Ethernet 802.3ah)

13. Modes de transmissió : Mode ATM Similar al mode paquet Cada unitat direccionada individualment i sense dividir-se en canals. Els paquets formen petites unitats de longitud fixa  cel·les No paquets de longitud variable VDSL pot operar amb ATM al costat de servei cap a l’ONU i STM al bucle. També se suporta una combinació de serveis ATM amb paquets sobre el bucle i l’ONU, combinació que aprofita l'avantatge de l'àmplia utilització de paquets IP en la majoria de les xarxes de distribució.

14. Modes de transmissió : Mode ATM

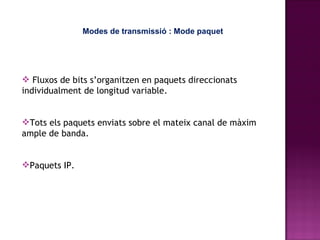

15. Modes de transmissió : Mode paquet Fluxos de bits s’organitzen en paquets direccionats individualment de longitud variable. Tots els paquets enviats sobre el mateix canal de màxim ample de banda. Paquets IP.

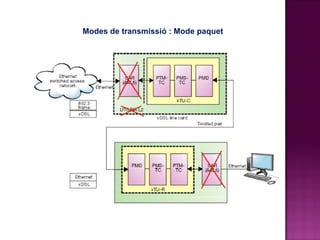

16. Modes de transmissió : Mode paquet

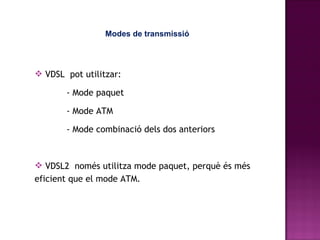

17. Modes de transmissió VDSL pot utilitzar: - Mode paquet - Mode ATM - Mode combinació dels dos anteriors VDSL2 només utilitza mode paquet, perquè és més eficient que el mode ATM.

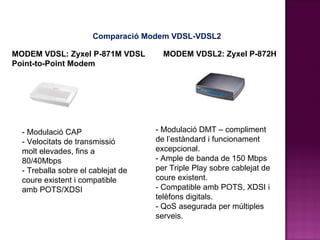

18. Comparació Modem VDSL-VDSL2 MODEM VDSL2: Zyxel P-872H - Modulació DMT – compliment de l’estàndard i funcionament excepcional. - Ample de banda de 150 Mbps per Triple Play sobre cablejat de coure existent. - Compatible amb POTS, XDSI i telèfons digitals. - QoS asegurada per múltiples serveis. MODEM VDSL: Zyxel P-871M VDSL Point-to-Point Modem - Modulació CAP - Velocitats de transmissió molt elevades, fins a 80/40Mbps - Treballa sobre el cablejat de coure existent i compatible amb POTS/XDSI

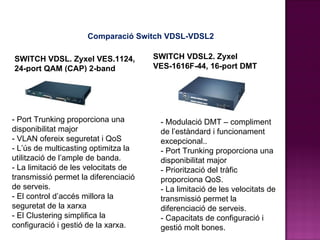

19. Comparació Switch VDSL-VDSL2 SWITCH VDSL. Zyxel VES.1124, 24-port QAM (CAP) 2-band - Port Trunking proporciona una disponibilitat major - VLAN ofereix seguretat i QoS - L’ús de multicasting optimitza la utilització de l’ample de banda. - La limitació de les velocitats de transmissió permet la diferenciació de serveis. - El control d’accés millora la seguretat de la xarxa - El Clustering simplifica la configuració i gestió de la xarxa. SWITCH VDSL2. Zyxel VES-1616F-44, 16-port DMT - Modulació DMT – compliment de l’estàndard i funcionament excepcional.. - Port Trunking proporciona una disponibilitat major - Priorització del tràfic proporciona QoS. - La limitació de les velocitats de transmissió permet la diferenciació de serveis. - Capacitats de configuració i gestió molt bones.

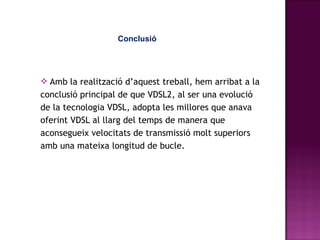

20. Conclusió Amb la realització d’aquest treball, hem arribat a la conclusió principal de que VDSL2, al ser una evolució de la tecnologia VDSL, adopta les millores que anava oferint VDSL al llarg del temps de manera que aconsegueix velocitats de transmissió molt superiors amb una mateixa longitud de bucle.
