![ISLÀNDIA
ILLES
CANÀRIES
ISLÀNDIA
ILLES
CANÀRIES
STRATIPHYT-I STRATIPHYT-II
Juliol 2009 Abril 2011
Bathymetry [m]
Objectius Introducció Campanya STRATIPHYT Mesures al mar Conclusions](https://image.slidesharecdn.com/unaexperienciaalmarcopy-150211052805-conversion-gate02/85/Xerrada-Una-experiencia-al-mar-12-320.jpg)
![Mesures [6 h - 23 h]
‣ SCAMP (conductivitat, temperatura, pressió, PAR, fluorescència, oxigen
dissolt.Alta resolució)
‣ CTD (conductivitat, temperatura, pressió, PAR, fluorescència, oxigen dissolt.
Baixa resolució)
‣ Sistema continu Aquaflow (fluorescència, salinitat, SST)
‣ Estació meteorològica (dades meteorològiques estàndard)
‣ ADCP (corrent)
Física
Biologia ‣ CTD (botelles niskin) (caracterització fitoplàncton, virus, nutrients,
bacteria)
‣ Filtració al buit (POC/PON)
‣ RAMSES (PAR)
‣ Xarxa de zooplàncton (caracterització zooplàncton)
Objectius Introducció Campanya STRATIPHYT Mesures al mar Conclusions](https://image.slidesharecdn.com/unaexperienciaalmarcopy-150211052805-conversion-gate02/85/Xerrada-Una-experiencia-al-mar-13-320.jpg)
![Spring
Tropical
(st. 7, 37ºN)
Mid Latitude
(st. 17, 46ºN)
Subpolar
(st. 32, 63ºN)
depth[m]
Temperature [ºC]
Summer
0
20
40
60
80
100
5 10 15 20 5 10 15 20 5 10 15 20
MLD
MLD
MLD
MLD MLD
Objectius Introducció Campanya STRATIPHYT Mesures al mar Conclusions
Jurado et al. J. Geophys. Res. 117. 2012
Jurado et al. Ocean Science 8. 2012
MLD: Mixed Layer Depth (Profunditat Capa de Barreja Oceànica)](https://image.slidesharecdn.com/unaexperienciaalmarcopy-150211052805-conversion-gate02/85/Xerrada-Una-experiencia-al-mar-22-320.jpg)
![>> SCAMP measured data
SCAMP #3 (station5 35N, 20JUL 11:51h)
T
depth[m]
Temperature [°C] Vertical gradient
Temperature
Fluctuations [°C/m]
Conductivity [mS/cm]
depth[m]
depth[m]
T T / z C
(
)
KT = 3DT
@T 0
@z
2
⇣
@T
@z
⌘2](https://image.slidesharecdn.com/unaexperienciaalmarcopy-150211052805-conversion-gate02/85/Xerrada-Una-experiencia-al-mar-25-320.jpg)
![>> Temperature eddy diffusivity (KT)
‣ Al nord, estacions amb molta turbulència
Jurado et al. J. Geophys. Res. 117. 2012
Jurado et al. Ocean Science 8. 2012
29 30 31 33 35 37 38 41 42 44 46 53 55 58 60 61 62 63
MLD
depth[m]
0
25
50
75
100
station latitude (ºN)
TEMPERATURE EDDY DIFFUSIVITY, STRATIPHYT-II (spring)
MLD: Mixed Layer Depth (Profunditat Capa de Barreja Oceànica)
log10(KT)[m2s-1]](https://image.slidesharecdn.com/unaexperienciaalmarcopy-150211052805-conversion-gate02/85/Xerrada-Una-experiencia-al-mar-26-320.jpg)
![station latitude (ºN)
Fluorescence[V]
* Fluorescence values scale linearly to phytoplankton biomass (2V=0.6 μg chla/L.)
29 30 31 33 35 37 38 41 42 44 46 53 55 58 60 61 62 63
STRATIPHYT - II (spring)
depth[m]
0
25
50
75
100
Objectius Introducció Campanya STRATIPHYT Mesures al mar Conclusions
<KT> below MLD : 10-4 10-3 10-1
Turbulència
afecta fitoplàncton
m2 s-1](https://image.slidesharecdn.com/unaexperienciaalmarcopy-150211052805-conversion-gate02/85/Xerrada-Una-experiencia-al-mar-27-320.jpg)
Uploaded byElena Jurado
Xerrada: Una experiencia al mar
Charla en el Colegio Llor de Sant Boi, "Mi experiencia en campañas oceanográficas ", 16 abril 2013.
Xerrada: Una experiencia al mar
- 1. Postdoc IDAEA (Institutde Diagnòstic Ambiental i Estudis de l’Aigua), CSIC, Barcelona Elena Jurado La meva experiència en campanyes oceanogràfiques
- 2. I qui sócjo, professionalment ?... Publicacions Divulgació ciència Seminaris Professora Expedicions al mar Enginyeria Industrial Doctorat Ciències del Mar Investigadora Doctoral IDAEA-CSIC Enginyera TECNOCEAN Investigadora Postdoctoral IDAEA-CSIC Màster Professorat Secundària Investigadora Postdoctoral Univ. Utrecht

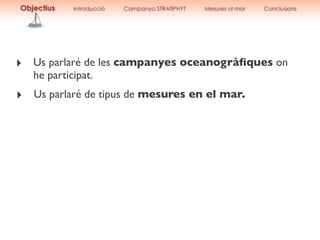

- 3. ‣ Us parlaréde les campanyes oceanogràfiques on he participat. ‣ Us parlaré de tipus de mesures en el mar. Objectius Introducció Campanya STRATIPHYT Mesures al mar Conclusions
- 4. Objectius Introducció CampanyaSTRATIPHYT Mesures al mar Conclusions
- 5. Projecte STRATIPHYT: Efecte dela turbulència en el fitoplàncton a partir de mesures a l’Oceà Atlàntic http://projects.nioz.nl/stratiphyt Objectius Introducció Campanya STRATIPHYT Mesures al mar Conclusions Williams and Grottoli , Geophys. Res. Lett., 2010 CORAL RECORDS SHOW OCEAN THERMOCLINE RISE WITH GLOBAL WARMING

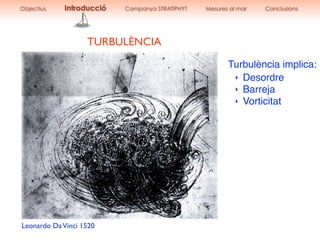

- 6. Leonardo DaVinci 1520 ‣Desordre ‣ Barreja ‣ Vorticitat Turbulència implica: TURBULÈNCIA Objectius Introducció Campanya STRATIPHYT Mesures al mar Conclusions

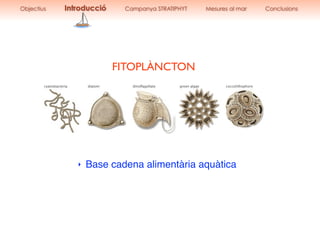

- 7. FITOPLÀNCTON ‣ Base cadenaalimentària aquàtica Objectius Introducció Campanya STRATIPHYT Mesures al mar Conclusions

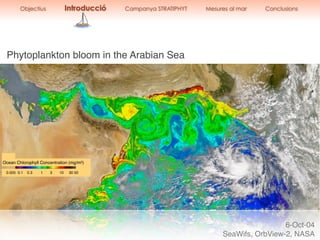

- 8. Phytoplankton bloom inthe Arabian Sea 6-Oct-04 SeaWifs, OrbView-2, NASA 0.005 0.1 0.3 1 3 10 30 50 Ocean Chlorophyll Concentration (mg/m3) Objectius Introducció Campanya STRATIPHYT Mesures al mar Conclusions
- 9. + turbulència- turbulència Barreja Flux Nutrients Barreja Flux Nutrients hipòteside partida Objectius Introducció Campanya STRATIPHYT Mesures al mar Conclusions

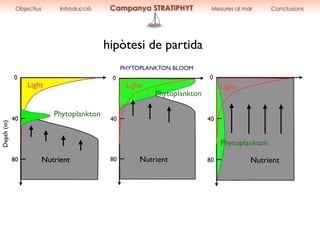

- 10. PHYTOPLANKTON BLOOM hipòtesi departida Objectius Introducció Campanya STRATIPHYT Mesures al mar Conclusions

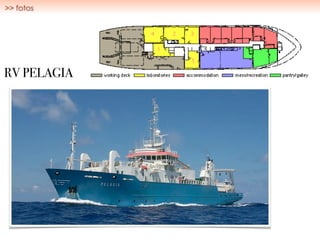

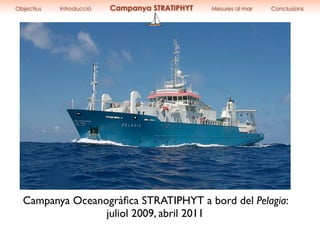

- 11. Campanya Oceanogràfica STRATIPHYTa bord del Pelagia: juliol 2009, abril 2011 Objectius Introducció Campanya STRATIPHYT Mesures al mar Conclusions

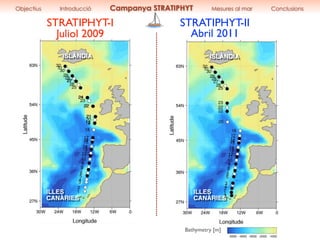

- 12. ISLÀNDIA ILLES CANÀRIES ISLÀNDIA ILLES CANÀRIES STRATIPHYT-I STRATIPHYT-II Juliol 2009Abril 2011 Bathymetry [m] Objectius Introducció Campanya STRATIPHYT Mesures al mar Conclusions

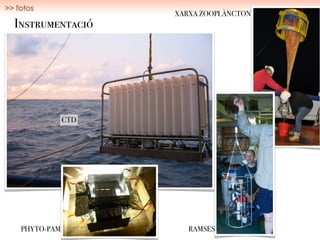

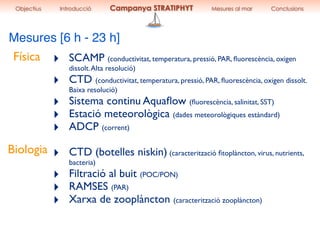

- 13. Mesures [6 h- 23 h] ‣ SCAMP (conductivitat, temperatura, pressió, PAR, fluorescència, oxigen dissolt.Alta resolució) ‣ CTD (conductivitat, temperatura, pressió, PAR, fluorescència, oxigen dissolt. Baixa resolució) ‣ Sistema continu Aquaflow (fluorescència, salinitat, SST) ‣ Estació meteorològica (dades meteorològiques estàndard) ‣ ADCP (corrent) Física Biologia ‣ CTD (botelles niskin) (caracterització fitoplàncton, virus, nutrients, bacteria) ‣ Filtració al buit (POC/PON) ‣ RAMSES (PAR) ‣ Xarxa de zooplàncton (caracterització zooplàncton) Objectius Introducció Campanya STRATIPHYT Mesures al mar Conclusions
- 14.
- 15.
- 16. Membres de lacampanya altres Membres >> fotos
- 17.
- 18.
- 19.

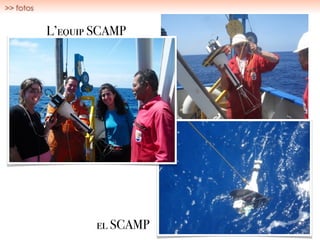

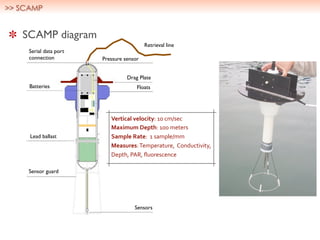

- 20. SCAMP diagram Sensor guard Floats DragPlate Pressure sensor Sensors Batteries Serial data port connection Lead ballast Retrieval line Vertical)velocity:"10"cm/sec Maximum)Depth:"100"meters" Sample)Rate:""1"sample/mm Measures:"Temperature,""Conductivity," Depth,"PAR,"fluorescence >> SCAMP
- 21.

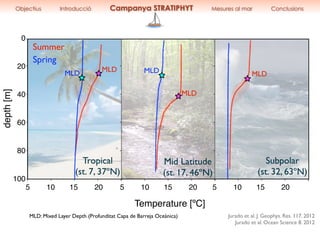

- 22. Spring Tropical (st. 7, 37ºN) MidLatitude (st. 17, 46ºN) Subpolar (st. 32, 63ºN) depth[m] Temperature [ºC] Summer 0 20 40 60 80 100 5 10 15 20 5 10 15 20 5 10 15 20 MLD MLD MLD MLD MLD Objectius Introducció Campanya STRATIPHYT Mesures al mar Conclusions Jurado et al. J. Geophys. Res. 117. 2012 Jurado et al. Ocean Science 8. 2012 MLD: Mixed Layer Depth (Profunditat Capa de Barreja Oceànica)

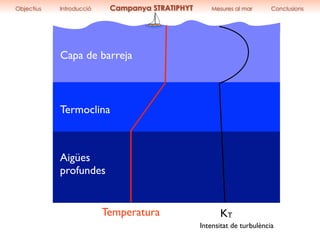

- 23. Capa de barreja Termoclina Aigües profundes Temperatura ObjectiusIntroducció Campanya STRATIPHYT Mesures al mar Conclusions KT Intensitat de turbulència

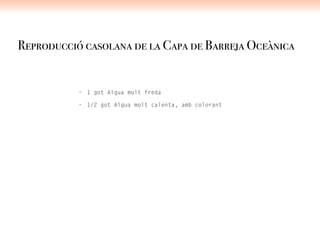

- 24. Reproducció casolana dela Capa de Barreja Oceànica - 1 got Aigua molt freda - 1/2 got Aigua molt calenta, amb colorant

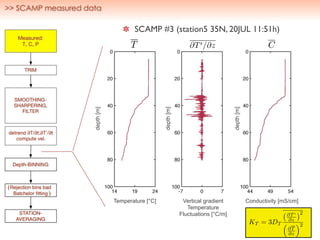

- 25. >> SCAMP measureddata SCAMP #3 (station5 35N, 20JUL 11:51h) T depth[m] Temperature [°C] Vertical gradient Temperature Fluctuations [°C/m] Conductivity [mS/cm] depth[m] depth[m] T T / z C ( ) KT = 3DT @T 0 @z 2 ⇣ @T @z ⌘2

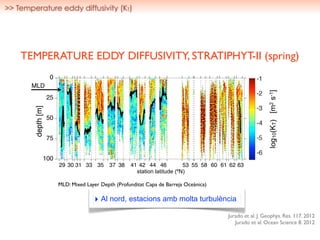

- 26. >> Temperature eddydiffusivity (KT) ‣ Al nord, estacions amb molta turbulència Jurado et al. J. Geophys. Res. 117. 2012 Jurado et al. Ocean Science 8. 2012 29 30 31 33 35 37 38 41 42 44 46 53 55 58 60 61 62 63 MLD depth[m] 0 25 50 75 100 station latitude (ºN) TEMPERATURE EDDY DIFFUSIVITY, STRATIPHYT-II (spring) MLD: Mixed Layer Depth (Profunditat Capa de Barreja Oceànica) log10(KT)[m2s-1]

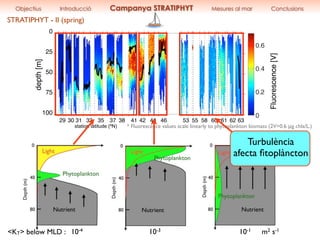

- 27. station latitude (ºN) Fluorescence[V] *Fluorescence values scale linearly to phytoplankton biomass (2V=0.6 μg chla/L.) 29 30 31 33 35 37 38 41 42 44 46 53 55 58 60 61 62 63 STRATIPHYT - II (spring) depth[m] 0 25 50 75 100 Objectius Introducció Campanya STRATIPHYT Mesures al mar Conclusions <KT> below MLD : 10-4 10-3 10-1 Turbulència afecta fitoplàncton m2 s-1

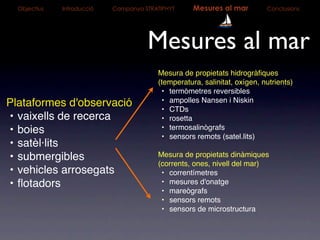

- 28. Mesures al mar Plataformesd'observació • vaixells de recerca • boies • satèl·lits • submergibles • vehicles arrosegats • flotadors Objectius Introducció Campanya STRATIPHYT Mesures al mar Conclusions Mesura de propietats hidrogràfiques (temperatura, salinitat, oxígen, nutrients) • termòmetres reversibles • ampolles Nansen i Niskin • CTDs • rosetta • termosalinògrafs • sensors remots (satel.lits) Mesura de propietats dinàmiques (corrents, ones, nivell del mar) • correntímetres • mesures d'onatge • mareògrafs • sensors remots • sensors de microstructura

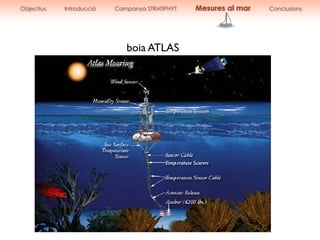

- 29. boia ATLAS Objectius IntroduccióCampanya STRATIPHYT Mesures al mar Conclusions

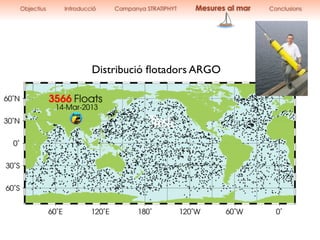

- 30. TextText Distribució flotadors ARGO ObjectiusIntroducció Campanya STRATIPHYT Mesures al mar Conclusions

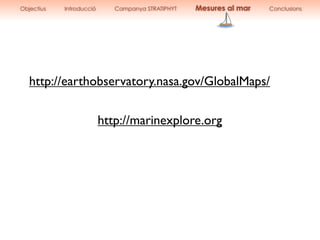

- 31. http://earthobservatory.nasa.gov/GlobalMaps/ Objectius Introducció CampanyaSTRATIPHYT Mesures al mar Conclusions http://marinexplore.org

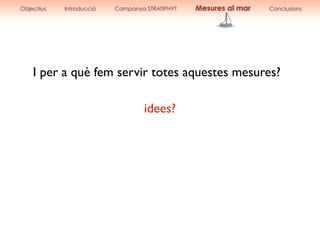

- 32. I per aquè fem servir totes aquestes mesures? idees? Objectius Introducció Campanya STRATIPHYT Mesures al mar Conclusions
- 34. un exemple... Atmospheric Drydeposition of POPs to Oceans Jurado et al. 2004
- 35. • La turbulènciaafecta la distribució del fitoplàncton. • Els oceans són estudiats amb un gran nombre d’instruments. • Les propietats que es mesuren ens serveixen per comprendre el seu funcionament, per fer previsions. Objectius Introducció Campanya STRATIPHYT Mesures al mar Conclusions Conclusions
