Dokumen ini membahas tentang jaringan komputer, termasuk definisi, manfaat, jenis, topologi, serta perangkat dan protokol yang digunakan. Terdapat penjelasan mengenai cara menghubungkan komputer, tipe jaringan, serta keuntungan dan kekurangan dari berbagai arsitektur jaringan. Topologi yang dijelaskan meliputi bus, ring, star, extended star, dan mesh, serta penggunaan perangkat seperti hub, repeater, dan router dalam jaringan.

2. Tujuan Pembelajaran
 Memahami pengertian dasar jaringan
 Menjelaskan manfaat penggunaan
jaringan
 Memahami jenis-jenis jaringan
 Menjelaskan topologi jaringan
 Menjelaskan perangkat jaringan komputer
dan protokol jaringan
 Mengetahui cara-cara menghubungkan
komputer dengan jaringan

3. Pengertian Jaringan
Jaringan komputer (computer Network) adalah
sekumpulan komputer yang dapat saling berhubungan
antara satu dengan lainnya dengan menggunakan media
komunikasi, sehingga dapat saling berbagi data,
informasi, program, dan perangkat keras (printer,
harddisk, webcam, dsb).
Tiap komputer, printer ataupun perangkat lainnya yang
terhubung dalam jaringan disebut node.

4. Manfaat Jaringan
 Resource Sharing
Pemakaian sumber daya komputer dan peralatan secara bersama-
sama.
 Reliabilitas Tinggi/integrasi Data
Dengan jaringan komputer kita dapat mengintegrasikan data
sehingga memiliki sumber-sumber alternatif persediaan (back-up)
dengan mengcopy data ke beberapa komputer
 Sarana Komunikasi
Jaringan komputer memungkinkan komunikasi antara pemakai
komputer baik melalui e-mail, teleconference dsb.
 Keamanan (Security)
Jaringan komputer mempermudah dalam pemberian perlindungan
terhadap data dengan melakukan pengamanan terpusat atas
seluruh komputer yang terhubung ke jaringan

5. Berdasarkan Media transmisi (Media
penghubung)
1. Jaringan Kabel (wireline)
2. Jaringan Tanpa Kabel (wirless)
Jenis – jenis Jaringan

6. Berdasarkan distribusi sumber informasi/data
1. Jaringan Terpusat
Jaringan ini terdiri dari komputer klient dan server yang mana komputer
klient yang berfungsi sebagai perantara untuk mengakses sumber
informasi/data yang berasal dari satu komputer server
2. Jaringan Terdistribusi
Merupakan perpaduan beberapa jaringan terpusat sehingga terdapat
beberapa komputer server yang saling berhubungan dengan klient
membentuk sistem jaringan tertentu.

7. Wireline (jaringan Kabel)
Pada jaringan ini, untuk menghubungkan satu komputer dengan
komputer lain diperlukan penghubung berupa kabel jaringan.
Jenis kabel jaringan yang biasa dipakai dewasa ini
1. Kabel Terpilin ( Twisted)
a. Kabel UTP ( Unshielded Twisted Pair)
b. Kabel STP ( Shielded Twisted Pair )
2. Kabel Coaxial
a. Thick coaxial (berdiameter 12 mm)
b. Thin coaxial (berdiameter 5 mm)
3. Kabel Serat Optik (Fiber Optic)

12. Jaringan Nirkabel/Wirless menggunakan sinyal radio,
sinyal infra merah atau sinyal laser sebagai media
komunikasi jaringan
Dua cara komunikasi yang banyak dipakai dalam
jaringan nirkabel :
1. Garis pandang (line-of-sight)
2. Siaran terpencar (scattered boardcast)
Wirless/Nirkabel

13. Berdasarkan Luas Area
1. LAN (Local Area Network)
2. MAN (Metropolitan Area Network)
3. WAN (Wide Area Network)
4. Internet (Interconnected Network)

14. Local Area Network (LAN) /Jaringan
Area Lokal.
Jaringan yang dibatasi oleh area yang relatif kecil, biasanya
hanya sekitar 1 km persegi (misal : sebuah perkantoran di
sebuah gedung, atau sebuah sekolah)

15. Metropolitan Area Network (MAN) /
Jaringan area Metropolitan
Jaringan menghubungkan beberapa buah jaringan-jaringan
kecil ke dalam lingkungan area yang lebih besar.
Contoh : jaringan Bank di beberapa kantor cabang dalam
sebuah kota besar dihubungkan antara satu dengan lainnya.

16. Wide Area Network (WAN) / Jaringan
area Skala Besar
Jaringan yang lingkupnya biasanya sudah
menggunakan sarana Satelit ataupun kabel bawah
laut.

17. Berdasarkan Arsitektur
(Model koneksinya/Fungsinya)
1. Peer -to –Peer (P2P)
2. Client-Server
3. Hybrid

18. Peer-to-Peer (P2P)
Kedudukan setiap komputer yang terhubung dalam
jaringan adalah sama. Tidak ada komputer yang menjadi
pelayan utama (server). Sehingga semua komputer dalam
jaringan dapat saling berkomunikasi dan berbagi
penggunaan perangkat keras dan perangkat lunak.
Oleh karena itu dalam jaringan ini diistilahkan non-
dedicated server artinya semua komputer dapat
bertindak sebagai server maupun workstation /client

19. Client-Server
Pada jaringan client-server terdapat sebuah komputer
yang mengatur semua fasilitas yang tersedia dalam
jaringan komputer, seperti komunikasi, penggunaan
bersama perangkat keras dan perangkat lunak serta
mengontrol jaringan. Komputer ini dinamakan server.
Semua komputer lain selain server disebut client.
Pada tipe jaringan ini diistilahkan dedicated server karena
salah satu komputer murni berperan sebagai server dan
komputer lainnya bertindak sebagai Workstation/Client

20. Hybrid
 Jaringan hybrid memiliki semua yang terdapat pada tiga
tipe jaringan di atas. Ini berarti pengguna dalam jaringan
dapat mengakses sumber daya yang dishare oleh jaringan
peer, sedangkan di waktu bersamaan juga dapat
memanfaatkan sumber daya yang disediakan oleh server.
 Keuntungan jaringan hybrid adalah sama dengan
keuntungan menggunakan jaringan berbasis server dan
berbasis peer. Jaringan hybrid memiliki kekurangan
seperti pada jaringan berbasis server.

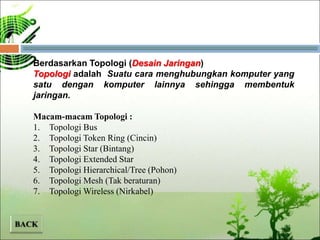

21. Berdasarkan Topologi (Desain Jaringan)
Topologi adalah Suatu cara menghubungkan komputer yang
satu dengan komputer lainnya sehingga membentuk
jaringan.
Macam-macam Topologi :
1. Topologi Bus
2. Topologi Token Ring (Cincin)
3. Topologi Star (Bintang)
4. Topologi Extended Star
5. Topologi Hierarchical/Tree (Pohon)
6. Topologi Mesh (Tak beraturan)
7. Topologi Wireless (Nirkabel)

22. Topologi dibagi menjadi dua jenis, yaitu :
Jenis-jenis Physical Topology :
1. Topologi Bus
2. Topologi Ring (Cincin)
3. Topologi Star (Bintang)
4. Topologi Extended Star
5. Topologi Hierarchical/Tree (Pohon)
Jenis-jenis Logical Topology
1. FDDI ( Fiber Distributed-Data Interface )
2. Token Ring
3. Ethernet.

23.  Topologi bus ini sering juga disebut sebagai
topologi backbone, dimana ada sebuah kabel
coaxial yang dibentang kemudian beberapa
komputer dihubungkan pada kabel tersebut.
 Secara sederhana pada topologi bus, satu
kabel media transmisi dibentang dari ujung
ke ujung, kemudian kedua ujung ditutup
dengan “terminator” atau terminating-
resistance (biasanya berupa tahanan listrik
sekitar 60 ohm).

24.  Topologi ring biasa juga disebut sebagai
topologi cincin karena bentuknya seperti cincing
yang melingkar. Semua komputer dalam
jaringan akan di hubungkan pada sebuah cincin.
Cincin ini hampir sama fungsinya dengan
concentrator pada topologi star yang menjadi
pusat berkumpulnya ujung kabel dari setiap
komputer yang terhubung.
 Secara lebih sederhana lagi topologi cincin
merupakan untaian media transmisi dari satu
terminal ke terminal lainnya hingga membentuk
suatu lingkaran, dimana jalur transmisi hanya
“satu arah”.

25.  Disebut topologi star karena bentuknya seperti
bintang, sebuah alat yang disebut concetrator bisa
berupa hub atau switch menjadi pusat, dimana
semua komputer dalam jaringan dihubungkan ke
concentrator ini.
 Pada topologi Bintang (Star) sebuah terminal pusat
bertindak sebagai pengatur dan pengendali semua
komunikasi yang terjadi. Terminal-terminal lainnya
melalukan komunikasi melalui terminal pusat ini.
 Terminal kontrol pusat bisa berupa sebuah
komputer yang difungsikan sebagai pengendali
tetapi bisa juga berupa “HUB” atau “MAU” (Multi
Accsess Unit).
 Topologi Extended Star merupakan perkembangan lanjutan dari topologi star
dimana karakteristiknya tidak jauh berbeda dengan topologi sta

26.  Topologi pohon adalah pengembangan atau
generalisasi topologi bus. Media transmisi
merupakan satu kabel yang bercabang namun
loop tidak tertutup. Topologi pohon dimulai dari
suatu titik yang disebut “headend”. Dari
headend beberapa kabel ditarik menjadi cabang,
dan pada setiap cabang terhubung beberapa
terminal dalam bentuk bus, atau dicabang lagi

27.  Topologi Mesh adalah topologi yang tidak
memiliki aturan dalam koneksi. Topologi
ini biasanya timbul akibat tidak adanya
perencanaan awal ketika membangun suatu
jaringan.
 Karena tidak teratur maka kegagalan
komunikasi menjadi sulit dideteksi, dan ada
kemungkinan boros dalam pemakaian
media transmisi.

28.  Jaringan nirkabel menjadi trend sebagai
alternatif dari jaringan kabel, terutama
untuk pengembangan LAN tradisional
karena bisa mengurangi biaya
pemasangan kabel dan mengurangi tugas-
tugas relokasi kabel apabila terjadi
perubahan dalam arsitektur bangunan
dsb. Topologi ini dikenal dengan berbagai
nama, misalnya WLAN, WaveLAN,
HotSpot, dsb.

29.  FDDI ( Fiber Distributed-Data Interface ) adalah standar
komunikasi data menggunakan fiber optic pada LAN dengan
panjang sampai 200 km.
 Token Ring adalah sebuah cara akses jaringan berbasis
teknologi ring yang pada awalnya dikembangkan dan
diusulkan oleh Olaf Soderblum pada tahun 1969
 Ethernet merupakan jenis skenario perkabelan dan
pemrosesan sinyal untuk data jaringan komputer yang
dikembangkan oleh Robert Metcalfe dan David Boggs di
Xerox Palo Alto Research Center (PARC) pada tahun 1972

30. Perangkat Jaringan
Server adalah sebuah komputer yang
menyediakan file, sumber daya atau layanan
tertentu yang diperlukan dalam sebuah jaringan.
client adalah komputer yang meminta, file,
sumber daya, atau layanan dari server.

31. Kartu jaringan/NIC (Network Interface Card)
merupakan perangkat keras yang
menterjemahkan sinyal-sinyal jaringan ke bentuk
paket-paket data yang dimengerti komputer.
Kartu Jaringan terdiri dari :
1. Kartu Jaringan Internal
2. Kartu Jaringan Eksterna

32. Hub/Konsentrator adalah sebuah perangkat
yang menyatukan kabel-kabel network dari
tiap-tiap workstation, server atau perangkat
lain.
Fungsinya :
• membagi sinyal data dari LAN card
• penguat sinyal
Hub/Konsentrator terdiri dari dua jenis
1. manageable
2. unmanageable
Sedangakan tipe-tipenya adalah
1. Standalone hub
2. Stackable hub
3. Modular hub

33. Repeater adalah perangkat yang berfungsi
memperkuat sinyal yang diterima dari
komputer pengirim, sehingga kekuatan sinyal
sama dengan kekuatan aslinya

34. Bridges / Jembatan
 Perangkat yang membagi satu buah jaringan
kedalam dua buah jaringan.
 Mengatur agar informasi di antara kedua sisi
network tetap jalan dengan baik dan teratur.
 Dapat di gunakan untuk mengkoneksi diantara
network yang menggunakan tipe kabel yang
berbeda ataupun topologi yang berbeda pula

35. Routers
 Mengatur jalur sinyal secara effisien
 Mengatur pesan diantara dua buah protocol
 Mengatur pesan diantara topologi jaringan
linear Bus dan Bintang (star)
 Mengatur pesan diantara melewati kabel
fiber optic, kabel koaksial atau kabel twisted
pair
Ada dua jenis router yang biasa digunakan
1. Router dedicated (keluaran dari Pabrik)
2. Router PC ( Komputer PC yang dibuat
menjadi router )

36. Crimping tools berguna untuk memotong,
merapikan dan mengunci kabel UTP dalam
melakukan instalasi Networking.

37. Kabel dan Konektor adalah kabel jaringan yang digunakan
untuk mengubungkan satu komputer dengan komputer lain
