Tài liệu hướng dẫn thiết kế sản phẩm ổ điện bằng phần mềm Mastercam X8, bao gồm các lệnh extrude, fillet, shell và pattern. Qua các bước cụ thể, người dùng sẽ được hướng dẫn tạo thân ổ điện, tạo lỗ bắt vít, tạo mặt đệm và hoàn thiện sản phẩm. Cuối cùng, tài liệu mô tả cách sao chép các đối tượng để tạo ra thiết kế ổ cắm điện với ba vị trí phích cắm.

1. Hướng Thực Hành Thiết Kế Sản Phẩm Trên Phần Mềm MASTERCAM X8
Cammech Solutions Co.,Ltd ~ 1 ~ Đồng Văn Keo
Thực Hành Thiết Kế Ổ Điện
Trong bài này tôi sẽ hướng dẫn bạn thực hành áp dụng các lệnh Extrude, Fillet, Shell, Pattern,
cùng các lệnh tạo và hiệu chỉnh đối tượng để thiết kế sản phẩm ổ điện.
1.Tạo thân ổ điện
1.1 Tạo khối đùn chính (Extrude…)
1. Vẽ tiết diện, đầu tiên ta cần xác định mặt phẳng vẽ tiết diện, bạn kích chuột vào biểu
tượng , hoặc nhấn giử phím Alt+1, để chọn mặt phẳng vẽ và hướng nhìn là mặt Top
(oxy). Trên thanh công cụ kích vào biểu tượng , hoặc chọn Create 
Rectangle…. Kích trái chuột vào điểm tọa độ gốc (Origin). Thiết lập như hình
. Kích vào biểu tượng hoặc nhấn
phím Enter, bạn có tiết diện như hình 1.
Hình 1
2. Tạo khối đùn, trên thanh menubar bạn chọn SOLIDS  Extrude… để vào lệnh, hoặc
kích chuột vào biểu tượng trên toolbar. Hệ thống hiện ra bảng Chaining để chọn

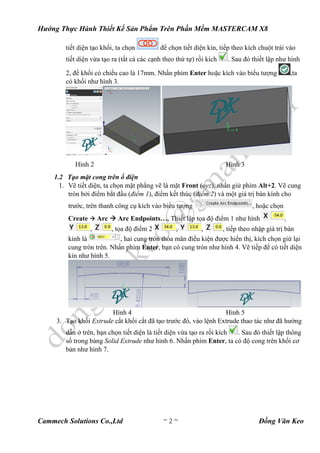

2. Hướng Thực Hành Thiết Kế Sản Phẩm Trên Phần Mềm MASTERCAM X8
Cammech Solutions Co.,Ltd ~ 2 ~ Đồng Văn Keo
tiết diện tạo khối, ta chọn để chọn tiết diện kín, tiếp theo kích chuột trái vào
tiết diện vừa tạo ra (tất cả các cạnh theo thứ tự) rồi kích . Sau đó thiết lập như hình
2, để khối có chiều cao là 17mm. Nhấn phím Enter hoặc kích vào biểu tượng ,ta
có khối như hình 3.
Hình 2 Hình 3
1.2 Tạo mặt cong trên ổ điện
1. Vẽ tiết diện, ta chọn mặt phẳng vẽ là mặt Front (oyz), nhấn giử phím Alt+2. Vẽ cung
tròn bởi điểm bắt đầu (điểm 1), điểm kết thúc (điểm 2) và một giá trị bán kính cho
trước, trên thanh công cụ kích vào biểu tượng , hoặc chọn
Create  Arc  Arc Endpoints…. Thiết lập tọa độ điểm 1 như hình ,
, , tọa độ điểm 2 , , , tiếp theo nhập giá trị bán
kính là , hai cung tròn thỏa mãn điều kiện được hiển thị, kích chọn giử lại
cung tròn trên. Nhấn phím Enter, bạn có cung tròn như hình 4. Vẽ tiếp để có tiết diện
kín như hình 5.
Hình 4 Hình 5
3. Tạo khối Extrude cắt khối cắt đã tạo trước đó, vào lệnh Extrude thao tác như đã hướng
dẫn ở trên, bạn chọn tiết diện là tiết diện vừa tạo ra rồi kích . Sau đó thiết lập thông
số trong bảng Solid Extrude như hình 6. Nhấn phím Enter, ta có độ cong trên khối cơ
bản như hình 7.

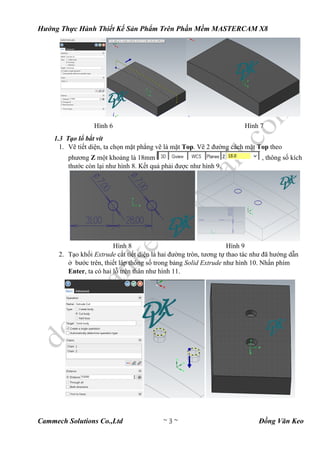

3. Hướng Thực Hành Thiết Kế Sản Phẩm Trên Phần Mềm MASTERCAM X8
Cammech Solutions Co.,Ltd ~ 3 ~ Đồng Văn Keo
Hình 6 Hình 7
1.3 Tạo lổ bắt vít
1. Vẽ tiết diện, ta chọn mặt phẳng vẽ là mặt Top. Vẽ 2 đường cách mặt Top theo
phương Z một khoảng là 18mm , thông số kích
thước còn lại như hình 8. Kết quả phải được như hình 9.
Hình 8 Hình 9
2. Tạo khối Extrude cắt tiết diện là hai đường tròn, tương tự thao tác như đã hướng dẫn
ở bước trên, thiết lập thông số trong bảng Solid Extrude như hình 10. Nhấn phím
Enter, ta có hai lỗ trên thân như hình 11.

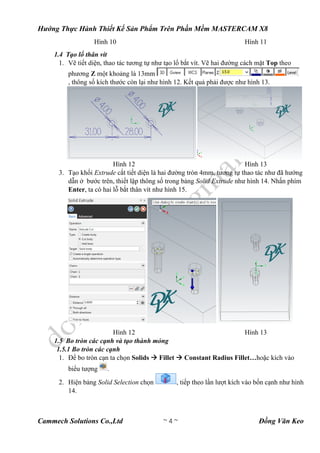

4. Hướng Thực Hành Thiết Kế Sản Phẩm Trên Phần Mềm MASTERCAM X8
Cammech Solutions Co.,Ltd ~ 4 ~ Đồng Văn Keo
Hình 10 Hình 11
1.4 Tạo lổ thân vít
1. Vẽ tiết diện, thao tác tương tự như tạo lổ bắt vít. Vẽ hai đường cách mặt Top theo
phương Z một khoảng là 13mm
, thông số kích thước còn lại như hình 12. Kết quả phải được như hình 13.
Hình 12 Hình 13
3. Tạo khối Extrude cắt tiết diện là hai đường tròn 4mm, tương tự thao tác như đã hướng
dẫn ở bước trên, thiết lập thông số trong bảng Solid Extrude như hình 14. Nhấn phím
Enter, ta có hai lỗ bắt thân vít như hình 15.
Hình 12 Hình 13
1.5 Bo tròn các cạnh và tạo thành mỏng
1.5.1 Bo tròn các cạnh
1. Để bo tròn cạn ta chọn Solids  Fillet  Constant Radius Fillet…hoặc kích vào
biểu tượng .
2. Hiện bảng Solid Selection chọn , tiếp theo lần lượt kích vào bốn cạnh như hình
14.

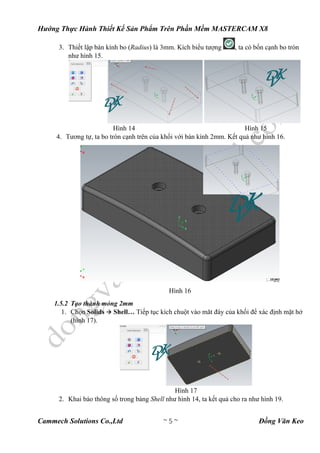

5. Hướng Thực Hành Thiết Kế Sản Phẩm Trên Phần Mềm MASTERCAM X8
Cammech Solutions Co.,Ltd ~ 5 ~ Đồng Văn Keo
3. Thiết lập bán kính bo (Radius) là 3mm. Kích biểu tượng , ta có bốn cạnh bo tròn
như hình 15.
Hình 14 Hình 15
4. Tương tự, ta bo tròn cạnh trên của khối với bán kính 2mm. Kết quả như hình 16.
Hình 16
1.5.2 Tạo thành mỏng 2mm
1. Chọn Solids  Shell… Tiếp tục kích chuột vào măt đáy của khối để xác định mặt hở
(hình 17).
Hình 17
2. Khai báo thông số trong bảng Shell như hình 14, ta kết quả cho ra như hình 19.

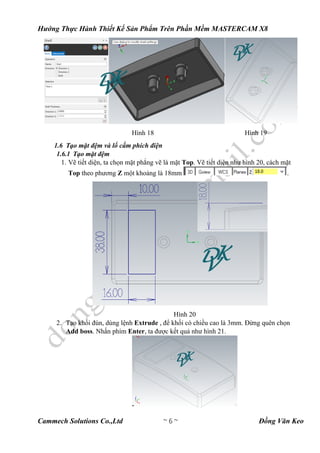

6. Hướng Thực Hành Thiết Kế Sản Phẩm Trên Phần Mềm MASTERCAM X8
Cammech Solutions Co.,Ltd ~ 6 ~ Đồng Văn Keo
Hình 18 Hình 19
1.6 Tạo mặt đệm và lổ cấm phích điện
1.6.1 Tạo mặt đệm
1. Vẽ tiết diện, ta chọn mặt phẳng vẽ là mặt Top. Vẽ tiết diện như hình 20, cách mặt
Top theo phương Z một khoảng là 18mm .
Hình 20
2. Tạo khối đùn, dùng lệnh Extrude , để khối có chiều cao là 3mm. Đừng quên chọn
Add boss. Nhấn phím Enter, ta được kết quả như hình 21.

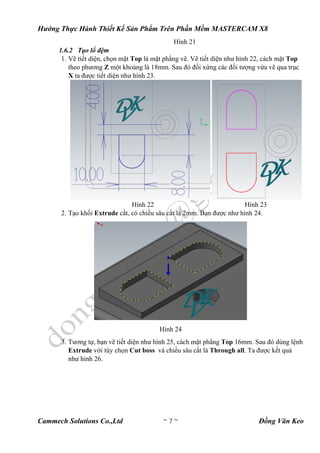

7. Hướng Thực Hành Thiết Kế Sản Phẩm Trên Phần Mềm MASTERCAM X8
Cammech Solutions Co.,Ltd ~ 7 ~ Đồng Văn Keo
Hình 21
1.6.2 Tạo lổ đệm
1. Vẽ tiết diện, chọn mặt Top là mặt phẳng vẽ. Vẽ tiết diện như hình 22, cách mặt Top
theo phương Z một khoảng là 18mm. Sau đó đối xứng các đối tượng vừa vẽ qua trục
X ta được tiết diện như hình 23.
Hình 22 Hình 23
2. Tạo khối Extrude cắt, có chiều sâu cắt là 2mm. Bạn được như hình 24.
Hình 24
3. Tương tự, bạn vẽ tiết diện như hình 25, cách mặt phẳng Top 16mm. Sau đó dùng lệnh
Extrude với tùy chọn Cut boss và chiều sâu cắt là Through all. Ta được kết quả
như hình 26.

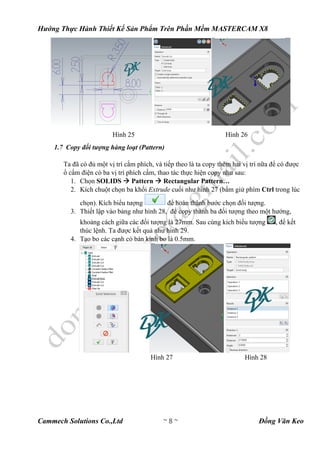

8. Hướng Thực Hành Thiết Kế Sản Phẩm Trên Phần Mềm MASTERCAM X8
Cammech Solutions Co.,Ltd ~ 8 ~ Đồng Văn Keo
Hình 25 Hình 26
1.7 Copy đối tượng hàng loạt (Pattern)
Ta đã có đủ một vị trí cắm phích, và tiếp theo là ta copy thêm hai vị trí nữa để có được
ổ cấm điện có ba vị trí phích cấm, thao tác thực hiện copy như sau:
1. Chọn SOLIDS  Pattern  Rectangular Pattern…
2. Kích chuột chọn ba khối Extrude cuối như hình 27 (bấm giử phím Ctrl trong lúc
chọn). Kích biểu tượng để hoàn thành bước chọn đối tượng.
3. Thiết lập vào bảng như hình 28, để copy thành ba đối tượng theo một hướng,
khoảng cách giữa các đối tượng là 27mm. Sau cùng kích biểu tượng , để kết
thúc lệnh. Ta được kết quả như hình 29.
4. Tạo bo các cạnh có bán kính bo là 0.5mm.
Hình 27 Hình 28

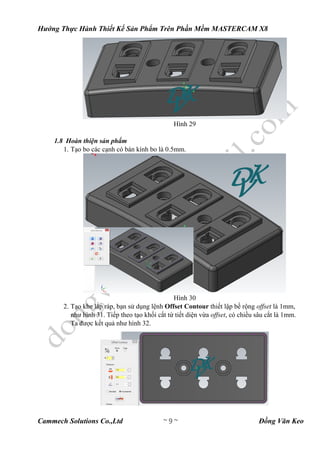

9. Hướng Thực Hành Thiết Kế Sản Phẩm Trên Phần Mềm MASTERCAM X8
Cammech Solutions Co.,Ltd ~ 9 ~ Đồng Văn Keo
Hình 29
1.8 Hoàn thiện sản phẩm
1. Tạo bo các cạnh có bán kính bo là 0.5mm.
Hình 30
2. Tạo khe lắp ráp, bạn sử dụng lệnh Offset Contour thiết lập bề rộng offset là 1mm,
như hình 31. Tiếp theo tạo khối cắt từ tiết diện vừa offset, có chiều sâu cắt là 1mm.
Ta được kết quả như hình 32.

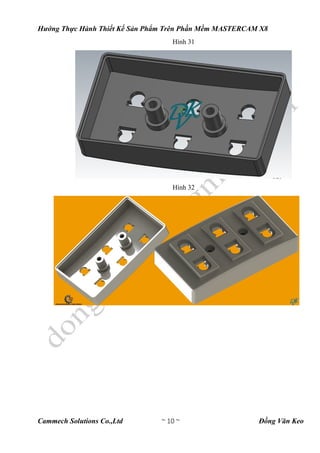

10. Hướng Thực Hành Thiết Kế Sản Phẩm Trên Phần Mềm MASTERCAM X8
Cammech Solutions Co.,Ltd ~ 10 ~ Đồng Văn Keo
Hình 31
Hình 32
