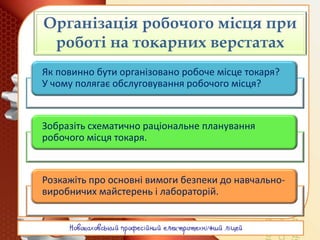

Організація робочого місця при
роботі на токарних верстатах
Як повинно бути організовано робоче місце токаря?
У чому полягає обслуговування робочого місця?
Зобразіть схематично раціональне планування
робочого місця токаря.
Розкажіть про основні вимоги безпеки до навчально-
виробничих майстерень і лабораторій.

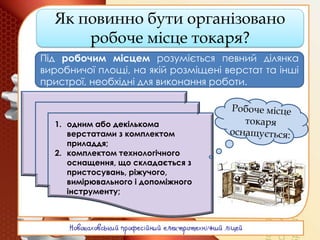

Як повинно бути організовано
робоче місце токаря?
Під робочим місцем розуміється певний ділянка
виробничої площі, на якій розміщені верстат та інші
пристрої, необхідні для виконання роботи.
1. одним або декількома
верстатами з комплектом
приладдя;
2. комплектом технологічного
оснащення, що складається з
пристосувань, ріжучого,
вимірювального і допоміжного
інструменту;
Робоче місце токаря оснащується:
1. комплектом технічної документації, постійно знаходиться
на робочому місці (інструкції, довідники, допоміжні
таблиці та інше);
2. комплектом предметів догляду за верстатом і робочим
місцем (маслянки, щітки, гачки, совки, обтиральні
матеріали, тощо);
3. інструментальними шафами, підставками, планшетами,
стелажами;
4. пересувний і переносний тарою для заготовок і
виготовлених деталей;
5. підніжним решітками, робочими меблями, а також
засобами зв’язку.
Робоче місце повинно бути
організоване так, щоб токарю
не потрібно робити зайвих
рухів, які, крім непродуктивної
втрати часу, викликають
додаткову стомлюваність.
Велике значення має
розташування предметів на
робочому місці: все, що робітник
бере правою рукою, повинно
знаходитися праворуч, а
предмети, які беруться лівою
рукою, – зліва; все, що частіше
потрібно, повинно знаходитися
ближче..
Зліва від робочого приблизно на
відстані витягнутої руки і 300 мм
від верстата розташовується
інструментальна тумбочка з
планшеткою для робочого
креслення. Праворуч на такому
ж відстані встановлюється
підставка для ящиків із
заготовками і готовими деталями
і для великих пристосувань.
Позаду верстата на зручному для
робочого відстані закріплюється
на кронштейні поличка для
контрольно-вимірювальних
інструментів. Перед верстатом на
підлозі знаходиться дерев'яна
решітка.
Рис.
Інструментальна
шафка
Продуктивність роботи токаря багато в
чому залежить від правильного
обслуговування робочого місця, яке
включає:
1) своєчасне забезпечення виробничим
завданням, технічною документацією,
заготовками, інструментами і
пристосуваннями;
2) виробничий інструктаж;
3) технічний контроль за якістю обробки
деталей і приймання їх після виготовлення;
4) догляд зa верстатом і періодичний ремонт;
5) підтримання на робочому місці належної
чистоти і порядку.
Працівники технічного контролю
обслуговують робоче місце протягом
всієї робочої зміни, виконуючи
періодичну перевірку оброблюваних
деталей з метою попередження
браку, а також контроль і приймання
остаточно виготовлених деталей.
Усунення випадкових пошкоджень,
планові огляди і ремонти верстата
виробляються прикріпленими до
ділянки слюсаря - ремонтниками та
електриками.
Щоденний догляд за верстатом,
дотримання чистоти і порядку на
робочому місці та змащення верстата
ставиться в обов'язки самого
робітника.
Температура повітря в майстернях,
навіть у холодну пору року, не
повинна бути нижчою за 18–20° С, у
майстернях механічної обробки – 16–
18° С. Для створення відповідного
мікроклімату на робочих місцях
приміщення майстерень обладнують
вентиляційними та опалювальними
пристроями.
У місцях значного виділення пилу
(токарні верстати для обробки
деревини тощо) мають
передбачатися відсмоктувачі з
фільтрами. Роботи, за яких
можливе виникнення отруйних
газів, слід проводити у витяжних
шафах.
