TCP/IP merupakan protokol komunikasi yang terdiri dari beberapa lapis protokol yang saling terhubung, mulai dari lapis fisik hingga aplikasi. Setiap lapis memiliki fungsi khusus untuk mengirim dan menerima paket data secara berurutan antar host di jaringan komputer.

1. TCP/IP suite

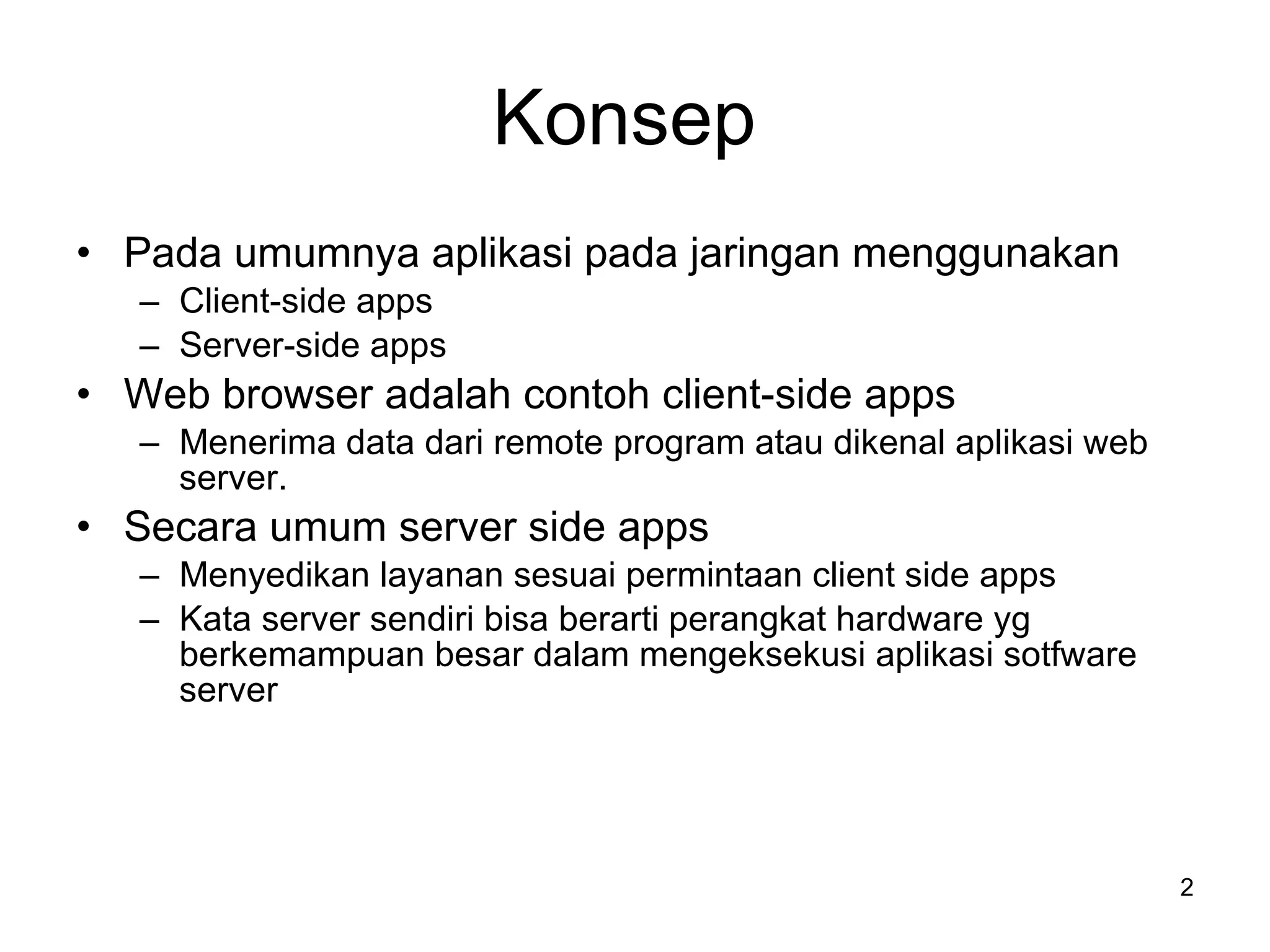

2. Konsep Pada umumnya aplikasi pada jaringan menggunakan Client-side apps Server-side apps Web browser adalah contoh client-side apps Menerima data dari remote program atau dikenal aplikasi web server. Secara umum server side apps Menyedikan layanan sesuai permintaan client side apps Kata server sendiri bisa berarti perangkat hardware yg berkemampuan besar dalam mengeksekusi aplikasi sotfware server

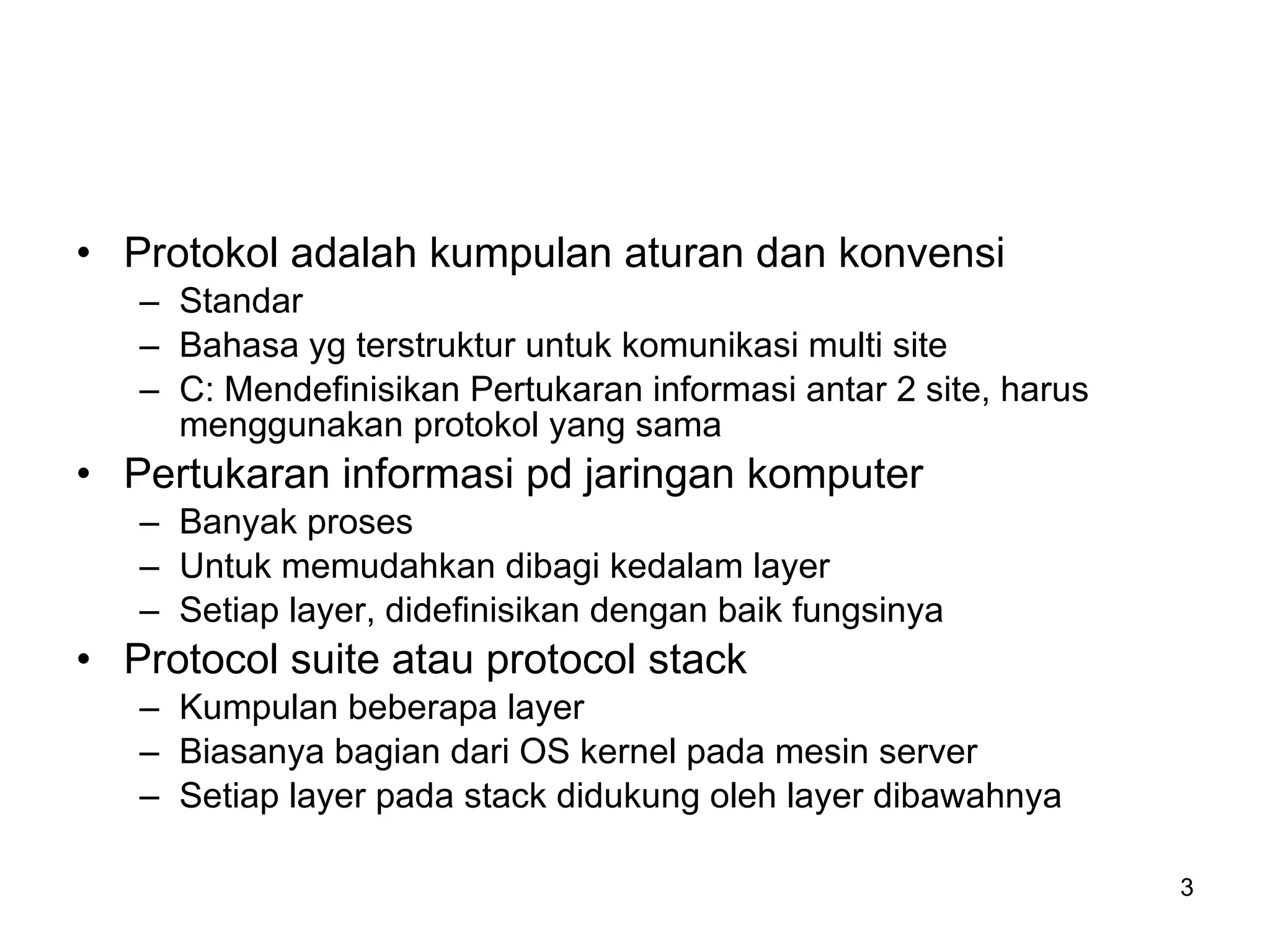

3. Protokol adalah kumpulan aturan dan konvensi Standar Bahasa yg terstruktur untuk komunikasi multi site C: Mendefinisikan Pertukaran informasi antar 2 site, harus menggunakan protokol yang sama Pertukaran informasi pd jaringan komputer Banyak proses Untuk memudahkan dibagi kedalam layer Setiap layer, didefinisikan dengan baik fungsinya Protocol suite atau protocol stack Kumpulan beberapa layer Biasanya bagian dari OS kernel pada mesin server Setiap layer pada stack didukung oleh layer dibawahnya

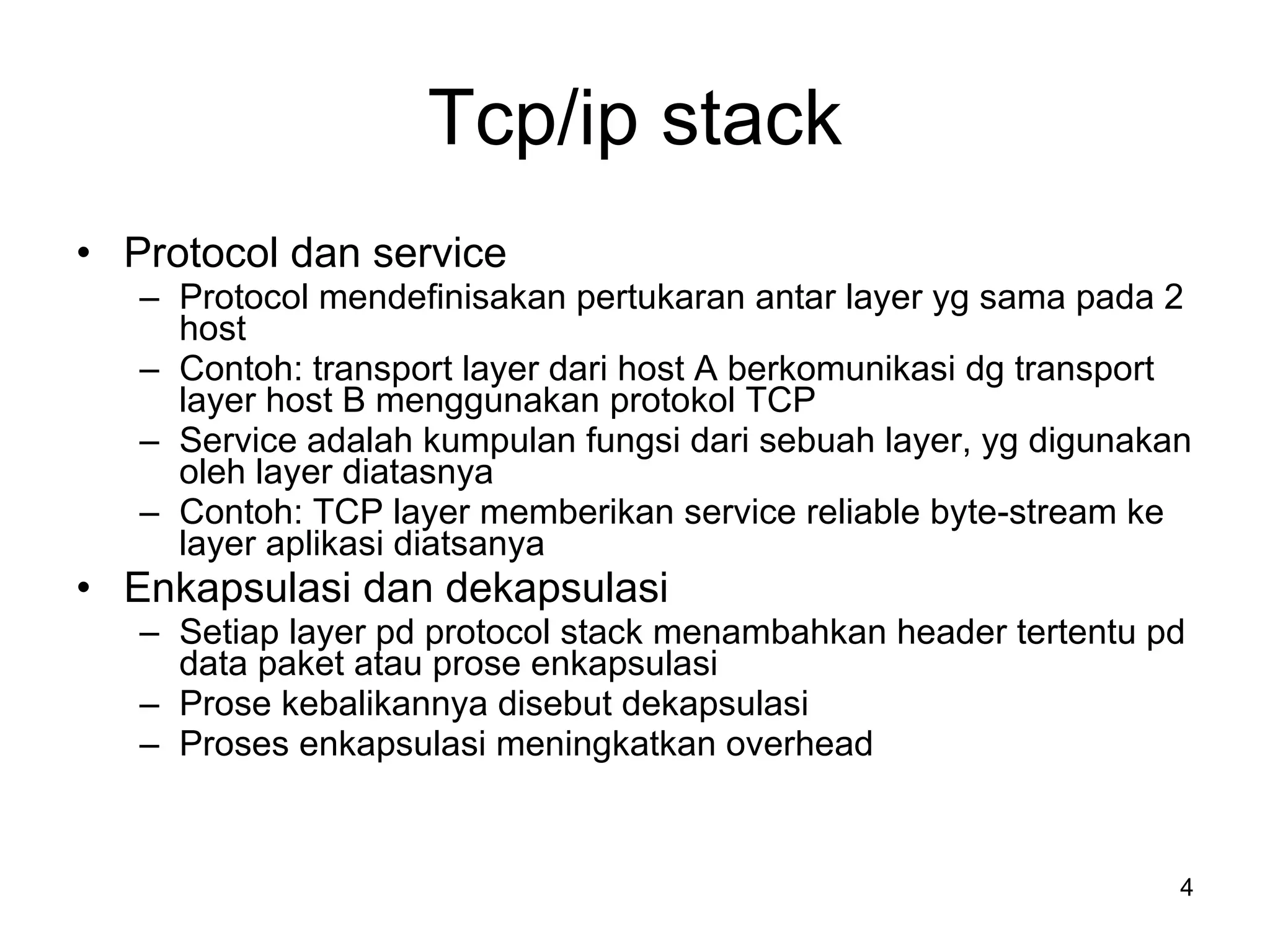

4. Tcp/ip stack Protocol dan service Protocol mendefinisakan pertukaran antar layer yg sama pada 2 host Contoh: transport layer dari host A berkomunikasi dg transport layer host B menggunakan protokol TCP Service adalah kumpulan fungsi dari sebuah layer, yg digunakan oleh layer diatasnya Contoh: TCP layer memberikan service reliable byte-stream ke layer aplikasi diatsanya Enkapsulasi dan dekapsulasi Setiap layer pd protocol stack menambahkan header tertentu pd data paket atau prose enkapsulasi Prose kebalikannya disebut dekapsulasi Proses enkapsulasi meningkatkan overhead

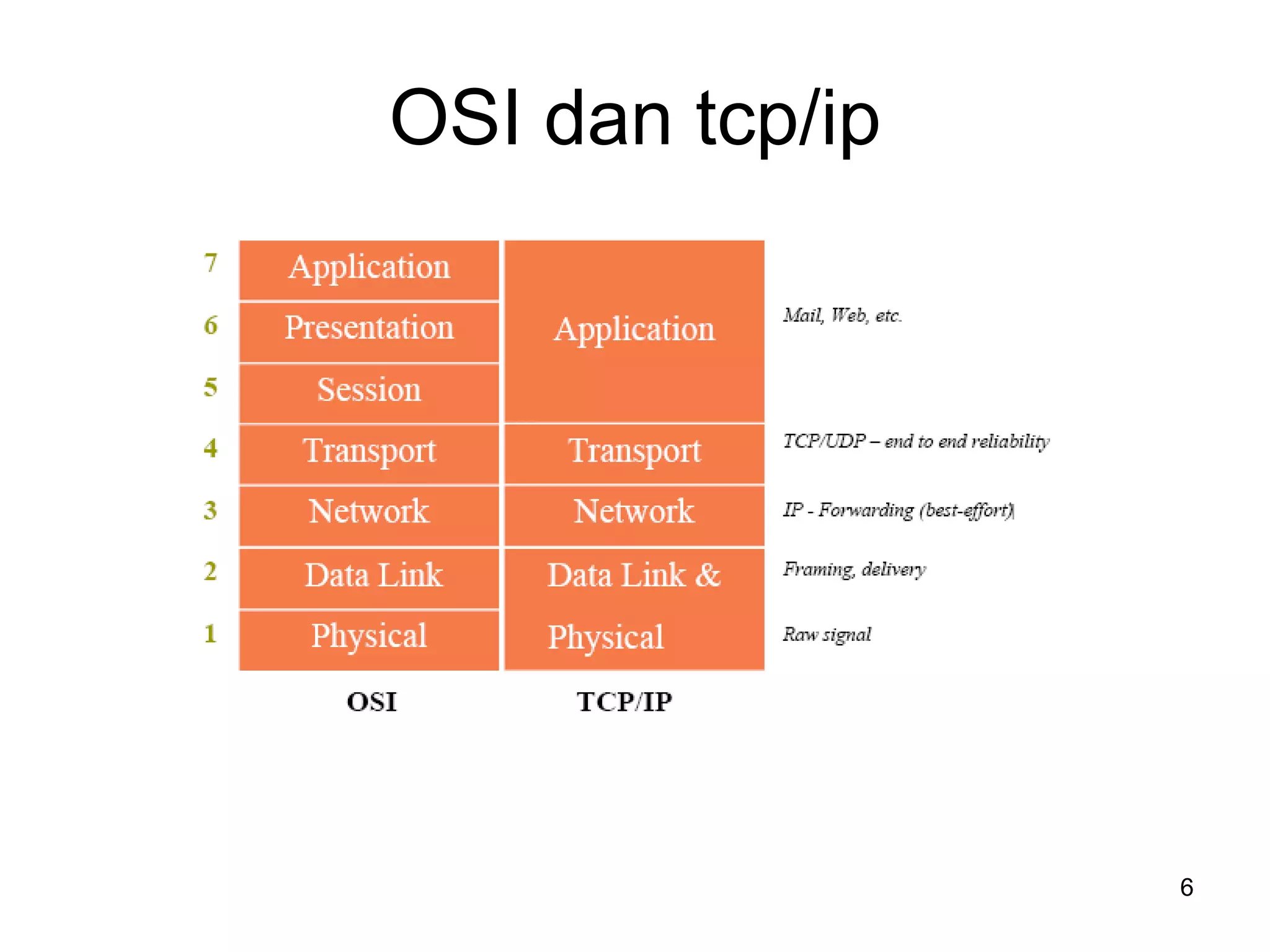

6. OSI dan tcp/ip

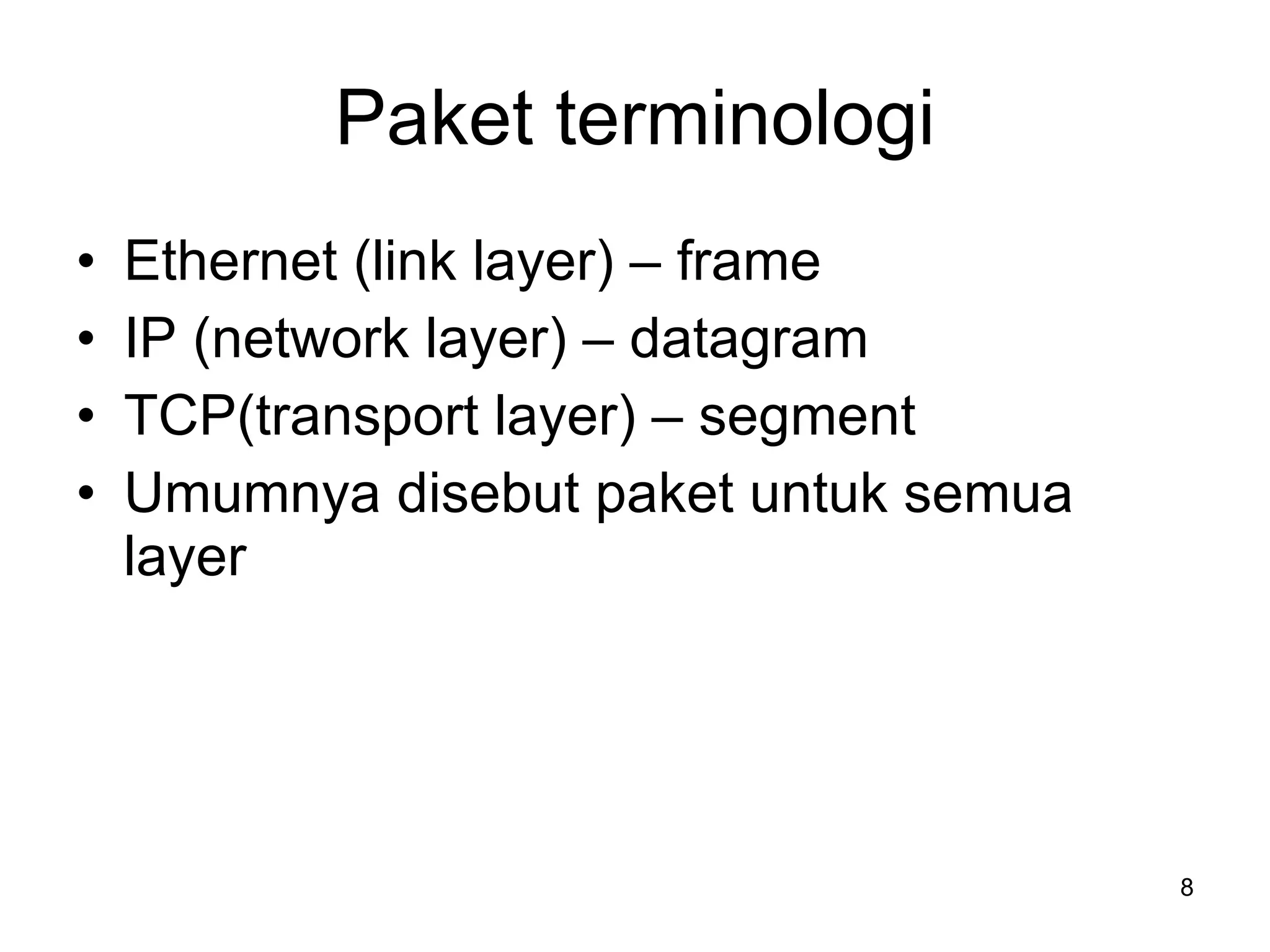

8. Paket terminologi Ethernet (link layer) – frame IP (network layer) – datagram TCP(transport layer) – segment Umumnya disebut paket untuk semua layer

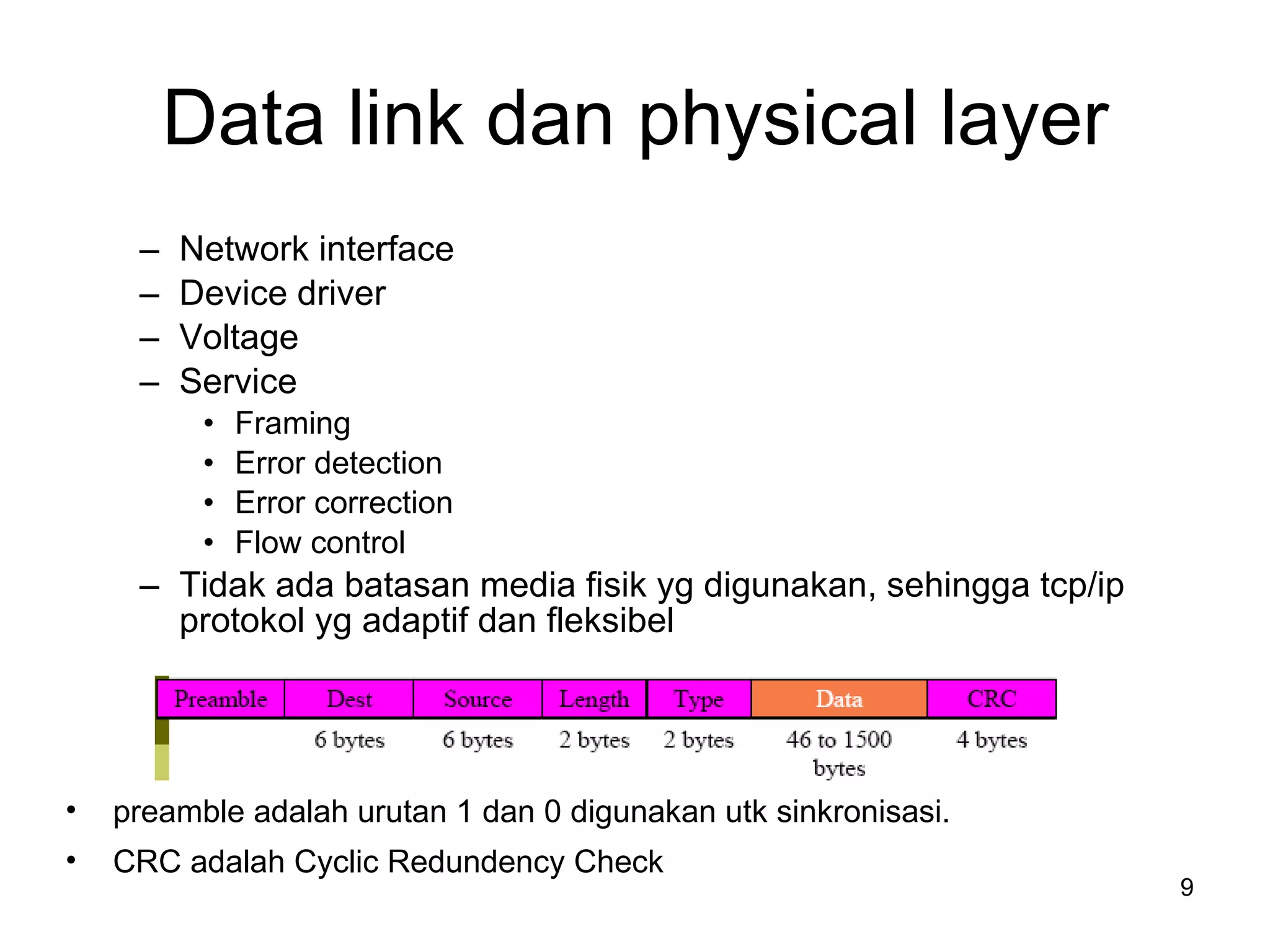

9. Data link dan physical layer Network interface Device driver Voltage Service Framing Error detection Error correction Flow control Tidak ada batasan media fisik yg digunakan, sehingga tcp/ip protokol yg adaptif dan fleksibel preamble adalah urutan 1 dan 0 digunakan utk sinkronisasi . CRC adalah Cyclic Redundency Check

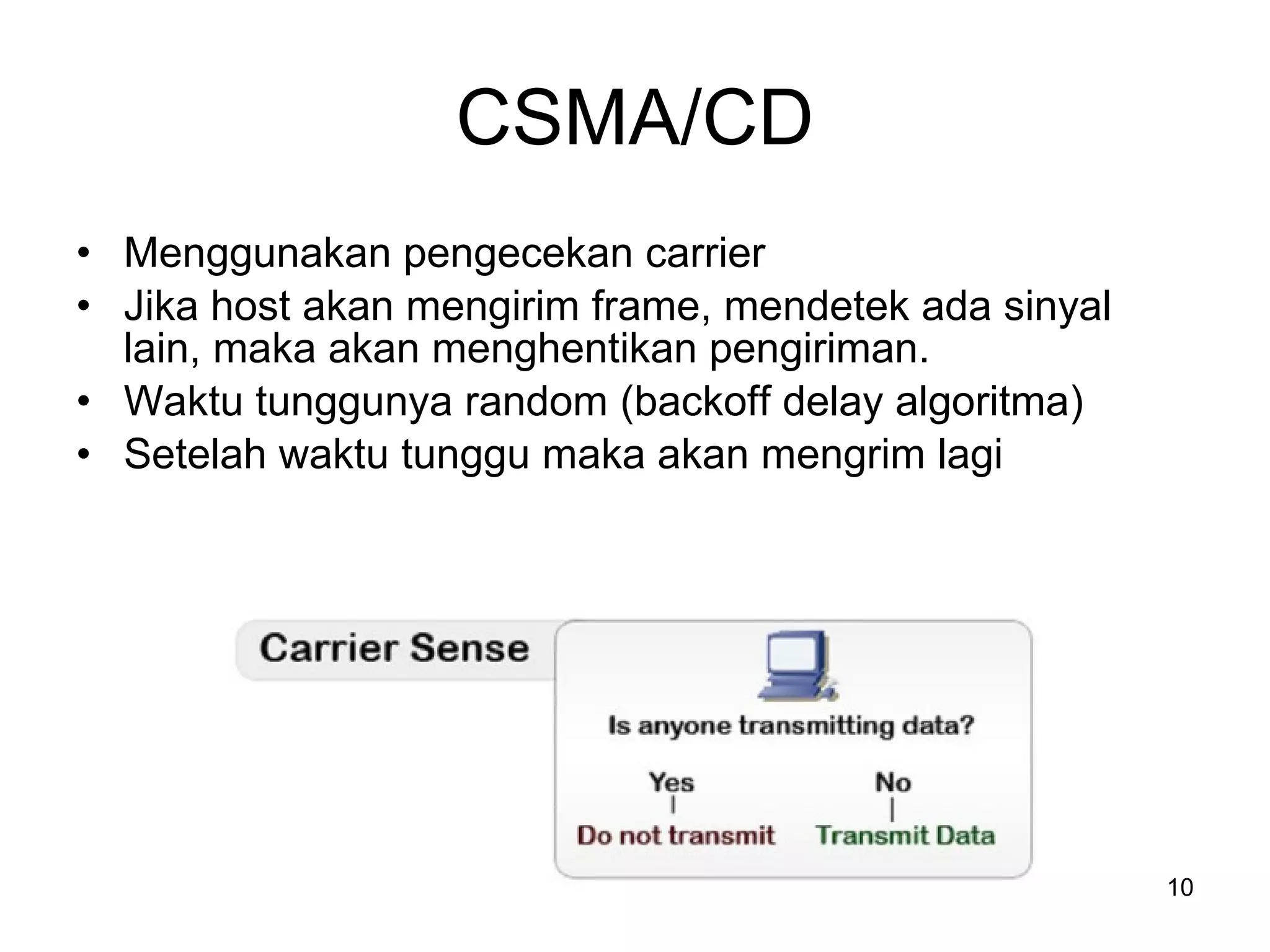

10. CSMA/CD Menggunakan pengecekan carrier Jika host akan mengirim frame, mendetek ada sinyal lain, maka akan menghentikan pengiriman. Waktu tunggunya random (backoff delay algoritma) Setelah waktu tunggu maka akan mengrim lagi

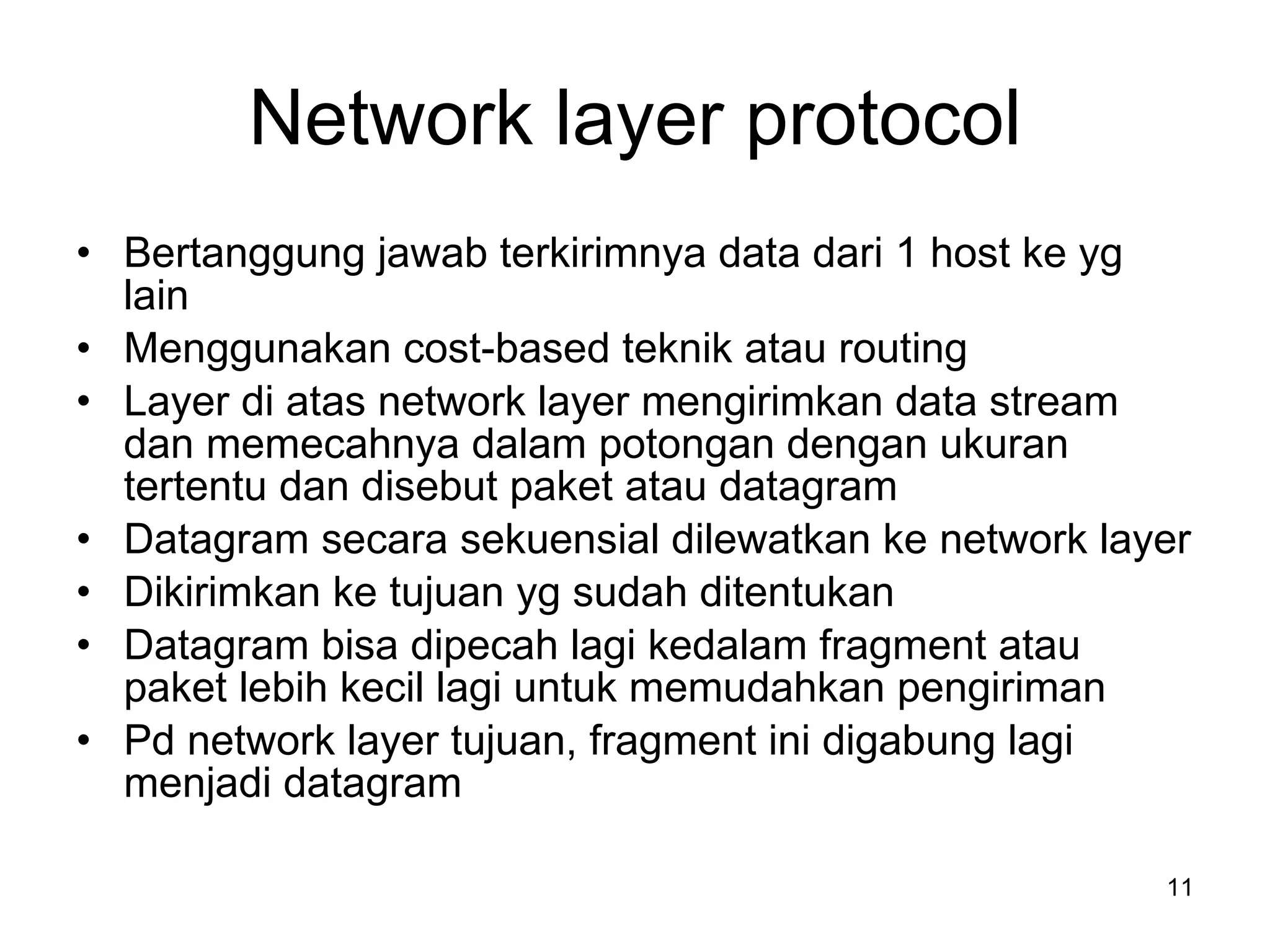

11. Network layer protocol Bertanggung jawab terkirimnya data dari 1 host ke yg lain Menggunakan cost-based teknik atau routing Layer di atas network layer mengirimkan data stream dan memecahnya dalam potongan dengan ukuran tertentu dan disebut paket atau datagram Datagram secara sekuensial dilewatkan ke network layer Dikirimkan ke tujuan yg sudah ditentukan Datagram bisa dipecah lagi kedalam fragment atau paket lebih kecil lagi untuk memudahkan pengiriman Pd network layer tujuan, fragment ini digabung lagi menjadi datagram

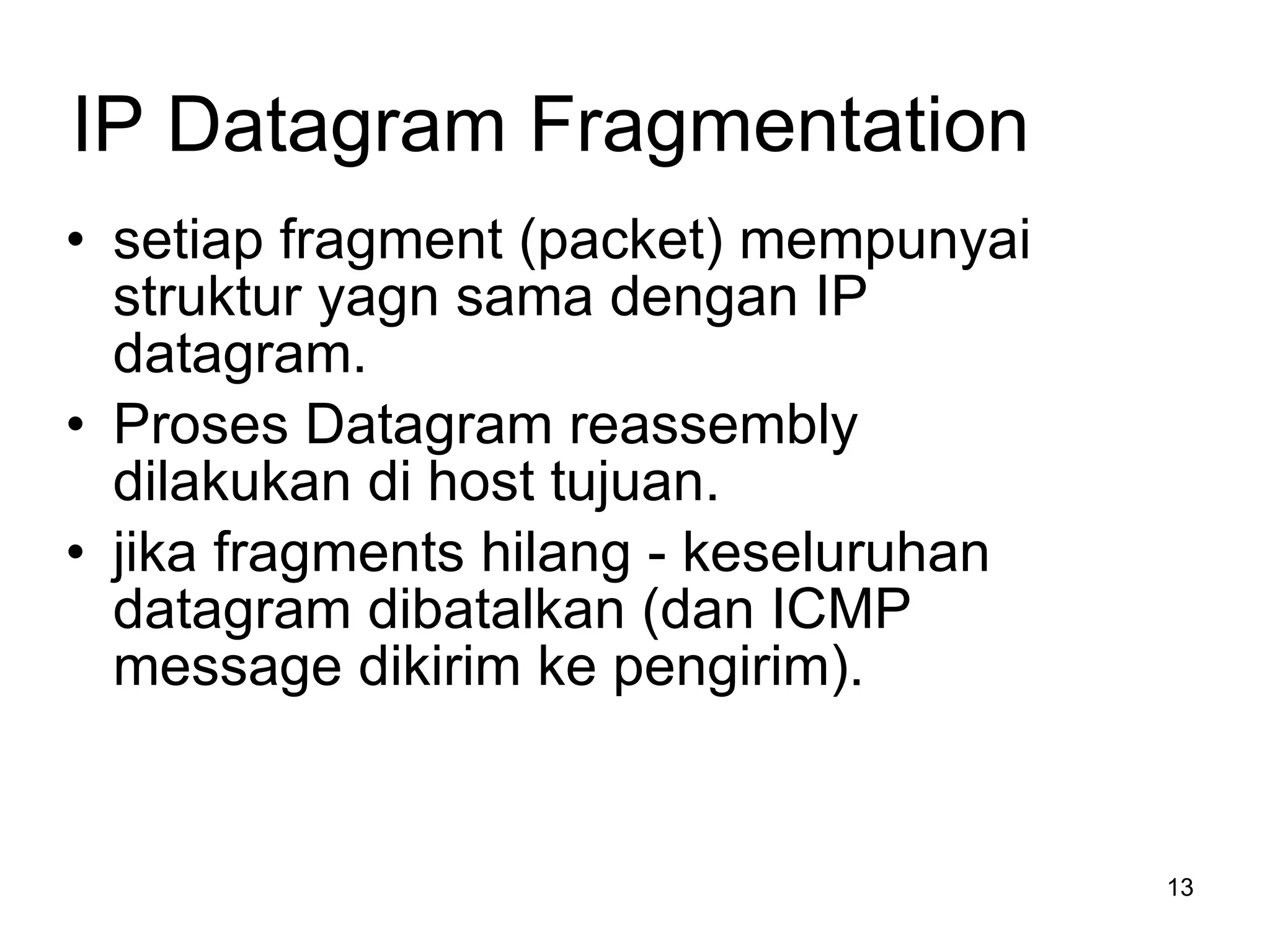

13. IP Datagram Fragmentation setiap fragment (packet) mempunyai struktur yagn sama dengan IP datagram. Proses Datagram reassembly dilakukan di host tujuan . jika fragments hilang - keseluruhan datagram dibatalkan ( dan ICMP message dikirim ke pengirim ).

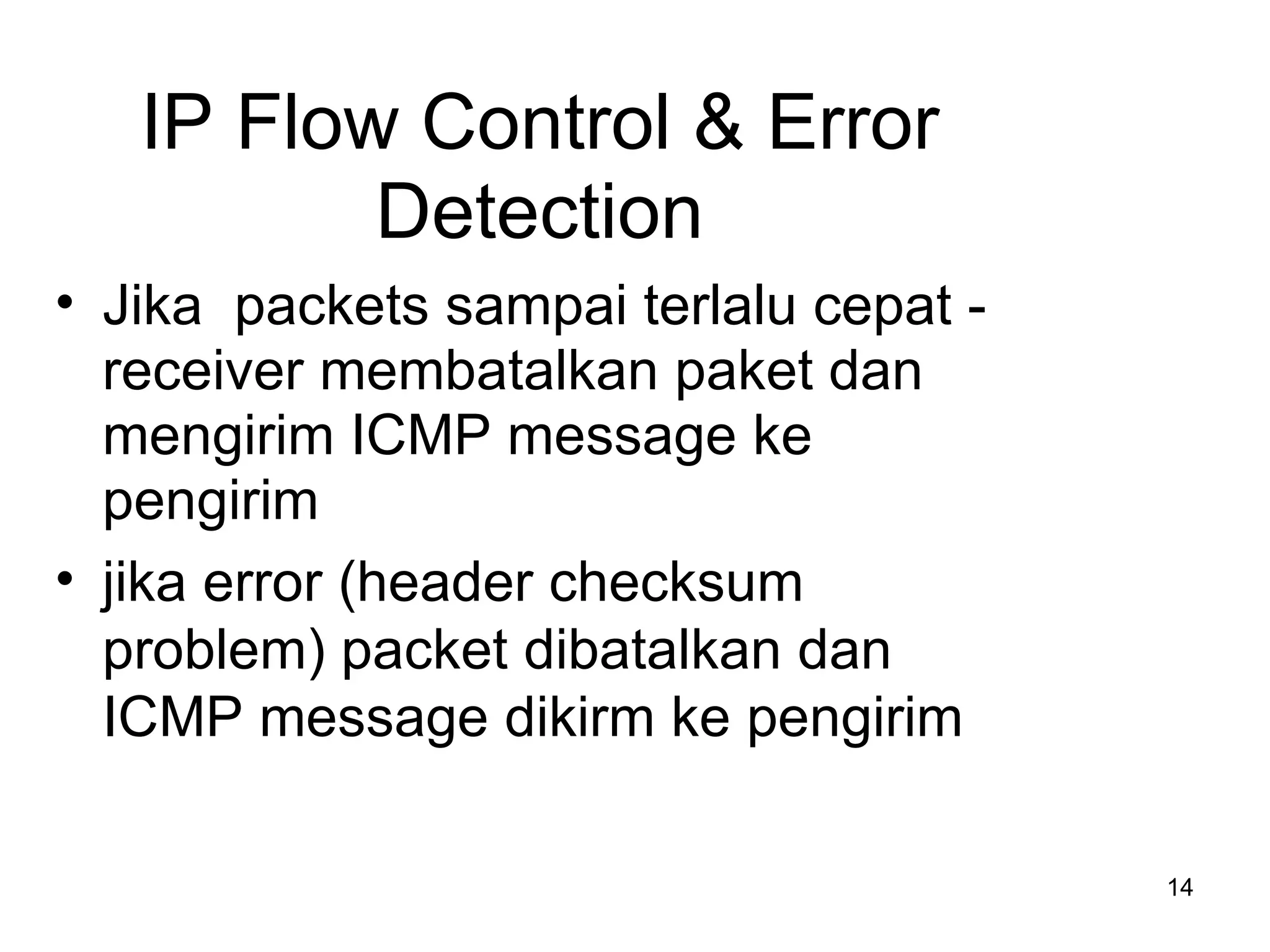

14. IP Flow Control & Error Detection Jika packets sampai terlalu cepat - receiver membatalkan paket dan mengirim ICMP message ke pengirim jika error (header checksum problem) packet dibatalkan dan ICMP message dikirm ke pengirim

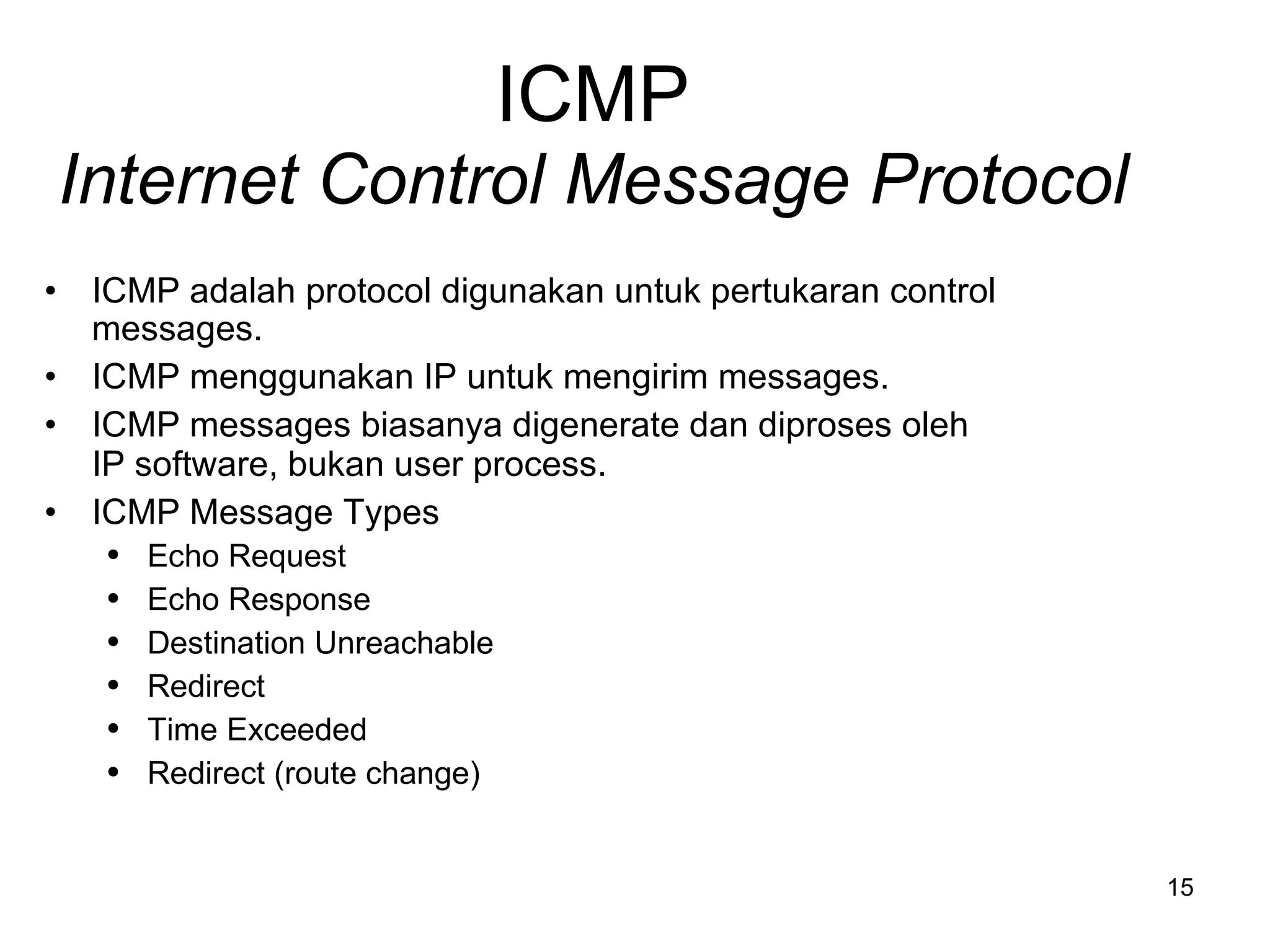

15. ICMP Internet Control Message Protocol ICMP adalah protocol digunakan untuk pertukaran control messages. ICMP menggunakan IP untuk mengirim messages. ICMP messages biasanya digenerate dan diproses oleh IP software, bukan user process. ICMP Message Types Echo Request Echo Response Destination Unreachable Redirect Time Exceeded Redirect (route change)

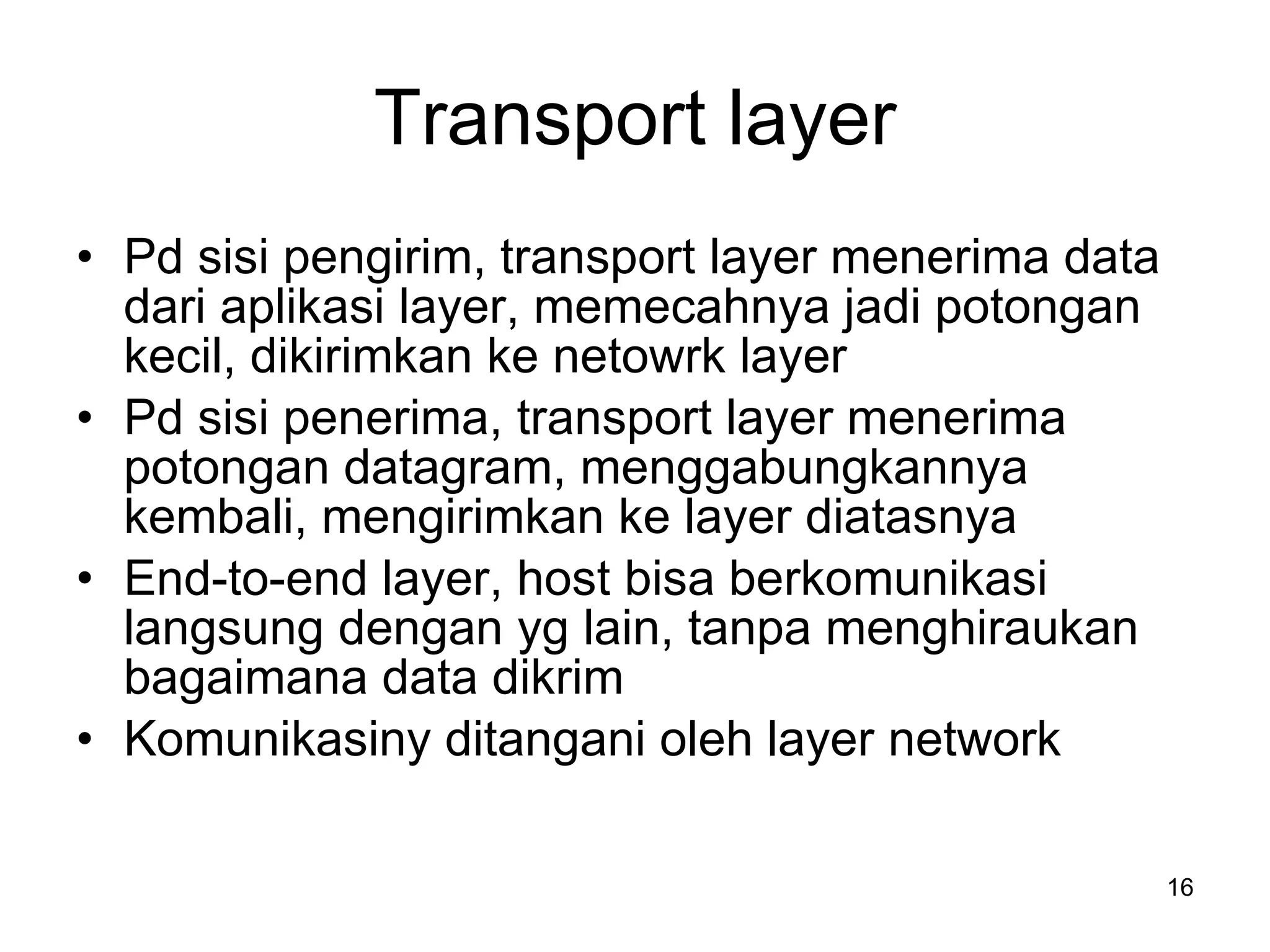

16. Transport layer Pd sisi pengirim, transport layer menerima data dari aplikasi layer, memecahnya jadi potongan kecil, dikirimkan ke netowrk layer Pd sisi penerima, transport layer menerima potongan datagram, menggabungkannya kembali, mengirimkan ke layer diatasnya End-to-end layer, host bisa berkomunikasi langsung dengan yg lain, tanpa menghiraukan bagaimana data dikrim Komunikasiny ditangani oleh layer network

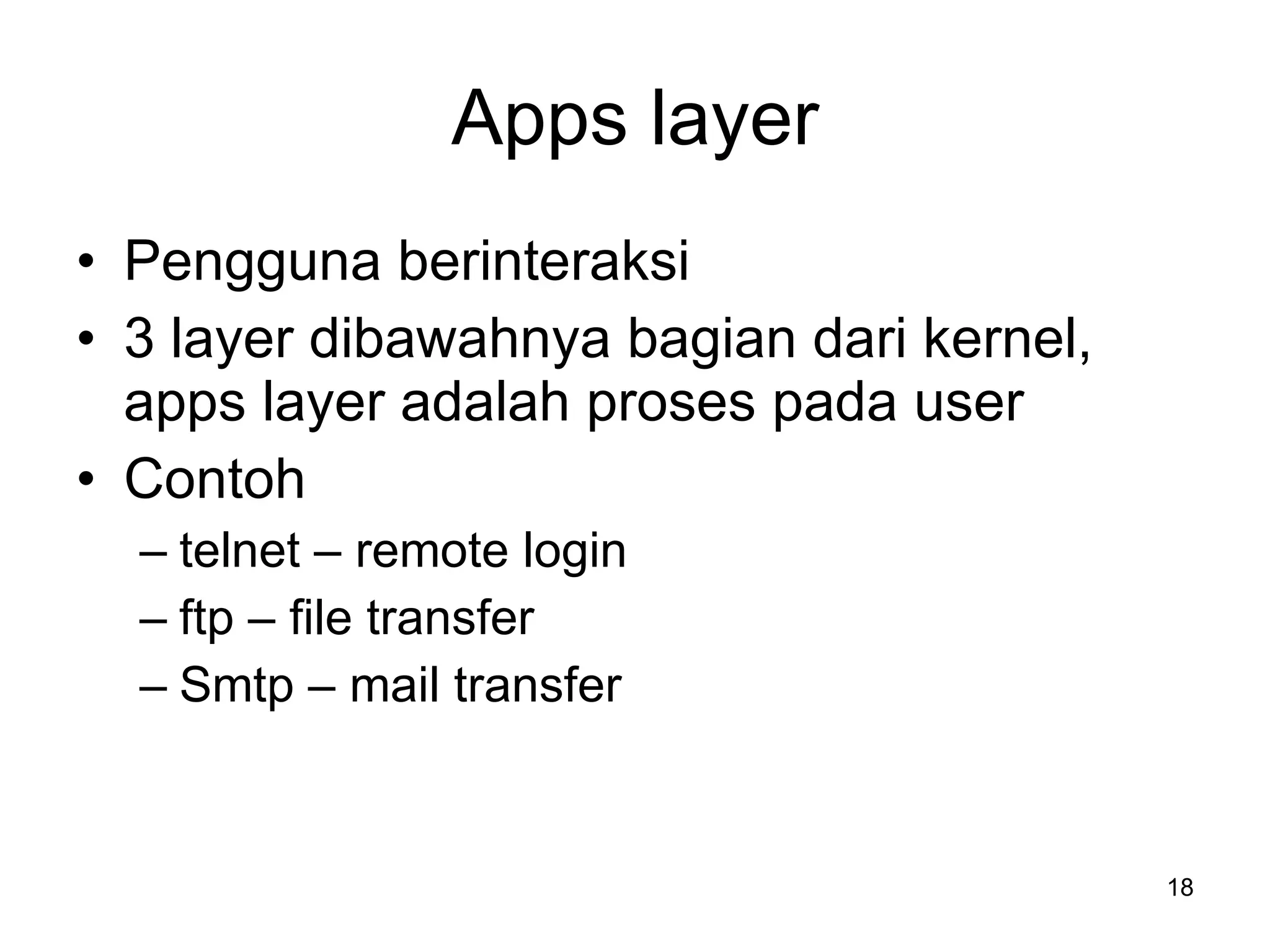

18. Apps layer Pengguna berinteraksi 3 layer dibawahnya bagian dari kernel, apps layer adalah proses pada user Contoh telnet – remote login ftp – file transfer Smtp – mail transfer

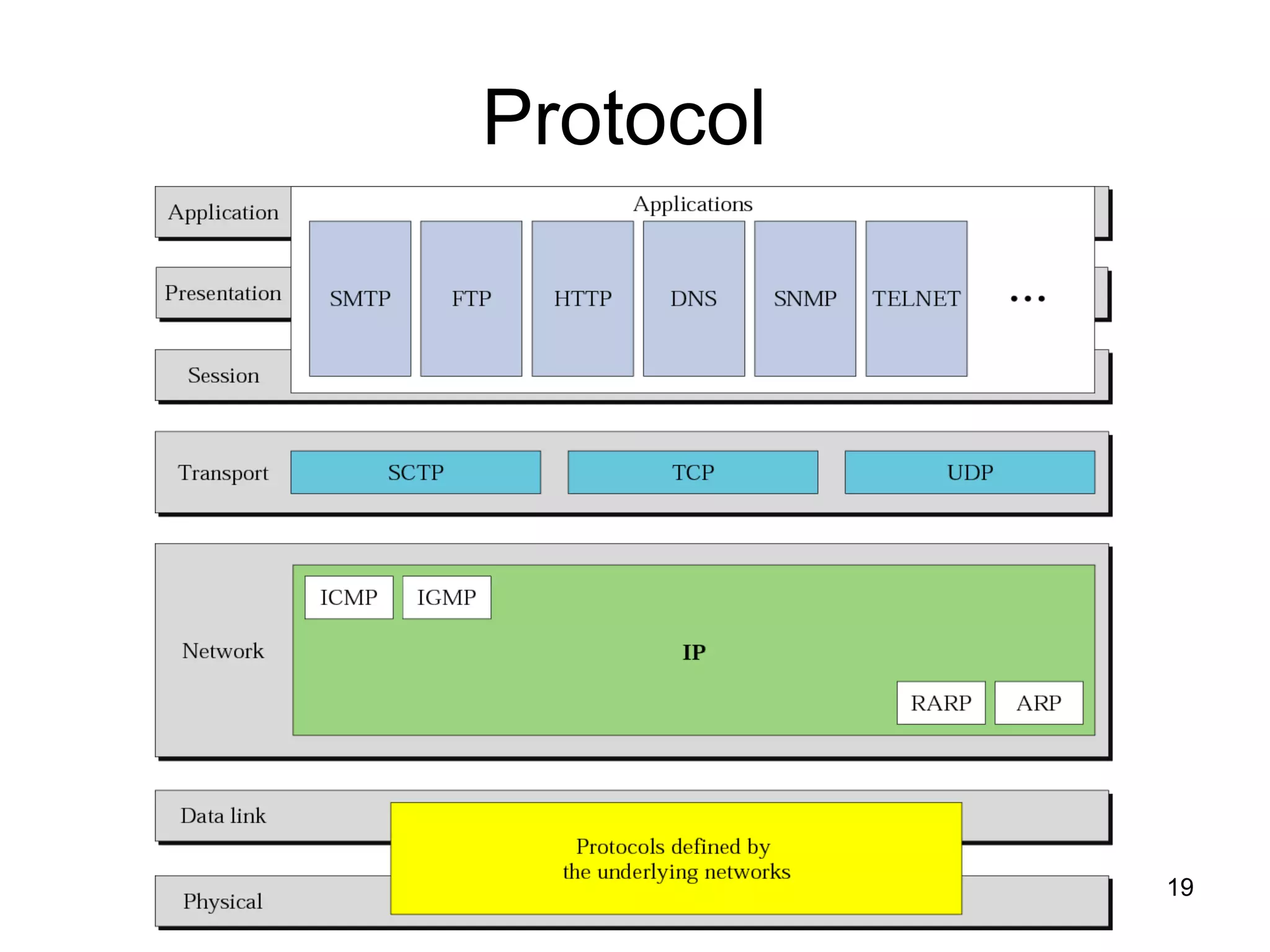

19. Protocol

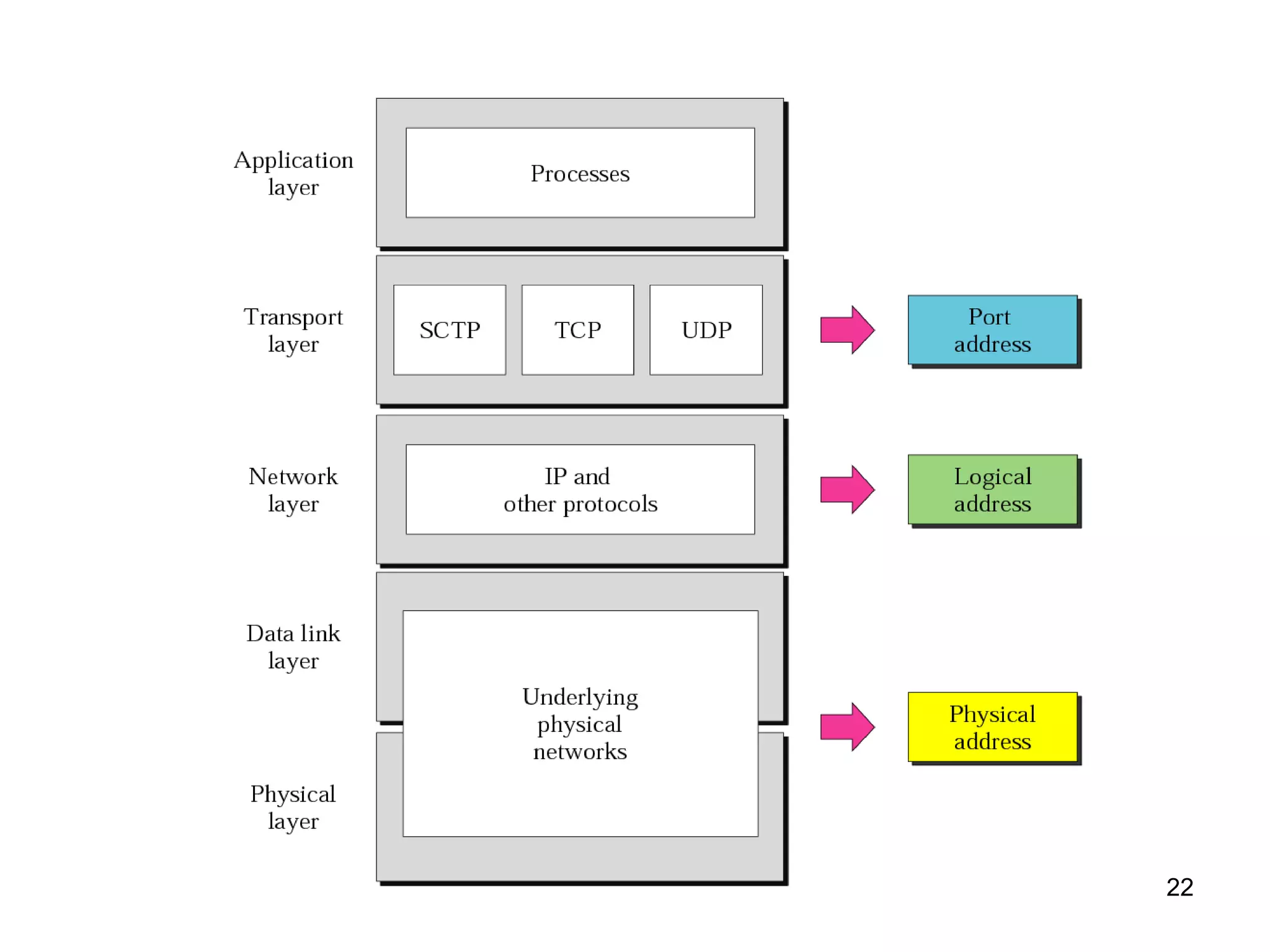

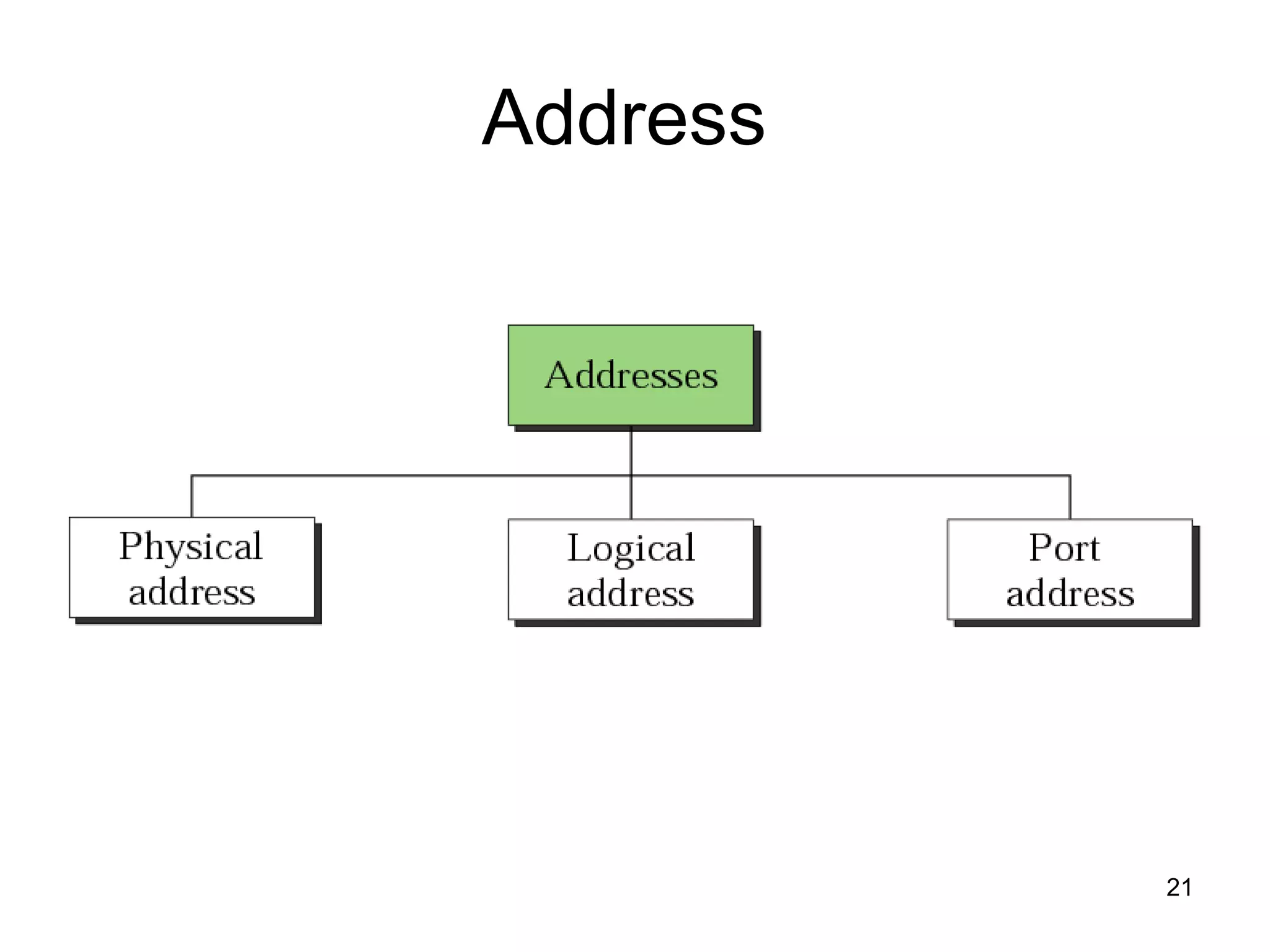

21. Address

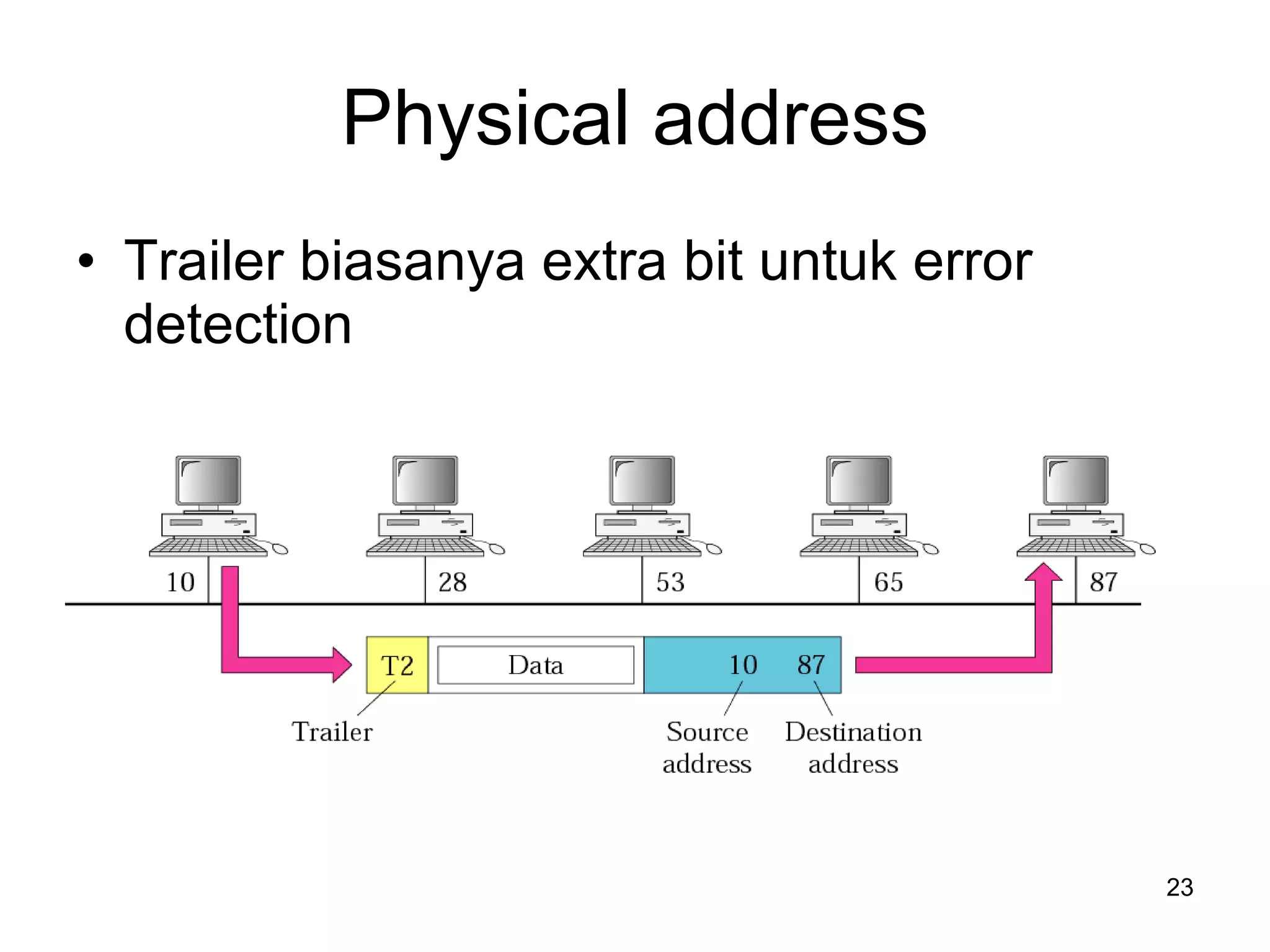

23. Physical address Trailer biasanya extra bit untuk error detection

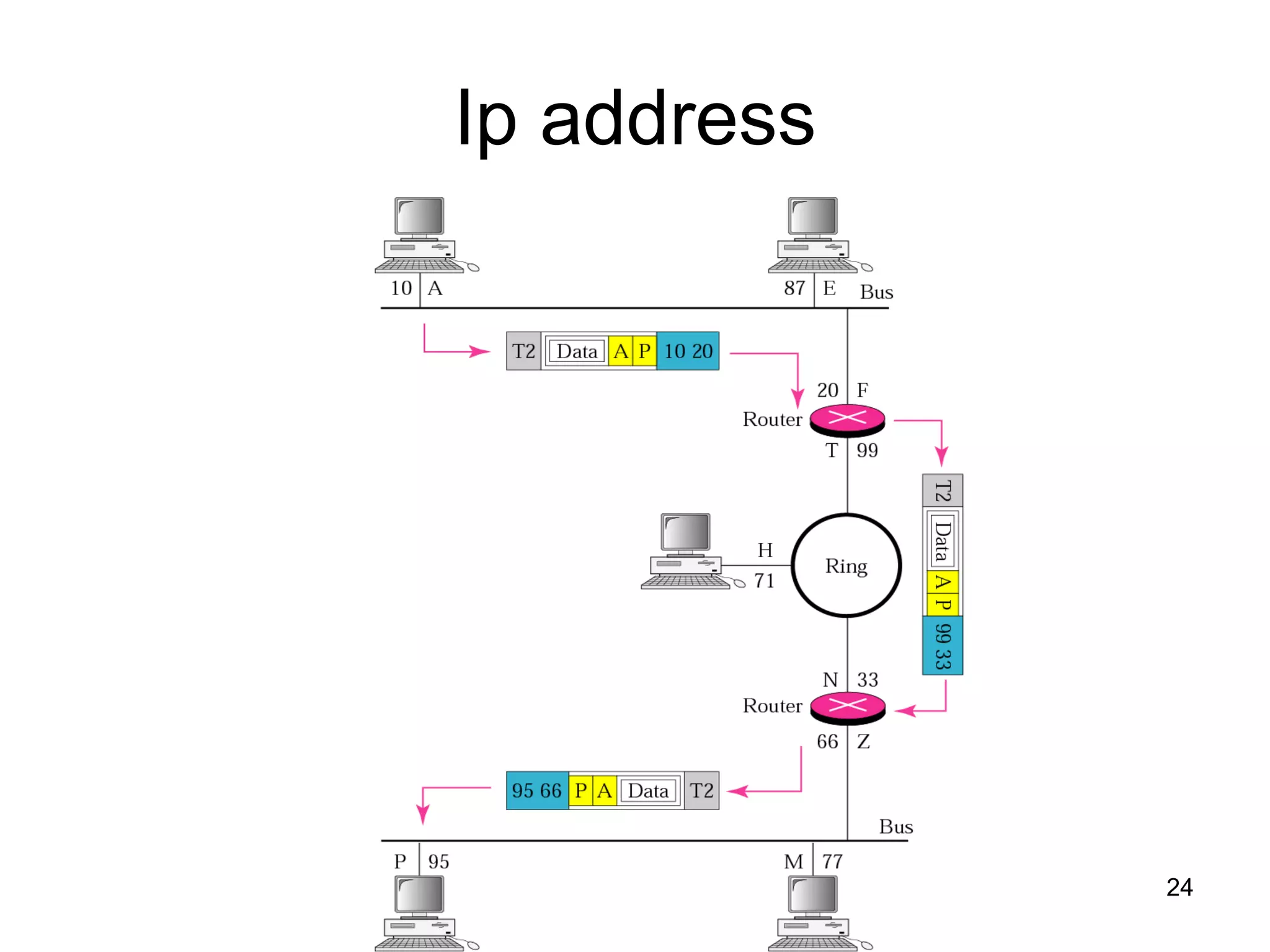

24. Ip address

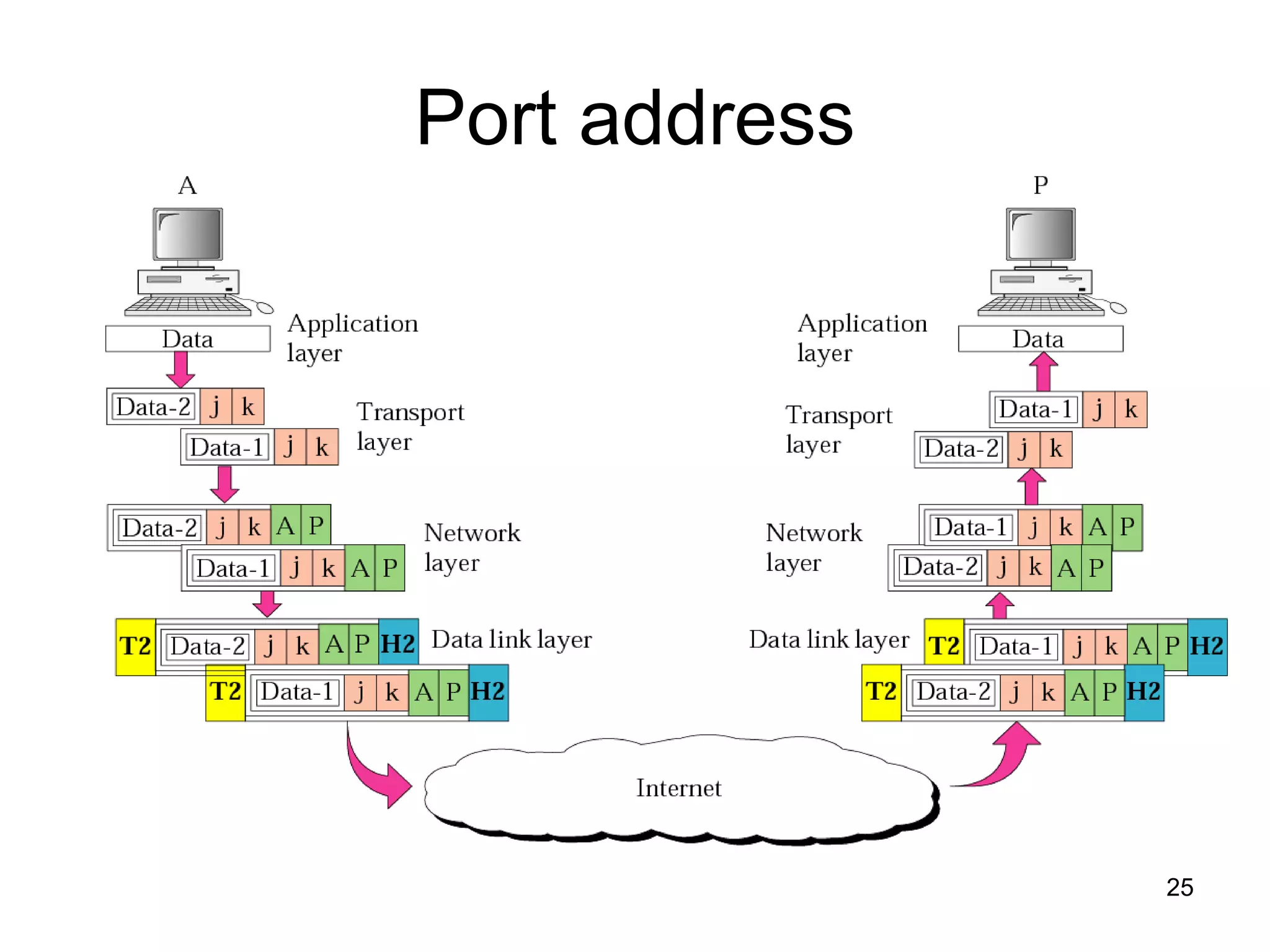

25. Port address

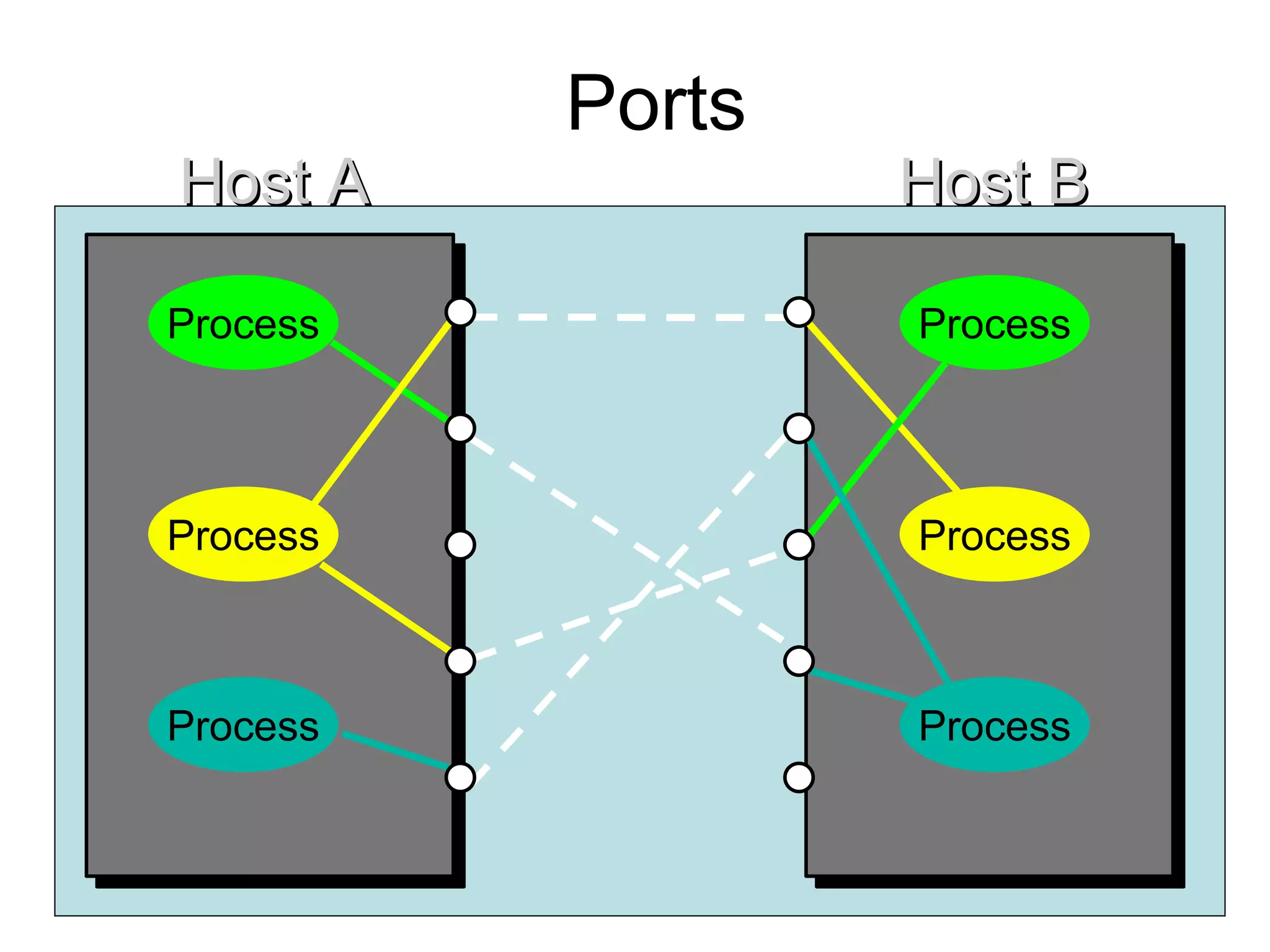

26. Ports Host A Host B Process Process Process Process Process Process

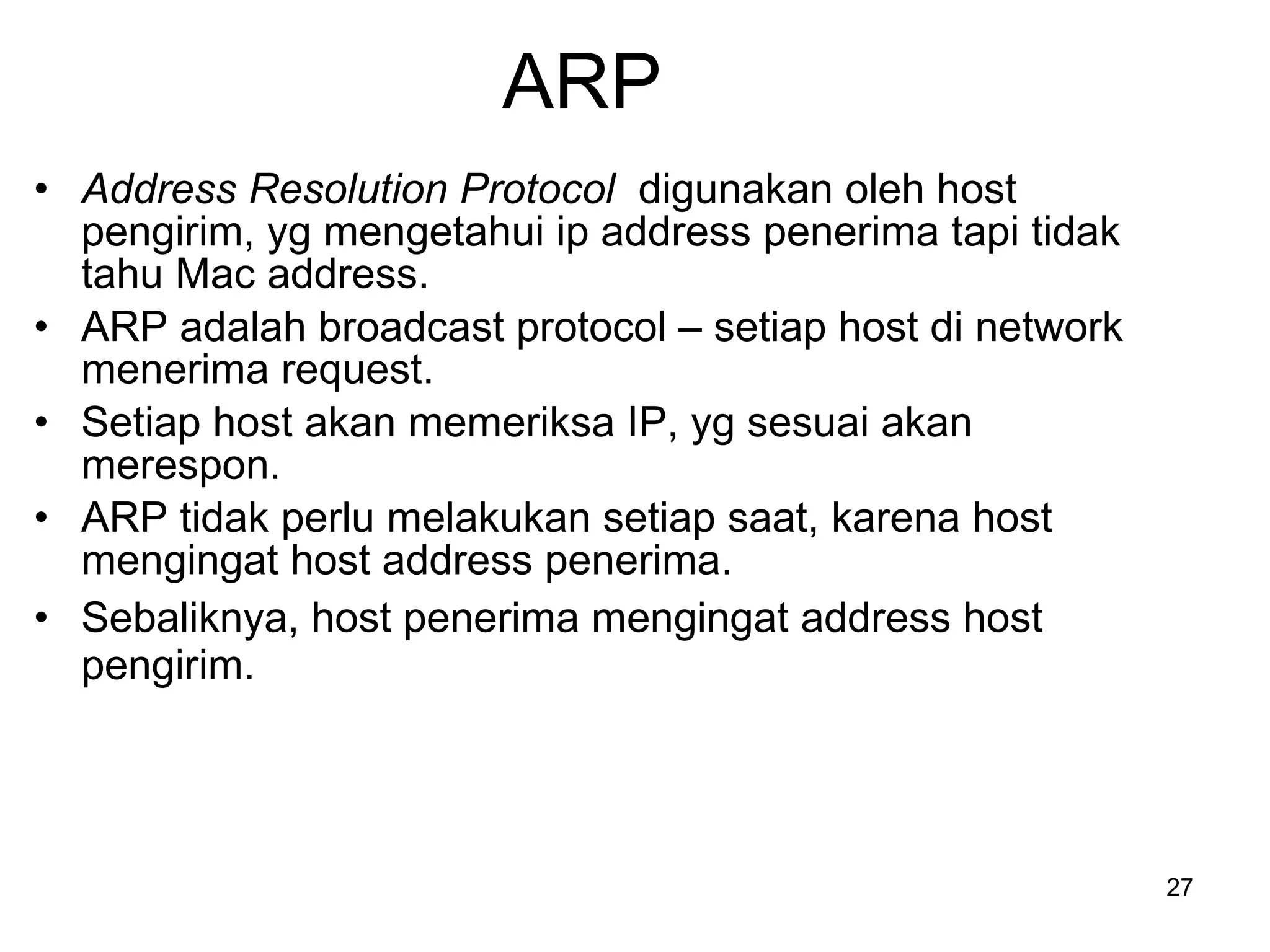

27. ARP Address Resolution Protocol digunakan oleh host pengirim, yg mengetahui ip address penerima tapi tidak tahu Mac address . ARP adalah broadcast protocol – setiap host di network menerima request . Setiap host akan memeriksa IP, yg sesuai akan merespon . ARP tidak perlu melakukan setiap saat, karena host mengingat host address penerima . Sebaliknya, host penerima mengingat address host pengirim .

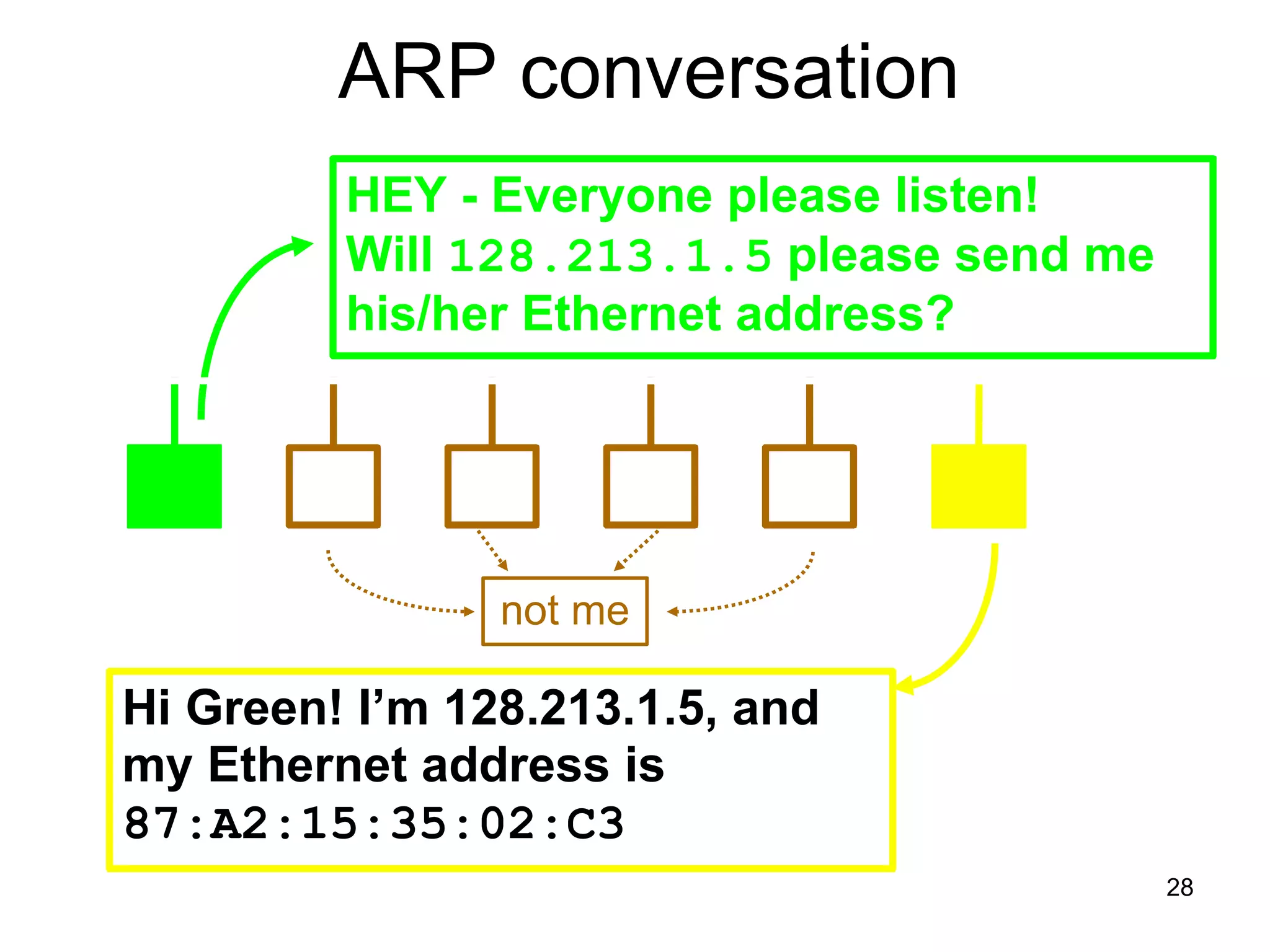

28. ARP conversation HEY - Everyone please listen! Will 128.213.1.5 please send me his/her Ethernet address? not me Hi Green! I’m 128.213.1.5, and my Ethernet address is 87:A2:15:35:02:C3

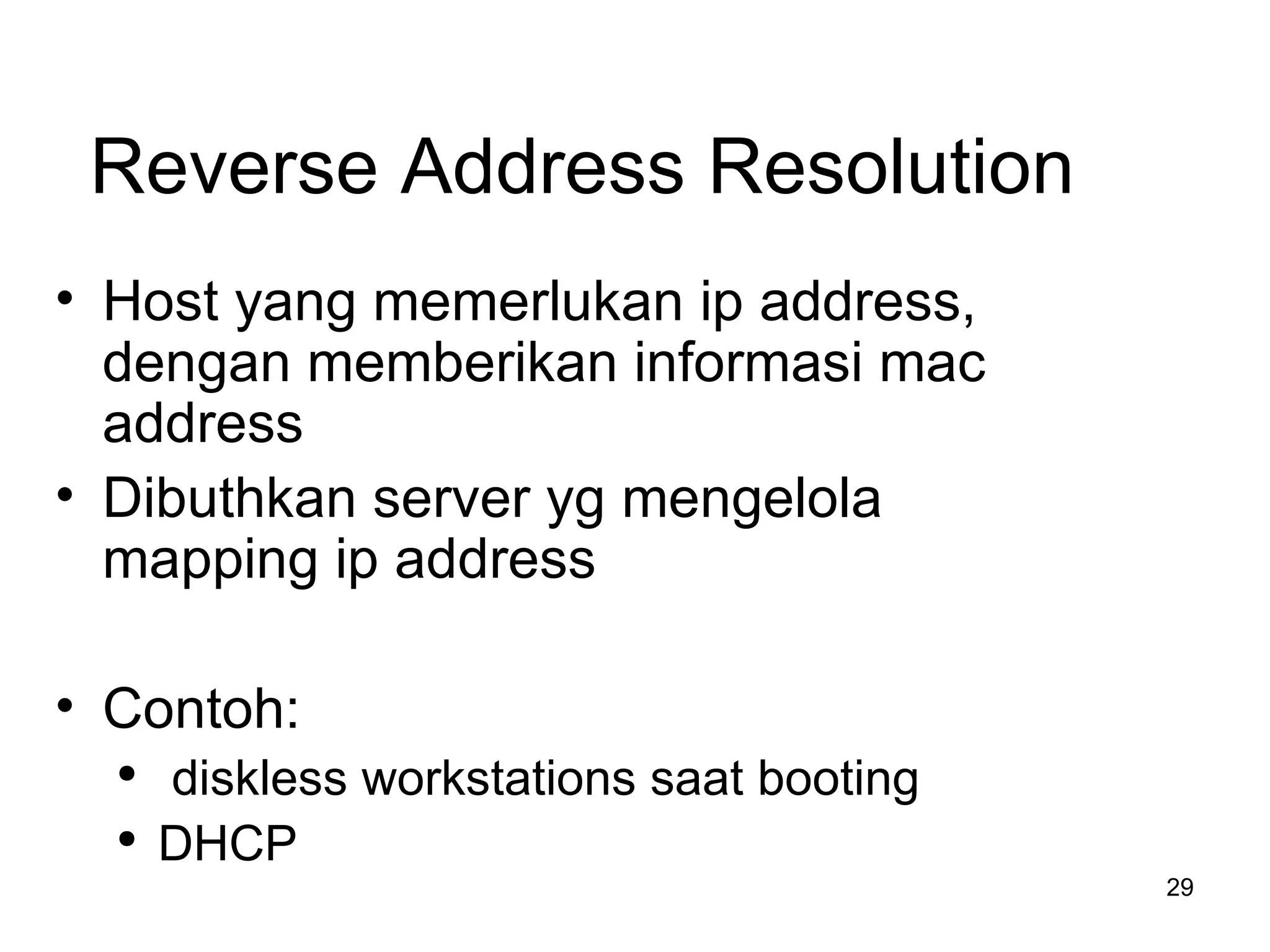

29. Reverse Address Resolution Host yang memerlukan ip address, dengan memberikan informasi mac address Dibuthkan server yg mengelola mapping ip address Contoh: diskless workstations saat booting DHCP

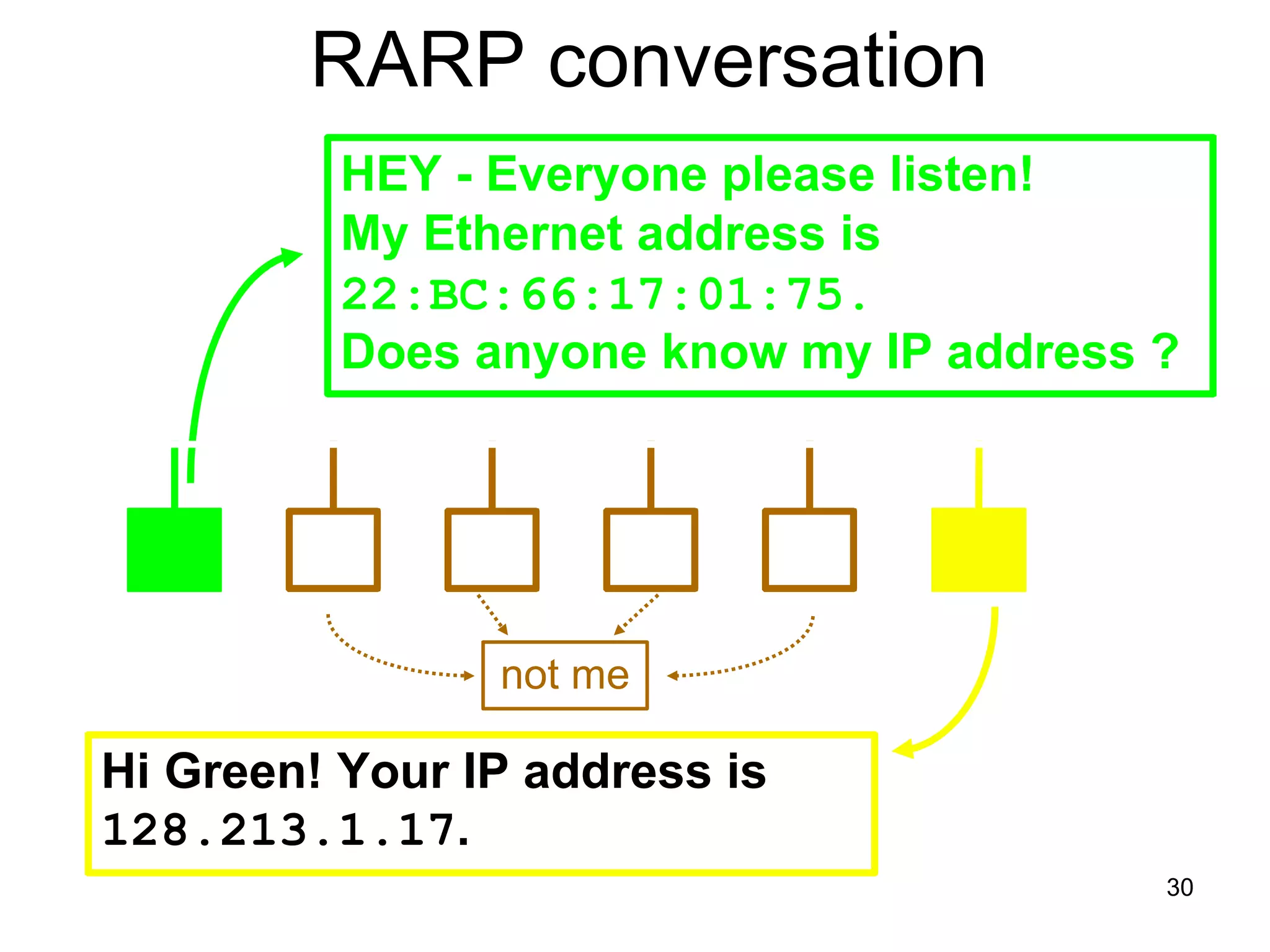

30. RARP conversation HEY - Everyone please listen! My Ethernet address is 22:BC:66:17:01:75. Does anyone know my IP address ? Hi Green! Your IP address is 128.213.1.17 . not me
