DMS와 SCT를 활용한 Oracle에서 Open Source DB로의 전환

DMS와 SCT를 활용한 ORACLE에서 OPEN SOURCE DB로의 전환
© 2022, Amazon Web Services, Inc. or its affiliates.
Database Migration Service와
Schema Conversion Tool을
활용한 Oracle에서
Open Source DB로의 전환
Senior Partner Solutions Architect
AWS
윤기원

© 2022, Amazon Web Services, Inc. or its affiliates. 2
Who am I ?
❑ 소속
Amazon Web Services Korea
Sr Partner Solutions Architect
Enterprise 고객 담당
❑ 관심 분야
Database, Migration, Analytics
윤기원 (Kiwon Yoon)

Agenda
3
• 왜 오픈 소스 DB로 이관을 원할까요?
• 데이터베이스 이관 표준 절차 및 주의 사항(Pre/Mid/Post)
• 데이터베이스 이관 방식 별 차이점
• 데이터베이스 이관 대상과 이관 방법
• 오라클에서 오픈 소스 DB 이관 시 주의 사항
• Schema Conversion Tool
• Database Migration Service

왜 오픈 소스 DB로 이관을 원할까요?
4

비싼 비용 무거운 구조 락 인 징벌적 라이센스
상용 데이터베이스의 문제점

비용 감소 빠른 구성 및 시도 목적에 맞는 DB No License
Management
오픈 소스 DB가 주는 장점들

+
오픈 소스 디비는 적은 비용으로
더 빠른 개발과 최적의 서비스 구성을 가능하게 합니다.
많은 고객들이 오픈 소스 DB로 이관하고 있습니다
Oracle SQL server DB2 Sybase ASE
Break
free

데이터베이스 이관 표준 절차 및
주의 사항(Pre/Mid/Post)
8

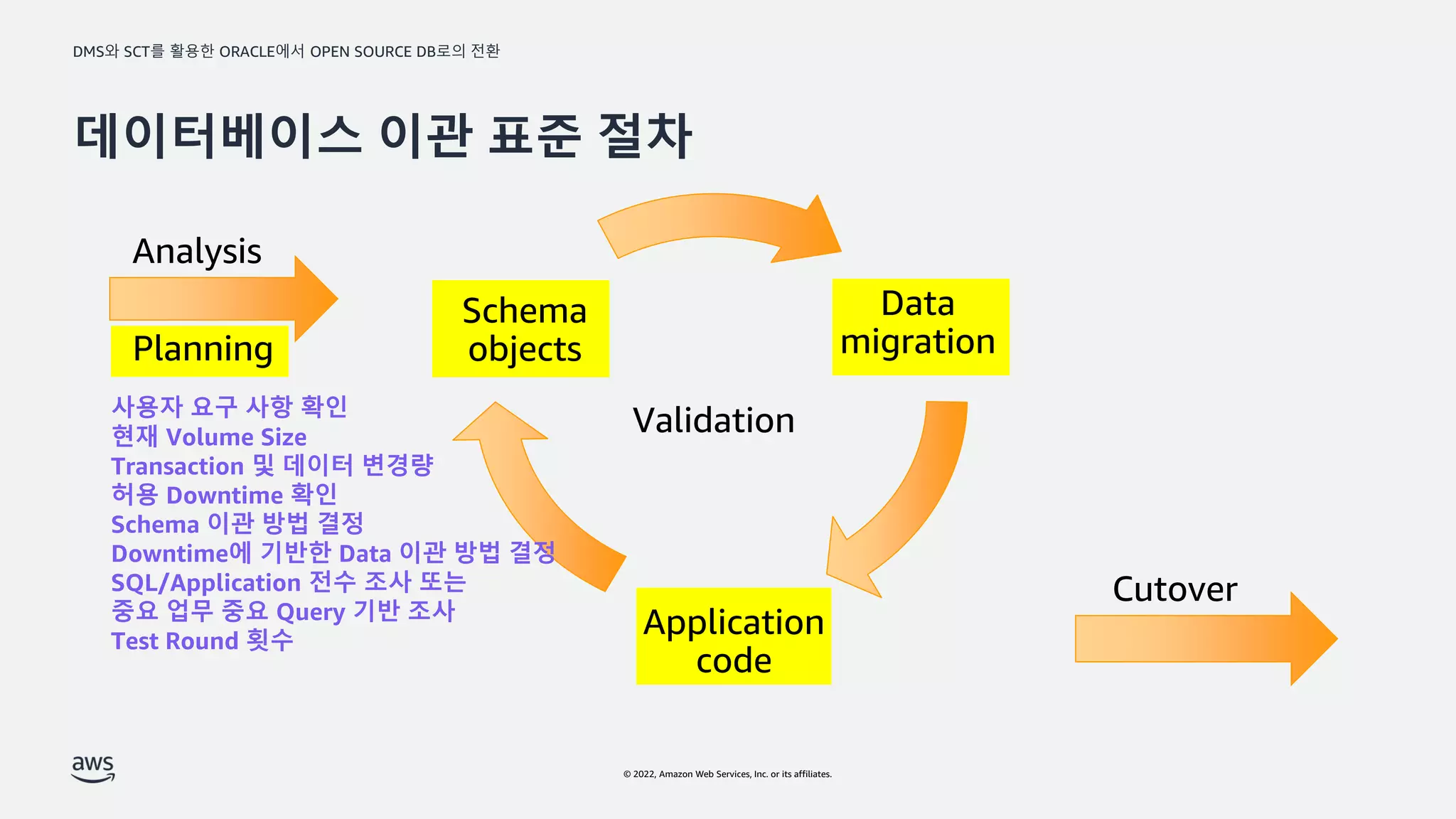

데이터베이스 이관 표준 절차
Data
migration
Application
code
Schema
objects
Cutover
Analysis
Validation

Analysis
Planning
Data
migration
Application
code
Schema
objects
Cutover
Validation
사용자 요구 사항 확인
현재 Volume Size
Transaction 및 데이터 변경량
허용 Downtime 확인
Schema 이관 방법 결정
Downtime에 기반한 Data 이관 방법 결정
SQL/Application 전수 조사 또는
중요 업무 중요 Query 기반 조사
Test Round 횟수

Data
migration
Application
code
Schema
objects
Cutover
Analysis
Validation
Planning
Testing
SQL 전수 조사 / 중요 SQL 조사

Data
migration
Application
code
Schema
objects
Cutover
Analysis
Validation
Planning
Testing

이관 시 유닛/성능 테스트
• 중요 Application 별 요건 확인
• 요건 별 TOP / Complex / 중요 / 전체
Query 확인 및 검증
• 성능에 영향을 미치는 공통 요소 확인
• Load Testing

이관 준비 단계
Build
• Build automation & code deployment
• Build AWS platform including Amazon
RDS / EC2
• Implement schema and data
migration tools
Homogeneous Migration
• Full load historical data with Oracle /
SQL Server native tools
• Validate historical data load
• Ongoing replication with DMS
Heterogeneous Migration
• Schema conversion
• Manual code conversion (depends)
• Full load historical data and ongoing
replication with DMS
Application
• Application refactoring (depends)
• Configure application for data access
• Validate application configuration
Database
• Review query and load performance
• Validate schema / table changes
• Validate code changes
Application
• End to end functional/system
integration/performance tests
Cut-Over
• Complete and obtain sign off on end
to end functional/system
integration/performance tests
• Complete and obtain sign off on
Security and Infrastructure
• Switch application to new database
endpoint
Operational Readiness
• Finalize Playbook/Runbook
• Complete project transition
이관 실행 및 전환 단계
이관 계획 및 실행 단계 테스트 및 검증 단계 Cut-Over
Migration Assessment
• Determine performance
requirements
• Determine target engine
• Migration effort estimation
Right Sizing
• Determine the RDS / EC2 instance
type matching the utilization in on-
premises env

데이터베이스 이관 방식 별
차이점
15

데이터베이스 이관 방식 별 차이점
이기종 이관
Oracle MySQL
동종 이관
Oracle Oracle
이기종 이관
Oracle PostgreSQL

데이터베이스 이관 방식 별 차이점
Schema
Data Type
Sequence
Oracle MySQL
Edition
Version
Oracle Oracle
Transaction
Dynamic SQL
Miscellaneous
Oracle PostgreSQL

데이터베이스 이관 대상과
이관 방법
18

데이터베이스 이관 대상과 이관 방법
Application Code
Data
Schema

데이터베이스 이관 대상과 이관 방법(기존 방식)
Application Code
Data
Schema
Source DB에서 DDL Script 추출
DDL Script를 Target DB에 맞게 Schema, Object Type등 수정
Target DB에서 최종 DDL Script 실행
DB Engine Native Util 사용
Spool / Script로 SAM 파일 Unload/Load
3rd party Solution 사용
3ry party Solution 사용
…
…… 개인의 노력!!(개발자/DBA의 땀과 눈물)

AWS Migration 도구
AWS Database Migration Service (AWS DMS) 는
동종/이기종 데이터베이스와 데이터웨어하우스의
데이터를 손쉽게 이관하도록 지원합니다.
Schema Conversion Tool(SCT) 는
동종/이기종 데이터베이스 스키마 및 코드
변환 및 이관 작업을 자동화할 수 있도록 지원합니다.

데이터베이스 이관 대상과 이관 방법 on AWS
Application Code
Data
Schema
Oracle Database Migration Service(DMS) Amazon Aurora
Oracle Schema Conversion Tool (SCT) Amazon Aurora

Application Code
Data
Schema
Oracle Database Migration Service(DMS) Amazon Aurora
+Playbook
데이터베이스 이관 대상과 이관 방법

오라클에서 오픈 소스 DB 이관 시
주의 사항
24

오라클에서 오픈 소스 DB 이관 시 주의 사항
Application Code
Data
Schema

Application Code
Data
Schema
Oracle MySQL
Database = Collection of Schemas Database := Schema
VARCHAR2 VARCHAR
NUMBER TINYINT, SMALLINT, MEDIUMINT, INT, BIGINT, FLOAT
BLOB TINYBLOB, BLOB, MEDIUMBLOB, LONGBLOB
CLOB TINYTEXT, TEXT, MEDIUMTEXT, LONGTEXT
NUMBER, FLOAT DECIMAL, DOUBLE, FLOAT
DATE, TIMESTAMP DATE, DATETIME, TIMESTAMP, TIME

Application Code
Data
Schema
Oracle MySQL
VARCHAR2 - BYTES VARCHAR - CHARACTER
‘a’ != ‘a ‘ ‘a’ = ‘a ‘ in 5.7, ‘a’ != ‘a ‘ in 8.0
SEQUENCE PK auto_incremental or Procedure or Table
ROWNUM LIMIT
MVIEW FAST REFRESH NO FAST REFRESH
And so on…

Oracle MySQL
READ COMMITTED REPEATABLE READ
IMPLICIT TX Begin START TRANSACTION
MERG INTO INSERT with “ON DUPLICATE KEY UPDATE”
FUNCTIONS(NVL, SYSDATE…) IFNULL, NOW, CASE
NULL = ‘’ NULL != ‘’
returning into 별도 변수 처리 필요
And so on…
Application Code
Data
Schema

Schema Conversion Tool(SCT)
29

데이터 베이스 이관 절차
Step 1: Schema/Object/SQL 이관
Source DB or DW
AWS SCT
DDL Script
Destination DB or DW
Step 2: Data 이관
Source DB or DW
AWS SCT
AWS DMS

AWS SCT
Features
동종/이기종 마이그레이션에 대한 평가 보고서 생성
Database Schema 전환/이관
Data Warehouse Schema 전환/이관
Application Code 전환/이관
자동 이관이 어려운 SQL/Code에 대한 알림 기능
SSL/TLS 지원
AWS SCT는 데이터베이스 스키마 및 코드 변환 작업을
자동화할 수 있도록 지원합니다.
Source
database
AWS SCT Target
database
Convert

SCT를 이용한 Schema 이관 – DB 접속
1. 새 프로젝트 시작
2. 소스/타겟 DB 접속 버튼 Click
3. 소스/타겟 DB 접속 정보를 입력

데이터베이스 이관 평가 보고서
• Assessment Report 실행
• 실행 계획 Summary 확인
• 상세 작업 내역 확인

Convert:
• Schemas
• Tables
• Indexes
• Views
• Packages
• Stored procedures
• Functions
• Sequences
• User-defined types
• Synonyms
• Triggers
Schema, Object 및 Code 변환 지원

소스 DB 이관 대상 스키마 확인
• 왼쪽 Panel에서 소스
DB의 Schema,
Object들을 Tree
구조로 확인 가능
• 알림 표시가 있는
Object들은 사용자의
개입이나 주의가 필요

사용자 개입이 필요한 부분 확인
• 사용자의 개입이
필요한 경우 화면 중앙
상단의 Panel에 표시

타겟 디비 스키마 확인
• 우측 Panel에서 타겟
DB의 Schema,
Object들을 Tree
구조로 확인 가능
• “Apply to Database”
실행 전까지 DB에
반영되지 않음

소스 Object Code(DDL) 확인
• 소스 DB의 선택된
Object의 DDL을 확인

타겟 Object Code(DDL) 확인
• 타겟 DB에 적용 될
예정인 Object DDL을
확인
• Column 설정을
변경하거나 Stored
Procedure등을
수정하여 반영 가능

타겟 디비로 변환된 Schema를 적용 및 생성
GUI내의 메뉴 이용
혹은
마우스 우측 버튼
Click하여 적용

Database Migration Service
(DMS)
41

데이터 베이스 이관 절차
Step 1: Schema/Code 이관
Source DB or DW
AWS SCT
Native tool
Step 2: Data 이관
Source DB or DW
AWS SCT
AWS DMS

Database Migration Service(DMS) 구성 요소
Replication Instance(RI)
Endpoint (Source/Target)
DMS Task

S
O
U
R
C
E
T
A
R
G
E
T
DB on EC2
instance
Amazon RDS
DB instance
On-premises
database
DB on EC2
instance
Amazon RDS
DB instance
On-premises
database
Replication
instance
Database Migration Service(DMS) 구성 요소
DMS Tasks

DMS에 의한 Data 이관 Flow
초기 데이터 복제(Full Initial Load)
초기 데이터 복제간 변경 데이터 수집(Capture)
초기 데이터 복제 후 – 그동안 변경 데이터 반영 (CDC)
소스 / 타겟 데이터베이스 데이터 반영 지연 확인
Service 종료 후 미반영 변경 데이터 적용 (CDC)
Application의 DB connection을 신규 타겟 디비로 변경

Replication
Instance
Source Target
DMS 동작 1 – Full Initial Load

Source Target
Replication Instance
App
DMS 동작 2 – Full Initial Load & 변경 데이터 수집

Source Target
App
DMS 동작 3 – Full Initial Load 후 변경 데이터 타겟 적용

Source Target
App
DMS 동작 4 – Source/Target 데이터 지연 정도 확인

Source Target
App
DMS 동작 5 – Service 종료 후 미반영 데이터 타겟 적용

Source Target
App
DMS 동작 6 – Application 의 DB connection 변경

Name your
task
No spaces or
underscores
Connect to
endpoints
Source
Target
Choose
migration type
Existing data
Existing data
and replicate
changes
Replicate
changes only
Target
preparation
Do nothing
Drop tables
on target
Truncate
Include LOBs
Don't include
LOBs
Full LOB
mode
Limited LOB
mode
✓ Enable validation
✓ Enable logging
DMS Task 선택 옵션

Replication
Instance
Source Target
Data Split 기능
Target
Target

Replication
Instance
Source Target
Data Merge 기능
Source
Source

Replication
Instance
Source
Target
여러 소스 / 타겟을 활용해 신규 데이터 모델 활용 가능
Source
Source
Target

필요한 일부 데이터만 이관
Source

Target
Database 혹은 Schema 단위 이관
Table 혹은 MVIEW 단위 이관
특정 조건 Row만 이관
특정 Column 제외 이관

DMS가 지원하는 DB Engine
Sources
Targets
Relational NoSQL Analytics Data warehouse*
Amazon Aurora
Amazon Aurora Amazon DynamoDB
Amazon DocumentDB (with
MongoDB compatibility)
Amazon Redshift
Amazon S3
AWS Snowball
Amazon S3
Amazon OpenSearch
Service
Amazon Kinesis
Data Streams
* Supported via AWS SCT
data extractors
Amazon Managed
Streaming for Apache
Kafka (Amazon MSK)

AWS DMS
AWS DMS
AWS DMS Amazon S3
Amazon Aurora
동종/이기종 이관 지원

AWS DMS
Amazon S3
Amazon Redshift
Amazon Aurora
Amazon Kinesis
Data Streams
Amazon OpenSearch
Service
Micro Service Architecture 활용

WRAP UP
• 왜 오픈 소스 DB로 이관을 원할까요?
• 데이터베이스 이관 표준 절차 및 주의 사항(Pre/Mid/Post)
• 데이터베이스 이관 방식 별 차이점
• 데이터베이스 이관 대상과 이관 방법
• 오라클에서 오픈 소스 DB 이관 시 주의 사항
• Schema Conversion Tool
• Database Migration Service
이관 준비 단계
이관 실행 및 전환 단계
이관 계획 및 실행 단계 테스트 및 검증 단계 Cut-Over

Thank you!
윤기원
