Switch Vision® Module のご案内(1.3)

Copyright (C) SOINN Inc. All rights Reserved.
のご案内
Ver 1.3
2022年7月
株式会社

Switch Vision®とは
 SOINN社独自の画像認識 AI の総称
 ３つのグレードをご用意
 Module：ダウンロード販売中心の普及版
 SOINN社にデータ開示の必要が無い完全エッジ運用（クラウド運用も可）
 学習から運用まで、お客様ご自身で運用可能なインタフェース付き
 オプションで、カメラ設定、現場設置等の作業も承ります。
 Lite： Module と Pro の中間
 セミカスタマイズでお客様のご要望にお応え
 Pro：機能・性能で業界最高レベルを求めるフルカスタマイズ版
 専門医と同等レベルの性能を有する皮膚ガン診断支援 AI
 高速・高精度な交通インフラ点検 AI などで実績
2

本資料では Module 版をご紹介
 多様なニーズに応える多彩な AI があってよい
 数％の精度向上のため、莫大な手間をかけ学習演算を繰り返すのは割に合う？
 昨今、電気代も高騰。
 車で例えれば、ビジネスには F1マシンより軽カーや燃費の良いHV車が重宝。
 Switch Vision® Module のビジョン
 AI の専門知識不要で手間なし簡単、ノーコードで運用。
 AI の可視化で効率よく学習を促進。
 コストを抑え適度な高精度を狙う。難しい対象は判断を保留させ、人に委ねさせる。
 AI の学習・推論は、GPU を使わず市販 PC や Raspberry Pi などの普及品で運用可。
 カメラとの接続や、周辺機器との通信連携機能を標準装備。
 近日「親機：ノートPC、子機：多数のRaspberry Pi」といった連携運用も可能に。
2022/7/6 Copyright (C) SOINN Inc. All rights Reserved. 3

ネット販売サイト
soinn.ai は、SOINN社の AI ネット販売サイトです。
 soinn.ai で検索ください。
 https://soinn.ai からもアクセスできます。
 AI はダウンロード頂くと直ちに利用可能で、自動的に２週間の無料ト
ライアル期間が設定されます。
 利用開始から２週間以内に解除された場合、お費用はかかりません。
 運用までのライセンス認証手順は、以下のスライドをご参照ください。
 https://www.slideshare.net/SOINN/switch-vision-252092896

ご利用料金
 月額料金
 AI の学習・編集・更新がいつでもお手元で可能な I/F 込み
 OK/NG の２クラス分類版： 49,800円（税抜き）
 ３クラス以上の多クラス分類版： 99,800円（税抜き）
 年間契約を準備中です
 その他
 売切り販売をご希望の場合はご相談ください。
 ライセンスを多数ご利用頂ける場合、ボリュームディスカウント致します。
 産業用 PC 等のハードウエアとのセット販売も可能です。

ここまでのまとめ
 AI はハードウエアやランニングコストを含む総合的な見地から、最適な機能・性能・
価格の製品を選ぶ時代です。
 Switch Vision® Module は完全定額制で、お手元の市販PCを用い、数百枚程度の
学習データからご自身で AI 構築頂けます。
 高精度を目指すほど、コストは跳ね上がります。
 高精度が出ても、人との完全な置き換えは困難とされます。
 必要十分な精度と運用で、低コストと良好な使い勝手をご提供します。
無料トライアルで、Module の使い勝手や機能・性能をお試しください。

Switch Vision® Module の実績
 食品工場のお客様
 既に Deep 系の AI をご利用。
 タスクは食品パックの外観検査や異物混入検査。
 数万から数十万の画像にアノテーションし、誤検知や過検知への対応のため高機能
計算機で常時学習させ続けており、高コストで現場の多大な負担になっている。
 Switch Vision® Module の適用効果
 食品パックの検査では、代表的な数百枚の画像をノートPCで調整・学習させることで、
Deep と同レベルの性能に到達。
 異物混入の検査では、Deep を大きく超える精度を発揮。
 Switch Vision® Module は少ない画像から効率的に学習するため、
精度が Deep を超えることも少なくありません。

8
Switch Vision (SV) の通信I/F について
現在 SV は以下の2通りの通信・運用形態をご提供可能です。
① SV に接続されたカメラで撮影・推論
• SV に撮影トリガーを送信
• SV は画像を撮影し推論結果を返信
② SV は推論のみ実行
• SV に他のカメラで撮影した画像を送信
• SV は受信画像を解析し推論結果を返信

SwitchVision
GigE カメラ（Basler社製）
USB カメラ
対応カメラ拡充予定
産業用機器
PLC等
User Program
・HTTP
・Socket（近日対応予定）
SV に他のアプリで撮影した画像を送信
SV は受信画像の推論結果を返信
サンプルプログラム提供可能
Switch Vision に接続可能なカメラ
Switch Vision 通信I/F概略図
・EtherNet/IP
・HTTP
・Socket（近日対応予定）
SV に撮影トリガーを送信
SV は画像を撮影し推論結果を返信
サンプルプログラム提供可能
他のアプリに接続されたカメラ
画像の撮影・推論
① ②

10
EtherNet/IP 接続の構成例
SwitchVision
Trigger
結果
プロトコルはユーザ選択
PLC
ユーザ管理部
通過センサ
（レーザセンサ）
ロボット等
コントローラ
EtherNet/IP
PLCのIPアドレスで接続
EtherNet/IP通信ユニット
（センサーメーカ提供）
スイッチングハブ
独自IPアドレスあり
IPアドレス

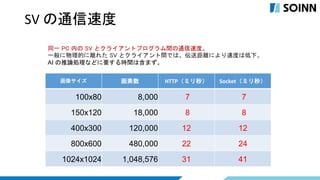

SV の通信速度
画像サイズ画素数 HTTP（ミリ秒） Socket（ミリ秒）
100x80 8,000 7 7
150x120 18,000 8 8
400x300 120,000 12 12
800x600 480,000 22 24
1024x1024 1,048,576 31 41
同一 PC 内の SV とクライアントプログラム間の通信速度。
一般に物理的に離れた SV とクライアント間では、伝送距離により速度は低下。
AI の推論処理などに要する時間は含まず。

13
Switch Vision へのカメラ接続全体の流れ
config.json に解像度を設定
カメラ情報が既知
カメラ情報が不明
開始
Google Chrome でカメラを使用するサイトへ移動
カメラの接続を許可する
カメラ映像を Chrome に映す
Chrome の別タブのアドレス部に chrome://media-internals と入力
Video Capture タブで表示される該当カメラの解像度の中から選択
カメラを Switch Vision をインストールしたPCに接続する

14

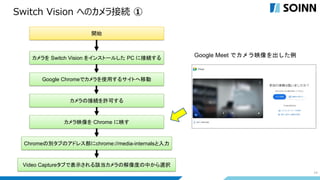

Switch Vision へのカメラ接続 ①
開始
Google Chromeでカメラを使用するサイトへ移動
Chromeの別タブのアドレス部にchrome://media-internalsと入力
Video Captureタブで表示される該当カメラの解像度の中から選択
カメラを Switch Vision をインストールした PC に接続する Google Meet でカメラ映像を出した例

15
Switch Vision へのカメラ接続 ②
開始
Google Chromeでカメラを使用するサイトへ移動
Chrome の別タブのアドレス部に chrome://media-internals と入力
カメラを Switch Vision をインストールしたPCに接続する
Google Chrome のカメラ情報の表示例

16
Switch Vision へのカメラ接続 ③
表示されたカメラ情報の中から使いたい解像度を選択し、config.json ファイルを更新。

17
Switch Vision へのカメラ接続 ④
config.json ファイルのあるフォルダ
2クラス版の場合
C:/Users/ [Username] /AppData/Local/Programs/image-
classification-2class/resources/server/dist
多クラス版の場合
C:/Users/ [Username] /AppData/Local/Programs/image-
classification-multi-class/resources/server/dist
