1. урок

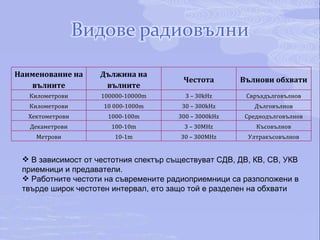

2. В зависимост от честотния спектър съществуват СДВ, ДВ, КВ, СВ, УКВ приемници и предаватели. Работните честоти на съвремените радиоприемници са разположени в твърде широк честотен интервал, ето защо той е разделен на обхвати Наименование на вълните Дължина на вълните Честота Вълнови обхвати Километрови 100000-10000m 3 – 30kHz Свръхдълговълнов Километрови 10 000-1000m 30 – 300kHz Дълговълнов Хектометрови 1000-100m 300 – 3000kHz Среднодълговълнов Декаметрови 100-10m 3 – 30MHz Късовълнов Метрови 10-1m 30 – 300MHz Ултракъсовълнов

3. Антената е радиотехническо устройство, което се използва за излъчване и приемане на радиовълни. Формата, размерите и конструкцията и зависят от честотата на излъчваните и приеманите радиовълни. Предавателната антена преобразува електромагнитни вълни от радиочестотния диапазон в електрически ток, а приемната обратно.

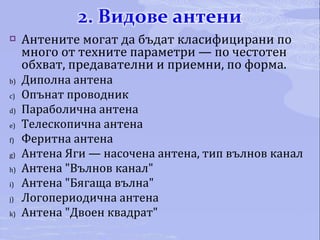

4. Антените могат да бъдат класифицирани по много от техните параметри — по честотен обхват, предавателни и приемни, по форма. Диполна антена Опънат проводник Параболична антена Телескопична антена Феритна антена Антена Яги — насочена антена, тип вълнов канал Антена "Вълнов канал" Антена "Бягаща вълна" Логопериодична антена Антена "Двоен квадрат"

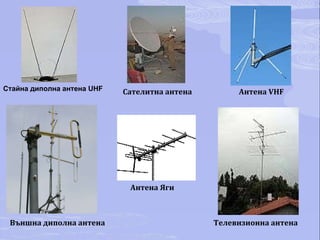

5. Стайна диполна антена UHF Сателитна антена Антена VHF Антена Яги Външна диполна антена Телевизионна антена

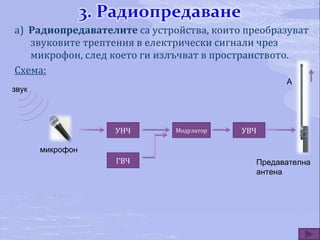

6. а) Радиопредавателите са устройства, които преобразуват звуковите трептения в електрически сигнали чрез микрофон, след което ги излъчват в пространството. Схема: УНЧ ГВЧ Модулатор УВЧ звук микрофон А Предавателна антена

7. За да се предават реч или музика чрез радиовълни, най-напред с помощта на микрофон механичните трептения се преобразуват в променливи напрежения и токове със същата честота. 1. Принудените механични трептения на мембраната на микрофона, предизвикани от звуковите вълни, се преобразуват в променливи токове със същата честота, наречени звуков сигнал. 2 . Звуковият сигнал се усилва в УНЧ , но не може да се предаде за излъчване от антената, заради ниската честота (от 20 Hz до 20 kHz), Енергията на излъчените електромагнитни вълни зависи правопропорционално от четвъртата степен на честота ( ≈ v 4 ), затова към антената трябва да постъпят високочестотни трептения – ν над 150 кН z . Устройствата , в които са получават високочестотни трептения се наричат ГВЧ. 3. Високочестотните трептения се изменят( модулират) в такт с изменение на звуковата честота.

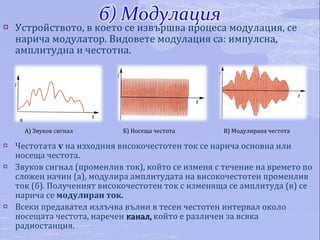

8. Устройството, в което се извършва процеса модулация, се нарича модулатор. Видовете модулация са: импулсна, амплитудна и честотна. Честотата v на изходния високочестотен ток се нарича основна или носеща честота. Звуков сигнал (променлив ток), който се изменя с течение на времето по сложен начин (а), модулира амплитудата на високочестотен променлив ток (б). Полученият високочестотен ток с изменяща се амплитуда (в) се нарича се модулиран ток. Всеки предавател излъчва вълни в тесен честотен интервал около носещата честота, наречен канал, който е различен за всяка радиостанция. А) Звуков сигнал Б) Носеща честота В) Модулирана честота

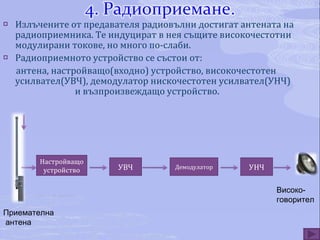

9. Излъчените от предавателя радиовълни достигат антената на радиоприемника. Те индуцират в нея същите високочестотни модулирани токове, но много по-слаби. Радиоприемното устройство се състои от: антена, настройващо(входно) устройство, високочестотен усилвател(УВЧ), демодулатор нискочестотен усилвател(УНЧ) и възпроизвеждащо устройство. УНЧ УВЧ Демодулатор Настройващо устройство Приемателна антена Високо-говорител

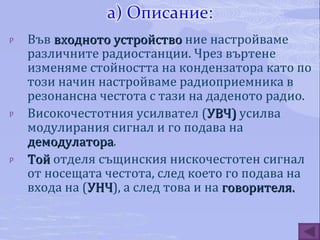

10. Във входното устройство ние настройваме различните радиостанции. Чрез въртене изменяме стойността на кондензатора като по този начин настройваме радиоприемника в резонансна честота с тази на даденото радио. Високочестотния усилвател ( УВЧ) усилва модулирания сигнал и го подава на демодулатора . Той отделя същинския нискочестотен сигнал от носещата честота, след което го подава на входа на ( УНЧ ), а след това и на говорителя.

11. Звуковият сигнал, който носи полезната информация, се отделя от високочестотната носеща честота. Отделеният звуков сигнал с ниска честота се усилва ( УНЧ ) и се подава на високоговорител. Той го преобразува в звукови механични трептения.
