Доклад Ивана Бакланова посвящен одноплатным компьютерам, в частности Raspberry Pi, их преимуществам и возможностям использования. Рассматриваются различные примеры применения, такие как создание веб-сервера и умного дома, а также подключение периферийных устройств. Доклад также включает иллюстрации подключения и программирования различных модулей для работы с Raspberry Pi.

1. Питон в малине.
Иван Бакланов
vk: id15399925
email: ivan___b@mail.ru

2. Кто я такой?
Иван Бакланов
- Всю жизнь в IT
- Разработчик в Machineheads.ru
- Люблю железо и python

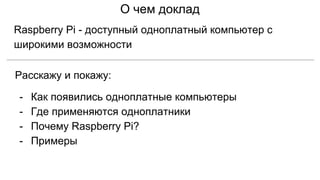

3. О чем доклад
Raspberry Pi - доступный одноплатный компьютер с
широкими возможности
Расскажу и покажу:
- Как появились одноплатные компьютеры
- Где применяются одноплатники
- Почему Raspberry Pi?
- Примеры

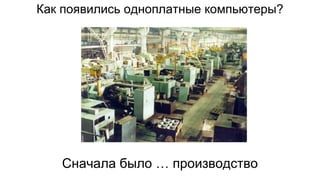

4. Как появились одноплатные компьютеры?
Сначала было … производство

5. Зачем появились одноплатные компьютеры?
Обычные компы:
- Дорогие
- Пыльные
- Неудобные
- Большие
- Прожорливые

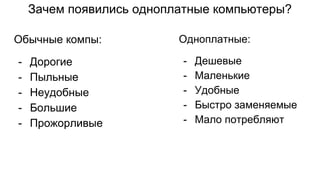

6. Зачем появились одноплатные компьютеры?
Обычные компы:
- Дорогие
- Пыльные
- Неудобные
- Большие
- Прожорливые
Одноплатные:
- Дешевые
- Маленькие
- Удобные
- Быстро заменяемые
- Мало потребляют

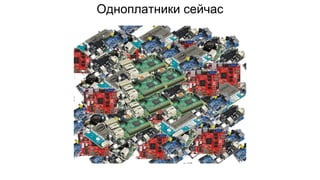

7. Одноплатники сейчас

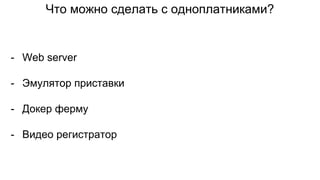

8. Что можно сделать с одноплатниками?
- Web server
- Эмулятор приставки
- Докер ферму
- Видео регистратор

9. Что можно сделать с одноплатниками?
- Web server
- Эмулятор приставки
- Докер ферму
- Видео регистратор
- Умный дом
- Голосовой помощник
- Медиацентр
- Трекер

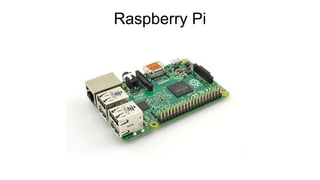

10. Raspberry Pi

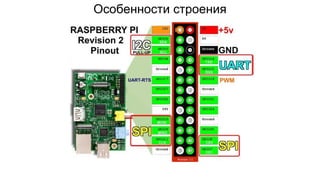

11. Особенности строения

12. Как можно подключить периферию?
Шины для периферии:
- I2C
- SPI
- UART

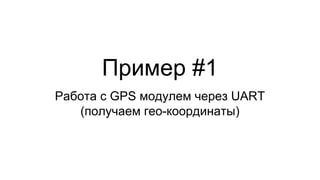

13. Пример #1
Работа с GPS модулем через UART
(получаем гео-координаты)

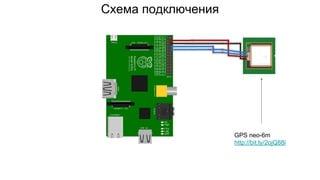

14. Схема подключения
GPS neo-6m
http://bit.ly/2ojQ88i

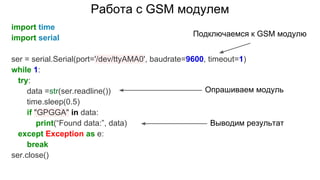

15. Работа с GSM модулем
import time
import serial
ser = serial.Serial(port='/dev/ttyAMA0', baudrate=9600, timeout=1)
while 1:
try:
data =str(ser.readline())
time.sleep(0.5)
if "GPGGA" in data:
print(“Found data:”, data)
except Exception as e:
break
ser.close()
Подключаемся к GSM модулю
Опрашиваем модуль
Выводим результат

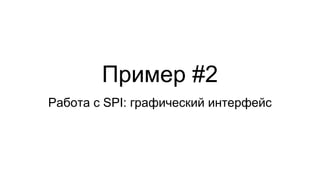

16. Пример #2
Работа с SPI: графический интерфейс

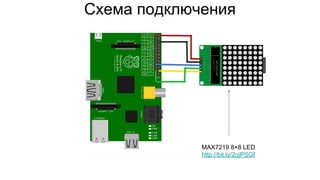

17. Схема подключения
MAX7219 8×8 LED
http://bit.ly/2ojPSGf

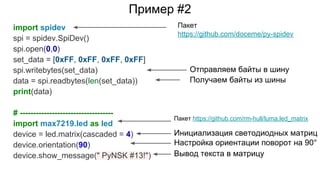

18. Пример #2
import spidev
spi = spidev.SpiDev()
spi.open(0,0)
set_data = [0xFF, 0xFF, 0xFF, 0xFF]
spi.writebytes(set_data)
data = spi.readbytes(len(set_data))
print(data)
# -----------------------------------
import max7219.led as led
device = led.matrix(cascaded = 4)
device.orientation(90)
device.show_message(" PyNSK #13!")
Пакет
https://github.com/doceme/py-spidev
Пакет https://github.com/rm-hull/luma.led_matrix
Отправляем байты в шину
Получаем байты из шины
Инициализация светодиодных матриц
Настройка ориентации поворот на 90°
Вывод текста в матрицу

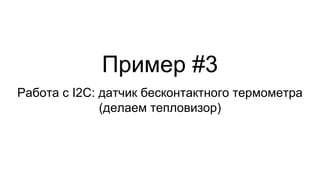

19. Пример #3
Работа с I2C: датчик бесконтактного термометра
(делаем тепловизор)

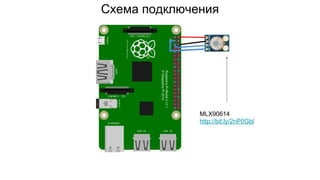

20. Схема подключения
MLX90614
http://bit.ly/2nP0Gbl

21. Работа с I2C
import I2C
I2C.require_repeated_start()
sensor = I2C.Device(0x5A, busnum=1)
data = sensor.readS16(0x07)
temp = data * .02 - 273.15
Адрес датчика на шине
Регистр в датчике
Переводим температуру
из Кельвинов в Цельсии
Код пакета http://bit.ly/2nO1NYW

22. С чего начать?
1. Освежить знания электроники
2. Выбрать одноплатный компьютер
3. Выбрать необходимые модули и купить
4. Собрать все это вместе
5. Настроить программное обеспечение
6. ...
7. Profit

23. Полезные ссылки
- https://www.raspberrypi.org - о самой плате
- https://github.com/adafruit - набор пакетов
- http://raspi.tv - много tutorial’ов
- https://raspberrytips.nl - всякие советы
- Книга “Электроника для начинающих”, Чарльз Платт
- http://easyelectronics.ru/category/nachinayushhim - про
электронику
