Arduino and Azure IoT
- 1. Облачные сервисы Azure IoT Алексей Соммер на примере работы с Arduino

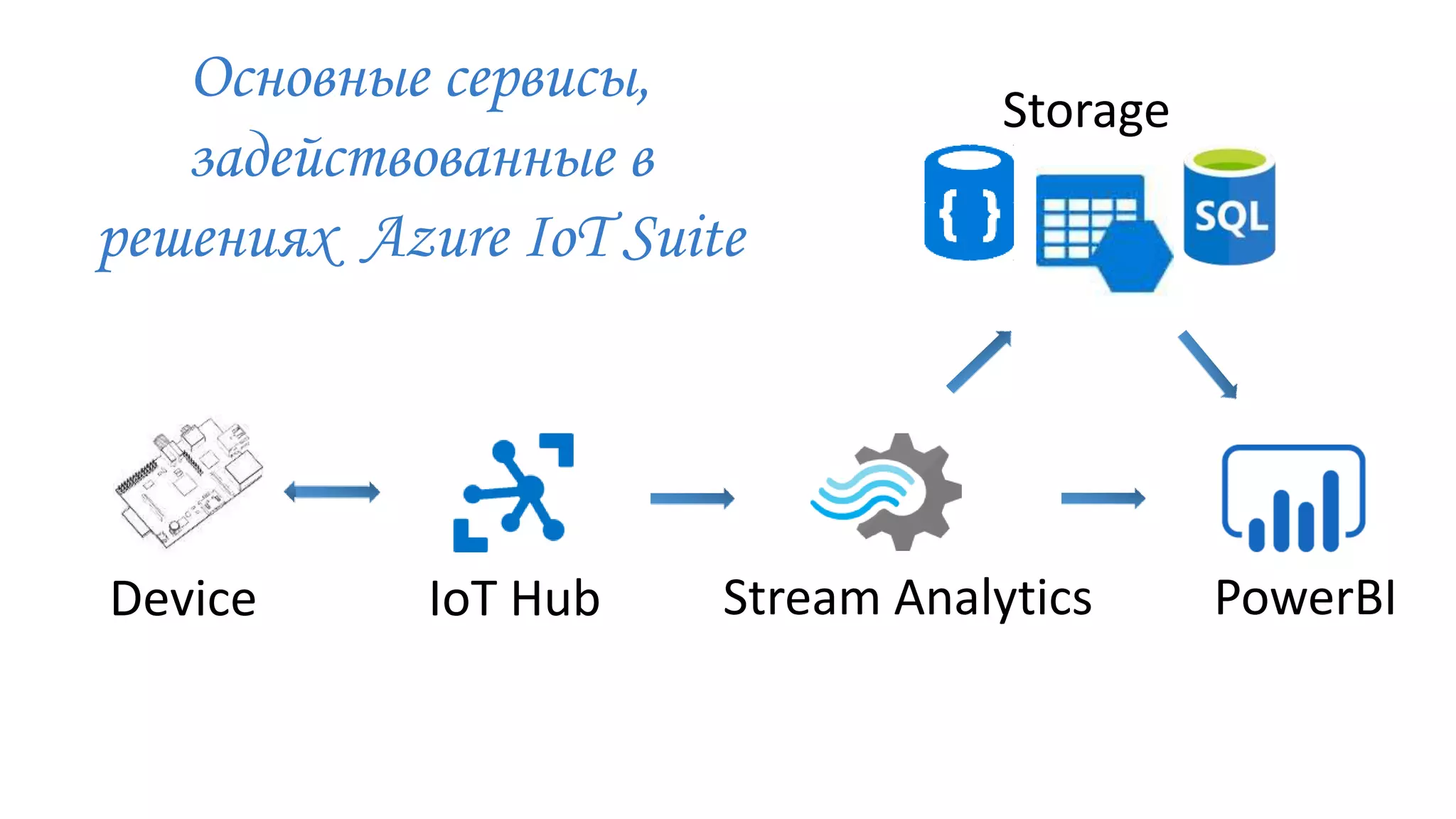

- 3. IoT Hub PowerBIStream Analytics Основные сервисы, задействованные в решениях Azure IoT Suite Storage Device

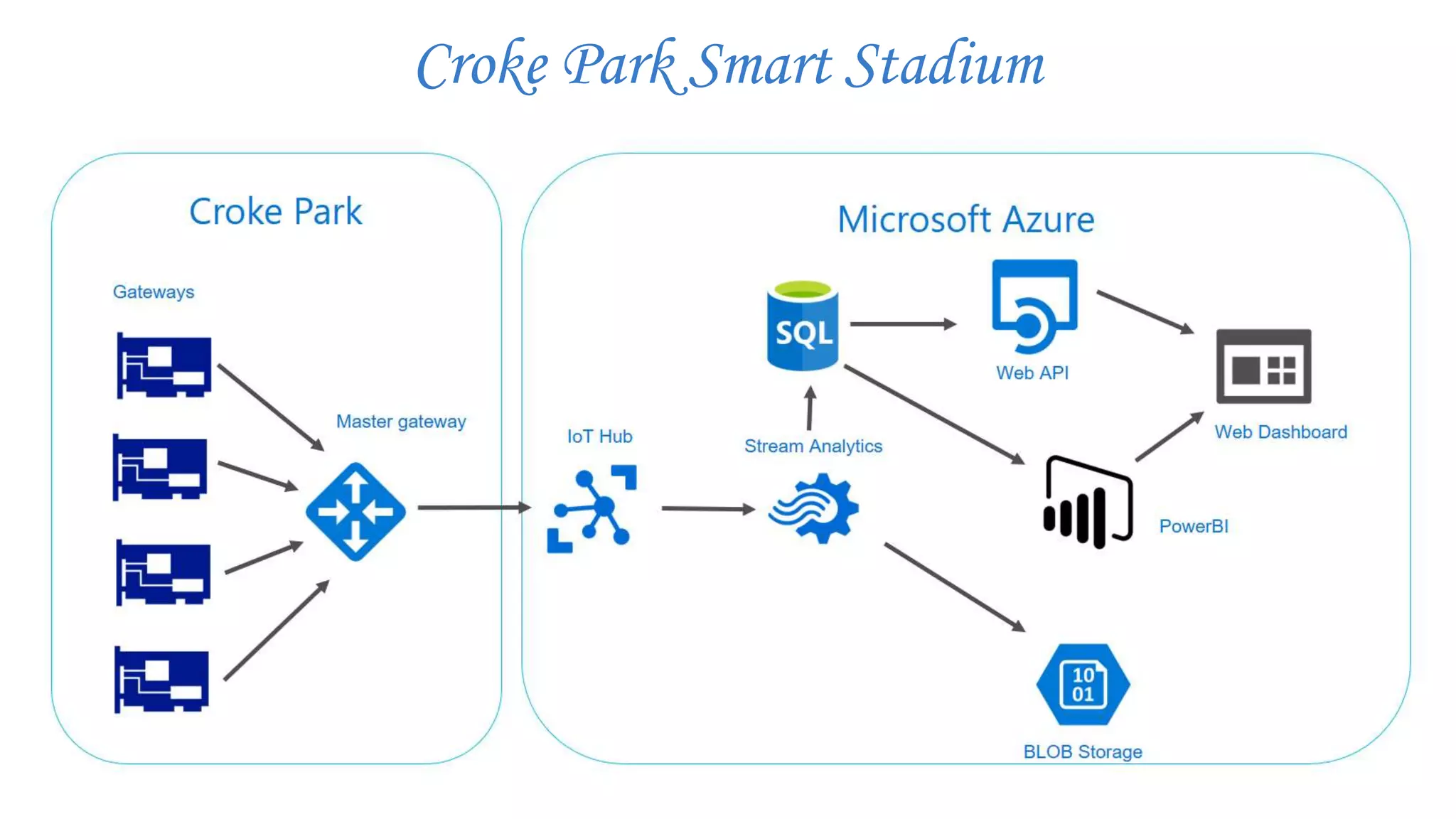

- 7. Croke Park Smart Stadium

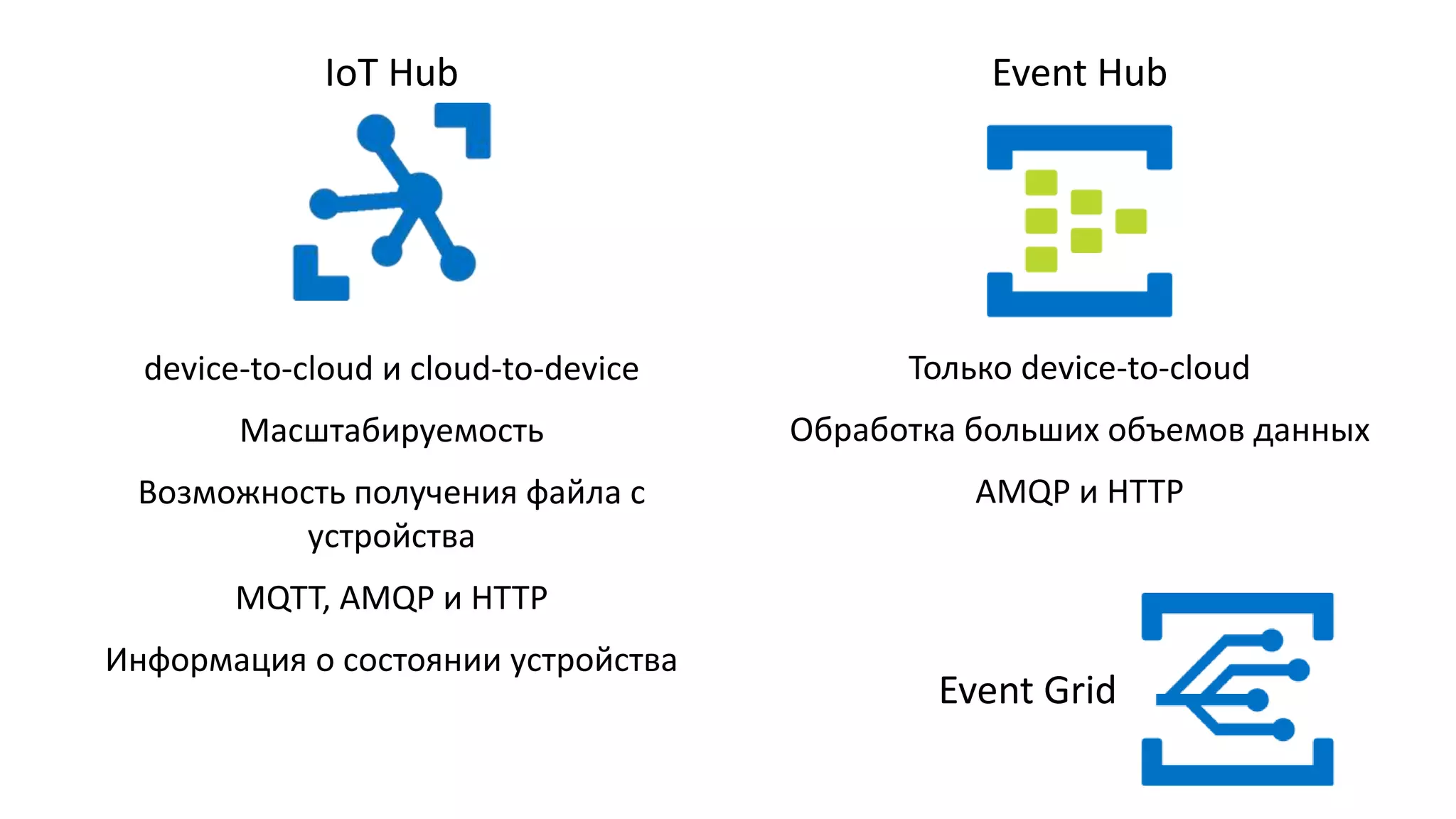

- 8. IoT Hub Event Hub device-to-cloud и cloud-to-device Масштабируемость Возможность получения файла с устройства MQTT, AMQP и HTTP Информация о состоянии устройства Только device-to-cloud Обработка больших объемов данных AMQP и HTTP Event Grid

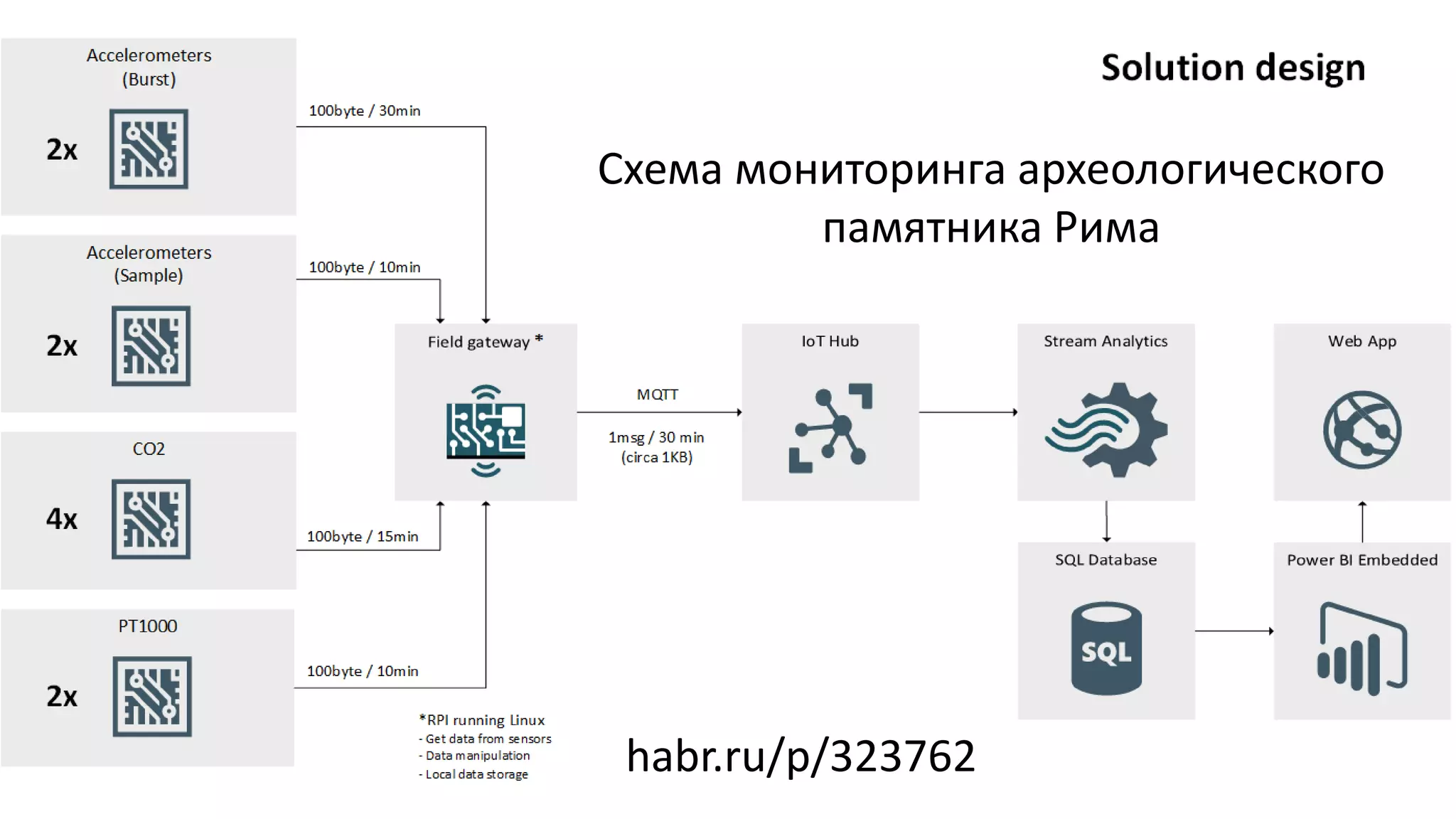

- 9. Схема мониторинга археологического памятника Рима habr.ru/p/323762

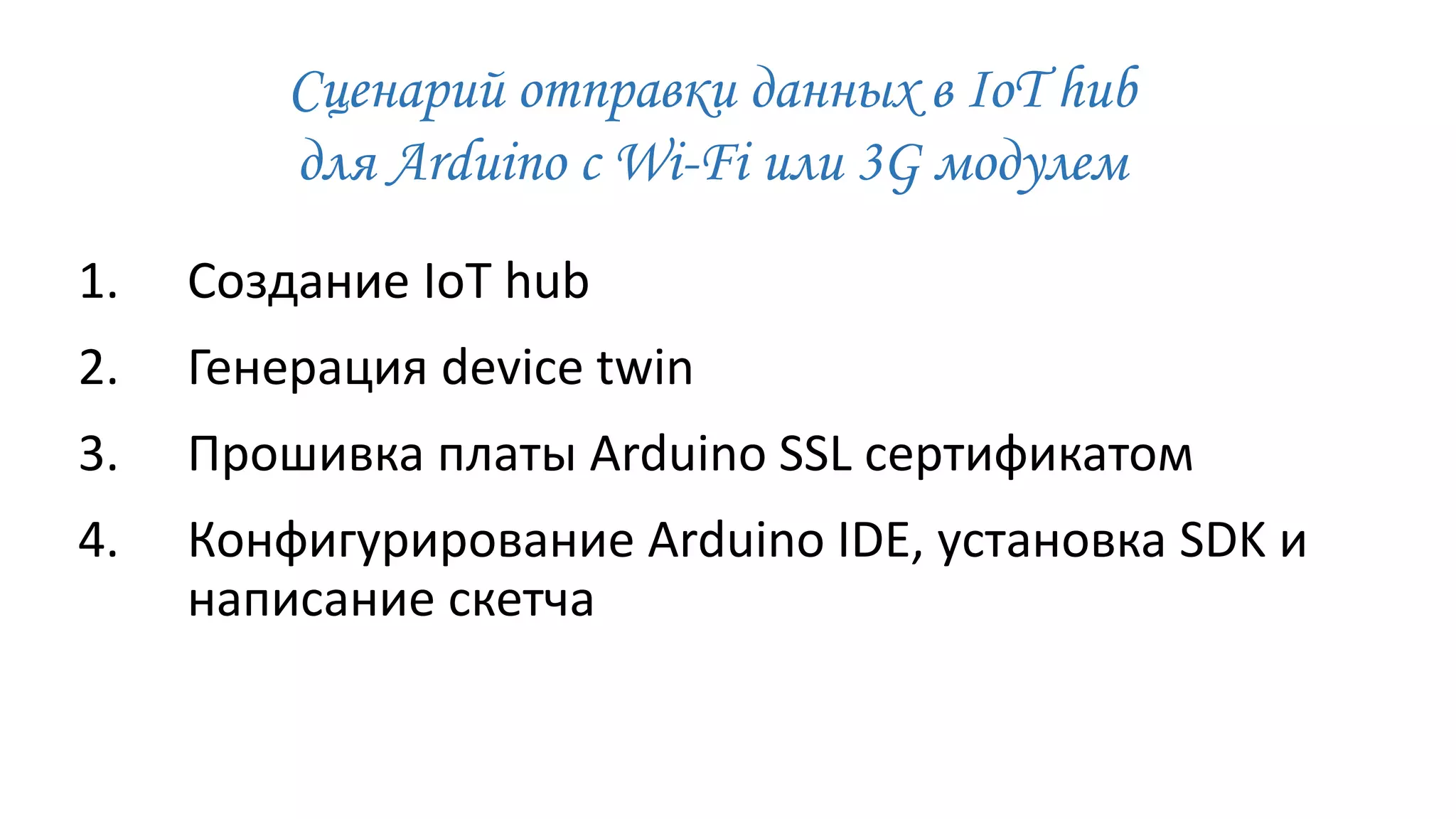

- 10. 1. Создание IoT hub 2. Генерация device twin 3. Прошивка платы Arduino SSL сертификатом 4. Конфигурирование Arduino IDE, установка SDK и написание скетча Сценарий отправки данных в IoT hub для Arduino с Wi-Fi или 3G модулем

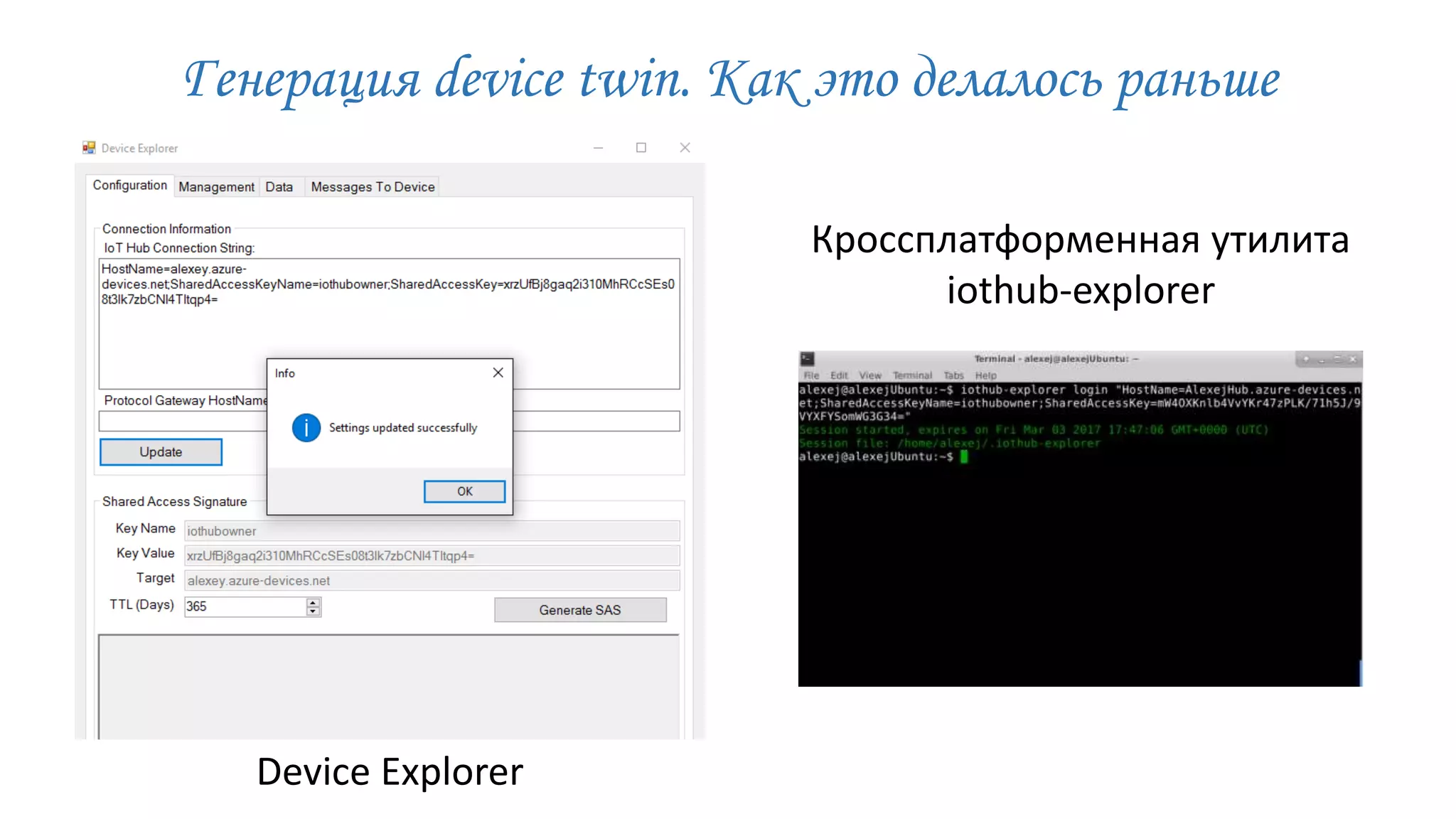

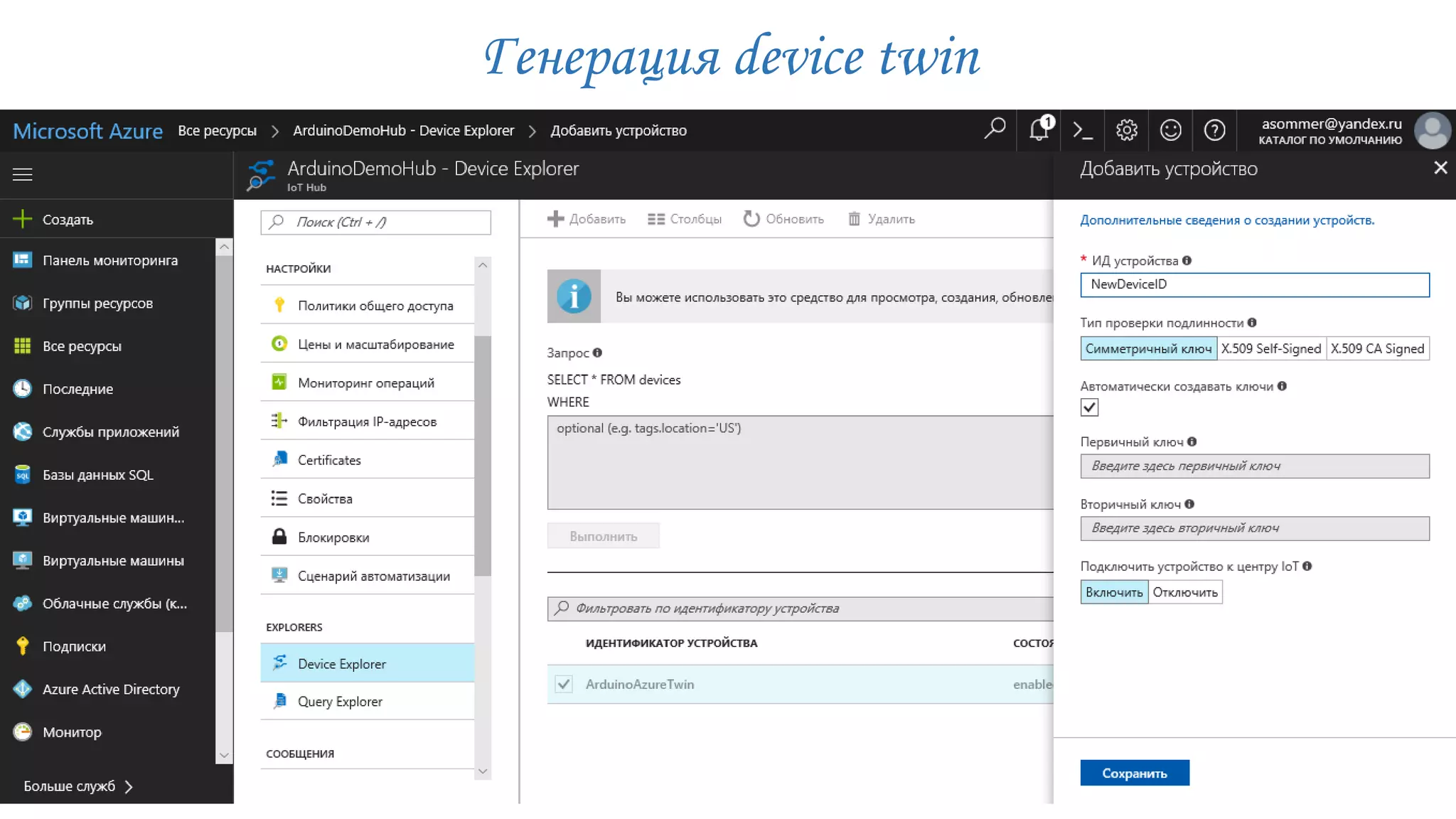

- 11. Генерация device twin. Как это делалось раньше Device Explorer Кроссплатформенная утилита iothub-explorer

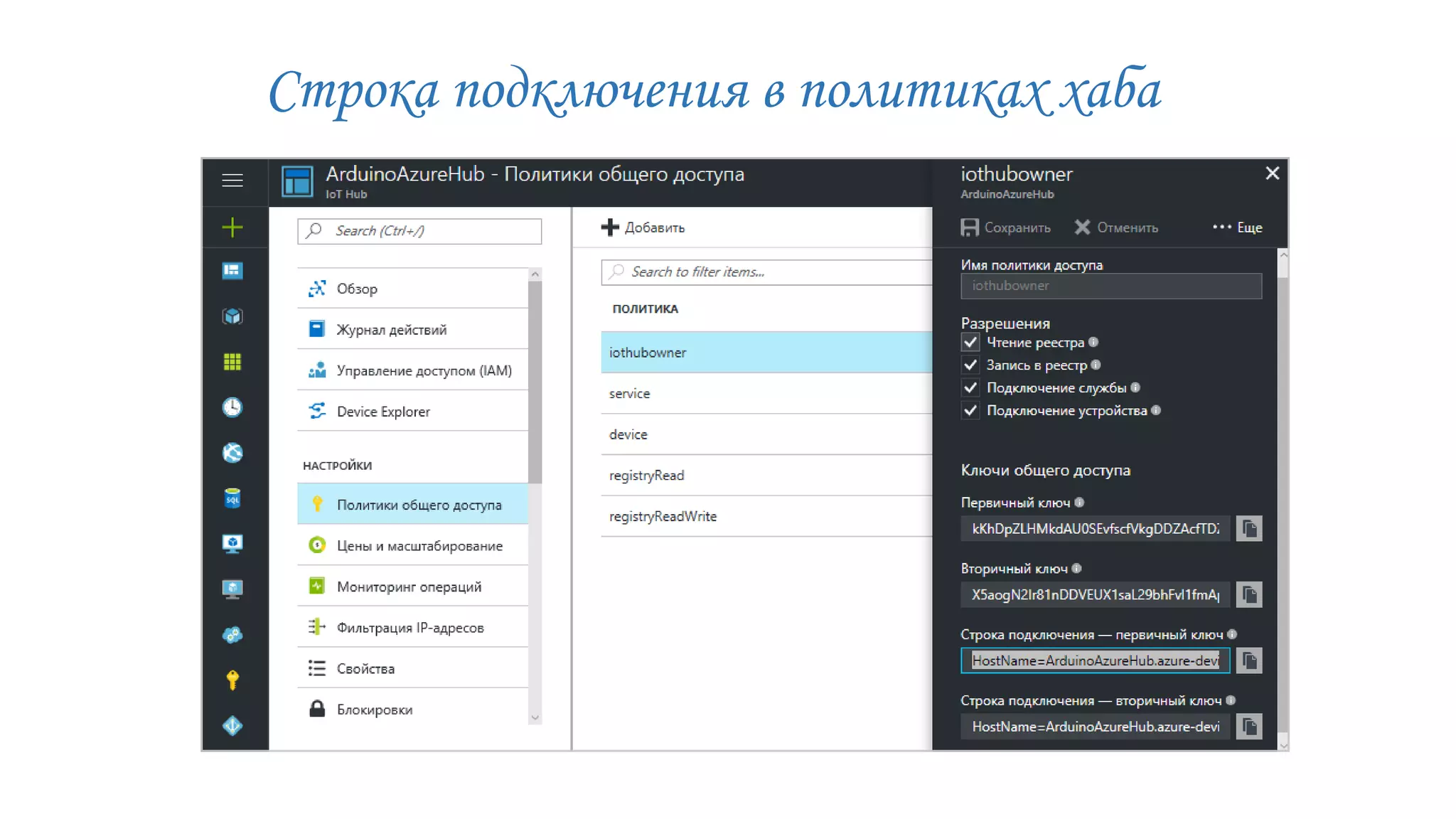

- 12. Строка подключения в политиках хаба
- 14. 1. Установить Node.js Package Manager 2. Установить iothub-explorer командой npm install -g iothub-explorer@latest 3. Создать виртуальное устройство командами: iothub-explorer login "строка подключения" iothub-explorer create YourDeviceTwin --connection-string

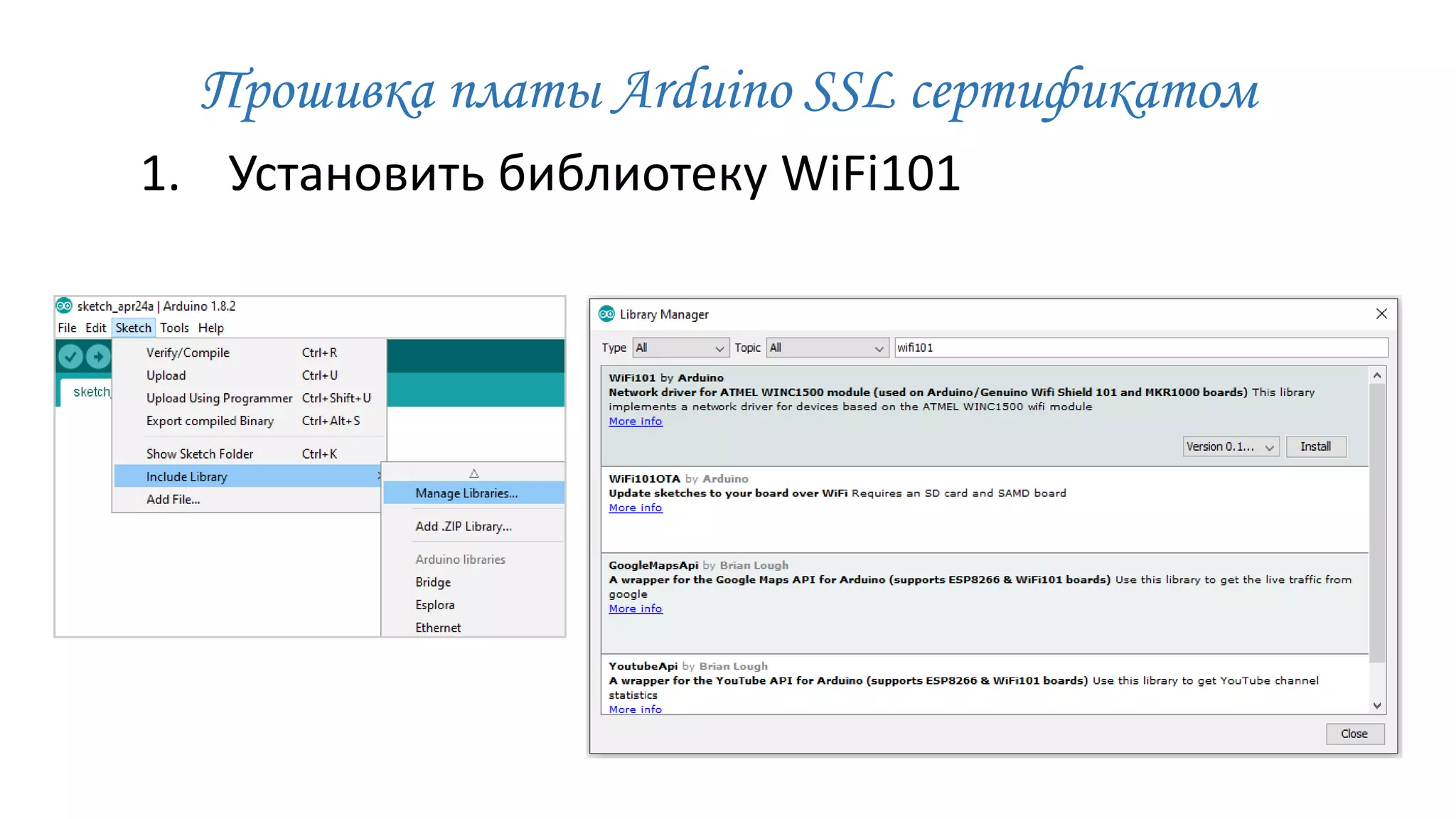

- 17. Прошивка платы Arduino SSL сертификатом 1. Установить библиотеку WiFi101

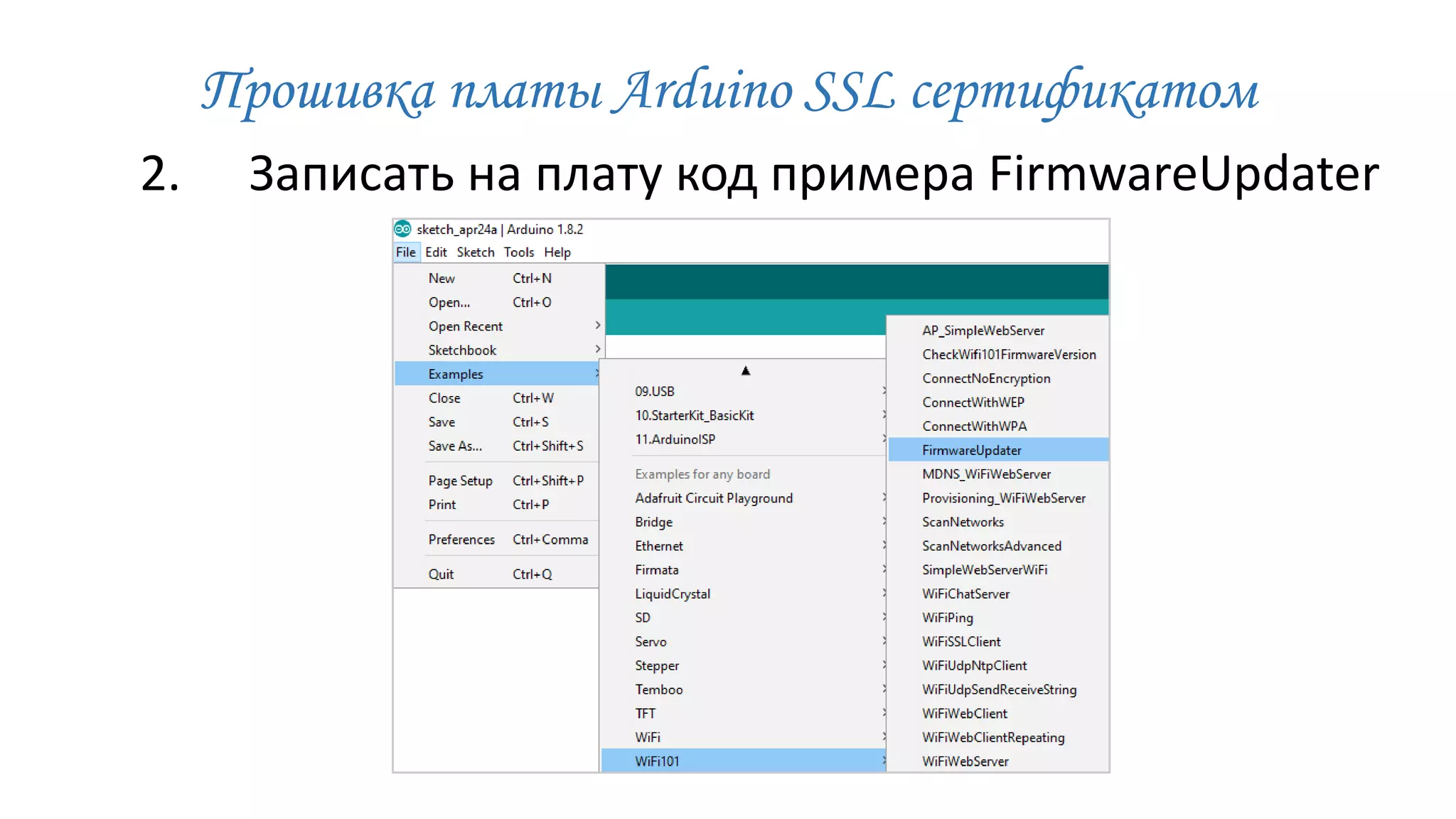

- 18. Прошивка платы Arduino SSL сертификатом 2. Записать на плату код примера FirmwareUpdater

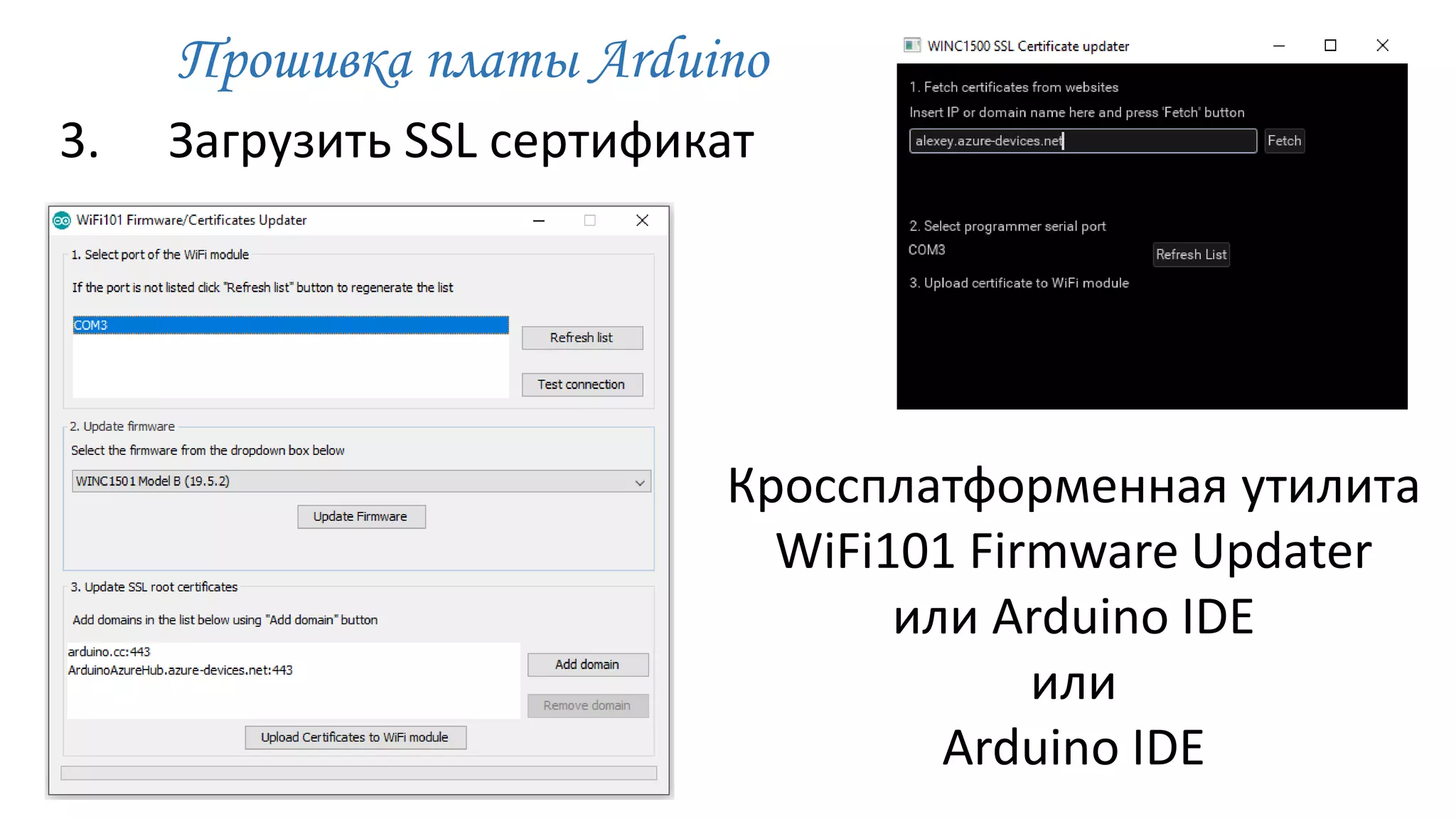

- 19. Кроссплатформенная утилита WiFi101 Firmware Updater или Arduino IDE или Arduino IDE Прошивка платы Arduino 3. Загрузить SSL сертификат

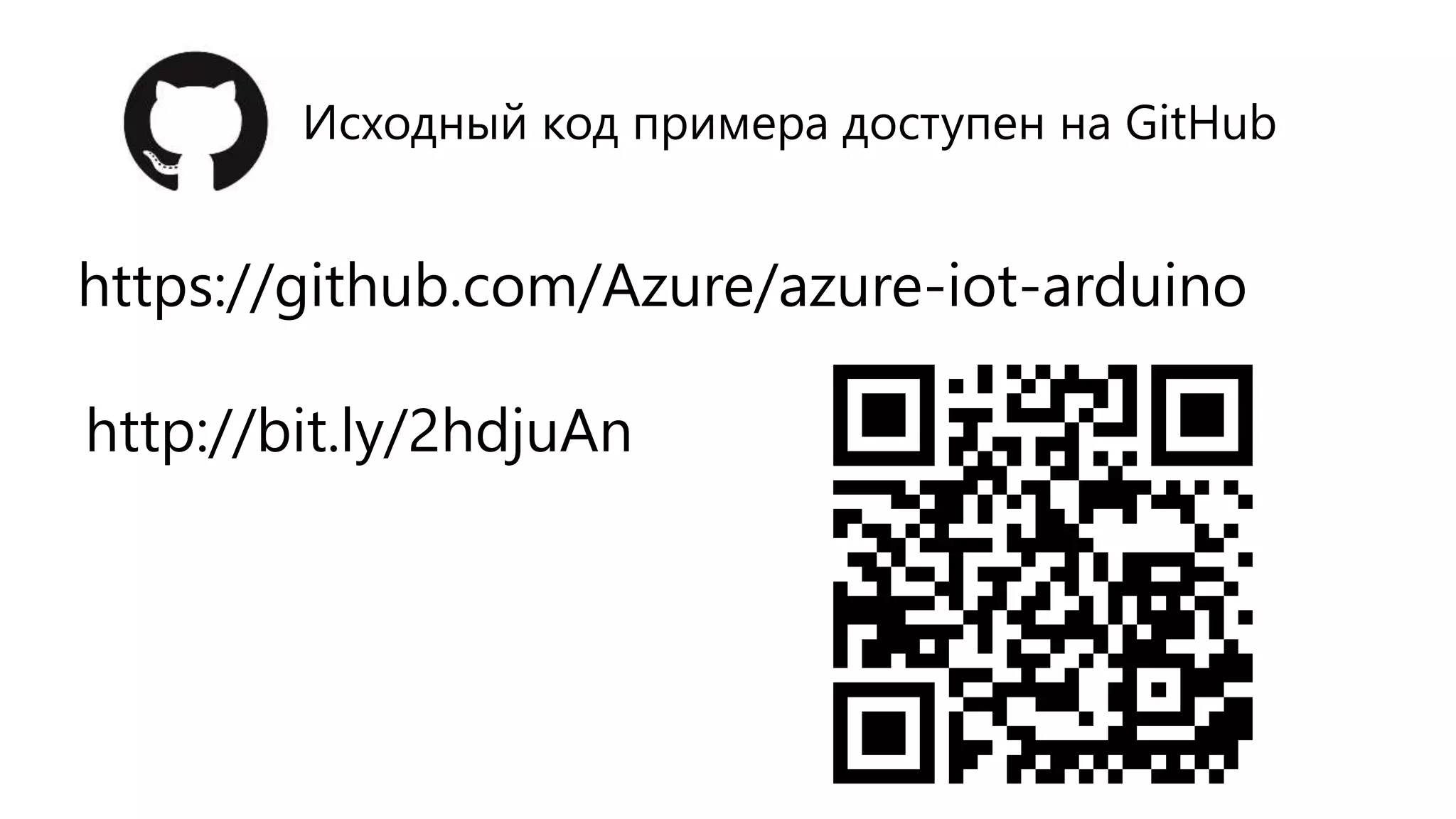

- 20. Исходный код примера доступен на GitHub https://github.com/Azure/azure-iot-arduino http://bit.ly/2hdjuAn

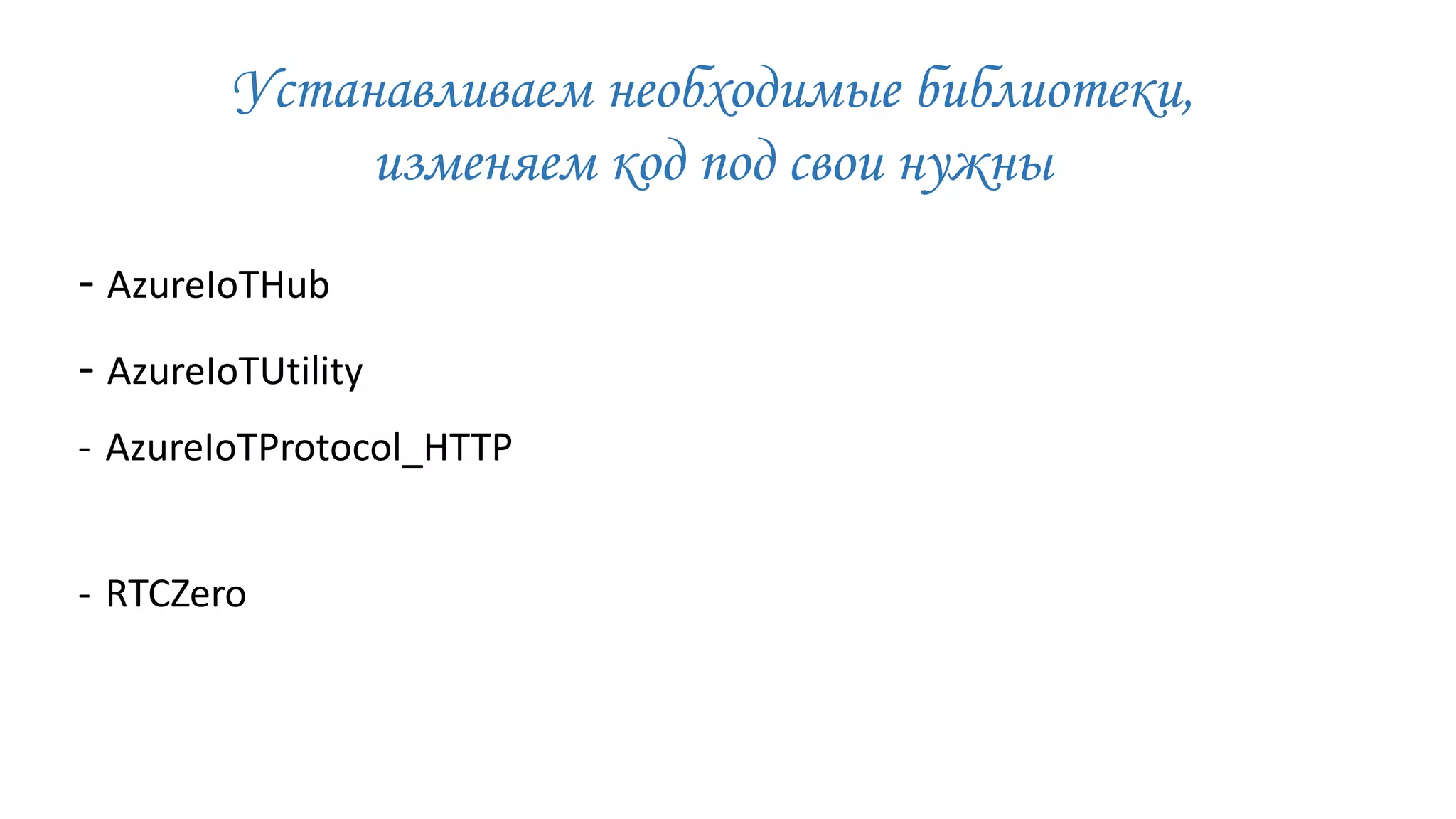

- 21. Устанавливаем необходимые библиотеки, изменяем код под свои нужны - AzureIoTHub - AzureIoTUtility - AzureIoTProtocol_HTTP - RTCZero

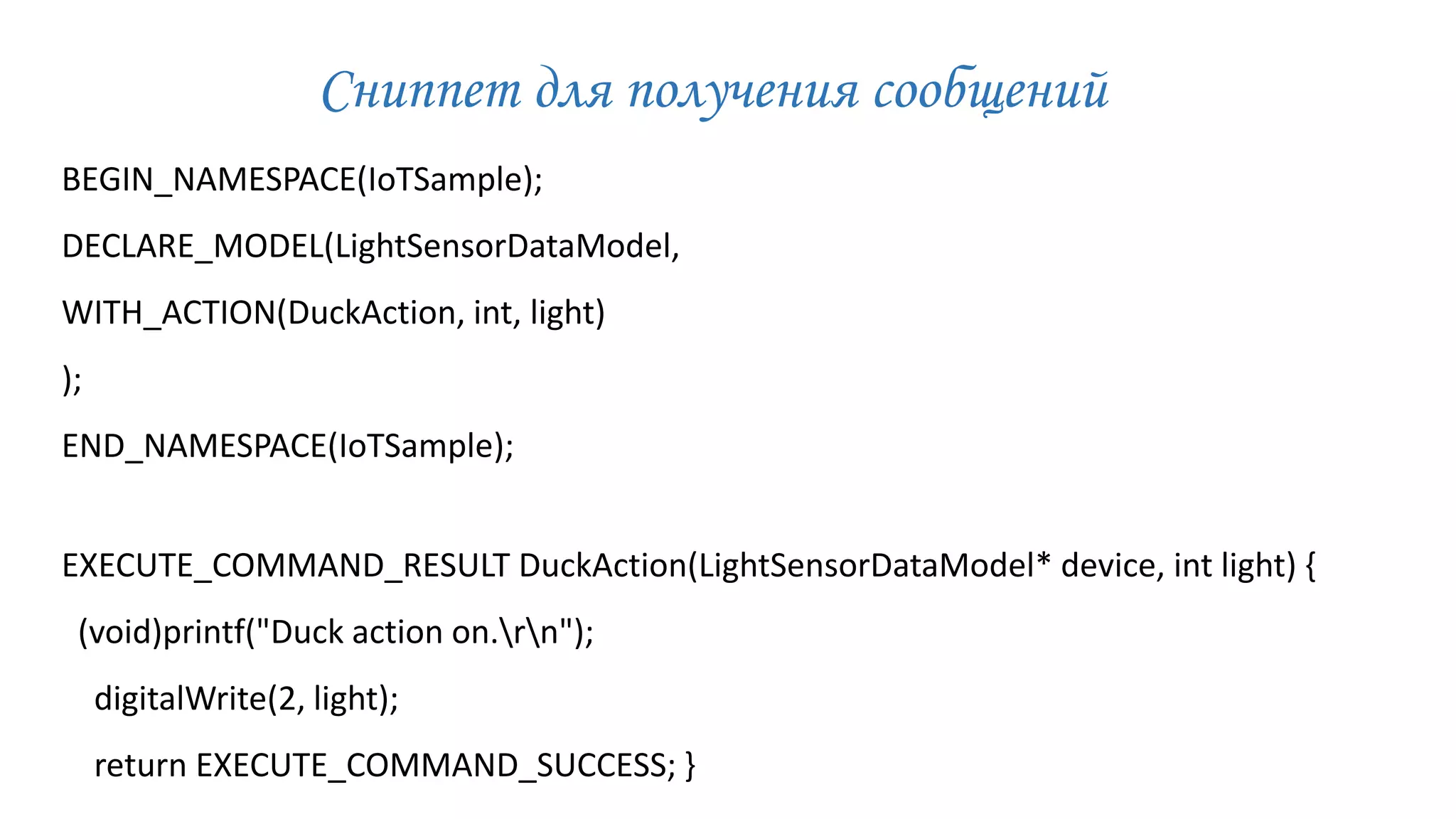

- 22. Cниппет для получения сообщений BEGIN_NAMESPACE(IoTSample); DECLARE_MODEL(LightSensorDataModel, WITH_ACTION(DuckAction, int, light) ); END_NAMESPACE(IoTSample); EXECUTE_COMMAND_RESULT DuckAction(LightSensorDataModel* device, int light) { (void)printf("Duck action on.rn"); digitalWrite(2, light); return EXECUTE_COMMAND_SUCCESS; }

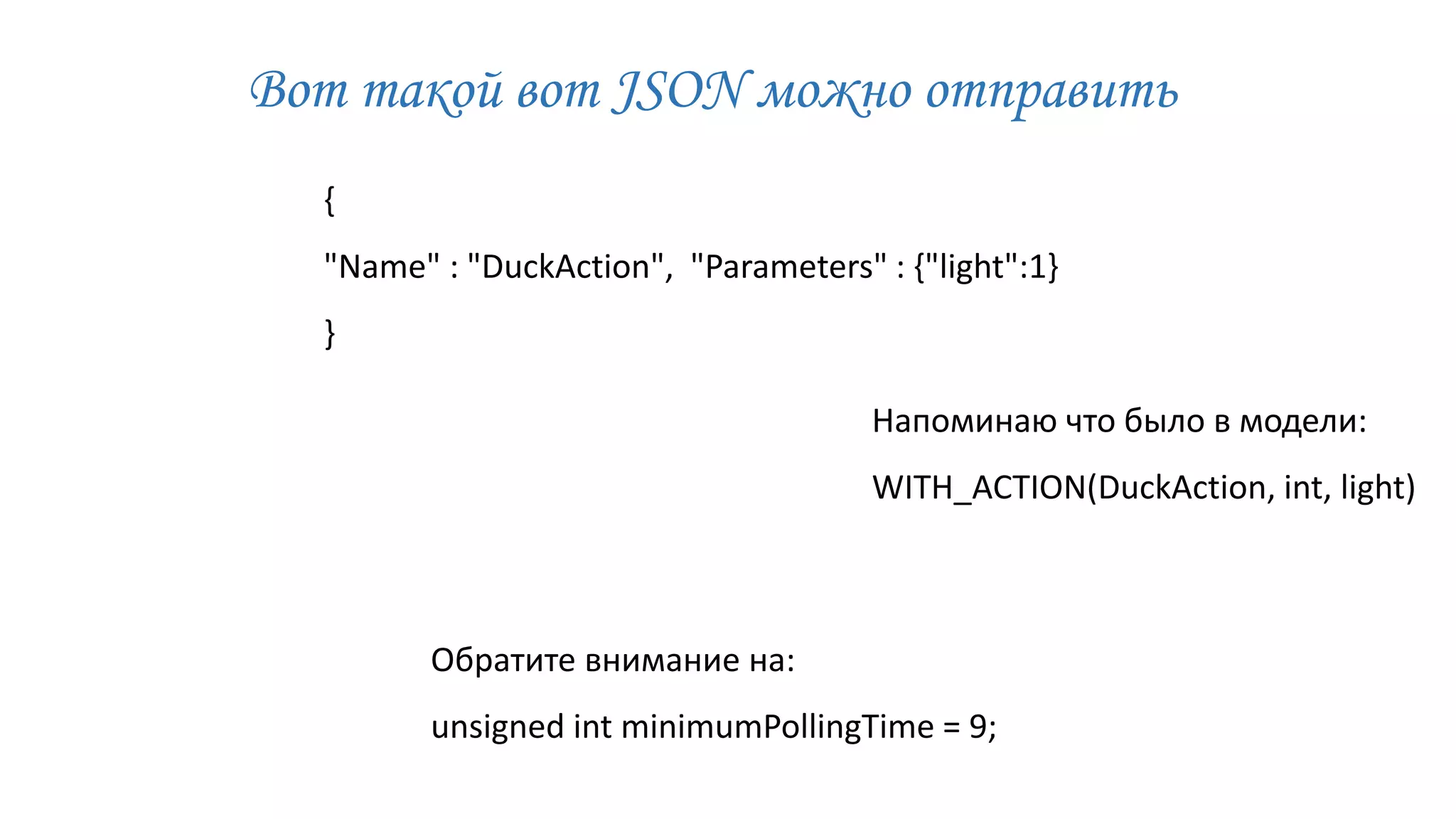

- 23. { "Name" : "DuckAction", "Parameters" : {"light":1} } Вот такой вот JSON можно отправить Напоминаю что было в модели: WITH_ACTION(DuckAction, int, light) Обратите внимание на: unsigned int minimumPollingTime = 9;
- 24. http://bit.ly/2iPwSvL Gist с изменениями стандартного simple sample

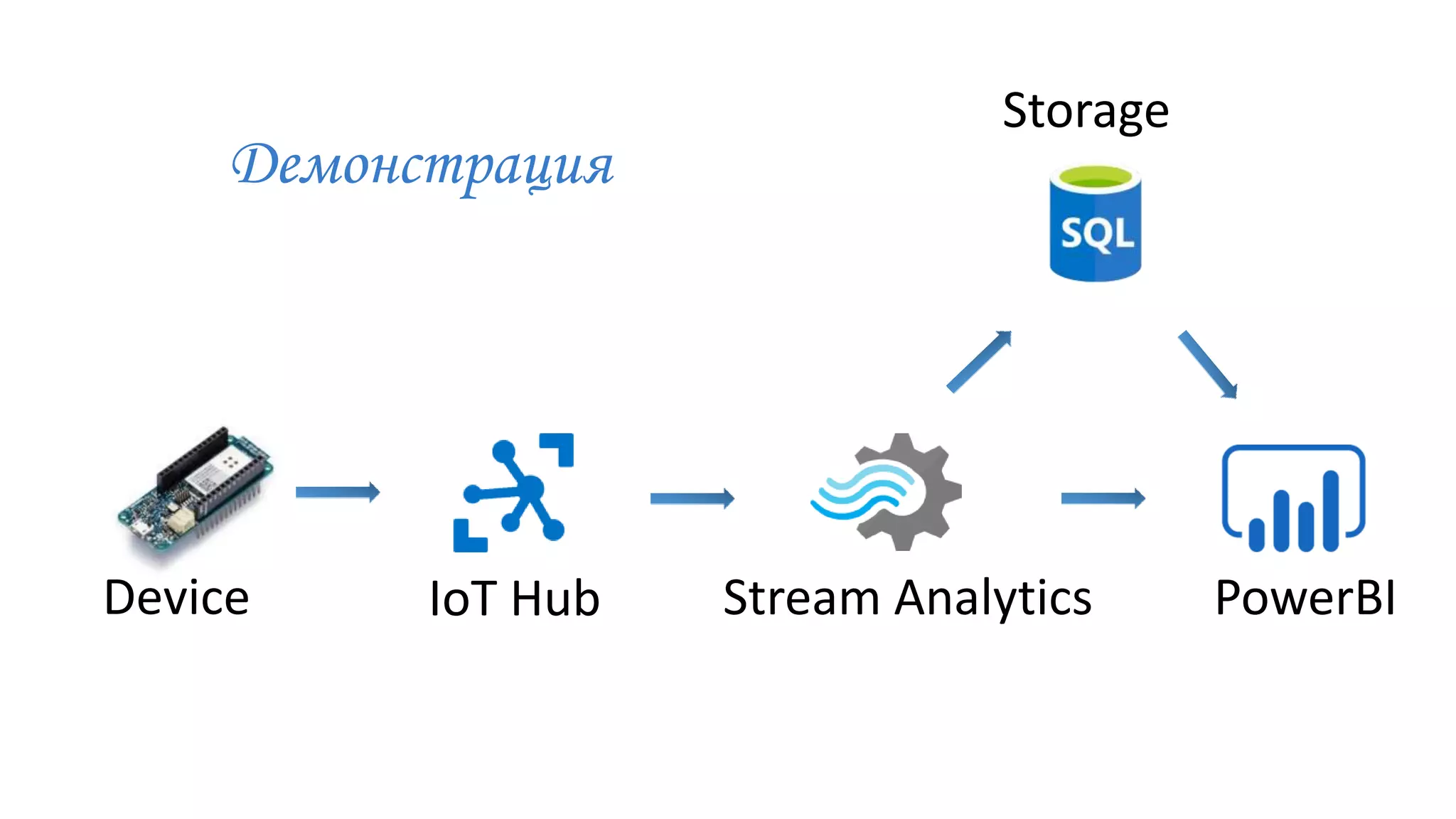

- 25. IoT Hub PowerBIStream Analytics Демонстрация Storage Device

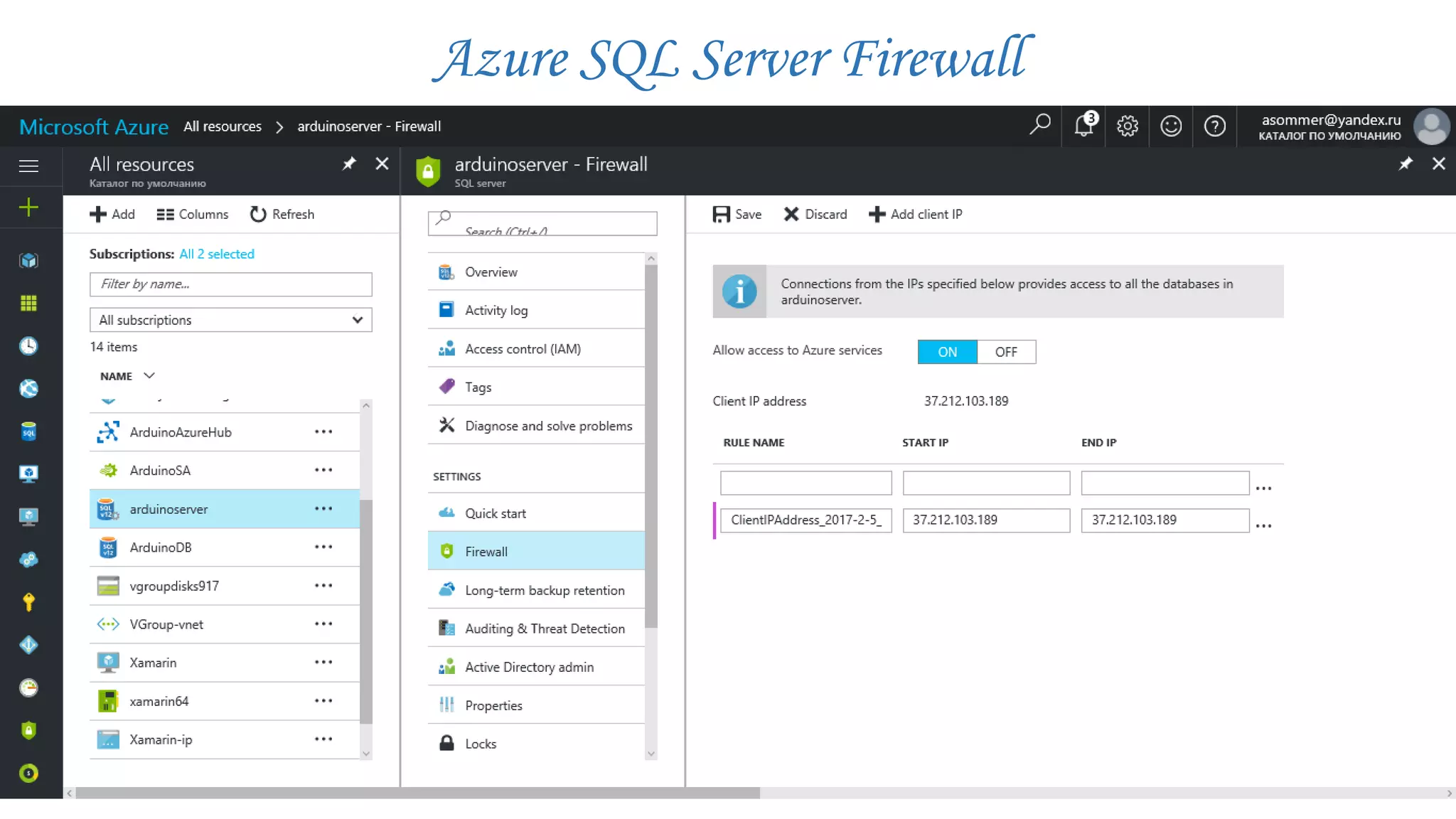

- 26. Azure SQL Server Firewall
- 27. > Спасибо за внимание! > Алексей Соммер > asommer@yandex.ru > skype: alexejsommer
Editor's Notes
- Многие хоть раз да видели этот слайд. Его довольно часто добавляют в презентации =) Несмотря на то, что Интернет Вещей близок к пику хайпа, имеется множество реальных примеров использования Azure IoT. Если верить кривой, то плато продуктивности будет достигнуто через 5-10 лет
- IoT Hub (Центр Интернет вещей) - Подключение, мониторинг и управление миллионами ресурсов IoT PowerBI - Преобразование данных в информативные графические представления Stream Analytics – своеобразный «процессинговый центр». Потоковая обработка данных в режиме реального времени с миллионов устройств IoT (использует язык подобный SQL) Пример такого решения я вам продемонстрирую. Это довольно недорогое решение и может использоваться и не на корпоративном уровне.

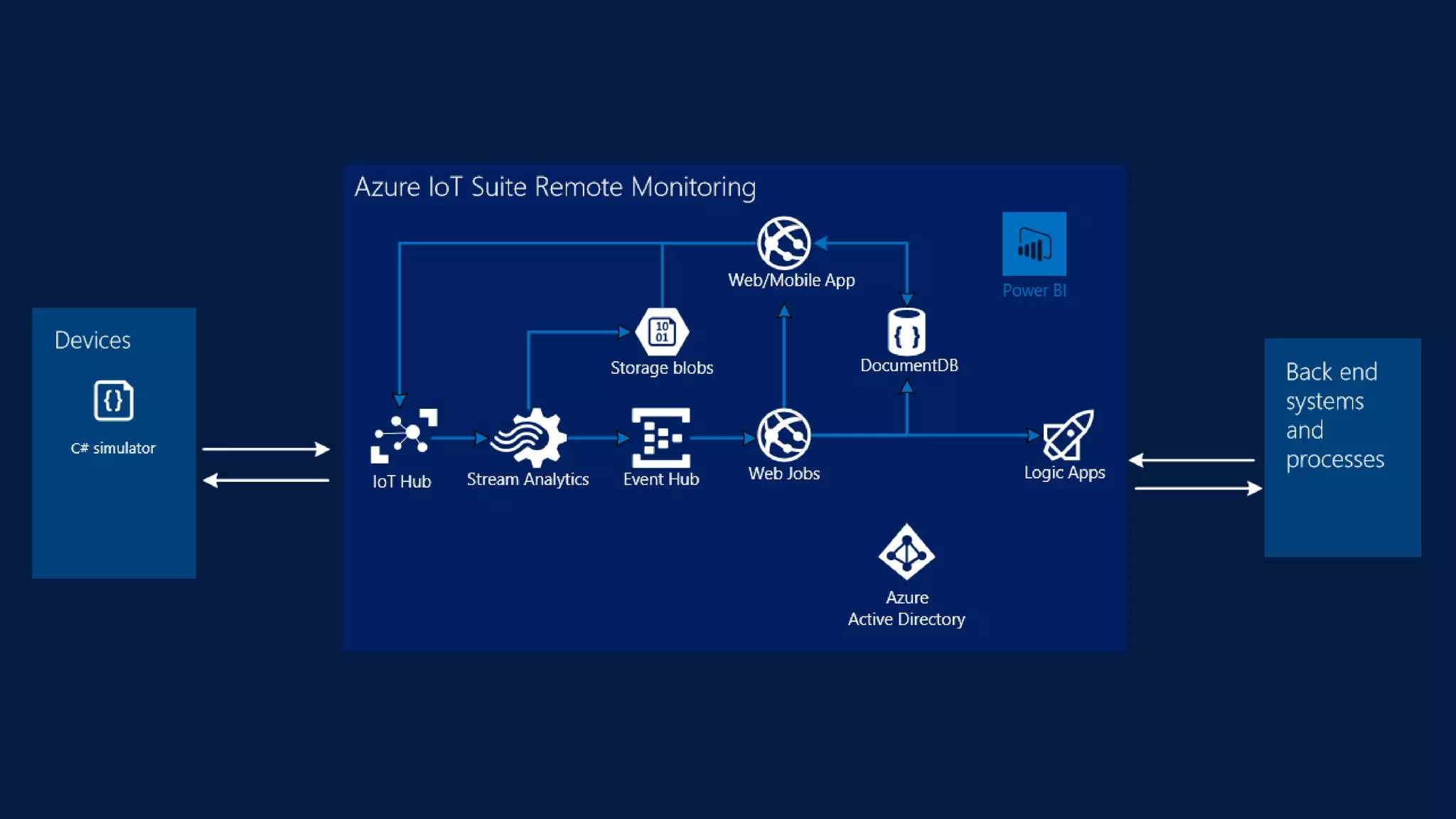

- Функциональная схема сервисов преднастроенного решения удаленного мониторинга Это та схема, которая получается в результате развертывания IoT Suite решения. Сервисов Azure довольно много и настроить их вручную (связать между собой) заняло бы гораздо больше времени, чем 10 минут (примерно столько разворачивается предварительно настроенное решение)
- История про сотрудничество
- Это схема реального проекта – это то, что получилось после настройки шаблона под свои нужды. В сотрудничестве Dublin City University, Intel, Microsoft и ассоциация гэльского футбола Замеры уровня шума, мониторинг ветра, оповещение о возможном наводнении, использование цифровых камер с последующим анализом в облаке перемещений толпы
- Два главных сервиса, с которых все начинается и которые отвечают за коммуникацию с устройствами это IoT Hub и Event Hub Вместе или вместо - могут использоваться вместе в одном проекте Основные различия Миллионы устройств в IoT Hub против 5000 в Event Hub, но миллионы событий в секунду в Event Hub SDK для IoT Hub - библиотеки/NuGet пакеты для Event Hub (и там и там поддерживается .NET, C, Java) Это основный различия. Кроме того IoT Hub поддерживает больше протоколов, может использовать роуты, имеет большое количество SDK в придачу к API, может получать информацию о состоянии устройства с помощью device twin Оба сервиса хранят сообщения до 7-ми дней https://docs.microsoft.com/en-us/azure/iot-hub/iot-hub-compare-event-hubs Event Grid – новый сервер направленный в первую очередь на serverless applications
- Митреум под большим цирком Что интересно так это то, что стоимость затрат на Azure довольно невысокая. Экономия достигается за счет использования IoT hub на одно устройство и отправки данных текстовым файлом Лайфхак немного устарел. Раньше IoT hub был бесплатен для одного девайса, а сейчас для 500 девайсов
- Как правило используется Arduino из линейки IoT. WiFi Shield 101 или MKR1000 с уже установленным Wi-Fi модулем Да, этапов много. Но эта плата которую приходится платить за безопасность и за экономию ресурсов устройства (их не так уж и много). Arduino SDK - https://github.com/Azure/azure-iot-arduino

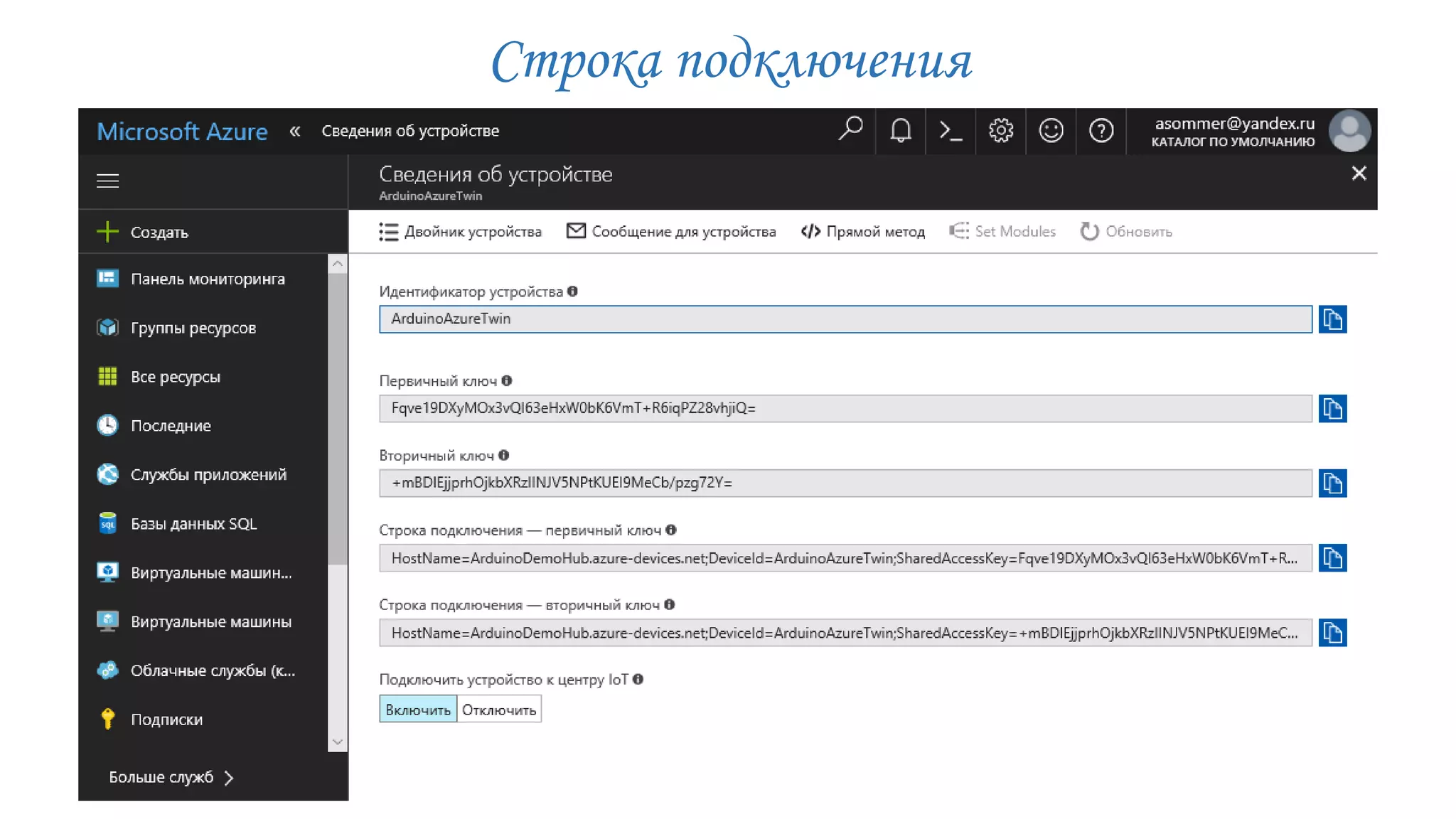

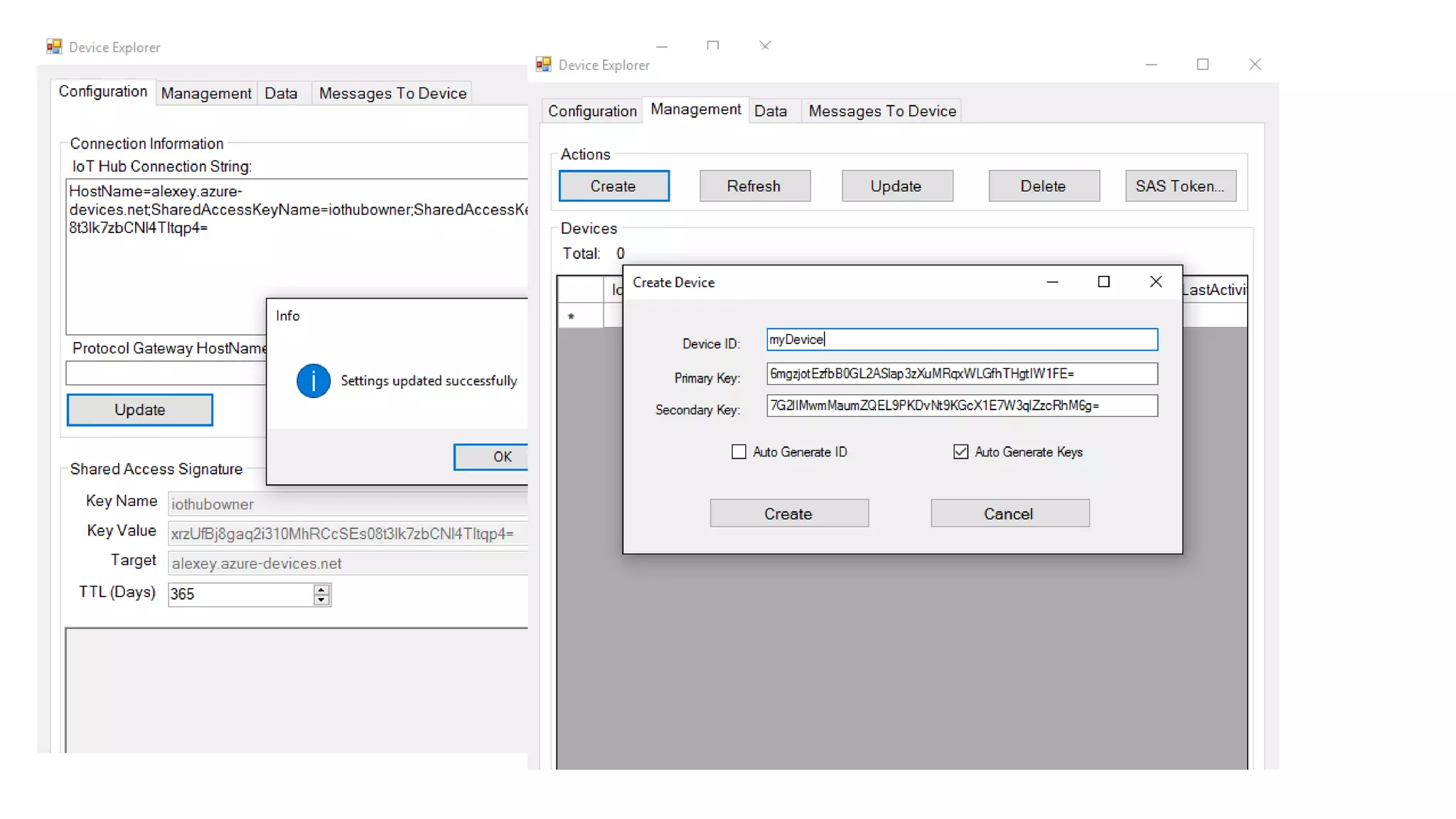

- Кликнув на созданное устройство в Device Explorer-е можно открыть сведения об устройстве. Из них необходимо взять строку подключения – первичный ключ
- Два примера. Для esp8266 based boards и samd (Atmel SAMD Based boards)
- Немного о безопасности – это скриншот портала Azure с Firewall-ом, который включен по умолчанию и ограничивает доступ к базе SQL Server-а. Для того, чтобы получить доступ, необходимо добавить IP в список разрешенных. Этот слайд остался с прошлой презентации. Сейчас если вы подключаетесь из Visual Studio и при этом ваш адрес не внесен в список разрешенных, то появится окошко с запросом.
