- 1. проф. Артюх ТетянаМиколаївна Товарознавство електоропобутових товарів
- 2. Тема: ХАРАКТЕРИСТИКА СПОЖИВНИХ ВЛАСТИВОСТЕЙТА АСОРТИМЕНТУ ПОБУТОВИХ ЕЛЕКТРОТЕХНІЧНИХ ТОВАРІВ (ПЕТТ)

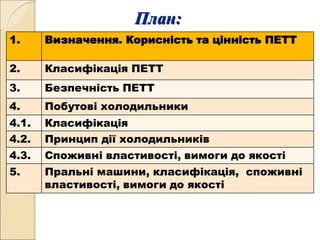

- 3. План: 1. Визначення. Корисністьта цінність ПЕТТ 2. Класифікація ПЕТТ 3. Безпечність ПЕТТ 4. Побутові холодильники 4.1. Класифікація 4.2. Принцип дії холодильників 4.3. Споживні властивості, вимоги до якості 5. Пральні машини, класифікація, споживні властивості, вимоги до якості

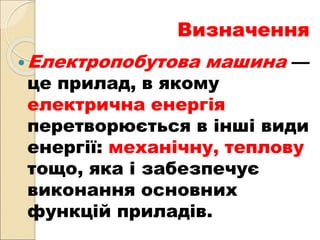

- 4. Визначення Електропобутова машина — цеприлад, в якому електрична енергія перетворюється в інші види енергії: механічну, теплову тощо, яка і забезпечує виконання основних функцій приладів.

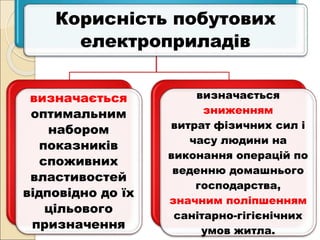

- 5. Корисність побутових електроприладів визначається оптимальним набором показників споживних властивостей відповідно доїх цільового призначення визначається зниженням витрат фізичних сил і часу людини на виконання операцій по веденню домашнього господарства, значним поліпшенням санітарно-гігієнічних умов житла.

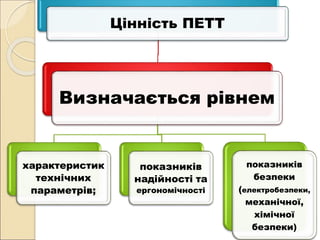

- 6. Цінність ПЕТТ Визначається рівнем характеристик технічних параметрів; показників надійностіта ергономічності показників безпеки (електробезпеки, механічної, хімічної безпеки)

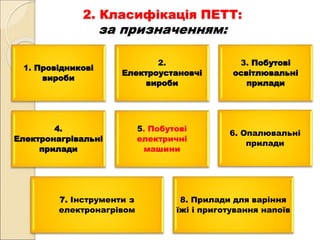

- 7. 2. Класифікація ПЕТТ: запризначенням: 1. Провідникові вироби 2. Електроустановчі вироби 3. Побутові освітлювальні прилади 4. Електронагрівальні прилади 5. Побутові електричні машини 6. Опалювальні прилади 7. Інструменти з eлeктpoнaгpiвoм 8. Прилади для варіння їжі і приготування напоїв
- 8. Побутові електричні машини 1.Побутові холодильники 2. Побутові пральні машини 3. Машини для прасування 4. Машини для прибирання приміщень 5. Підлогонатирачі і комбіновані машини для прибирання

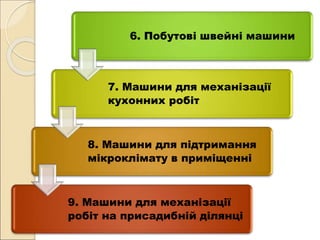

- 9. 6. Побутові швейнімашини 7. Машини для механізації кухонних робіт 8. Машини для підтримання мікроклімату в приміщенні 9. Машини для механізації робіт на присадибній ділянці

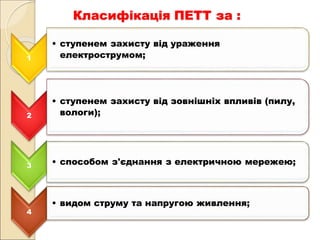

- 10. Класифікація ПЕТТ за: 1 • ступенем захисту від ураження електрострумом; 2 • ступенем захисту від зовнішніх впливів (пилу, вологи); 3 • способом з'єднання з електричною мережею; 4 • видом струму та напругою живлення;

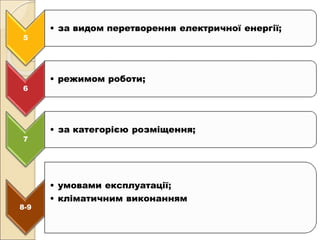

- 11. 5 • за видомперетворення електричної енергії; 6 • режимом роботи; 7 • за категорією розміщення; 8-9 • умовами експлуатації; • кліматичним виконанням

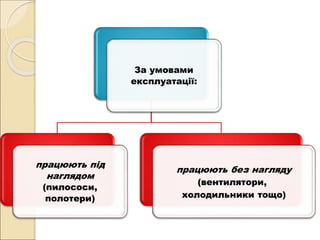

- 12. За умовами експлуатації: працюють під наглядом (пилососи, полотери) працюютьбез нагляду (вентилятори, холодильники тощо)

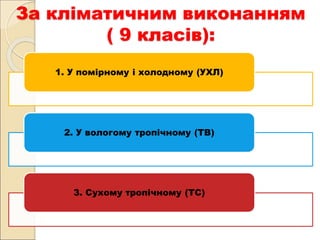

- 13. За кліматичним виконанням (9 класів): 1. У помірному і холодному (УХЛ) 2. У вологому тропічному (ТВ) 3. Сухому тропічному (ТС)

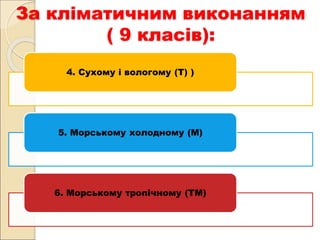

- 14. За кліматичним виконанням (9 класів): 4. Сухому і вологому (Т) ) 5. Морському холодному (М) 6. Морському тропічному (ТМ)

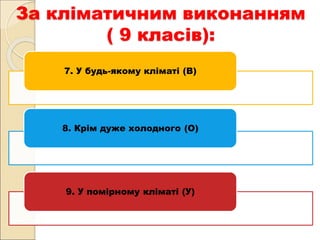

- 15. За кліматичним виконанням (9 класів): 7. У будь-якому кліматі (В) 8. Крім дуже холодного (О) 9. У помірному кліматі (У)

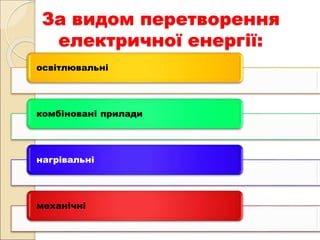

- 16. За видом перетворення електричноїенергії: освітлювальні комбіновані прилади нагрівальні механічні
- 17. За категорією розміщення: навідкритому повітрі у приміщеннях з підвищеною вологістю у приміщеннях, де регулюються кліматичні умови під навісом, у приміщеннях

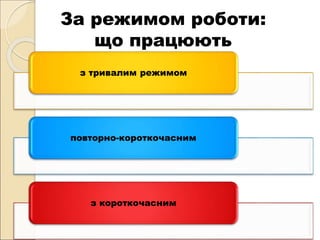

- 18. За режимом роботи: щопрацюють з тривалим режимом повторно-короткочасним з короткочасним

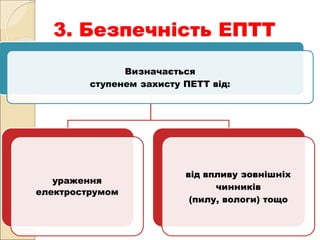

- 19. 3. Безпечність ЕПТТ Визначається ступенемзахисту ПЕТТ від: ураження електрострумом від впливу зовнішніх чинників (пилу, вологи) тощо
- 20.

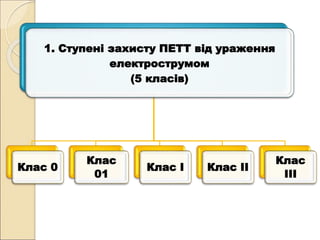

- 21. 1. Ступені захистуПЕТТ від ураження електрострумом (5 класів) Клас 0 Клас 01 Клас I Клас II Клас III

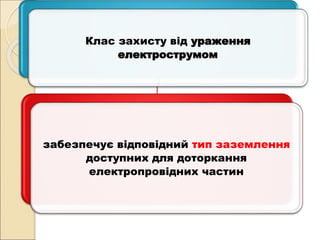

- 22. Клас захисту відураження електрострумом забезпечує відповідний тип заземлення доступних для доторкання електропровідних частин

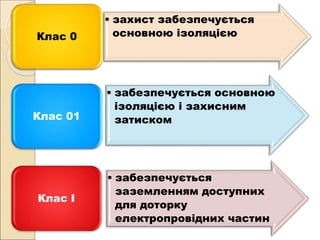

- 23. • захист забезпечується основноюізоляцієюКлас 0 • забезпечується основною ізоляцією і захисним затискомКлас 01 • забезпечується заземленням доступних для доторку електропровідних частин Клас I

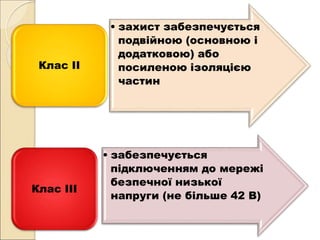

- 24. • захист забезпечується подвійною(основною і додатковою) або посиленою ізоляцією частин Клас II • забезпечується підключенням до мережі безпечної низької напруги (не більше 42 В) Клас III
- 25. Символи позначення класівзахисту Клас I Клас II Клас III

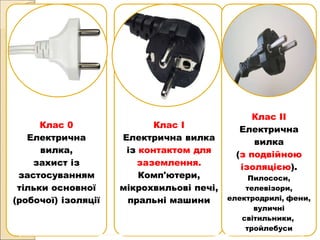

- 26. Клас 0 Електрична вилка, захист із застосуванням тількиосновної (робочої) ізоляції Клас I Електрична вилка із контактом для заземлення. Комп'ютери, мікрохвильові печі, пральні машини Клас II Електрична вилка (з подвійною ізоляцією). Пилососи, телевізори, електродрилі, фени, вуличні світильники, тройлебуси

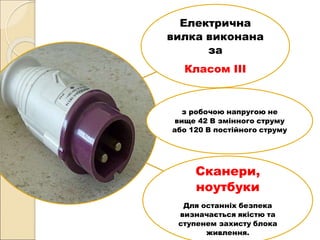

- 27. Електрична вилка виконана за Класом III зробочою напругою не вище 42 В змінного струму або 120 В постійного струму Сканери, ноутбуки Для останніх безпека визначається якістю та ступенем захисту блока живлення.
- 28. 2. За ступенемзахисту від вологи (0-8) Незахищені Крапле- струменеза- хищені Повний захист при зануренні у воду

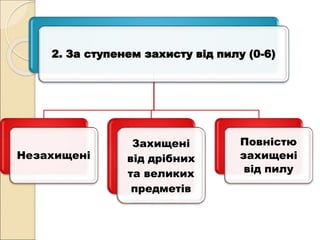

- 29. 2. За ступенемзахисту від пилу (0-6) Незахищені Захищені від дрібних та великих предметів Повністю захищені від пилу

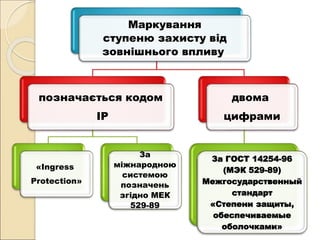

- 31. Маркування ступеню захисту від зовнішньоговпливу позначається кодом IP «Ingress Protection» За міжнародною системою позначень згідно МЕК 529-89 двома цифрами За ГОСТ 14254-96 (МЭК 529-89) Межгосударственный стандарт «Степени защиты, обеспечиваемые оболочками»
- 32. Кожна з цифрвказує: (за обумовленою шкалою) на ступінь допустимого зовнішнього впливу на даний виріб: пилу, електрич- ного струму, води Чим більше цифра - тим вище захист

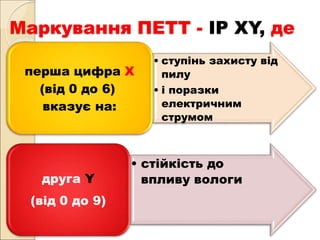

- 33. Маркування ПЕТТ -IP XY, де • ступінь захисту від пилу • і поразки електричним струмом перша цифра X (від 0 до 6) вказує на: • стійкість до впливу вологидруга Y (від 0 до 9)
- 34.
- 35. IP6X Пилоне- проникний IPX5 Захист від водяних струменів ІР 67/68 максимальний рівеньзахисту, як від вологи так і від пилу. використання під водою, під тиском, на необмежений термін. Якщо це світильник: для внутрішнього освітлення басейнів тощо
- 36. 4. Побутові холодильники •електричний пристрій, основне призначення якого прохолоджувати й заморожувати продукти з метою їх зберігання Холодильник • окремий прилад або складова частина холодильника, призначений для заморожування та зберігання продуктів харчування. • Температура в морозильнику зазвичай становить -18 ° C. Морозильник • включають обидва компоненти. • Перші двокамерні холодильники були випущені фірмою «Дженерал Електрик». Двокамерні холодильники

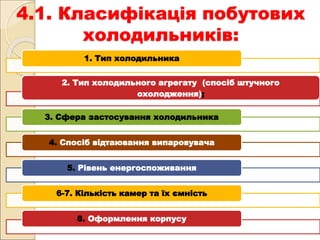

- 37. 4.1. Класифікація побутових холодильників: 1.Тип холодильника 2. Тип холодильного агрегату (спосіб штучного охолодження); 3. Сфера застосування холодильника 4. Спосіб відтаювання випаровувача 5. Рівень енергоспоживання 6-7. Кількість камер та їх ємність 8. Оформлення корпусу
- 38. 1. Типи холодильників Однодверні ђ- 60 - 185 см, ширина та глибина - 60 см Всередині - невеликий морозильний відсік. Дводверні ђ -140 - 200 см, ширина - 50-60 см, глибина - 60-70 см З нижньою або верхньою морозильною камерою
- 39. Однокамерний холодильник фірми Атлант Двокамернийхолодильник фірми Indesit

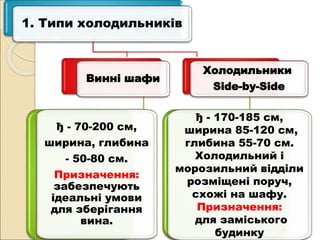

- 40. 1. Типи холодильників Виннішафи ђ - 70-200 см, ширина, глибина - 50-80 см. Призначення: забезпечують ідеальні умови для зберігання вина. Холодильники Side-by-Side ђ - 170-185 см, ширина 85-120 см, глибина 55-70 см. Холодильний і морозильний відділи розміщені поруч, схожі на шафу. Призначення: для заміського будинку

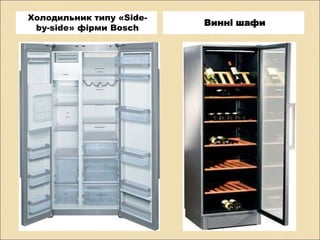

- 41. Холодильник типу «Side- by-side»фірми Bosch Винні шафи
- 42. 2. За типом холодильногоагрегату Компресорні 90% ринку Термоелектричні портативні, ≤ 1% ринку Абсорбційні компактні і безшумні ≤ 9%

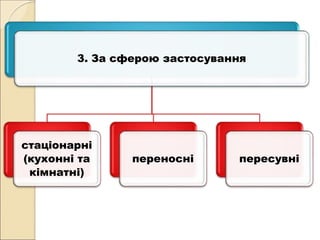

- 43. 3. За сфероюзастосування стаціонарні (кухонні та кімнатні) переносні пересувні

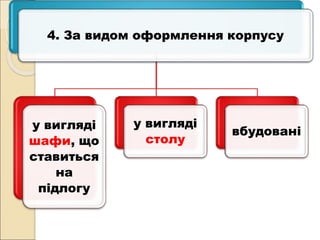

- 44. 4. За видомоформлення корпусу у вигляді шафи, що ставиться на підлогу у вигляді столу вбудовані

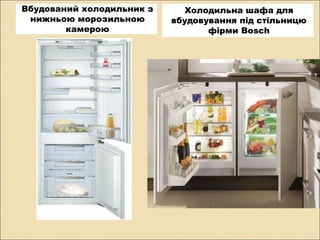

- 45. Вбудований холодильник з нижньоюморозильною камерою Холодильна шафа для вбудовування під стільницю фірми Bosch

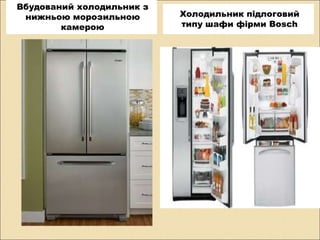

- 46. Вбудований холодильник з нижньоюморозильною камерою Холодильник підлоговий типу шафи фірми Bosch
- 47. Холодильна шафа спеціального призначення фірмиBosch “Розумний» холодильник ChillHub (модульWi-Fi та під’єднання до Інтернету, розміщено 8 USB-портів)

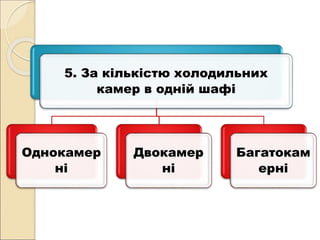

- 48. 5. За кількістюхолодильних камер в одній шафі Однокамер ні Двокамер ні Багатокам ерні

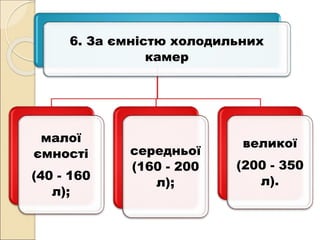

- 49. 6. За ємністюхолодильних камер малої ємності (40 - 160 л); середньої (160 - 200 л); великої (200 - 350 л).
- 50. 7. За рівнеменергоспоживання Клас - А...С – від дуже економічного до економічного клас - загальне енергоспоживання за рік D – проміжний клас E...G – від високої до дуже високої витрати електроенергії

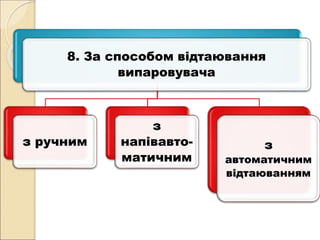

- 51. 8. За способомвідтаювання випаровувача з ручним з напівавто- матичним з автоматичним відтаюванням

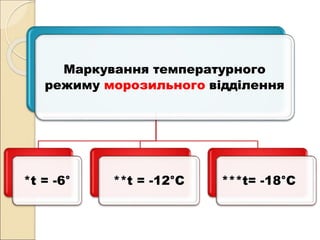

- 52. Маркування температурного режиму морозильноговідділення *t = -6° **t = -12°С ***t= -18°С

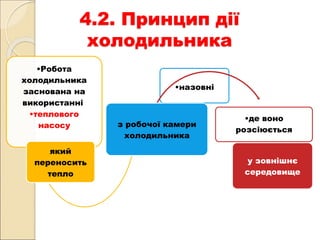

- 53. 4.2. Принцип дії холодильника •Робота холодильника заснованана використанні •теплового насосу який переносить тепло •назовні з робочої камери холодильника •де воно розсіюється у зовнішнє середовище
- 54.

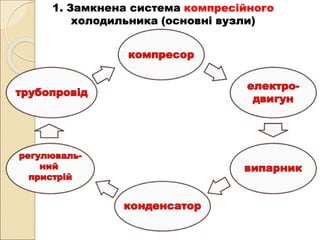

- 55. 1. Замкнена системакомпресійного холодильника (основні вузли)

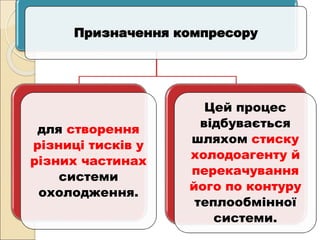

- 56. Призначення компресору для створення різницітисків у різних частинах системи охолодження. Цей процес відбувається шляхом стиску холодоагенту й перекачування його по контуру теплообмінної системи.
- 57.

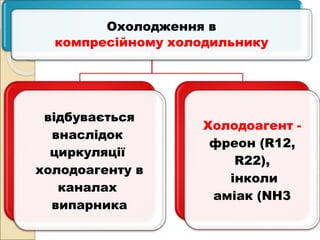

- 58. Охолодження в компресійному холодильнику відбувається внаслідок циркуляції холодоагентув каналах випарника Холодоагент - фреон (R12, R22), інколи аміак (NH3

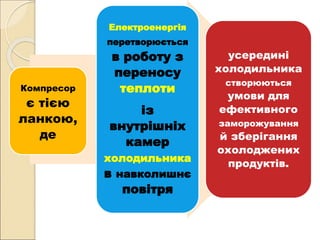

- 59. Компресор є тією ланкою, де Електроенергія перетворюється в роботуз переносу теплоти із внутрішніх камер холодильника в навколишнє повітря усередині холодильника створюються умови для ефективного заморожування й зберігання охолоджених продуктів.

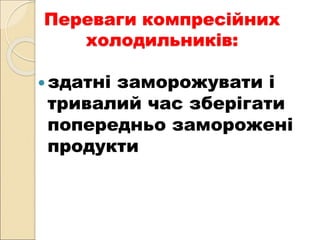

- 60. Переваги компресійних холодильників: здатні заморожуватиі тривалий час зберігати попередньо заморожені продукти

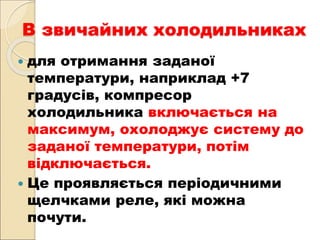

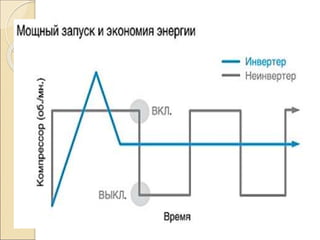

- 61. В звичайних холодильниках для отримання заданої температури, наприклад +7 градусів, компресор холодильника включається на максимум, охолоджує систему до заданої температури, потім відключається. Це проявляється періодичними щелчками реле, які можна почути.
- 62. Інверторні компресори краще підтримують температурута економлять електроенергію Вони реагують: на теплу погоду, гарячу їжу чи відкриті дверцята, швидше охолоджують повітря всередині. компанія Samsung Electronics - нова лінійка Samsung 3050

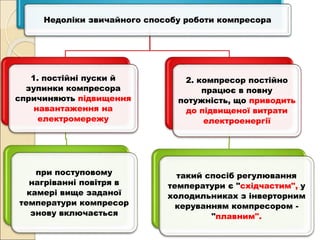

- 63. Недоліки звичайного способуроботи компресора 1. постійні пуски й зупинки компресора спричиняють підвищення навантаження на електромережу при поступовому нагріванні повітря в камері вище заданої температури компресор знову включається 2. компресор постійно працює в повну потужність, що приводить до підвищеної витрати електроенергії такий спосіб регулювання температури є "східчастим", у холодильниках з інверторним керуванням компресором - "плавним".

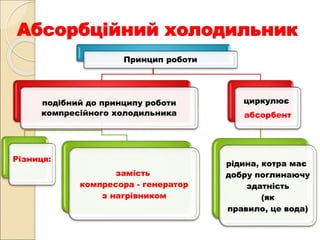

- 65. Абсорбційний холодильник Принцип роботи подібнийдо принципу роботи компресійного холодильника Різниця: замість компресора - генератор з нагрівником циркулює абсорбент рідина, котра має добру поглинаючу здатність (як правило, це вода)

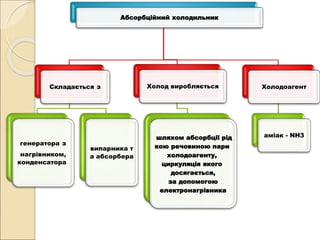

- 66. Абсорбційний холодильник Складається з генератораз нагрівником, конденсатора випарника т а абсорбера Холод виробляється шляхом абсорбції рід кою речовиною пари холодоагенту, циркуляція якого досягається, за допомогою електронагрівника Холодоагент аміак - NH3

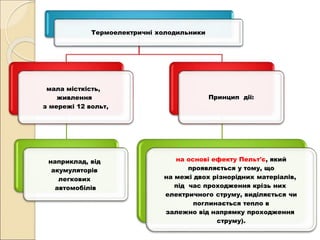

- 67. Термоелектричні холодильники мала місткість, живлення змережі 12 вольт, наприклад, від акумуляторів легкових автомобілів Принцип дії: на основі ефекту Пельт'є, який проявляється у тому, що на межі двох різнорідних матеріалів, під час проходження крізь них електричного струму, виділяється чи поглинається тепло в залежно від напрямку проходження струму).

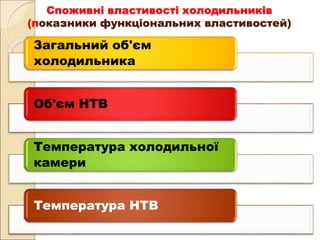

- 68. Споживні властивості холодильників (показникифункціональних властивостей) Загальний об'єм холодильника Об'єм НТВ Температура холодильної камери Температура НТВ
- 69. Показники функціональних властивостей Температурау холодильному відділенні: від + 4°С до + 6°С (+ 5° С) Стабілізована напруга: 230 й 220 В Температура у морозильному відділенні від – 18° до – 19°С Частота мережі 50 Гц

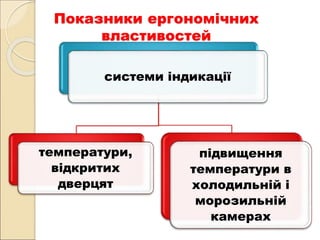

- 70. Показники ергономічних властивостей системи індикації температури, відкритих дверцят підвищення температурив холодильній і морозильній камерах

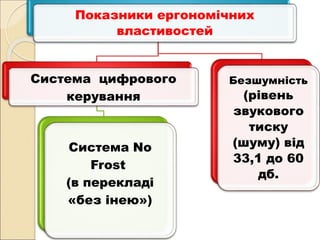

- 71. Показники ергономічних властивостей Система цифрового керування СистемаNo Frost (в перекладі «без інею») Безшумність (рівень звукового тиску (шуму) від 33,1 до 60 дб.

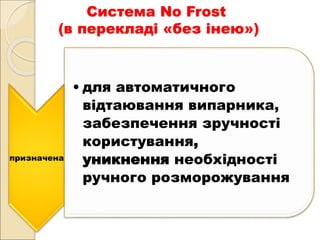

- 72. Система No Frost (вперекладі «без інею») призначена • для автоматичного відтаювання випарника, забезпечення зручності користування, уникнення необхідності ручного розморожування
- 73.

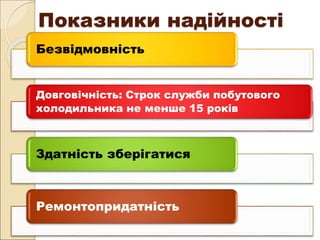

- 74. Показники надійності Безвідмовність Довговічність: Строкслужби побутового холодильника не менше 15 років Здатність зберігатися Ремонтопридатність

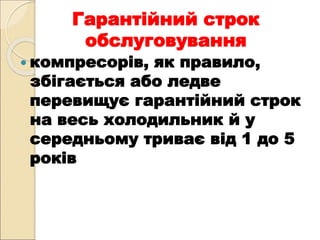

- 75. Гарантійний строк обслуговування компресорів,як правило, збігається або ледве перевищує гарантійний строк на весь холодильник й у середньому триває від 1 до 5 років
- 76. Маркування холодильних приладівза ГОСТ 27570.1 : 1 • умовне позначення приладу 2 • порядковий номер, дата випуску 3 • позначення виду i маси холодоагенту

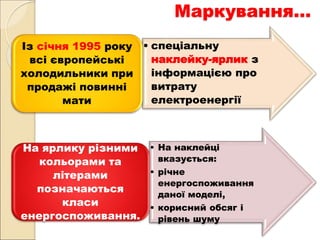

- 77. Маркування… • спеціальну наклейку-ярлик з інформацієюпро витрату електроенергії Із січня 1995 року всі європейські холодильники при продажі повинні мати • На наклейці вказується: • річне енергоспоживання даної моделі, • корисний обсяг і рівень шуму На ярлику різними кольорами та літерами позначаються класи енергоспоживання.
- 78.
- 79. Асортимент Асортимент Вживання ел. енергіїза добу Рівень шуму, Дб Electrolux ERB 3106 0,62 квт.ч 35,5 дб Beko CDP7620HCA 0,70 квт.ч 33,1 д AEG 86378-KG 0,67 квт.ч Liebherr З 4056 34,9 д Miele KF7560S-4 35,3 дб Vestfrost BKF355 35,6 дб

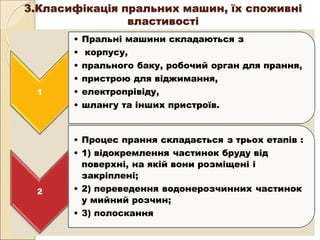

- 80. 3.Класифікація пральних машин,їх споживні властивості 1 • Пральні машини складаються з • корпусу, • прального баку, робочий орган для прання, • пристрою для віджимання, • електропрівіду, • шлангу та інших пристроїв. 2 • Процес прання складається з трьох етапів : • 1) відокремлення частинок бруду від поверхні, на якій вони розміщені і закріплені; • 2) переведення водонерозчинних частинок у мийний розчин; • 3) полоскання
- 81. Класифікація пральних машин: 1 •За номінальним навантаженням (1,0 ... 5 кг) 2 • За кількістю баків: з 1-м (Е) чи 2-ма (Д) пральними баками. • За способом керування – з електромеханічним управлінням, з електронним управлінням – Е 3 • За способом завантаження: • зверху • або фронтальним способом.

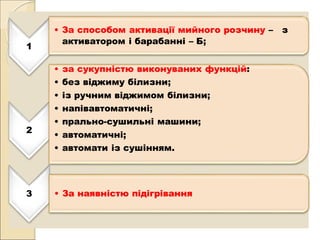

- 82. 1 • За способомактивації мийного розчину – з активатором і барабанні – Б; 2 • за сукупністю виконуваних функцій: • без віджиму білизни; • із ручним віджимом білизни; • напівавтоматичні; • прально-сушильні машини; • автоматичні; • автомати із сушінням. 3 • За наявністю підігрівання
- 83. Клас • Кращі -класу "A +" і "A + +", • вони максимально дбайливо можуть випрати білизну і заощадять електроенергію. • В ЄС прийнята шкала ступеня ефективності прання • від "A" до "G", де "F" і "G" - найнижчий рівень, • "C", "D" і "E" - середній, • "A" і "B “- дбайливе ставлення до тканин. класи віджимання • Цими ж буквами позначаються класи віджимання. • кількість оборотів при віджиманні характеризує клас віджимання : • від практично сухої білизни - 1600 обертів / хвилину • до вологого при віджиманні - 400-х оборотах. число оборотів віджимання • є перемикач числа оборотів віджимання, • на високих оборотах - для махрових тканин (рушників, халатів), • для ніжних тканин - мінімальна кількість обертів.

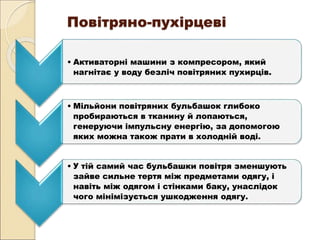

- 84. Повітряно-пухірцеві • Активаторні машиниз компресором, який нагнітає у воду безліч повітряних пухирців. • Мільйони повітряних бульбашок глибоко пробираються в тканину й лопаються, генеруючи імпульсну енергію, за допомогою яких можна також прати в холодній воді. • У тій самий час бульбашки повітря зменшують зайве сильне тертя між предметами одягу, і навіть між одягом і стінками баку, унаслідок чого мінімізується ушкодження одягу.
- 85. Ультразвукові • Вберігають білизнувід бруду за допомогою акустичних коливань. Результат від такої прання приблизно дорівнює результату простого замочування білизни в порошку. • У миючому розчині ультразвук утворює дуже багато мікропухирців з короткочасним зростанням тиску всередині їх. • Ці бульбашки утворюють гігантську кількість мікровибухів у миючому розчині; • Мікровибухи порушують зчеплення бруду з волокнами виробів і полегшують їх видалення. • Оскільки розмір пухирців порівняємо з розмірами молекул, всі вони легко проникають як між волокон, так і крізь їх, очищаючи нитки тканини зсередини.

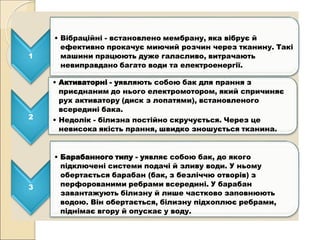

- 86. і 1 • Вібраційні -встановлено мембрану, яка вібрує й ефективно прокачує миючий розчин через тканину. Такі машини працюють дуже галасливо, витрачають невиправдано багато води та електроенергії. 2 • Активаторні - уявляють собою бак для прання з приєднаним до нього електромотором, який спричиняє рух активатору (диск з лопатями), встановленого всередині бака. • Недолік - білизна постійно скручується. Через це невисока якість прання, швидко зношується тканина. 3 • Барабанного типу - уявляє собою бак, до якого підключені системи подачі й зливу води. У ньому обертається барабан (бак, з безліччю отворів) з перфорованими ребрами всередині. У барабан завантажують білизну й лише частково заповнюють водою. Він обертається, білизну підхоплює ребрами, піднімає вгору й опускає у воду.

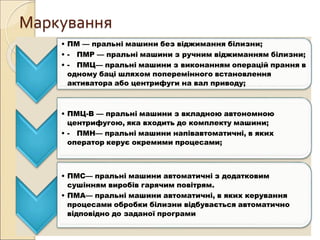

- 87. Маркування • ПМ —пральні машини без віджимання білизни; • - ПМР — пральні машини з ручним віджиманням білизни; • - ПМЦ— пральні машини з виконанням операцій прання в одному баці шляхом поперемінного встановлення активатора або центрифуги на вал приводу; • ПМЦ-В — пральні машини з вкладною автономною центрифугою, яка входить до комплекту машини; • - ПМН— пральні машини напівавтоматичні, в яких оператор керує окремими процесами; • ПМС— пральні машини автоматичні з додатковим сушінням виробів гарячим повітрям. • ПМА— пральні машини автоматичні, в яких керування процесами обробки білизни відбувається автоматично відповідно до заданої програми

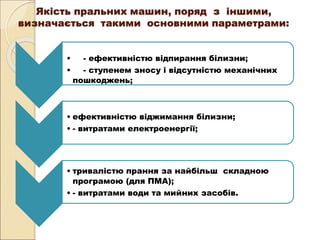

- 88. Якість пральних машин,поряд з іншими, визначається такими основними параметрами: • - ефективністю відпирання білизни; • - ступенем зносу і відсутністю механічних пошкоджень; • ефективністю віджимання білизни; • - витратами електроенергії; • тривалістю прання за найбільш складною програмою (для ПМА); • - витратами води та мийних засобів.
- 89.
- 90. Клас віджиму - Залишковавологість A <45% B від 45% до <54% C 54% до <63% D від 63% до <72% E від 72% до <81% F від 81% до <90% GG> = 90%

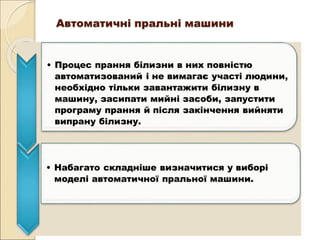

- 91. Автоматичні пральні машини •Процес прання білизни в них повністю автоматизований і не вимагає участі людини, необхідно тільки завантажити білизну в машину, засипати мийні засоби, запустити програму прання й після закінчення вийняти випрану білизну. • Набагато складніше визначитися у виборі моделі автоматичної пральної машини.

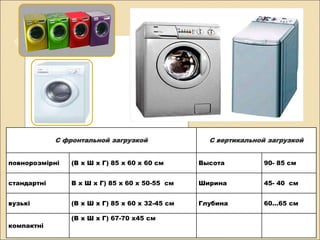

- 92. С фронтальной загрузкойС вертикальной загрузкой повнорозмірні (В х Ш х Г) 85 х 60 х 60 см Высота 90- 85 см стандартні В х Ш х Г) 85 х 60 х 50-55 см Ширина 45- 40 см вузькі (В х Ш х Г) 85 х 60 х 32-45 см Глубина 60…65 см компактні (В х Ш х Г) 67-70 х45 см

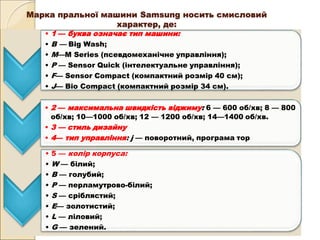

- 93. Марка пральної машиниSamsung носить смисловий характер, де: • 1 — буква означає тип машини: • В — Big Wash; • М—М Series (псевдомеханічне управління); • Р — Sensor Quick (інтелектуальне управління); • F— Sensor Compact (компактний розмір 40 см); • J— Bio Compact (компактний розмір 34 см). • 2 — максимальна швидкість віджиму: 6 — 600 об/хв; 8 — 800 об/хв; 10—1000 об/хв; 12 — 1200 об/хв; 14—1400 об/хв. • 3 — стиль дизайну • 4— тип управління: j — поворотний, програма тор • 5 — колір корпуса: • W — білий; • В — голубий; • Р — перламутрово-білий; • S — сріблястий; • Е— золотистий; • L — ліловий; • G — зелений.
