1. การสื่อสารและ
เครือข่ายคอมพิวเตอร์

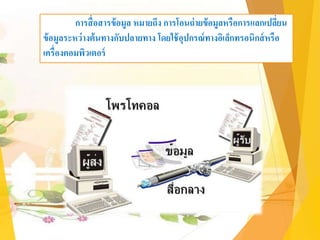

2. การสื่อสารข้อมูล หมายถึง การโอนถ่ายข้อมูลหรือการแลกเปลี่ยน
ข้อมูลระหว่างต้นทางกับปลายทาง โดยใช้อุปกรณ์ทางอิเล็กทรอนิกส์หรือ
เครื่องคอมพิวเตอร์

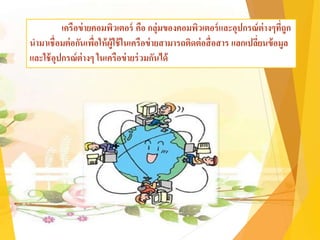

3. เครือข่ายคอมพิวเตอร์ คือ กลุ่มของคอมพิวเตอร์และอุปกรณ์ต่างๆที่ถูก
นามาเชื่อมต่อกันเพื่อให้ผู้ใช้ในเครือข่ายสามารถติดต่อสื่อสาร แลกเปลี่ยนข้อมูล
และใช้อุปกรณ์ต่างๆ ในเครือข่ายร่วมกันได้

4. องค์ประกอบพื้นฐานของระบบสื่อสารข้อมูล
1. ผู้ส่ง เป็นสิ่งที่ทาหน้าที่ส่งข้อมูลข่าวสารออกไปยังจุดหมายปลายทางที่
ต้องการซึ่งอาจเป็นบุคคลหรืออุปกรณ์ เช่น เครื่องคอมพิวเตอร์
โทรศัพท์ เป็นต้น

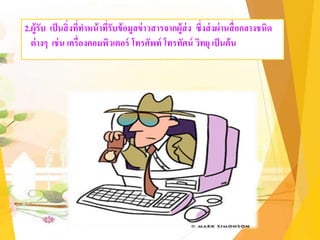

5. 2.ผู้รับ เป็นสิ่งที่ทาหน้าที่รับข้อมูลข่าวสารจากผู้ส่ง ซึ่งส่งผ่านสื่อกลางชนิด
ต่างๆ เช่น เครื่องคอมพิวเตอร์ โทรศัพท์ โทรทัศน์ วิทยุ เป็นต้น

6. 3.ข้อมูลข่าวสาร เป็นสิ่งที่ผู้ส่งต้องการส่งไปให้ผู้รับที่อยู่ปลายทางซึ่ง
อาจเป็น เสียง ข้อความหรือภาพ เพื่อสื่อสารให้เกิดความเข้าใจ
ตรงกัน

7. 4.สื่อกลาง หรือช่องทางการสื่อสาร เป็นสิ่งที่ช่วยให้ข้อมูลข่าวสารเดินทางจากผู้
ส่งไปยังผู้รับได้โดยสะดวก ซึ่งมีหลายรูปแบบ ดังนี้
* สายสัญญาณชนิดต่างๆ เช่น สายโทรศัพท์ สายเคเบิล
เส้นใยแก้วนาแสง เป็นต้น
* คลื่นสัญญาณชนิดต่างๆ เช่น คลื่นวิทยุ คลื่นไมโครเวฟ
คลื่นแสง คลื่นอินฟราเรด
* อุปกรณ์เสริมชนิดต่างๆ เช่น เสาอากาศวิทยุ เสาอากาศโทรศัพท์
ดาวเทียม โมเด็ม

8. 5. โปรโตคอล เป็นข้อกาหนดหรือข้อตกลงถึงกฎระเบียบและวิธีการ
ที่ใช้ในการสื่อสารเพื่อให้ผู้ส่งและผู้รับมีความเข้าใจตรงกัน

9. ประเภทของสัญญาณ แบ่งเป็น 2 ประเภท
1. สัญญาณดิจิตอล เป็นสัญญาณที่มีรูปแบบไม่ต่อเนื่อง มีค่าที่เป็นไปได้ใน
รูปแบบของแรงดันไฟฟ้าที่มีค่า 0 หรือ 1 เท่านั้น ทนต่อการรบกวนได้ดีกว่า
สัญญาณอนาล็อก แต่ระยะทางไปได้ไม่ไกล

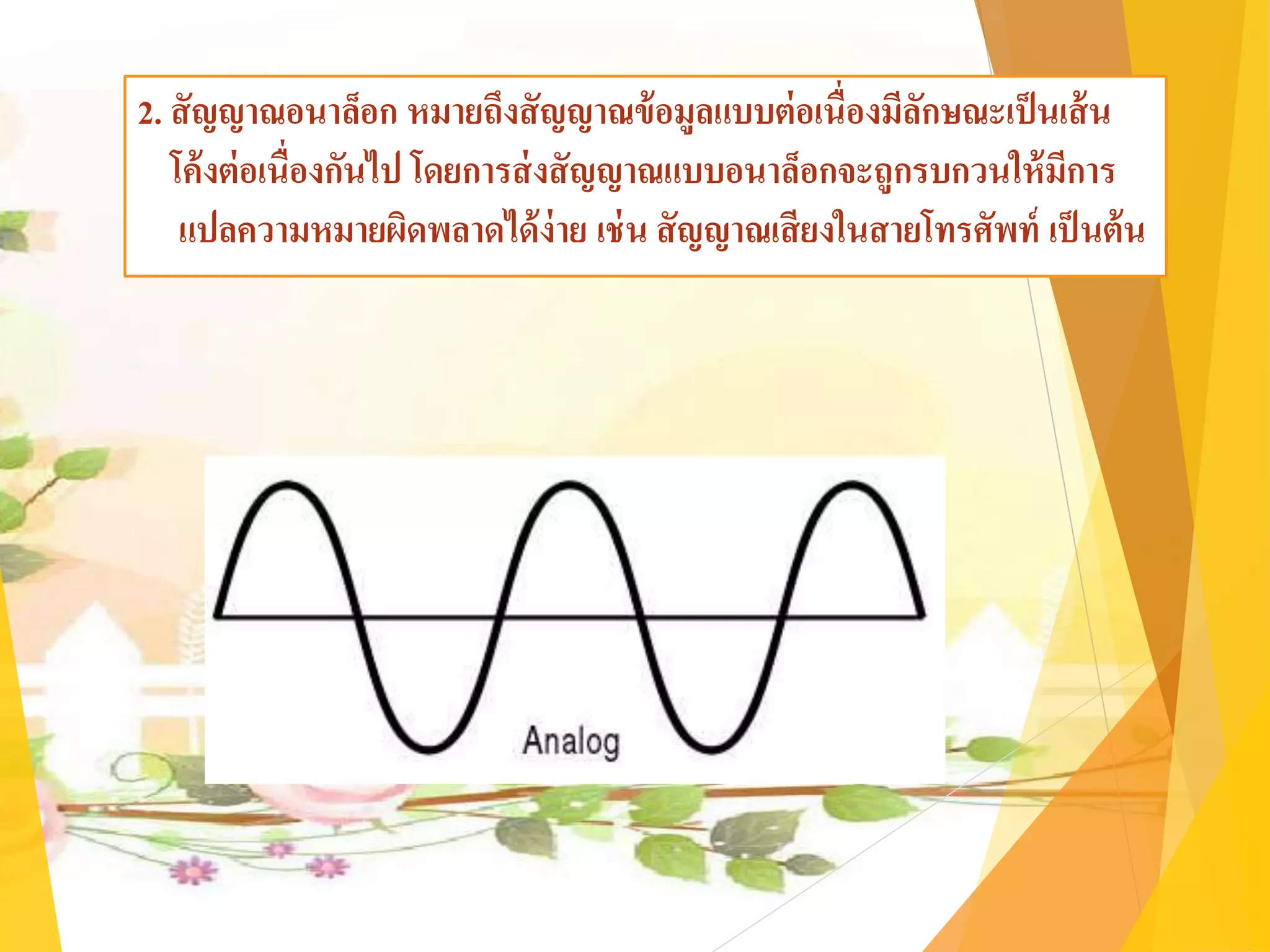

10. 2. สัญญาณอนาล็อก หมายถึงสัญญาณข้อมูลแบบต่อเนื่องมีลักษณะเป็นเส้น
โค้งต่อเนื่องกันไป โดยการส่งสัญญาณแบบอนาล็อกจะถูกรบกวนให้มีการ
แปลความหมายผิดพลาดได้ง่าย เช่น สัญญาณเสียงในสายโทรศัพท์ เป็นต้น

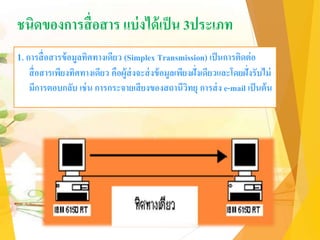

11. ชนิดของการสื่อสาร แบ่งได้เป็น 3ประเภท
1. การสื่อสารข้อมูลทิศทางเดียว (Simplex Transmission) เป็นการติดต่อ
สื่อสารเพียงทิศทางเดียว คือผู้ส่งจะส่งข้อมูลเพียงฝั่งเดียวและโดยฝั่งรับไม่
มีการตอบกลับ เช่น การกระจายเสียงของสถานีวิทยุ การส่ง e-mail เป็นต้น

12. 2.การสื่อสารข้อมูลสองทิศทางสลับกัน(HalfDuplex Transmission)
สามารถส่งข้อมูลในเวลาใดเวลาหนึ่ง ไปในทิศทางเดียวเท่านั้น
ผู้ส่งสามารถส่งข้อมูลไปให้แก่ผู้รับ ส่วนผู้รับก็สามารถโต้ตอบกลับได้แต่ไม่
สามารถส่งสวนทางกันได้ในเวลาเดียวกัน เช่น การส่งวิทยุของตารวจ

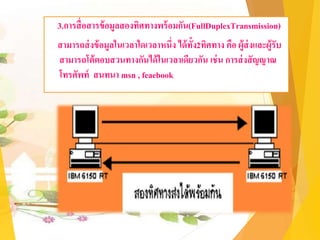

13. 3.การสื่อสารข้อมูลสองทิศทางพร้อมกัน(FullDuplexTransmission)
สามารถส่งข้อมูลในเวลาใดเวลาหนึ่ง ได้ทั้ง2ทิศทาง คือ ผู้ส่งและผู้รับ
สามารถโต้ตอบสวนทางกันได้ในเวลาเดียวกัน เช่น การส่งสัญญาณ
โทรศัพท์ สนทนา msn , feaebook

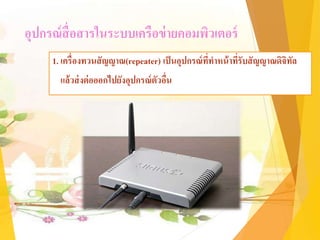

14. อุปกรณ์สื่อสารในระบบเครือข่ายคอมพิวเตอร์
1. เครื่องทวนสัญญาณ(repeater) เป็นอุปกรณ์ที่ทาหน้าที่รับสัญญาณดิจิทัล
แล้วส่งต่อออกไปยังอุปกรณ์ตัวอื่น

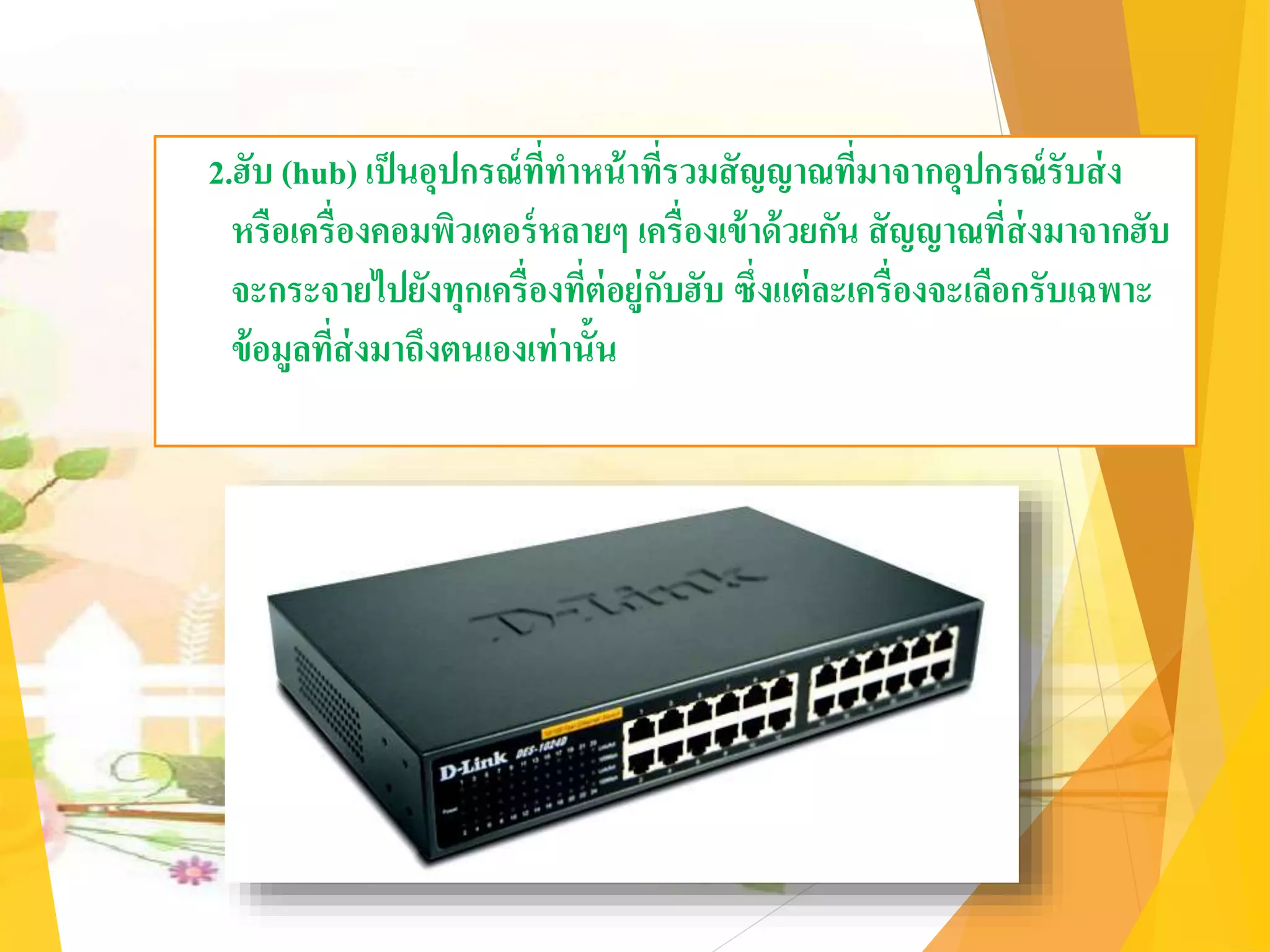

15. 2.ฮับ (hub) เป็นอุปกรณ์ที่ทาหน้าที่รวมสัญญาณที่มาจากอุปกรณ์รับส่ง
หรือเครื่องคอมพิวเตอร์หลายๆ เครื่องเข้าด้วยกัน สัญญาณที่ส่งมาจากฮับ
จะกระจายไปยังทุกเครื่องที่ต่อยู่กับฮับ ซึ่งแต่ละเครื่องจะเลือกรับเฉพาะ
ข้อมูลที่ส่งมาถึงตนเองเท่านั้น

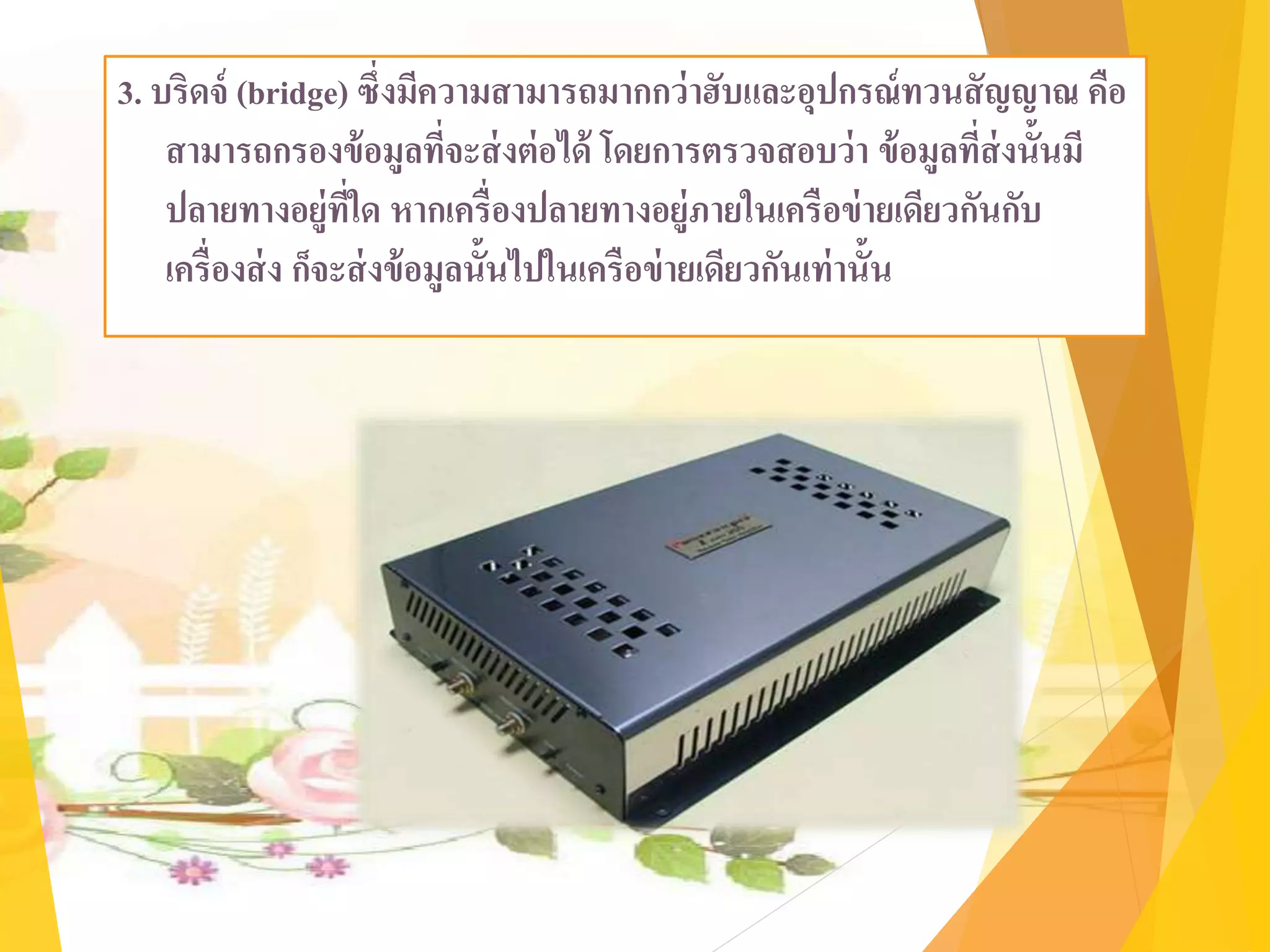

16. 3. บริดจ์ (bridge) ซึ่งมีความสามารถมากกว่าฮับและอุปกรณ์ทวนสัญญาณ คือ
สามารถกรองข้อมูลที่จะส่งต่อได้ โดยการตรวจสอบว่า ข้อมูลที่ส่งนั้นมี
ปลายทางอยู่ที่ใด หากเครื่องปลายทางอยู่ภายในเครือข่ายเดียวกันกับ
เครื่องส่ง ก็จะส่งข้อมูลนั้นไปในเครือข่ายเดียวกันเท่านั้น

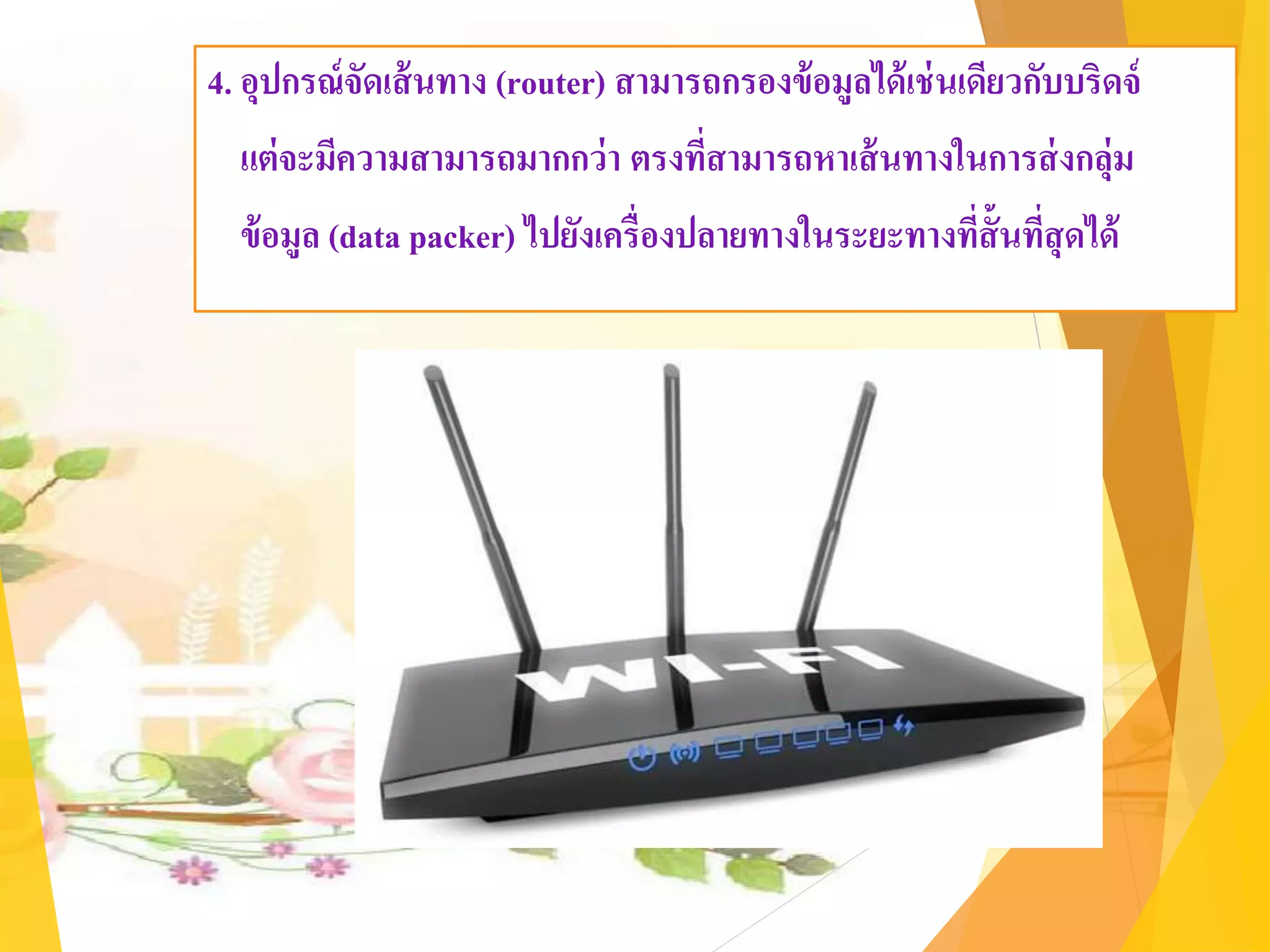

17. 4. อุปกรณ์จัดเส้นทาง (router) สามารถกรองข้อมูลได้เช่นเดียวกับบริดจ์
แต่จะมีความสามารถมากกว่า ตรงที่สามารถหาเส้นทางในการส่งกลุ่ม
ข้อมูล (data packer) ไปยังเครื่องปลายทางในระยะทางที่สั้นที่สุดได้

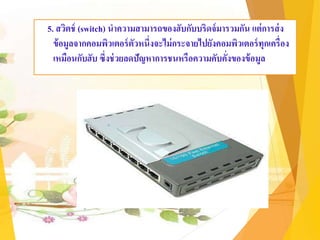

18. 5. สวิตช์ (switch) นาความสามารถของฮับกับบริดจ์มารวมกัน แต่การส่ง
ข้อมูลจากคอมพิวเตอร์ตัวหนึ่งจะไม่กระจายไปยังคอมพิวเตอร์ทุกเครื่อง
เหมือนกับฮับ ซึ่งช่วยลดปัญหาการชนหรือความคับคั่งของข้อมูล

19. 6.เกตเวย์ (gateway) เป็นอุปกรณ์ที่ทาหน้าที่เชื่อมต่อเครือข่ายต่างๆ เข้า
ด้วยกัน ไม่ว่าเครือข่ายนั้นจะใช้โพรโทคอลตัวใดก็ตาม ทาให้สามารถ
เชื่อมต่อกับเครือข่ายอื่นๆ ได้อย่างไม่มีข้อจากัด แต่ในปัจจุบันนี้ได้รวม
การทางานของเกตเวย์ไว้ในอุปกรณ์จัดเส้นทาง (router) แล้ว ทาให้
อุปกรณ์จัดเส้นทางสามารถทางานเป็นเกตเวย์ได้ จึงไม่จาเป็นต้องซื้อ
เกตเวย์อีก

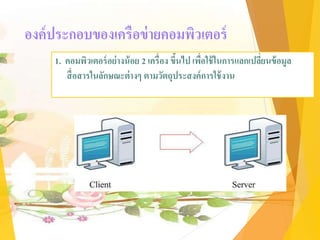

20. องค์ประกอบของเครือข่ายคอมพิวเตอร์
1. คอมพิวเตอร์อย่างน้อย 2 เครื่อง ขึ้นไป เพื่อใช้ในการแลกเปลี่ยนข้อมูล
สื่อสารในลักษณะต่างๆ ตามวัตถุประสงค์การใช้งาน

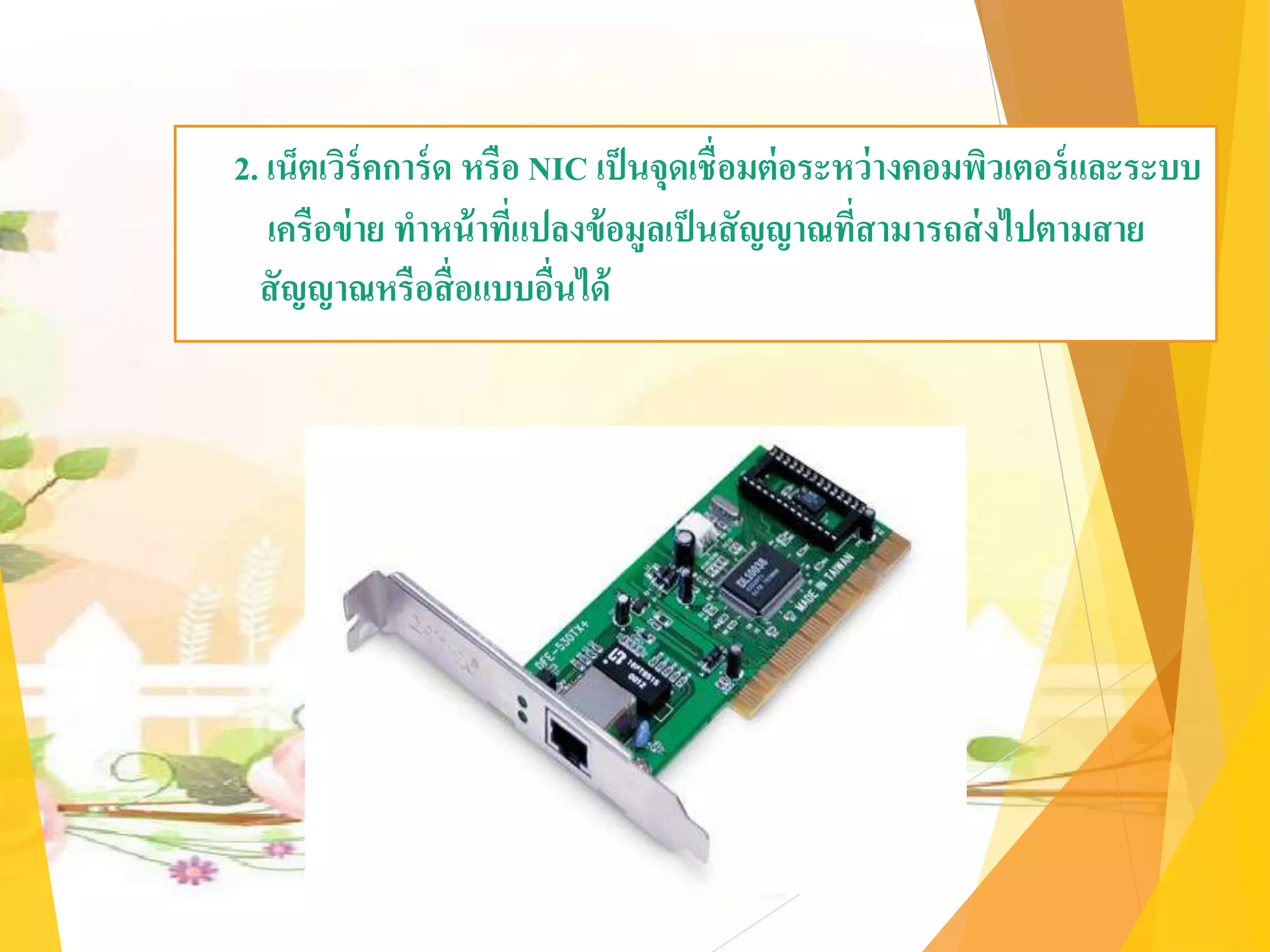

21. 2. เน็ตเวิร์คการ์ด หรือ NIC เป็นจุดเชื่อมต่อระหว่างคอมพิวเตอร์และระบบ
เครือข่าย ทาหน้าที่แปลงข้อมูลเป็นสัญญาณที่สามารถส่งไปตามสาย
สัญญาณหรือสื่อแบบอื่นได้

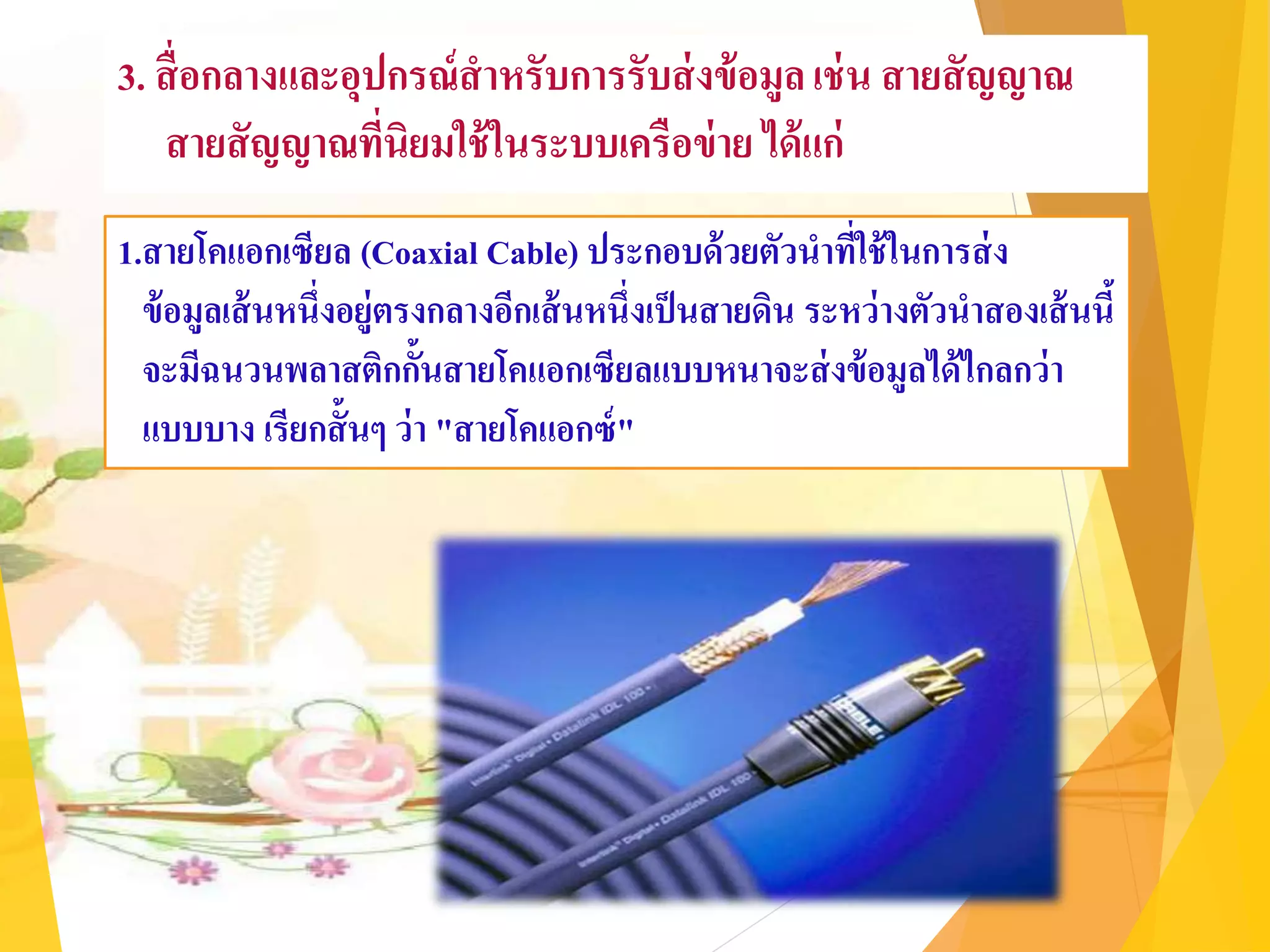

22. 3. สื่อกลางและอุปกรณ์สาหรับการรับส่งข้อมูลเช่น สายสัญญาณ
สายสัญญาณที่นิยมใช้ในระบบเครือข่าย ได้แก่
1.สายโคแอกเซียล (Coaxial Cable) ประกอบด้วยตัวนาที่ใช้ในการส่ง
ข้อมูลเส้นหนึ่งอยู่ตรงกลางอีกเส้นหนึ่งเป็นสายดิน ระหว่างตัวนาสองเส้นนี้
จะมีฉนวนพลาสติกกั้นสายโคแอกเซียลแบบหนาจะส่งข้อมูลได้ไกลกว่า
แบบบาง เรียกสั้นๆ ว่า "สายโคแอกซ์"

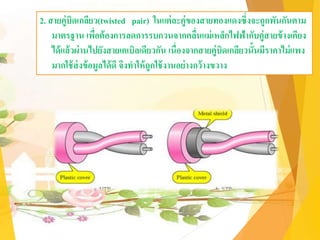

23. 2. สายคู่บิดเกลียว(twisted pair) ในแต่ละคู่ของสายทองแดงซึ่งจะถูกพันกันตาม
มาตรฐาน เพื่อต้องการลดการรบกวนจากคลื่นแม่เหล็กไฟฟ้ากับคู่สายข้างเคียง
ได้แล้วผ่านไปยังสายเคเบิลเดียวกัน เนื่องจากสายคู่บิดเกลียวนั้นมีราคาไม่แพง
มากใช้ส่งข้อมูลได้ดี จึงทาให้ถูกใช้งานอย่างกว้างขวาง

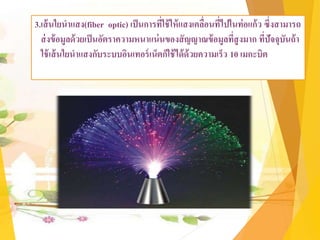

24. 3.เส้นใยนาแสง(fiber optic) เป็นการที่ใช้ให้แสงเคลื่อนที่ไปในท่อแก้ว ซึ่งสามารถ
ส่งข้อมูลด้วยเป็นอัตราความหนาแน่นของสัญญาณข้อมูลที่สูงมาก ที่ปัจจุบันถ้า
ใช้เส้นใยนาแสงกับระบบอินเทอร์เน็ตก็ใช้ได้ด้วยความเร็ว 10 เมกะบิต

25. เครือข่ายอินเตอร์เน็ต
อินเทอร์เน็ต(Internet) คือ เครือข่ายนานาชาติ ที่เกิดจากเครือข่ายขนาด
เล็กมากมาย รวมเป็นเครือข่ายเดียวทั้งโลก หรือเครือข่ายสื่อสาร ซึ่งเชื่อมโยง
ระหว่างคอมพิวเตอร์ทั้งหมด ที่ต้องการเข้ามาในเครือข่าย สาหรับคาว่า
internet หากแยกศัพท์จะได้มา 2 คา คือ คาว่า Inter และคาว่า net ซึ่ง Inter
หมายถึงระหว่าง หรือท่ามกลาง และคาว่า Net มาจากคาว่า Network หรือ
เครือข่าย เมื่อนาความหมายของทั้ง 2 คามารวมกัน จึงแปลว่า การเชื่อมต่อกัน
ระหว่างเครือข่าย

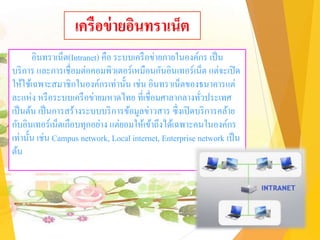

26. เครือข่ายอินทราเน็ต
อินทราเน็ต(Intranet) คือ ระบบเครือข่ายภายในองค์กร เป็น
บริการ และการเชื่อมต่อคอมพิวเตอร์เหมือนกันอินเทอร์เน็ต แต่จะเปิด
ให้ใช้เฉพาะสมาชิกในองค์กรเท่านั้น เช่น อินทราเน็ตของธนาคารแต่
ละแห่ง หรือระบบเครือข่ายมหาดไทย ที่เชื่อมศาลากลางทั่วประเทศ
เป็นต้น เป็นการสร้างระบบบริการข้อมูลข่าวสาร ซึ่งเปิดบริการคล้าย
กับอินเทอร์เน็ตเกือบทุกอย่าง แต่ยอมให้เข้าถึงได้เฉพาะคนในองค์กร
เท่านั้น เช่น Campus network, Local internet, Enterprise network เป็น
ต้น

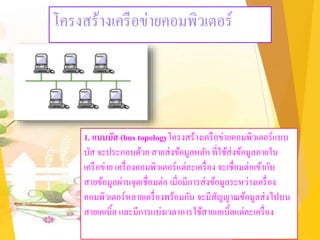

27. โครงสร้างเครือข่ายคอมพิวเตอร์
1. แบบบัส (bus topologyโครงสร้างเครือข่ายคอมพิวเตอร์แบบ
บัส จะประกอบด้วย สายส่งข้อมูลหลัก ที่ใช้ส่งข้อมูลภายใน
เครือข่าย เครื่องคอมพิวเตอร์แต่ละเครื่อง จะเชื่อมต่อเข้ากับ
สายข้อมูลผ่านจุดเชื่อมต่อ เมื่อมีการส่งข้อมูลระหว่างเครื่อง
คอมพิวเตอร์หลายเครื่องพร้อมกัน จะมีสัญญาณข้อมูลส่งไปบน
สายเคเบิ้ล และมีการแบ่งเวลาการใช้สายเคเบิ้ลแต่ละเครื่อง

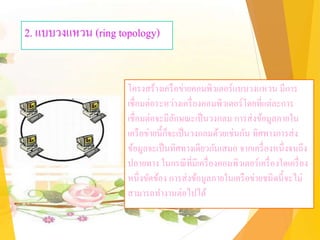

28. 2. แบบวงแหวน (ring topology)
โครงสร้างเครือข่ายคอมพิวเตอร์แบบวงแหวน มีการ
เชื่อมต่อระหว่างเครื่องคอมพิวเตอร์โดยที่แต่ละการ
เชื่อมต่อจะมีลักษณะเป็นวงกลม การส่งข้อมูลภายใน
เครือข่ายนี้ก็จะเป็นวงกลมด้วยเช่นกัน ทิศทางการส่ง
ข้อมูลจะเป็นทิศทางเดียวกันเสมอ จากเครื่องหนึ่งจนถึง
ปลายทาง ในกรณีที่มีเครื่องคอมพิวเตอร์เครื่องใดเครื่อง
หนึ่งขัดข้อง การส่งข้อมูลภายในเครือข่ายชนิดนี้จะไม่
สามารถทางานต่อไปได้

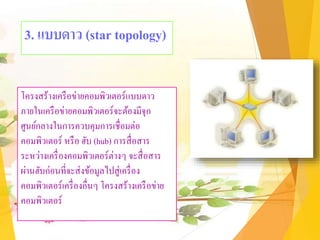

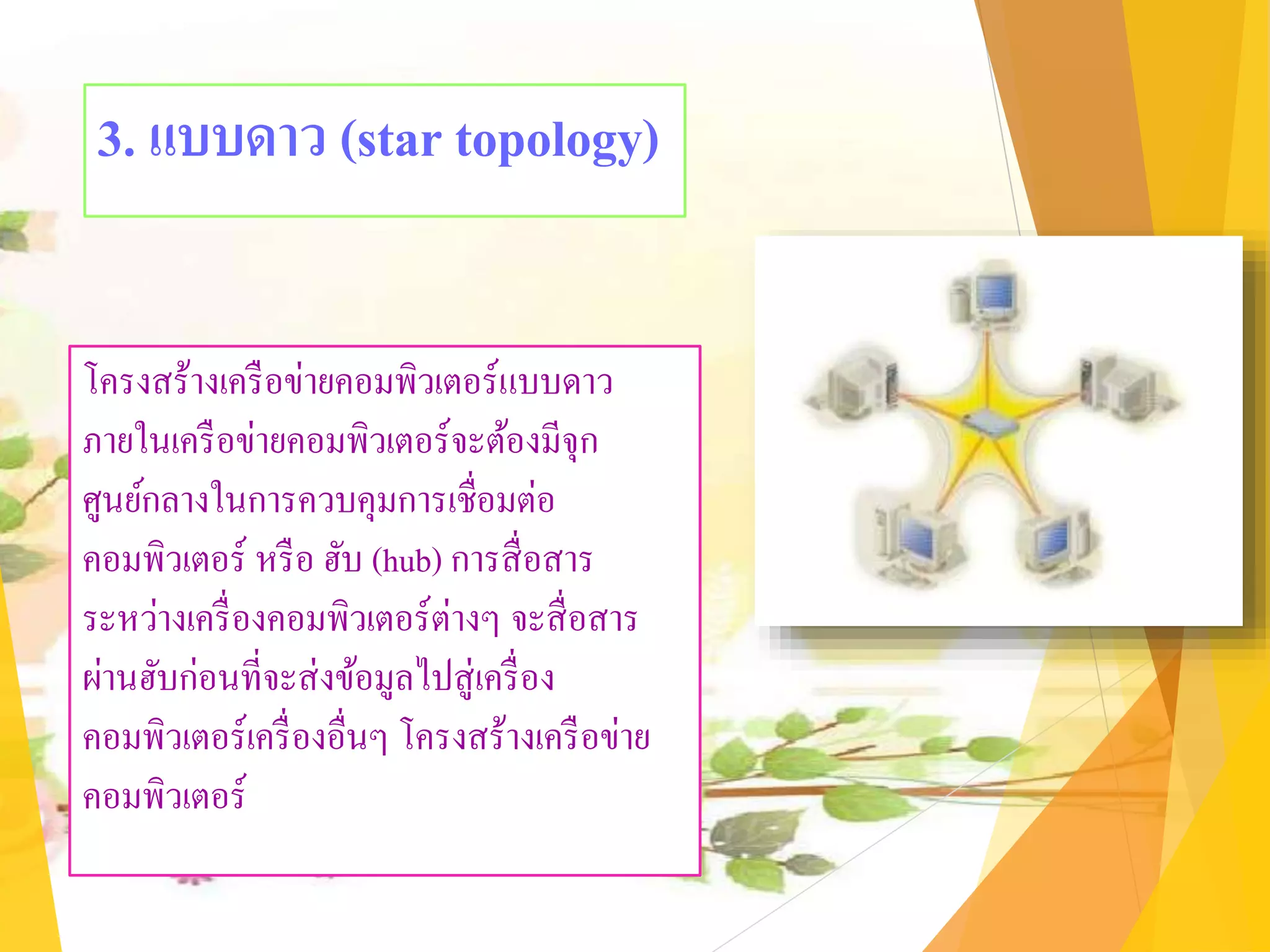

29. 3. แบบดาว (star topology)
โครงสร้างเครือข่ายคอมพิวเตอร์แบบดาว
ภายในเครือข่ายคอมพิวเตอร์จะต้องมีจุก
ศูนย์กลางในการควบคุมการเชื่อมต่อ
คอมพิวเตอร์ หรือ ฮับ (hub) การสื่อสาร
ระหว่างเครื่องคอมพิวเตอร์ต่างๆ จะสื่อสาร
ผ่านฮับก่อนที่จะส่งข้อมูลไปสู่เครื่อง
คอมพิวเตอร์เครื่องอื่นๆ โครงสร้างเครือข่าย
คอมพิวเตอร์

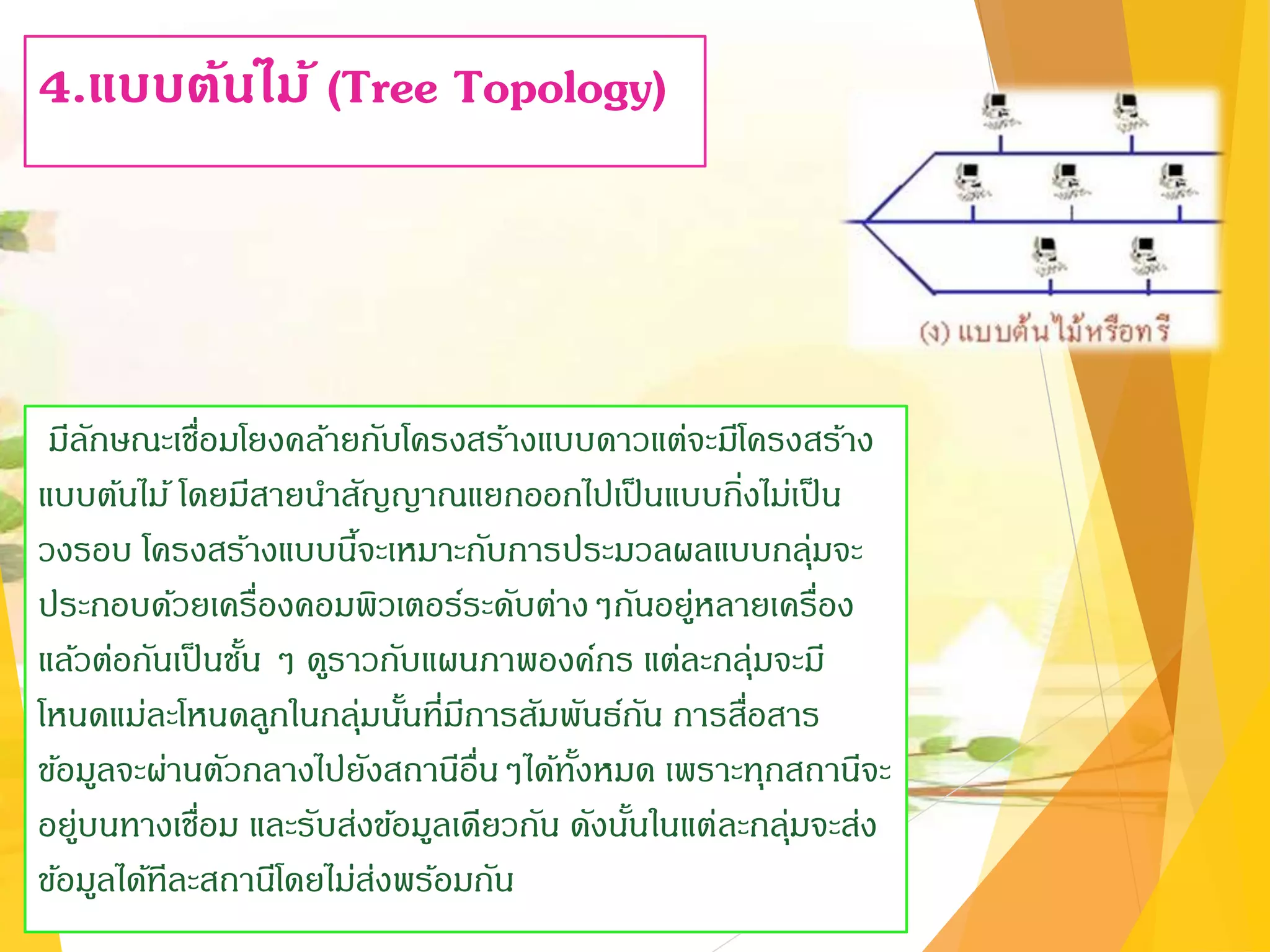

30. 4.แบบต้นไม้ (Tree Topology)
มีลักษณะเชื่อมโยงคล้ายกับโครงสร้างแบบดาวแต่จะมีโครงสร้าง
แบบต้นไม้ โดยมีสายนาสัญญาณแยกออกไปเป็นแบบกิ่งไม่เป็น
วงรอบ โครงสร้างแบบนี้จะเหมาะกับการประมวลผลแบบกลุ่มจะ
ประกอบด้วยเครื่องคอมพิวเตอร์ระดับต่างๆกันอยู่หลายเครื่อง
แล้วต่อกันเป็นชั้น ๆ ดูราวกับแผนภาพองค์กร แต่ละกลุ่มจะมี
โหนดแม่ละโหนดลูกในกลุ่มนั้นที่มีการสัมพันธ์กัน การสื่อสาร
ข้อมูลจะผ่านตัวกลางไปยังสถานีอื่นๆได้ทั้งหมด เพราะทุกสถานีจะ
อยู่บนทางเชื่อม และรับส่งข้อมูลเดียวกัน ดังนั้นในแต่ละกลุ่มจะส่ง
ข้อมูลได้ทีละสถานีโดยไม่ส่งพร้อมกัน

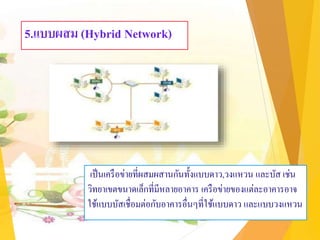

31. 5.แบบผสม (Hybrid Network)
เป็นเครือข่ายที่ผสมผสานกันทั้งแบบดาว,วงแหวน และบัส เช่น
วิทยาเขตขนาดเล็กที่มีหลายอาคาร เครือข่ายของแต่ละอาคารอาจ
ใช้แบบบัสเชื่อมต่อกับอาคารอื่นๆที่ใช้แบบดาว และแบบวงแหวน

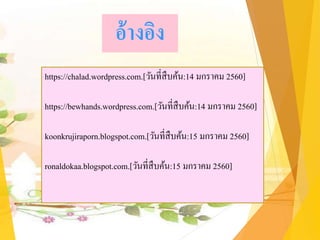

32. อ้างอิง
https://chalad.wordpress.com.[วันที่สืบค้น:14 มกราคม 2560]
https://bewhands.wordpress.com.[วันที่สืบค้น:14 มกราคม 2560]
koonkrujiraporn.blogspot.com.[วันที่สืบค้น:15 มกราคม 2560]
ronaldokaa.blogspot.com.[วันที่สืบค้น:15 มกราคม 2560]

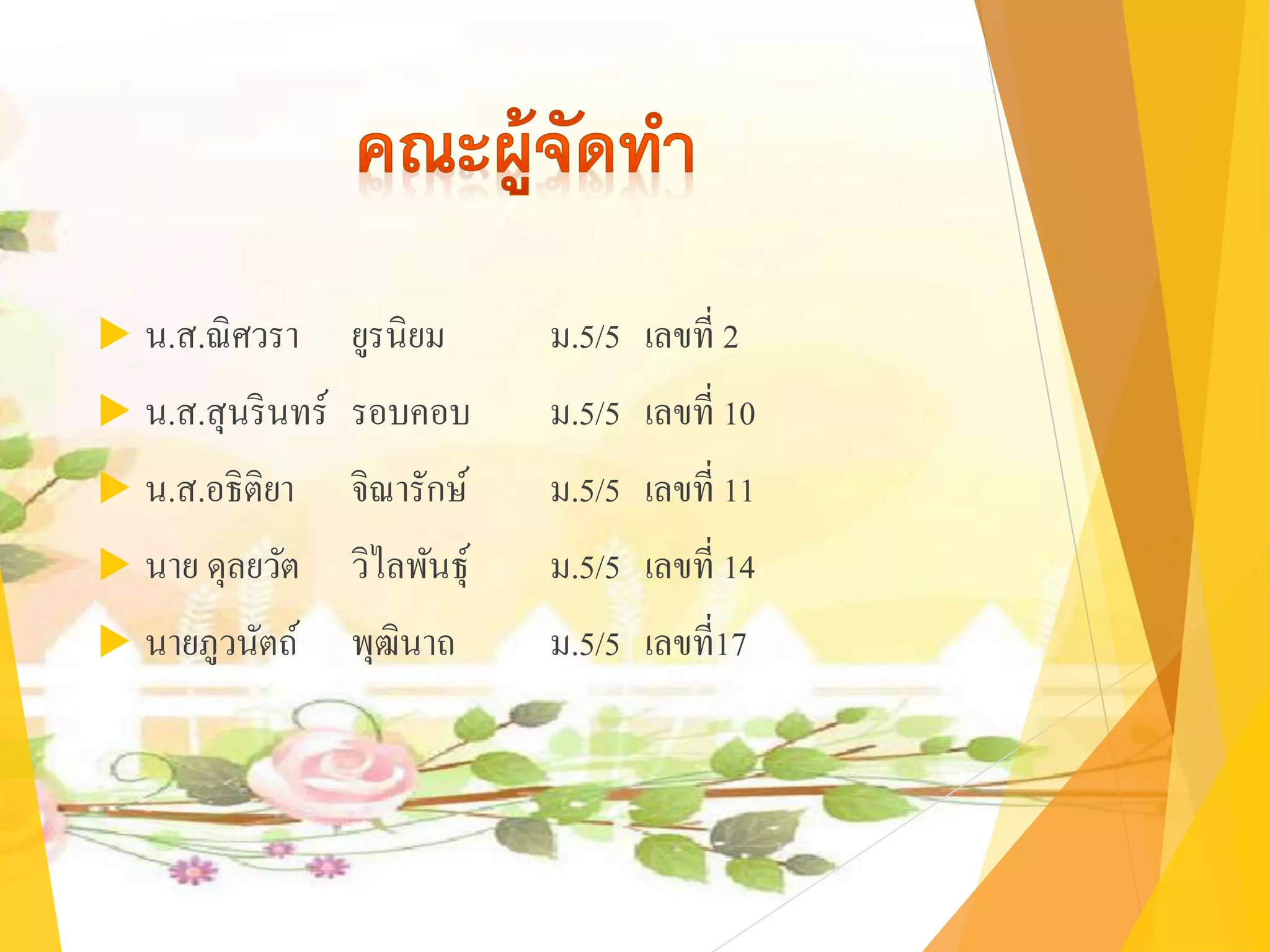

33.  น.ส.ณิศวรา ยูรนิยม ม.5/5 เลขที่ 2
