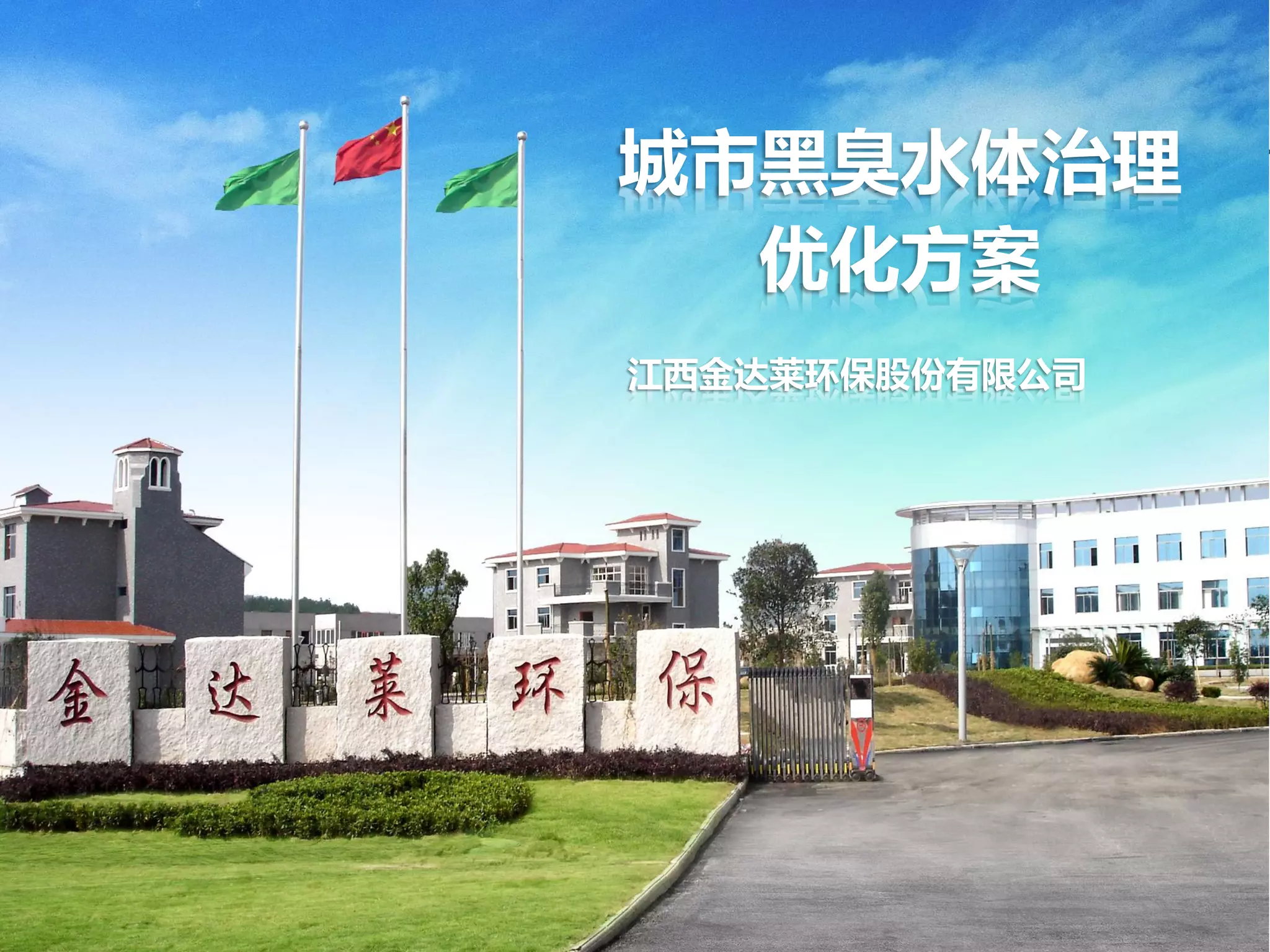

1. 城市黑臭水体治理
优化方案
江西金达莱环保股份有限公司

2. 一、公司简介
江西金达莱环保(股票代码830777)成立于2004年，
是专业从事污水治理的环保企业，注册资金2亿，公司是：
中国环保产业协会副会长单位
国家环境保护电子电镀废水处理工程技术中心
国家人保部博士后科研工作站
重大水专项面源污染治理产业化课题责任单位
国家高新技术企业
国家四项标准的主要编制单位

3. 环境工程专项甲级证书
（建设部）
ISO9001 ISO14001 咨询甲级证书（国家发改委）
环保设施运营甲级资质
（环保部）
公司资质

4. 河道
长距离收集管道
......
二、城市黑臭水体治理常规手段
(一）常规污水处理模式
长距离管道修建难、投资大
管道泄漏、再次污染水环境风险
大集中式污水处理存在的难题：
集中污水处理厂
运行成本高、管理难，运行难稳定

5. 大集中模式难资源化
河道
城区内重新铺设回用管道难度大、倒送过程不经济，
尚停留在概念、示范阶段。
回用管道
...... 集中污水厂

6.  传统技术之——人工生态型
1、占地面积大
2、负荷低：适合于微污染场合
3、抗冲击能力弱：受季节、天气影响大、效果不稳定
(二）黑臭水体治理传统技术
传统技术必须采用大集中处理模式
技术
特性

7. 出水格网 好氧厌氧 沉淀缺氧 过滤
污泥 污泥处置
污水 消毒
加药混凝 加药除磷
 传统技术之——人工强化型
大量污泥难闻、难处理
六个环节
1、流程长、控制点多、操作复杂
依赖技术人员管理、运行成本高、闲置风险
2、产生大量污泥、须远离人群建设
长距离管道泄漏风险大、污泥难处置
技术
特性

8. （三）深圳黑臭水体现状
 建成区黑臭水体共36条
 2017年底前，深圳市建成区要 黑臭水体
《广东省水污染防治行动计划实施方案》
 目前常规治理方法
人工强化（截污处理）、人工生态（生物修复、河道曝气等）、
物理法（底泥疏竣）
亟需高效创
新技术！

9. 河道
......
河 道
污水就近收集 、就近治理、就近回用
三、城市黑臭水体治理优化方案
（一）金达莱对城市黑臭水体治理的优化思路
发展管理简单、资源消耗低的处理设备
减少有机污泥排放、噪音大等居民不适应因素

10. ——日常运行过程中不外排有机污泥
（二）优化方案实施的技术前提
第一要素：环境友好 能建在家门口的污水设施

11. ——减少设施操作的专业性
专业技术人员
第二要素：流程短 同步实现C、N、P去除和回用水质
普通人员

12. ——高标准（国家一级A、中水回用、准三类）
——低消耗
难中之难是三大要素必须同时具备！
第三要素：四两拨千斤 低消耗、高标准
电力消耗：~0.5度/吨水（~1%的个人每日耗电）
设备占地：~0.2平米/吨水左右
化学药剂：基本不使用
单位投资：3000~5000元/吨水

13. FMBR图例
FMBR技术是对传统MBR技术的全面提升，利用某些特殊环境、和微生物共
生原理，形成食物链，实现日常运行不外排有机剩余污泥；该技术通过发现、筛
选、利用某些特性菌种，突破性发明了气化除磷这一全新方法，
（三）金达莱FMBR技术介绍

14. 格栅 沉淀缺氧段污水 好氧段 化学除磷
污泥脱水干化 污泥处理处置
出水
（达标排放）厌氧段
格栅 缺氧段污水 MBR
污泥脱水干化 污泥处理处置
出水
（达标排放）厌氧段
FMBR格栅污水 出水
（达标排放）
化学除磷
传统工艺流程
好氧MBR工艺流程
FMBR工艺流程
1、工艺流程
短流程

15. COD100 传统生化
碳排放
污泥焚烧碳排A
碳排放100
COD100 FMBR
C40 C60+A
碳排放100+A
C60
C40
污泥
分解
分解
分解
合成
细胞
……
CO2、H2O
合成
细胞
合成
细胞
CO2、H2O
C21.6
C60
C36
C14.4
C24
C40
兼性复合菌群
兼性复合菌群
兼性复合菌群
COD100
CO2、H2O
2、不外排有机剩余污泥
不排泥

16. 每台设备配备跟踪器获取运行信息，通过互联网技术传送至中央监视平台；
同时建立流动4S维护站 ，及时处理现场问题和定期巡检，监控实现远近结合。
16
3、管理简单
4S专业维保
确保设备长期
稳定运行
无需业主管理

17. 水量 300t/d
占地 30m2
功率 3.3kw
水量 500t/d
占地 45m2
功率 6.6kw
水量 15t/d
占地 5m2
功率 0.8kw
水量 50t/d
占地 10m2
功率 1.3kw
水量 100t/d
占地 15m2
功率 2.1kw
水量 200t/d
占地 25m2
功率 2.8kw
4、标准化设备、占地小

18. 规模(t/d)
服务人口数量
（城区按0.2吨/日.人）
污水处理厂占地
（㎡）
FMBR-10000 ~50000 ~3600
FMBR-20000 ~100000 ~5900
园林设施式 设备组合式
组合灵活、建设便捷

19. 项目 活性污泥法及衍生技术 MBR FMBR
控制环节 6个 5个 1个
占地 E 50%E <25%E
外排污泥 A 50%A <5%A
运行能耗 50%C C 30%C
药剂消耗 D 80%D <5%D
综合投资 F 120%F <40%F
出水水质达准四类
性价比高5、技术经济比较
备注：各项指标大幅度优化，性价比高，有助于大面积推广

20. 1 短流程
2 不排泥
5 性价比高
3 管理简单
FMBR五大优势
设备稳定运行
无需远离人群建设
投资小、水质好
切实保障设备长期稳定运行
4S流动站巡检维护
选址易、上马快4 占地小4

21. 美国发明专利号：US8173019B2 日本发明专利号：5352528
欧盟发明专利号：EP2253596
英国发明专利号：GB2439647
获得欧美日等国 专利16项
达 水平
国际荣誉

22. 获 东亚区创新大奖
FMBR得到全球水环境领域的最高学术组织认可。

23. 国际权威咨询机构URS公司，评估
FMBR：
“该技术前景及市场庞大，
具发展潜力，可持续性高，有潜
力成为21世纪污水处理的突
破性领导技术”
获 高度评价！

24. 2010年，国际维和部队全球招标污水处理装备，国际37家企业在
纽约竞标，最终FMBR技术以综合排名第一中标，成为国际维和污水处
理项目唯一供货商，供货期5年，已出口500余套。
总部专家在金达莱测试样机 整装待发的成品
污水处理唯一指定设备

25. 整装待发的FMBR设备 培训会场
处理操作间 设备外景
开创我国污水处理装备

26. FMBR设备投入使用FMBR设备吊装
FMBR设备完成
污染物指标 进水浓度 出水浓度 出水标准要求
CODcr(mg/L) 450~680 BOD<2 BOD<10
TN(mg/L) 50～70 <5 <5
TP(mg/L) 8～15 <0.5 <1
SS 500~700 <5 <5

27. 中国发明专利号：
ZL200910115352.0
国内荣誉
获得国内 专利19项
中国发明专利号：
ZL200910115350.1
中国发明专利号：
ZL200910115349.9
......

28. FMBR----
公司产品在十二五成果展现场展示
2016年6月3日，“十二五”科技创新成果展在北京展览馆展出，习近
平、李克强、张德江、俞正声、王岐山、刘云山分别参观了展览。
FMBR设备作为“十二五”水专项中唯一设备类产品参展。

29. FMBR技术——

30. FMBR被评为国家重点新产品

31. 领导关怀
李克强总理听取公司工作汇报 环保部长陈吉宁听取公司工作汇报
中国环保产业协会会长王心芳莅临考察 国家知识产权局副局长贺化、张茂于莅临考察

32. 环洱海6个镇的40多个主要村镇采用了70余台FMBR设备，
被人们形象的称为“戴在洱海的FMBR珍珠链”。
FMBR技术为 保驾护航！

33. 采用单一来源方式采购

34. 喜洲镇新生邑村上关镇大营村
湾桥镇杨家登村银桥镇下波淜村 大理
现场

35. 远程监视保障洱海设备稳定运行

36. 远程监视设备保障宝安区设备稳定运行

37. 洱海项目实施前（2013年9月） 洱海项目实施后（2014年9月）
富营养化 中营养化

38. 藻类细胞数(万个/升)
洱海2013-2015年全湖平均藻类细胞数
年度/月 1 2 3 4 5 6 7 8 9 10 11 12
2013年 956.18 616.9 309.5 273.8 408.9 632.5 1099.1 1284.6 3174.6 5517.7 2771 1600
2014年 536.6 267.7 242.4 233.8 388.9 430.6 560.1 865.7 1000 1800 1721 640
2015年 262 289 240 432 421 515 592 566 961 1144 1790 539

39. 大连高新区截流了凌水河上游居民区的4000吨/日生活污水，
采用FMBR技术就地处理后再引入凌水河。使凌水河的大连高级经
理学院段由原来的“臭水沟”，变成了一河清水。
大连设备实施过程
FMBR技术高效解决大连典型黑臭水体

40. 河道治理前 河道治理后
污染物指标 进水浓度 出水浓度
CODcr(mg/L) 100～300 ～20
NH3-N(mg/L) 10～30 ～1
TN(mg/L) 18～35 ～5
TP(mg/L) 0.6～1.5 ～0.3
SS 30～100 未检出
粪大肠菌群数（个/L） 2×106～3.5×107 未检出

41. 设备覆土后现场 安装完成后现场
出水用作景观 中水回用

42. 北京延庆污水处理项目 采用2台FMBR设备，处理过程不排有机
污泥，出水达到北京市地方一级标准要求。
FMBR技术为北京污泥解决提供新出路

43. 污染物指标
CODcr
(mg/L)
NH3-N
(mg/L)
TN
(mg/L)
TP
(mg/L)
11月30日
进水 335 33.1 38.7 5.02
出水 <10 0.16 8.96 0.22
12月4日
进水 338 30.2 42.4 3.89
出水 <10 0.13 2.22 0.3
平均值
进水 389 33.9 46.9 5.68
出水 <10 0.36 4.52 0.28
《城镇污水处理厂污染物排放标准》
（GB18918-2002)A级要求
50 5（8） 15 0.5
北京市《城镇污水处理厂水污染物排放标
准》（DB11/890-2012)B级要求
30 1.5 15 0.3
备注 检测单位：中国环境科学研究院
北京项目出水检测结果

44. FMBR技术打造生态文明建设的江西样板
高安市八景镇 九江市港口镇
瑞金市壬田镇
安义县石鼻镇

45. 重庆铜梁县等地103个村镇应用
广东梅州等地等地68个村镇应用山东威海市等地58个村镇应用
四川双流县等地74个村镇应用
FMBR技术已在全国28个省（直辖市）得到应用

46. 均采用单一来源方式采购

48. 总结
FMBR技术另辟蹊径，与传统技术思路迥异，大大提升了污水
处理效率，有利于城市黑臭水体和村镇污水快速高效治理，并将
对污水处理行业技术进步产生跨时代的重大影响。
活性污泥法
1912
英国
膜生物反应器技术
（MBR）
1969
美国
2008
中国
兼氧膜生物反应器技术
（FMBR）
