Документ содержит инструкции для студентов по выполнению практических занятий по курсу 'компьютерное обеспечение инженерных расчетов', включающих создание индивидуальных листов в Excel и выполнение различных упражнений. Каждое занятие направлено на изучение методов обработки данных, применения функций и программирования, что помогает студентам освоить использование Excel для инженерных расчетов. В частности, акцентируется внимание на статистической обработке данных, структурировании программ, регрессии и определении норм выработки.

1. Содержание
практических занятий по курсу "Компьютерное обеспечение инженерных расчетов"
Указания к практическим занятиям.
1. Каждый студент(ка) создает для себя индивидуальный лист в EXCEL, указывает группу, фамилию и имя.
В этом листе будут последовательно выполняться все упражнения и контрольные работы.
2. Основой для выполнения упражнений служит пособие "Компьютерное обеспечение инженерных расчетов",
Стрельников В.И. Донецк, ДонНТУ, 2013 год.
3 Текст пособия выложен на рабочий стол компьютера в аудитории 9.512. Студент(ка) должен иметь текст
пособия на домашнем компьютере, более желательным есть самостоятельный перевод текста на бумажный носитель.
3 Студент выполняет все упражнения в одном листе, преподаватель в конце урока проверяет работу. Рабочий лист
студента является основой для получения зачета по курсу.
Урок №1 Статистическая обработка результатов наблюдений или расчетов.
Цель урока - научить студента использованию EXCEL-программы для получения математической .
зависимости при одной переменной величине
Последовательность выполнения работы:
1. Копировать из Пособия таблицу № 1 и перенести ее в созданный студентом персональный лист EXCEL.
2. Преобразовать таблицу таким образом, чтобы она размещалась в двух столбцах: столбец А - Ширина раскоски, м,
столбец В - трудоемкость проведения штрека, человеко-смен на 1 м3
.
3. Используя возможности EXCEL ("мастер диаграмм") установить возможные формы зависимости, для каждой из них
установить уравнение зависимости y=f(x), где y - трудоемкость работ, х - размер раскоски
4. Составить таблицу, указав в ней вид зависимости, уравнение зависимости, среднеквадратичное отклонение R2
5. Сделать вывод о наиболее приемлемом варианте вида зависимости.
6. Показать график зависимости для наиболее целесообразного варианта.
7. Пользуясь ранее описанным алгоритмом работы необходимо найти зависимость величины смещений пород U
от величины соотношения глубины работ Н и прочности пород R. Исходные данные копировать из соответствующей
таблицы Пособия (страница 11).
Урок №2 Структура программы. Ввод исходных данных. Функция ЕСЛИ.
Цель урока - ознакомиться со структурой программы, предотвращением несанкционированного ввода исходных данных,
изучить принцип использования функции ЕСЛИ, составить простейшую программу.
Последовательность выполнения работы:
1. В персональном листе EXCEL расширить столбец А для записи в нем наименований входных данных
и результатов вычислений.
2. Составить программу для вычисления величины запасов шахтного поля Z по формуле
Z=S*H*m*γ*c
где S - размер шахтного поля по простиранию, м
H - размер шахтного поля по падению, м
m - мощность пласта, м
γ - плотность угля, т/м3
c - коэффициент извлечения запасов (для пологого падения - 0,87, для крутого - 0,75)
В данном случае коэффициент с не относится к исходным данным. Исходным является характеристика угла
падения пласта, т.е. пологое или крутое.
Студент должен понять принцип ввода данных о залегании пласта, принцип определения величины коэффициента
извлечения запасов. Необходимо защитить программу от ввода несанкционированных условных величин,
характеризующих угол залегания пласта.
3. Испытать работу программы при различных значениях исходных данных.

2. 4. Составить программу вычисления стоимости проведения 1 м штрека по приведенным формулам
при применении проходческого комбайна k=c1(2572+136,4F)(0,16(120/V)+0,84)
при применении буровзрывных работ k=c1(2599+160,39F)(0,105(120/V)+0,895)
где с1 – коэффициент, учитывающий период строительства выработки
Если выработка проводится в период строительства шахты – с1 = 2,55, если в период капитальных работ
на действующей шахте – с1 – 1,84, если в период эксплуатации шахты – с1 = 1,17.
F - площадь поперечного сечения выработки при ее проведении, м
2
Пределы применения переменных: 6<=F<=18, 30<=V<=200
5. Преобразовать программу в модель и установить, начиная с какой скорости проведения штрека
применение проходческого комбайна выгоднее, чем применение БВР.
Урок 3. Ввод в программу таблично заданных исходных данных.
Цель урока - научить студента использовать в программе таблично заданные исходные данные путем:
а) программирования таблицы
б) обращения программы к таблице, являющейся частью программы.
1. Используя таблицу №1.5 Пособия (страница 18) составить программу нахождения группы рабочих скоростей
подачи комбайна в зависимости от скорости подачи.
В данной задаче студент должен освоить навыки использования функцииЕСЛИ и закрепить
знания о запрете ввода недозволенных величин исходных данных.
Для выполнения этого упражнения таблица 1.5 переносится в лист программы, но в программе
не принимает участия. (после выполнения задания таблицу не удаляйте, она пригодится!)
2. Непосредственное обращение программы к табличным данным используется как в одномерных,
так и в двумерных таблицах. В этом случае используется функцияИНДЕКС.
Перенесите в персональный лист таблицу 1.7 Пособия. В таблице представлены данные о норме
обслуживания механизированного комплекса по добыче угля в лаве. Это 2-й столбец таблицы.
Норма обслуживания зависит только от группы средних рабочих скоростей подачи комбайна (столбец 1
в таблице). Таким образом, мы имеем одномерную таблицу!
В столбцах таблицы от 3 до 10 размещены данные о комплексной норме выработки рабочих, т.е.
о количестве тонн добытого угля бригадой рабочих в составе, соответствующем норме обслуживания,
которое должен этот состав бригады добыть, чтобы каждый член бригады получил плату в размере
тарифной ставки. Как видно, величина нормы выработки зависит как от группы средних рабочих
скоростей, так и от мощности пласта. Таким образом, таблица в столбцах от 3 до 10 и в строках
от 1 до 6 является двумерной!
Целью данной части работы является освоение использования функции ИНДЕКС,
Задание - составить программу вычисления величины нормы выработки и нормы обслуживания
по данным таблицы 1.7, используя функции ЕСЛИ и ИНДЕКС при непосредственном участии таблицы
в программе. В этом случае программа должна иметь все три блока: Ввод данных, Вычисления,
Информационные материалы.
Урок 4. Аппроксимация табличных данных математической формулой.
Цель урока - При определенных условиях заменить табличные данные математической формулой, которая
может использоваться не только в данной задаче, но и другими пользователями.
Этот прием используют в тех случаях, когда не требуется особо высокая точность расчетов.
Выполняется работа на примере данных таблицы 1.5 Пособия (таблица уже использовалась в уроке 3)
Этапы выполнения работы:
1. Используя возможности "Мастер диаграмм" получить математическую зависимость группы
рабочих скоростей от скорости подачи комбайна (обратите внимание на запись формулы).
2. Составить программу определения группы рабочих скоростей с использованием полученной
в п.1 зависимости.
V - скорость проведения выработки, м/мес.

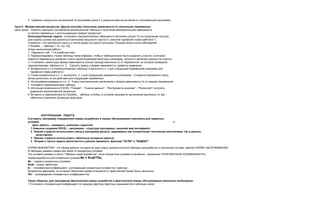

3. 3. Сравнить результаты вычислений по программе урока 3 с результатами вычислений по составленной программе.
Урок 5. Множественная регрессия. Другие способы получения зависимости от нескольких переменных
Цель урока - Освоить принципы составления регрессионной таблицы и получения математической зависимости
от многих переменны с использованием приема "регрессия".
Непосредственная задача - установить математическую зависимость величины затрат Ск на сооружение костров
для охраны штрека при различных величинах мощности пласта m, сменной тарифной ставки рабочего Т,
стоимости 1 м3 крепежного леса Ц и числа рядов костров N пользуясь Талицей результатов наблюдений
( Пособие .., таблица 1.14, стр. 32).
Этапы выполнения работы:
1. Перенести таб. 1.14 в рабочий лист.
2. Перегруппировать строки таблицы таким образом, чтобы в таблице можно было выделить участок, в котором
имеются переменные значения только одной влияющей величины (например, начните с величины мощности пласта)
3. Установить наилучшую форму зависимости (линию тренда) величины Ск от переменной, по которой проведена
перегруппировка таблицы в п. 2 Сделать вывод о форме зависимости, привести уравнение.
4. Возвратиться к п.2 (перегруппировка таблицы) и выполнить п. 2 для следующей переменной (например для
тарифной ставки рабочего)
5. Снова возвратиться к п. 2, выполнить п. 3 для следующей переменной (например - стоимости крепежного леса),
затем выполнить те же действия для следующей переменной.
6. На основании выводов по п.п. 2 - 5 дать окончательное заключение о форме зависимости Ск от каждой переменной.
7. Составить корреляционную таблицу
8. Используя возможности EXCEL ("Сервис" - "Анализ данных" - "Инструменты анализа" - "Регрессия") получить
уравнение множественной регрессии.
9. Вставить в перенесенную из Пособия.. таблицу столбец, в котором произвести вычисления величины Ск при
табличных значениях влияющих факторов.
КОНТРОЛЬНАЯ РАБОТА
Составить программу определения нормы выработки и нормы обслуживания комплекса для заданных
условий. а
Цель работы - проверить усвоение студентом
1 Навыков создания EXCEL - программы - структура программы, внешний вид (интерфейс)
2 Умение студента использовать ввод в программу данных, задаваемых как конкретными числовыми величинами, так и данных
качественно.
3 Умение студента использовать табличные исходные данные
4 Вторая и третья задача заключается в умении применить функции "ЕСЛИ" и "ИНДЕКС".

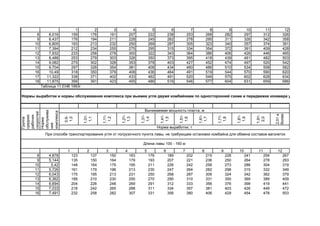

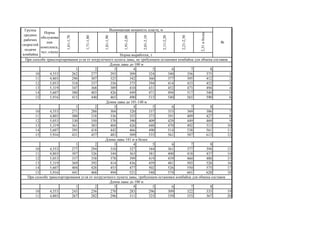

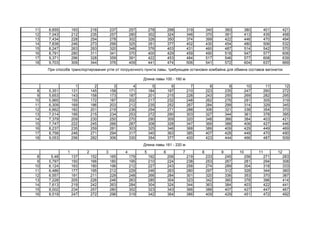

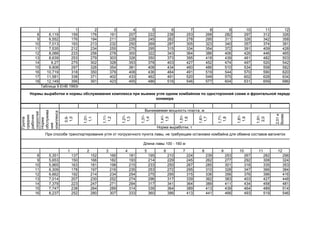

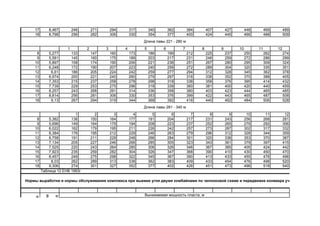

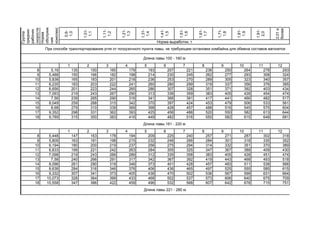

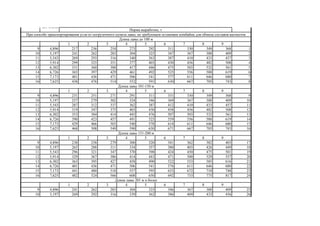

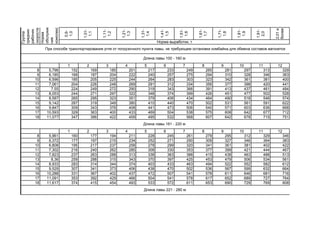

НОРМА ВЫРАБОТКИ - тот объем добычи, который за одну смену должна получить бригада горнорабочих в численном составе, равном НОРМЕ ОБСЛУЖИВАНИЯ.
В таблицах указаны нормы для каких-то конкретных условий.

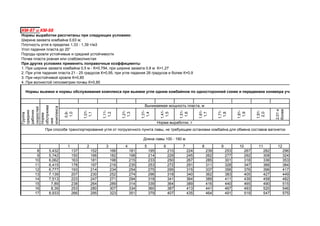

Эти условия указаны в листе "Таблицы норм выработки". Если конкретные условия отличаются - применяют ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ,
Норма выработки для конкретных условий Nк = Nтаб*Πki,
Nк - норма в конкретных условиях,
Nтаб - норма табличная
ki - поправочный коэффициент, учитывающий конкретные условия поI фактору
Конкретных факторов, по которым табличная норма отличается от фактической может быть несколько.
Πki - произведение поправочных коэффициентов.
Таким образом, для нахождения фактической нормы выработки и фактической нормы обслуживания комплекса необходимо:
1 Установить поправочный коэффициент по каждому фактору (факторы указываются в таблицах норм);

4. 2. Вычислить произведение этих коэффициентов - так называемый интегральный поправочный коэффициент;
3. Вычислить табличную норму выработки и табличную норму обслуживания.
4 Вычислить фактическую в задаваемых условиях норму выработки и норму обслуживания.
При выполнении контрольной работы студент переносит в свой рабочий лист исходные данные:
тип комплекса, схема работы комбайна, режим работы комбайна, диапазон длины лавы. и
таблицу норм выработки, соответствующую заданным условиям.
В рабочем листе студент составляет программу, таблица норм является составной ее частью.
Задание на контрольную работу - составить программу определения нормы обслуживания комплекса и нормы выработки
для заданного комплекса, схемы работы комбайна и режима работы комбайна при заданном диапазоне длины лавы (указан в ячейке).
Тип компл
Схема
работы
комбайн
а
Режим
работы
комбайн
а при
погрузке
угля
требуется
остановка
комбайна
не
требуется
остановка
комбайна
требуется
остановка
комбайна
не
требуется
остановка
комбайна
требуется
остановка
комбайна
не
требуется
остановка
комбайна
требуется
остановка
комбайна
не
требуется
остановка
комбайна
требуется
остановка
комбайна
не
требуется
остановка
комбайна
требуется
остановка
комбайна
не
требуется
остановка
комбайна
требуется
остановка
комбайна
не
требуется
остановка
комбайна
требуется
остановка
комбайна
не
требуется
остановка
комбайна
требуется
остановка
комбайна
не
требуется
остановка
комбайна
требуется
остановка
комбайна
не
требуется
остановка
комбайна
№ в
списке
группы
1 161-340 м
2 160-280м
3 100-280м
4 100-280 м
5 80 -200 м
6 80 -200 м
7 80 -200 м
8 80 -200 м
9 101-150 м
10 100-200 м
11 101-150 м
12 100-200 м
13 121-200 м
14 100-180 м
15 100-180 м
16 100-180 м
17 101-280 м
18 101-280 м
19 101-280 м
20 101-280 м
21 100-280 м
22 100-280 м
23 160-340 м
24 160-340 м
25 101-250 м
26 101-250 м
27 101-250 м
Комплексы КМ-87 и КМ-88 Комплекс КМТ Комплекс МК-75 Комплекс Глинник Комплекс КМК
односторонняя
работа комбайна
челноковая работа
комбайна
челноковая работа
комбайна
односторонняя
работа комбайна
устойчивая кровля
челноковая работа
комбайна
устойчивая кровля
односторонняя
работа комбайна
односторонняя
работа комбайна
челноковая работа
комбайна
односторонняя
работа комбайна
односторонняя
работа комбайна

5. 28 101-250 м

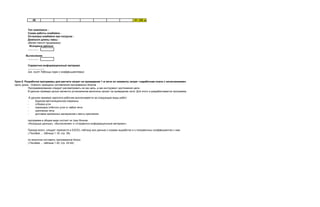

Тип комплекса -
Схема работы комбайна -
Остановка комбайна при погрузке -
Диапазон длины лавы -
(далее текст программы)
Исходные данные
…………
Вычисления
…………
Справочно-информационный материал
……………….
(см. лист Таблицы норм с коэффициентами)
Урок 6. Разработка программы для расчета затрат на проведение 1 м печи по элементу затрат «заработная плата с начислениями»
Цель урока - Освоить принципы составления программных блоков
Программирование следует рассматривать не как цель, а как инструмент достижения цели.
В данном примере целью является установление величины затрат на проведение печи. Для этого и разрабатывается программа.
В данном примере зарплата рабочим выплачивается за следующие виды работ:
- бурение вентиляционной скважины
- отбойка угля
- перекидка отбитого угля от забоя печи
- крепление печи
- доставка крепежных материалов к месту крепления.
программа в общем виде состоит их трех блоков
«Исходные данные», «Вычисления» и «Справочно-информационный материал».
Прежде всего, следует перенести в EXCEL-таблицу все данные о нормах выработки и о поправочных коэффициентах к ним.
( Пособие .., таблица 1.18, стр. 38).
по аналогии составить программные блоки
( Пособие .., таблица 1.20, стр. 43-44).

6. КМ-87 и КМ-88
Нормы выработки рассчитаны при следующих условиях:
Ширина захвата комбайна 0,63 м;
Плотность угля в пределах 1,33 - 1,39 т/м3
Угол падения пласта до 20°
Породы кровли устойчивые и средней устойчивости
Почва пласта ровная или слабоволнистая
При других условиях применять поправочные коэффициенты
1. При ширине захвата комбайна 0,5 м - К=0,794, при ширине захвата 0,8 м К=1,27
2. При угле падения пласта 21 - 25 градусов К=0,95, при угле падения 26 градусов и более К=0,9
3. При неустойчивой кровле К=0,85
4. При волнистой гипсометрии почвы К=0,85
0,9-
1,0
1,01-
1,1
1,11-
1,2
1,21-
1,3
1,31-
1,4
1,41-
1,5
1,51-
1,6
1,61-
1,7
1,71-
1,8
1,81-
1,9
1,91-
2,0
2,01и
более
1 2 3 4 5 6 7 8 9 10 11 12
8 5,432 137 152 166 181 195 210 224 239 253 267 282 296
9 5,742 150 166 182 198 214 229 245 262 277 292 308 324
10 6,062 163 181 198 215 233 250 267 285 301 318 336 353
11 6,415 178 197 216 235 253 272 291 311 328 347 366 384
12 6,777 193 214 234 254 275 295 315 337 356 376 396 417
13 7,139 207 230 252 274 296 318 340 362 383 405 427 449
14 7,513 223 247 271 294 318 341 364 389 411 439 458 482
15 7,89 238 264 289 314 339 364 389 416 440 465 490 515
16 8,39 253 280 307 334 360 387 413 441 467 493 520 546
17 8,933 266 295 323 351 379 407 435 464 491 519 547 575
При способе транспортирования угля от погрузочного пункта лавы, не требующем остановки комбайна для обмена составов вагонеток
Длина лавы 100 - 160 м
Нормы выемки и нормы обслуживания комплекса при выемке угля одним комбайном по односторонней схеме и передвижке конвеера уча
Группа
средних
рабочих
скоростей
Норма
обслужива
ния
комплекса
Вынимаемая мощность пласта, м
Норма выработки, т

7. 18 9,237 278 308 337 367 396 425 454 485 513 542 571 600
1 2 3 4 5 6 7 8 9 10 11 12
8 5,567 143 159 174 189 204 219 234 250 265 280 295 310
9 5,892 157 174 191 207 224 240 257 274 290 306 323 339
10 6,228 171 190 208 226 244 262 280 299 316 334 352 370
11 6,599 187 207 227 247 266 286 305 326 345 364 384 404
12 6,98 203 225 246 268 289 310 331 354 374 395 417 438
13 7,362 218 243 266 289 311 334 357 382 403 426 449 472
14 7,757 235 261 283 310 335 360 384 410 434 458 483 508
15 8,156 251 279 303 332 358 385 411 439 464 494 517 543
16 8,689 267 296 325 353 381 409 437 466 493 521 549 577
17 9,259 281 312 342 372 401 431 460 491 520 549 579 608
18 9,582 294 327 358 388 419 450 481 514 543 574 605 636
1 2 3 4 5 6 7 8 9 10 11 12
8 5,645 147 163 175 194 209 225 240 256 271 287 302 317
9 57780 161 179 196 213 229 246 263 281 297 314 331 348
10 6,324 176 195 213 232 250 269 287 307 324 343 361 380
11 6,706 192 213 233 253 273 293 314 335 354 374 394 414
12 7,098 208 231 253 275 297 319 341 364 384 406 428 450
13 7,491 225 249 273 297 320 344 368 392 415 438 462 486
14 7,898 242 268 294 319 345 370 395 422 446 472 497 523
15 8,31 259 287 315 342 369 396 423 452 478 505 532 560
16 8,86 275 306 334 363 392 421 450 481 508 537 566 595
17 9,449 290 322 353 383 414 444 475 507 536 566 597 627
18 9,783 303 337 369 401 433 465 497 530 561 593 625 656
1 2 3 4 5 6 7 8 9 10 11 12
8 5,695 149 165 181 197 212 228 244 260 275 291 307 322
9 6,035 163 181 199 215 233 250 267 286 302 319 336 353
10 6,387 178 198 217 236 254 273 292 312 329 348 367 386
11 6,775 195 216 237 257 278 298 319 340 360 380 401 421
Длина лавы 161 - 220 м
Длина лавы 221 - 280 м
Длина лавы 281 - 340 м

8. 12 7,175 212 235 257 280 302 324 346 370 391 413 436 456
13 7,576 229 254 278 302 326 350 374 399 422 446 470 494
14 7,991 246 273 299 325 351 377 403 430 454 480 506 532
15 8,411 264 293 320 348 376 404 431 460 487 515 542 570
16 8,972 280 311 341 370 400 429 459 490 518 547 577 607
17 9,573 296 328 360 391 422 453 484 517 546 577 609 640
18 9,914 310 344 376 409 441 474 507 541 572 604 637 670
1 2 3 4 5 6 7 8 9 10 11 12
8 5,432 131 145 159 172 184 197 210 223 235 247 260 272
9 5,742 143 158 173 187 201 215 228 243 256 269 282 295
10 6,062 156 172 187 202 217 232 247 263 276 291 305 319
11 6,415 169 186 203 219 236 252 268 284 299 314 330 345
12 6,777 182 201 219 236 254 271 288 306 322 338 354 370
13 7,139 195 215 234 253 272 290 308 327 344 361 378 396
14 7,531 209 230 250 270 290 309 329 348 366 385 403 421
15 7,89 222 245 266 287 308 329 349 370 388 408 427 446
16 8,395 235 256 281 303 325 347 368 390 409 430 450 469
17 8,933 246 271 295 318 340 363 385 408 428 449 470 490
18 9,237 256 282 306 330 354 377 400 424 445 466 488 509
1 2 3 4 5 6 7 8 9 10 11 12
8 5,567 137 152 165 179 192 206 219 233 245 258 271 283
9 5,892 150 166 180 195 210 224 238 253 267 281 294 306
10 6,228 163 180 196 212 227 243 261 274 289 304 318 333
11 6,599 177 195 212 230 247 263 280 297 312 329 344 360
12 6,98 191 211 229 248 266 284 302 320 336 354 371 387
13 7,362 205 226 246 266 285 304 323 342 360 378 396 414
14 7,757 219 242 263 284 304 325 345 363 384 403 422 441
15 8,156 234 257 280 302 324 345 366 388 407 428 448 467
16 8,689 247 272 296 319 342 364 386 409 430 451 472 492
17 9,259 259 286 310 334 358 382 405 428 450 472 493 515
Длина лавы 100 - 160 м
Длина лавы 161 - 220 м
При способе транспортирования угля от погрузочного пункта лавы, требующем остановки комбайна для обмена составов вагонеток

9. 18 9,582 270 297 323 348 373 397 421 445 467 490 512 534
1 2 3 4 5 6 7 8 9 10 11 12
8 5,645 141 155 169 183 197 211 224 238 251 264 277 290
9 5,978 153 170 185 200 215 229 244 259 273 287 301 315
10 6,324 167 184 201 217 233 249 265 281 296 311 326 341
11 6,706 181 200 218 235 253 270 287 304 320 336 353 369
12 7,098 196 216 233 254 273 291 309 328 345 362 380 397
13 7,491 210 232 252 272 292 312 331 351 369 388 406 424
14 7,898 225 248 270 291 312 333 354 379 394 413 433 452
15 8,31 240 265 287 310 332 354 375 398 418 439 459 479
16 8,86 254 280 304 328 351 374 397 420 441 463 494 505
17 9,449 267 294 319 344 368 392 416 440 462 484 506 528
18 9,783 278 306 332 358 383 408 432 458 480 503 526 549
1 2 3 4 5 6 7 8 9 10 11 12
8 5,695 143 158 172 186 200 214 227 242 254 268 281 294
9 6,035 156 172 188 203 218 233 248 263 277 291 306 320
10 6,387 169 187 204 220 236 252 268 285 300 315 331 346
11 6,775 184 203 221 239 257 274 291 309 325 341 357 374
12 7,175 199 220 239 258 277 295 314 333 350 368 385 403
13 7,576 214 236 256 277 297 317 336 357 373 394 412 431
14 7,991 229 252 274 296 317 339 359 381 400 420 440 459
15 8,411 244 269 292 315 338 360 382 405 425 446 467 487
16 8,972 259 285 309 333 357 380 403 427 448 470 492 515
17 9,573 272 299 325 350 375 399 423 446 470 492 515 540
18 9,914 283 312 338 364 390 415 440 465 488 512 535 563
Таблица 8 ЕНВ 1993г
Длина лавы 221 - 280 м
Длина лавы 281 - 340 м
Нормы выработки и нормы обслуживания комплекса при выемке угля одним комбайном по челноковой схеме и передвижке конвеера уча
й
ва
са
Вынимаемая мощность пласта, м

10. 0,9-
1,0
1,01-
1,1
1,11-
1,2
1,21-
1,3
1,31-
1,4
1,41-
1,5
1,51-
1,6
1,61-
1,7
1,71-
1,8
1,81-
1,9
1,91-
2,0
2,01и
более
1 2 3 4 5 6 7 8 9 10 11 12
8 5,796 152 169 185 201 217 233 249 265 281 297 313 329
9 6,185 168 187 204 222 240 257 275 294 310 328 346 363
10 6,596 185 205 225 244 264 283 303 323 342 361 381 400
11 7,061 204 226 248 269 291 312 334 356 377 398 420 441
12 7,55 224 249 272 290 319 343 366 391 413 437 461 484
13 8,053 244 271 297 322 348 374 399 426 451 477 502 528
14 8,587 265 295 323 351 379 406 434 464 490 518 546 574
15 9,142 287 319 349 380 410 440 470 502 531 561 591 622
16 9,847 309 343 376 408 441 473 506 540 571 603 636 668
17 10,593 329 363 400 433 469 504 538 575 608 642 677 712
18 11,077 347 386 422 459 495 532 568 607 642 678 715 751
1 2 3 4 5 6 7 8 9 10 11 12
8 5,961 160 177 194 211 228 245 261 279 295 312 329 346
9 6,372 177 197 215 234 252 271 290 309 327 346 364 383
10 6,808 195 217 237 258 278 299 320 341 361 381 402 422
11 7,302 216 240 262 285 308 330 353 377 399 421 444 467
12 7,823 237 263 288 313 338 363 388 415 438 463 488 513
13 8,36 259 288 315 343 370 397 425 453 479 506 534 561
14 8,933 283 314 344 374 403 433 463 494 522 552 582 612
15 9,529 307 341 373 406 438 470 502 536 567 599 632 664
16 10,288 331 367 402 437 472 507 541 578 611 646 681 716
17 11,091 353 392 429 466 504 541 578 617 652 689 727 764
18 11,617 374 415 454 493 533 572 611 653 690 729 769 808
При способе транспортирования угля от погрузочного пункта лавы, не требующем остановки комбайна для обмена составов вагонеток
Длина лавы 100 - 160 м
Длина лавы 161 - 220 м
Длина лавы 221 - 280 м
Группа
средних
рабочих
скоростей
Норма
обслужив
ния
комплекс
Норма выработки, т

11. 1 2 3 4 5 6 7 8 9 10 11 12
8 6,057 164 182 200 217 234 251 269 287 303 321 338 355
9 6,431 182 202 221 241 260 279 298 318 336 355 375 394
10 6,932 201 223 244 266 287 308 329 351 371 393 414 435
11 7,443 222 247 270 294 317 341 364 389 411 434 458 481
12 7,983 245 272 298 324 349 375 401 428 453 478 508 530
13 8,541 263 298 326 354 382 411 439 468 495 524 552 580
14 9,136 293 320 356 387 417 448 479 511 541 572 602 633
15 9,758 318 350 387 420 452 487 521 556 588 621 655 688
16 10,548 343 381 418 454 490 526 562 600 634 671 707 743
17 11,386 367 408 446 485 524 562 601 641 678 717 755 794
18 11,937 389 432 473 514 555 595 636 679 718 759 800 841
1 2 3 4 5 6 7 8 9 10 11 12
8 6,119 167 185 203 221 238 256 273 292 308 326 344 361
9 6,552 185 206 225 245 264 284 303 324 342 362 381 401
10 7,013 205 227 249 270 292 314 335 358 378 400 421 443
11 7,535 227 252 276 300 323 347 371 396 419 443 467 490
12 8,088 250 278 304 330 356 383 409 437 462 488 514 541
13 8,639 274 304 333 362 370 419 448 478 506 535 563 592
14 9,27 299 332 364 395 427 458 490 523 553 584 616 647
15 9,908 326 362 396 430 464 499 533 569 601 636 670 704
16 10,719 352 391 428 469 502 539 576 615 650 687 724 761
17 11,581 376 418 457 497 537 576 616 657 695 735 774 814
18 12,149 399 443 485 527 569 611 653 697 737 779 821 863
1 2 3 4 5 6 7 8 9 10 11 12
8 5,796 145 161 175 189 203 217 231 246 259 272 286 299
9 6,185 160 177 192 208 224 239 254 270 284 299 313 323
10 6,596 175 193 211 228 244 261 278 295 310 326 342 357
11 7,061 192 212 231 249 268 286 303 322 339 356 373 390
12 7,55 210 231 252 272 291 311 330 350 368 386 405 423
Длина лавы 100 - 160 м
Длина лавы 281 - 340 м
При способе транспортирования угля от погрузочного пункта лавы, требующем остановки комбайна для обмена составов вагонеток

12. 13 8,053 227 251 272 294 315 336 357 378 397 417 437 456
14 8,587 246 271 294 317 340 362 384 407 428 449 469 490
15 9,142 265 291 316 341 365 389 412 437 458 480 502 524
16 9,847 283 311 338 364 389 414 439 465 487 511 534 557
17 10,393 299 329 357 385 411 438 464 490 514 539 563 587
18 11,077 315 346 375 403 431 459 486 514 538 564 589 613
1 2 3 4 5 6 7 8 9 10 11 12
8 5,961 152 168 184 198 213 228 242 258 271 285 299 313
9 6,372 168 186 202 219 235 251 267 283 298 313 328 343
10 6,808 184 204 222 239 257 274 292 309 325 342 359 375
11 7,302 203 224 243 263 282 301 319 339 356 374 392 409
12 7,823 222 244 266 287 307 328 348 369 387 407 426 445
13 8,36 241 265 288 311 333 355 377 399 419 440 460 480
14 8,933 261 287 312 336 360 383 406 430 452 474 496 517
15 9,529 281 309 336 362 387 412 437 462 485 508 531 554
16 10,288 301 331 359 386 413 440 466 493 517 541 565 589
17 11,091 319 351 380 409 438 465 493 521 546 571 597 622
18 11,617 336 369 400 430 459 488 517 546 572 599 625 651
1 2 3 4 5 6 7 8,07 9 10 11 12
8 6,057 156 173 188 204 219 234 249 264 278 292 307 321
9 6,431 173 191 208 224 241 257 274 290 306 321 337 352
10 6,932 190 209 228 246 264 282 300 318 334 351 368 385
11 7,443 209 230 250 270 290 309 328 348 366 384 403 421
12 7,983 228 252 273 295 316 337 356 379 399 418 436 457
13 8,541 248 273 297 320 343 366 389 411 431 453 473 494
14 9,136 269 296 322 347 371 395 415 440 465 488 510 532
15 9,758 291 320 347 373 400 425 448 474 500 524 548 571
16 10,548 311 342 371 399 427 454 480 503 533 558 583 608
17 11,386 331 363 394 423 453 481 509 533 564 590 616 641
18 11,937 348 382 414 445 476 503 535 562 591 619 645 672
Длина лавы 161 - 220 м
Длина лавы 221 - 280 м
Длина лавы 281 - 340 м

13. 1 2 3 4 5 6 7 8 9 10 11 12
8 6,119 159 176 191 207 222 238 253 268 282 297 312 326
9 6,552 176 194 211 228 245 262 278 295 311 326 342 358
10 7,013 193 213 232 250 269 287 305 323 340 357 374 391
11 7,535 212 234 255 275 295 315 334 354 372 391 409 428
12 8,088 233 256 278 300 322 343 364 386 406 426 446 465
13 8,639 253 279 303 326 350 373 395 418 439 461 482 503
14 9,27 275 302 328 353 378 403 427 452 474 497 520 542
15 9,908 297 326 354 381 408 434 460 486 510 534 558 582
16 10,719 318 350 379 408 436 464 491 519 544 570 590 620
17 11,581 338 371 402 433 462 491 520 549 575 602 628 634
18 12,149 356 391 423 455 486 516 546 577 604 631 659 686
Таблица 9 ЕНВ 1993г
0,9-
1,0
1,01-
1,1
1,11-
1,2
1,21-
1,3
1,31-
1,4
1,41-
1,5
1,51-
1,6
1,61-
1,7
1,71-
1,8
1,81-
1,9
1,91-
2,0
2,01и
более
1 2 3 4 5 6 7 8 9 10 11 12
8 5,351 137 152 166 181 195 210 224 239 253 267 282 296
9 5,653 150 166 182 193 214 229 245 262 277 292 308 324
10 5,965 163 181 198 215 233 250 267 285 301 318 335 353
11 6,309 178 197 216 235 253 272 295 310 328 347 366 384
12 6,662 192 214 234 254 275 295 315 336 356 376 396 416
13 7,014 207 230 252 274 296 317 339 362 383 403 427 448
14 7,379 223 247 271 294 317 341 364 389 411 434 458 481
15 7,747 238 264 289 314 339 364 389 413 439 464 489 514
16 8,237 252 280 307 333 360 386 413 441 466 493 519 546
При способе транспортирования угля от погрузочного пункта лавы, не требующем остановки комбайна для обмена составов вагонеток
Длина лавы 100 - 160 м
Нормы выработки и нормы обслуживания комплекса при выемке угля одним комбайном по однсторонней схеме и фронтальной передв
конвеера
Группа
средних
рабочих
скоростей
Норма
обслужива
ния
комплекса
Вынимаемая мощность пласта, м
Норма выработки, т

14. 17 8,758 266 295 323 351 379 407 435 464 491 518 546 574
18 9,053 277 308 337 366 396 425 454 485 512 542 571 600
1 2 3 4 5 6 7 8 9 10 11 12
8 5,48 143 159 174 189 204 219 234 250 264 280 295 310
9 5,797 157 174 191 207 224 240 257 274 290 306 323 339
10 6,124 171 190 208 226 244 262 280 299 316 334 352 370
11 6,486 187 207 227 246 266 286 303 326 345 364 384 404
12 6,557 202 225 246 267 289 310 331 354 374 395 417 438
13 7,228 218 242 265 288 311 334 357 381 403 426 449 472
14 7,613 235 261 285 310 335 359 384 410 433 458 483 508
15 8,002 251 279 305 332 358 383 411 439 464 490 517 543
16 8,519 267 296 324 352 381 409 437 466 493 521 549 577
17 9,07 281 312 342 371 401 431 460 491 519 549 578 608
18 9,384 294 326 357 386 419 450 481 514 543 574 605 636
1 2 3 4 5 6 7 8 9 10 11 12
8 5,555 147 163 178 194 209 225 240 256 271 286 302 317
9 5,98 161 179 196 212 229 246 263 281 297 314 331 348
10 6,216 175 195 213 232 250 269 287 307 324 343 361 380
11 6,588 192 213 233 253 273 293 314 335 354 374 394 414
12 6,97 208 231 253 275 297 319 340 363 384 406 428 450
13 7,353 224 247 273 297 320 344 367 392 415 438 462 486
14 7,749 241 268 294 319 344 370 395 422 446 472 497 522
15 8,15 259 287 314 342 369 396 423 452 478 505 532 559
16 8,684 275 305 334 363 392 421 450 481 508 537 566 595
17 9,252 290 334 352 383 414 444 475 507 536 566 597 627
18 9,577 300 337 369 401 433 465 496 530 560 592 624 656
1 2 3 4 5 6 7 8 9 10 11 12
8 5,603 149 165 181 197 212 228 244 260 275 291 307 322
9 5,934 163 181 199 216 233 250 267 285 302 319 336 353
10 6,276 178 198 217 236 254 278 292 312 329 348 367 386
Длина лавы 161 - 220 м
Длина лавы 221 - 280 м
Длина лавы 281 - 340 м

15. 11 6,655 193 216 237 257 278 298 319 340 360 380 401 421
12 7,043 212 235 257 280 302 324 346 370 391 413 435 458
13 7,434 228 254 278 302 326 350 374 399 422 446 470 494
14 7,838 246 273 299 325 351 377 402 430 454 480 506 532
15 8,247 263 293 320 348 376 403 431 460 487 514 542 570
16 8,791 280 311 341 370 400 429 459 490 518 547 577 606
17 9,371 296 328 359 391 422 453 484 517 546 577 608 639
18 9,703 309 344 376 409 441 474 506 541 572 604 637 669
1 2 3 4 5 6 7 8 9 10 11 12
8 5,351 131 145 158 171 184 197 210 223 235 247 260 272
9 5,653 143 158 173 187 201 215 228 243 255 269 282 295
10 5,965 155 172 187 202 217 232 248 262 276 291 305 319
11 6,309 169 186 203 212 235 252 267 284 299 314 329 345
12 6,662 182 201 219 236 254 271 288 306 321 338 354 370
13 7,014 195 215 234 253 272 290 303 327 344 361 378 395
14 7,379 209 230 250 270 290 309 320 348 366 384 403 421
15 7,747 222 245 266 287 308 328 347 369 388 408 427 446
16 8,237 235 259 281 303 325 346 368 389 409 429 449 469
17 8,758 246 271 294 317 340 363 385 407 428 449 470 490
18 9,053 256 282 306 330 354 377 400 423 444 466 487 509
1 2 3 4 5 6 7 8 9 10 11 12
8 5,48 137 152 165 179 192 206 219 233 245 258 271 283
9 5,797 150 166 180 195 210 224 238 253 267 281 294 308
10 6,124 163 180 196 212 227 243 258 274 289 304 318 333
11 6,486 177 195 212 229 246 263 280 297 312 328 344 360
12 6,557 191 211 229 248 266 284 301 320 336 353 370 387
13 7,228 205 226 246 263 285 304 323 342 360 378 396 414
14 7,613 219 242 263 284 304 324 344 363 384 403 422 441
15 8,002 234 257 280 302 323 343 366 388 407 427 447 467
16 8,519 247 272 296 319 342 364 386 409 429 451 472 492
Длина лавы 100 - 160 м
Длина лавы 161 - 220 м
При способе транспортирования угля от погрузочного пункта лавы, требующем остановки комбайна для обмена составов вагонеток

16. 17 9,07 259 285 310 334 358 381 404 428 449 471 493 514
18 9,384 270 297 323 348 372 397 420 445 467 490 512 534
1 2 3 4 5 6 7 8 9 10 11 12
8 5,555 141 155 169 183 197 211 224 238 251 264 277 290
9 5,98 153 170 185 200 215 229 244 259 273 287 301 315
10 6,216 167 184 201 217 233 249 264 281 295 311 326 341
11 6,588 181 200 218 235 253 270 287 304 320 336 353 369
12 6,97 196 216 235 254 272 291 309 328 345 362 379 397
13 7,353 210 232 252 272 292 312 331 351 369 387 406 424
14 7,749 225 248 270 291 312 333 353 375 394 413 433 452
15 8,15 240 261 287 310 332 354 376 398 418 439 459 479
16 8,684 254 280 304 328 351 374 397 420 441 463 484 505
17 9,252 267 294 319 344 368 392 415 440 462 484 506 528
18 9,577 286 306 332 358 383 408 432 457 480 503 526 548
1 2 3 4 5 6 7 8 9 10 11 12
8 5,603 143 158 172 186 200 214 227 241 254 268 281 294
9 5,934 156 172 187 203 218 233 248 263 277 291 305 320
10 6,276 169 187 204 220 236 252 268 285 300 315 331 346
11 6,655 184 203 221 239 256 274 291 309 325 341 358 374
12 7,043 199 220 239 256 277 295 314 333 350 368 385 403
13 7,434 214 236 256 277 297 317 336 357 375 394 412 430
14 7,838 229 252 274 296 317 338 359 381 400 420 439 459
15 8,247 244 269 292 315 338 360 382 405 425 446 466 487
16 8,791 259 285 309 333 357 380 403 427 448 470 492 513
17 9,371 272 299 324 347 374 399 423 447 469 492 515 537
18 9,703 283 312 338 364 390 415 440 465 488 512 535 558
Таблица 10 ЕНВ 1993г
Длина лавы 221 - 280 м
Длина лавы 281 - 340 м
Нормы выработки и нормы обслуживания комплекса при выемке угля одним комбайном по челноковой схеме и фронтальной передвижке к
й
ва
са
Вынимаемая мощность пласта, м

17. 0,9-
1,0
1,01-
1,1
1,11-
1,2
1,21-
1,3
1,31-
1,4
1,41-
1,5
1,51-
1,6
1,61-
1,7
1,71-
1,8
1,81-
1,9
1,91-
2,0
2,01и
более
1 2 3 4 5 6 7 8 9 10 11 12
8 5,706 152 169 185 201 217 233 249 265 280 296 312 328
9 6,085 168 186 204 222 239 257 275 293 310 328 346 363
10 6,486 185 205 225 244 264 283 303 323 341 361 380 400
11 6,938 204 226 248 269 291 312 334 356 376 398 419 441
12 7,415 224 248 272 295 319 342 366 391 413 437 460 484
13 7,905 244 271 296 322 348 373 399 426 450 476 502 527
14 8,426 265 294 322 350 378 406 434 463 490 518 546 574
15 8,967 287 319 349 379 410 440 470 502 530 561 591 621
16 9,651 309 343 375 408 440 473 505 539 570 603 635 668
17 10,372 329 365 400 434 469 503 538 574 607 642 676 711
18 10,843 347 385 422 458 495 531 568 605 641 677 714 750
1 2 3 4 5 6 7 8 9 10 11 12
8 5,864 160 177 194 211 228 245 261 279 295 312 329 345
9 6,265 177 196 215 234 252 271 290 309 327 345 364 383
10 6,689 195 217 237 258 278 299 319 341 360 381 402 422
11 7,17 216 239 262 285 308 330 353 377 398 421 444 466
12 7,679 237 263 288 313 338 363 388 414 438 463 488 513
13 8,201 259 288 315 342 370 397 424 453 479 506 533 561
14 8,758 283 314 344 373 403 433 463 494 522 552 582 611
15 9,34 307 341 373 405 438 470 502 536 567 599 631 664
16 10,075 330 367 402 437 472 506 541 578 611 643 680 715
17 10,852 353 392 429 466 503 540 577 616 652 689 726 763
18 11,363 373 414 454 493 532 572 611 652 689 729 768 807
При способе транспортирования угля от погрузочного пункта лавы, не требующем остановки комбайна для обмена составов вагонеток
Длина лавы 100 - 160 м
Длина лавы 161 - 220 м
Длина лавы 221 - 280 м
Группа
средних
рабочих
скоростей
Норма
обслужив
ния
комплекс
Норма выработки, т

18. 1 2 3 4 5 6 7 8 9 10 11 12
8 5,954 164 182 200 217 234 251 269 287 303 320 338 355
9 6,369 182 202 221 240 260 279 298 318 336 355 375 394
10 6,808 201 223 244 260 287 308 329 351 371 392 414 435
11 7,305 222 247 270 294 317 341 364 389 411 434 458 481
12 7831 245 272 298 323 349 375 401 428 452 478 504 530
13 8,374 268 298 326 354 382 410 439 468 495 523 551 583
14 8,954 293 325 356 386 417 448 479 511 540 571 602 633
15 9,559 318 353 387 420 454 487 521 556 588 621 655 688
16 10,325 343 381 417 453 490 526 562 600 634 670 706 743
17 11,135 367 407 446 485 523 562 600 641 678 716 755 793
18 11,671 389 431 472 513 554 595 636 679 718 759 800 840
1 2 3 4 5 6 7 8 9 10 11 12
8 6,016 167 185 203 221 238 256 273 292 308 326 344 361
9 6,437 185 206 225 245 264 284 303 324 342 362 381 401
10 6,805 205 227 249 270 292 314 335 358 378 400 421 443
11 7,394 227 252 276 300 323 347 371 396 419 443 467 490
12 7,932 250 278 304 330 356 383 409 437 462 488 514 541
13 8,488 274 304 333 362 370 419 448 478 506 535 563 592
14 9,082 299 332 364 395 427 458 490 523 553 584 616 647
15 9,704 326 362 396 430 464 499 533 569 601 636 670 704
16 10,49 352 391 428 469 502 539 576 615 650 687 724 761
17 11,322 376 418 457 497 537 576 616 657 695 735 774 814
18 11,875 399 443 485 527 569 611 653 697 737 779 821 863
1 2 3 4 5 6 7 8 9 10 11 12
8 5,706 145 161 175 189 203 217 231 246 259 272 286 299
9 6,085 160 177 192 208 224 239 254 270 284 299 313 323
10 6,486 175 193 211 228 244 261 278 295 310 326 342 357
11 6,938 192 212 231 249 268 286 303 322 339 356 373 390
12 7,415 210 231 252 272 291 311 330 350 368 386 405 423
Длина лавы 100 - 160 м
Длина лавы 281 - 340 м
При способе транспортирования угля от погрузочного пункта лавы, требующем остановки комбайна для обмена составов вагонеток

19. 13 7,905 227 251 272 294 315 336 357 378 397 417 437 456
14 8,426 246 271 294 317 340 362 384 407 428 449 469 490
15 8,967 265 291 316 341 365 389 412 437 458 480 502 524
16 9,651 283 311 338 364 389 414 439 465 487 511 534 557
17 10,372 299 329 357 385 411 438 464 490 514 539 563 587
18 10,843 315 346 375 403 431 459 486 514 538 564 589 613
1 2 3 4 5 6 7 8 9 10 11 12
8 5,864 152 168 184 198 213 228 242 258 271 285 299 313
9 6,265 168 186 202 219 235 251 267 283 298 313 328 343
10 6,689 184 204 222 239 257 274 292 309 325 342 359 375
11 7,17 203 224 243 263 282 301 319 339 356 374 392 409
12 7,679 222 244 266 287 307 328 348 369 387 407 426 445
13 8,201 241 265 288 311 333 355 377 399 419 440 460 480
14 8,758 261 287 312 336 360 383 406 430 452 474 496 517
15 9,34 281 309 336 362 387 412 437 462 485 508 531 554
16 10,075 301 331 359 386 413 440 466 493 517 541 565 589
17 10,852 319 351 380 409 438 465 493 521 546 571 597 622
18 11,363 336 369 400 430 459 488 517 546 572 599 625 651
1 2 3 4 5 6 7 8 9 10 11 12
8 5,954 156 173 188 204 219 234 249 264 278 292 307 321
9 6,369 173 191 208 224 241 257 274 290 306 321 337 352
10 6,808 190 209 228 246 264 282 300 318 334 351 368 385
11 7,305 209 230 250 270 290 309 328 348 366 384 403 421
12 7831 228 252 273 295 316 337 356 379 399 418 436 457
13 8,374 248 273 297 320 343 366 389 411 431 453 473 494
14 8,954 269 296 322 347 371 395 415 440 465 488 510 532
15 9,559 291 320 347 373 400 425 448 474 500 524 548 571
16 10,325 311 342 371 399 427 454 480 503 533 558 583 608
17 11,135 331 363 394 423 453 481 509 533 564 590 616 641
18 11,671 348 382 414 445 476 503 535 562 591 619 645 672
Длина лавы 161 - 220 м
Длина лавы 221 - 280 м
Длина лавы 281 - 340 м

20. 1 2 3 4 5 6 7 8 9 10 11 12
8 6,016 159 176 191 207 222 238 253 268 282 297 312 326
9 6,437 176 194 211 228 245 262 278 295 311 326 342 358
10 6,805 193 213 232 250 269 287 305 323 340 357 374 391
11 7,394 212 234 255 275 295 315 334 354 372 391 409 428
12 7,932 233 256 278 300 322 343 364 386 406 426 446 465
13 8,488 253 279 303 326 350 373 395 418 439 461 482 503
14 9,082 275 302 328 353 378 403 427 452 474 497 520 542
15 9,704 297 326 354 381 408 434 460 486 510 534 558 582
16 10,49 318 350 379 408 436 464 491 519 544 570 590 620
17 11,322 338 371 402 433 462 491 520 549 575 602 628 634
18 11,875 356 391 423 455 486 516 546 577 604 631 659 686
Таблица 11 ЕНВ 1993г
0,9-
1,0
1,01-
1,1
1,11-
1,2
1,21-
1,3
1,31-
1,4
1,41-
1,5
1,51-
1,6
1,61-
1,7
1,71-
1,8
1,81-
1,9
1,91-
2,0
2,01и
более
1 2 3 4 5 6 7 8 9 10 11 12
8 4,878 123 137 150 163 176 189 202 215 228 241 254 267
9 5,144 135 150 164 179 193 207 221 236 250 264 278 293
10 5,42 148 164 179 195 211 226 242 258 273 288 304 319
11 5,726 161 179 196 213 230 247 264 282 298 315 332 349
12 6,043 175 195 213 231 250 268 287 306 324 342 362 379
13 6,362 189 210 230 250 270 290 310 331 350 369 389 409
14 6,694 204 226 248 269 291 312 333 356 376 398 419 441
15 7,033 218 242 265 288 311 334 357 381 403 426 449 472
16 7,491 232 258 282 307 331 356 380 406 429 454 478 503
При способе транспортирования угля от погрузочного пункта лавы, не требующем остановки комбайна для обмена составов вагонеток
Длина лавы 100 - 160 м
Нормы выработки и нормы обслуживания комплекса при выемке угля двумя комбайнами по односторонней схеме и передвижке конвеера у
Группа
средних
рабочих
скоростей
Норма
обслужива
ния
комплекса
Вынимаемая мощность пласта, м
Норма выработки, т

21. 17 7,984 245 272 298 324 350 375 401 428 453 479 504 530
18 8,261 257 285 312 339 366 393 420 448 474 501 528 555
1 2 3 4 5 6 7 8 9 10 11 12
8 5,124 133 147 161 175 189 203 217 232 245 259 273 287
9 5,413 146 162 177 192 208 223 238 255 269 284 300 313
10 5,714 159 177 193 210 227 244 260 278 294 311 327 344
11 6,048 174 193 211 230 248 266 285 304 321 339 358 376
12 6,39 189 210 230 250 270 290 309 330 349 369 389 409
13 6,74 204 227 248 270 291 313 334 357 377 399 420 442
14 7,101 220 244 267 291 314 337 360 384 406 430 453 476
15 7,468 236 262 287 312 336 361 386 412 436 461 485 510
16 7,964 251 279 305 332 358 385 411 439 464 490 517 543
17 8,467 265 294 322 350 378 406 434 463 490 518 545 573
18 8,798 278 308 337 367 396 425 454 485 513 542 571 600
1 2 3 4 5 6 7 8 9 10 11 12
8 5,277 138 154 168 183 197 212 226 242 255 270 284 299
9 5,581 152 169 184 200 216 232 248 265 280 296 312 328
10 5,897 166 184 202 219 236 254 271 290 306 324 341 359
11 6,248 181 201 220 239 258 278 297 317 333 354 373 392
12 6,61 197 219 240 260 281 302 323 344 364 385 406 426
13 6,974 213 237 259 281 304 326 349 372 394 416 438 461
14 7,353 230 255 279 303 327 352 376 401 424 448 472 496
15 7,739 246 273 299 323 351 377 403 430 455 481 507 533
16 8,257 262 291 319 346 374 402 429 458 484 512 540 567
17 8,814 277 307 337 366 395 424 453 484 511 540 570 599
18 9,13 290 322 353 383 414 444 475 507 536 566 597 627
1 2 3 4 5 6 7 8 9 10 11 12
8 5,382 142 158 172 187 202 217 232 248 262 277 292 307
9 5,696 156 173 189 206 222 239 255 272 288 304 320 337
10 6,022 170 189 207 225 243 261 279 297 314 332 350 368
Длина лавы 161 - 220 м
Длина лавы 221 - 280 м
Длина лавы 281 - 340 м

22. 11 6,384 186 207 226 246 263 283 303 325 344 363 383 402
12 6,758 202 225 246 267 289 310 331 354 374 395 417 438
13 7,134 219 243 266 289 312 333 358 382 404 427 460 473
14 7,525 236 262 287 311 336 361 386 412 436 460 485 510
15 7,923 253 281 308 334 361 387 414 442 467 494 521 547
16 8,457 269 299 328 356 384 413 441 471 498 526 555 583
17 8,03 285 316 346 376 406 436 466 497 526 556 586 615
18 9,306 298 331 362 394 425 457 488 521 551 582 613 645
1 2 3 4 5 6 7 8 9 10 11 12
8 4,878 119 131 143 155 167 179 190 202 213 225 236 247
9 5,144 130 144 157 170 182 195 208 221 232 245 257 269
10 5,42 141 156 170 184 198 212 225 239 252 265 278 291
11 5,726 154 170 185 200 215 230 245 260 273 288 302 316
12 6,043 166 184 200 216 233 248 264 280 295 310 325 340
13 6,362 179 198 215 233 250 267 283 301 316 333 349 365
14 6,694 192 212 231 249 267 285 303 322 338 355 372 389
15 7,033 205 226 246 265 285 304 323 342 360 378 396 414
16 7,491 217 239 260 281 301 322 341 362 380 399 418 437
17 7,984 228 252 274 293 316 337 358 380 399 419 438 457
18 8,261 238 262 285 308 330 352 373 395 415 436 456 476
1 2 3 4 5 6 7 8 9 10 11 12
8 5,124 128 141 154 167 179 192 204 217 228 240 252 264
9 5,413 140 154 168 182 196 209 223 236 249 262 275 288
10 5,714 152 168 183 198 212 227 242 257 270 284 298 312
11 6,048 163 183 199 215 231 247 262 278 293 308 323 338
12 6,39 179 198 215 232 249 266 283 301 316 332 348 364
13 6,74 192 212 231 250 268 286 304 322 339 356 373 390
14 7,101 206 223 248 267 287 306 325 345 362 381 399 416
15 7,468 220 243 264 285 306 326 346 367 385 405 424 443
16 7,964 234 257 280 302 323 345 366 388 407 428 448 467
Длина лавы 100 - 160 м
Длина лавы 161 - 220 м
При способе транспортирования угля от погрузочного пункта лавы, требующем остановки комбайна для обмена составов вагонеток

23. 17 8,467 246 271 294 317 340 362 384 407 427 448 469 489
18 8,798 256 282 306 330 354 377 400 424 445 466 488 509
1 2 3 4 5 6 7 8 9 10 11 12
8 5,277 133 147 160 173 186 199 212 225 237 250 262 274
9 5,581 145 160 175 189 203 217 231 246 259 272 286 299
10 5,897 158 174 190 206 221 236 251 267 280 295 309 324
11 6,248 172 190 207 223 240 256 272 289 304 320 335 351
12 6,61 186 205 224 242 259 277 294 312 328 345 362 378
13 6,974 200 221 240 260 279 297 316 338 352 370 388 405
14 7,353 215 237 258 278 298 318 338 358 376 395 414 432
15 7,739 229 253 275 296 318 339 360 381 400 420 440 459
16 8,257 243 268 291 314 336 358 380 403 423 444 465 485
17 8,814 256 281 306 330 353 376 399 422 443 465 487 508
18 9,13 267 294 319 344 368 392 416 440 462 484 506 528
1 2 3 4 5 6 7 8 9 10 11 12
8 5,382 136 150 164 177 191 204 217 231 243 256 268 281
9 5,696 149 164 179 194 208 223 237 252 265 279 292 306
10 6,022 162 179 195 211 226 242 257 273 287 302 317 332
11 6,384 176 195 212 229 246 263 279 296 312 328 344 359
12 6,758 191 211 229 248 266 284 301 320 336 353 370 387
13 7,134 205 227 246 266 285 305 323 343 361 379 397 415
14 7,525 220 243 264 285 306 326 346 367 385 405 424 442
15 7,923 235 259 282 304 326 347 368 390 410 430 450 470
16 8,457 249 275 298 322 345 367 390 413 433 455 476 496
17 8,03 262 289 313 338 362 383 409 433 454 476 498 520
18 9,306 274 301 327 352 377 402 426 451 473 496 518 540
Таблица 12 ЕНВ 1993г
Длина лавы 221 - 280 м
Длина лавы 281 - 340 м
Нормы выработки и нормы обслуживания комплекса при выемке угля двумя комбайнами по челноковой схеме и передвижке конвеера уча
й
ва
са
Вынимаемая мощность пласта, м

24. 0,9-
1,0
1,01-
1,1
1,11-
1,2
1,21-
1,3
1,31-
1,4
1,41-
1,5
1,51-
1,6
1,61-
1,7
1,71-
1,8
1,81-
1,9
1,91-
2,0
2,01и
более
1 2 3 4 5 6 7 8 9 10 11 12
8 5,16 135 150 165 179 193 207 221 236 250 264 278 293
9 5,488 150 166 182 198 214 230 245 262 277 293 308 324
10 5,838 165 183 201 218 236 253 270 289 305 323 340 357
11 6,235 183 203 222 241 260 280 299 319 337 356 376 395
12 6,656 201 223 244 265 286 307 328 351 371 392 403 434
13 7,093 219 243 267 290 313 336 359 383 405 428 454 474
14 7,56 239 265 290 316 341 366 391 417 441 466 482 517
15 8,049 259 288 315 342 370 397 424 453 479 506 533 561
16 8,68 279 310 339 369 398 428 457 488 516 545 575 604
17 9,352 298 331 362 393 425 456 488 520 550 582 613 644
18 9,789 315 350 383 416 449 482 516 550 582 615 648 681
1 2 3 4 5 6 7 8 9 10 11 12
8 5,448 147 163 178 194 209 225 240 257 271 287 302 318
9 5,809 163 181 198 215 232 246 266 284 301 318 335 352
10 6,194 180 200 219 237 256 275 294 314 332 351 370 389
11 6,833 199 221 242 263 284 305 325 347 367 388 409 430
12 7,098 219 243 266 289 312 335 358 383 405 428 451 474
13 7,58 240 266 291 317 342 367 392 419 443 468 493 518
14 8,096 261 290 318 346 373 401 428 457 483 511 538 566
15 8,638 284 316 346 376 406 436 465 497 525 555 585 615
16 9,332 307 341 373 405 438 470 502 536 567 599 631 664
17 10,073 328 364 399 433 468 502 537 573 606 640 675 709
18 10,558 347 386 422 459 496 532 568 607 642 678 715 751
При способе транспортирования угля от погрузочного пункта лавы, не требующем остановки комбайна для обмена составов вагонеток
Длина лавы 100 - 160 м
Длина лавы 161 - 220 м
Длина лавы 221 - 280 м
Группа
средних
рабочих
скоростей
Норма
обслужив
ния
комплекс
Норма выработки, т

25. 1 2 3 4 5 6 7 8 9 10 11 12
8 5,428 154 171 187 203 219 235 251 268 284 300 316 332
9 6,011 170 189 207 225 243 261 279 298 313 333 351 369
10 6,419 188 209 229 249 269 288 308 329 348 368 388 407
11 6,803 209 232 254 276 297 319 341 364 385 407 429 451
12 7,37 230 255 279 304 328 352 376 402 425 449 473 497
13 7,886 252 280 306 333 359 386 412 440 465 492 518 545
14 8,434 275 304 335 364 392 421 450 481 508 537 566 595
15 9,008 299 333 364 396 427 459 490 523 553 585 616 648
16 9,744 324 359 393 427 461 496 530 565 598 632 666 700
17 10,327 346 384 421 457 494 530 566 603 639 676 712 749
18 11,043 367 407 446 485 523 562 600 641 678 716 755 794
1 2 3 4 5 6 7 8 9 10 11 12
8 5,752 158 176 192 209 225 242 259 276 292 309 325 342
9 6,149 176 195 213 232 250 269 287 307 324 343 361 380
10 6,572 194 215 236 256 277 297 318 339 358 379 399 420
11 7,054 215 239 261 284 307 329 352 376 397 420 442 465
12 7,565 237 263 288 313 338 363 388 414 438 463 488 513
13 8,097 260 289 316 343 371 398 425 454 480 508 535 562
14 8,666 284 316 346 375 405 435 465 497 525 555 585 615
15 9,263 310 344 376 409 442 474 507 541 572 604 637 670
16 10,027 335 372 407 442 477 513 548 585 618 653 689 724
17 10,84 358 398 436 473 511 549 586 626 662 699 737 775
18 11,378 380 422 462 502 542 582 622 664 702 742 782 822
1 2 3 4 5 6 7 8 9 10 11 12
8 5,16 130 144 157 170 182 195 208 221 233 245 257 269
9 5,488 143 159 173 187 201 215 229 243 256 269 282 296
10 5,838 157 174 189 205 220 235 250 266 280 294 309 323
11 6,235 173 191 208 225 242 256 274 291 306 322 338 353
12 6,656 189 209 227 246 264 281 299 317 334 351 367 384
Длина лавы 100 - 160 м
Длина лавы 281 - 340 м
При способе транспортирования угля от погрузочного пункта лавы, требующем остановки комбайна для обмена составов вагонеток

26. 13 7,093 206 227 247 266 286 303 324 344 361 379 397 415
14 7,56 223 246 267 288 309 330 350 371 390 409 429 447
15 8,049 241 265 288 311 333 355 376 399 419 440 460 480
16 8,68 256 284 308 332 356 379 402 426 447 469 490 511
17 9,352 273 301 327 352 377 401 425 450 472 495 518 540
18 9,789 288 317 344 370 396 421 447 472 495 519 543 566
1 2 3 4 5 6 7 8 9 10 11 12
8 5,448 141 155 169 183 197 211 224 238 251 264 277 290
9 5,809 155 172 187 202 217 232 247 262 276 290 304 319
10 6,194 171 188 205 222 238 254 270 287 302 318 333 348
11 6,833 188 207 225 244 261 279 297 315 331 348 363 381
12 7,098 205 227 247 266 286 305 324 343 361 379 397 415
13 7,58 224 246 268 289 310 331 351 372 391 410 430 449
14 8,096 243 267 290 313 336 358 380 402 422 443 464 484
15 8,638 262 289 313 338 362 385 409 433 454 476 498 519
16 9,332 281 309 336 361 387 412 437 462 485 508 531 554
17 10,073 299 328 356 383 410 437 462 489 513 537 561 583
18 10,558 315 346 375 403 431 459 486 514 538 564 589 613
1 2 3 4 5 6 7 8 9 10 11 12
8 5,428 147 162 177 191 206 220 234 248 261 275 289 302
9 6,011 162 181 195 211 227 242 257 273 288 303 317 332
10 6,419 178 197 214 232 249 266 282 300 315 331 347 363
11 6,803 196 217 236 255 273 292 310 329 345 363 380 397
12 7,37 215 237 258 278 299 318 338 359 377 396 414 433
13 7,886 234 256 280 303 324 346 367 389 408 429 449 468
14 8,434 254 280 304 328 351 374 397 420 441 463 484 505
15 9,008 275 302 328 354 379 403 427 452 473 498 520 543
16 9,744 295 324 352 379 405 431 457 483 507 531 555 579
17 10,327 314 345 374 402 430 457 484 512 537 562 587 611
18 11,043 331 363 393 423 452 481 509 538 563 590 616 641
Длина лавы 161 - 220 м
Длина лавы 221 - 280 м
Длина лавы 281 - 340 м

27. 1 2 3 4 5 6 7 8 9 10 11 12
8 5,752 151 167 182 197 211 226 240 255 268 283 296 310
9 6,149 167 184 201 217 233 249 263 281 296 311 326 341
10 6,572 183 202 220 238 256 273 290 308 324 340 357 373
11 7,054 202 223 242 262 281 300 318 338 355 373 391 408
12 7,565 221 244 265 286 307 328 348 369 387 407 426 445
13 8,097 241 266 289 311 334 356 377 400 420 441 461 481
14 8,666 262 288 313 338 362 385 408 432 454 476 498 519
15 9,263 283 312 338 364 390 415 440 466 488 512 533 558
16 10,027 304 334 363 390 418 444 471 498 522 547 571 595
17 10,84 324 355 385 414 443 471 499 527 552 578 604 629
18 11,378 341 375 406 436 466 496 524 554 580 607 534 660
Таблица 13 ЕНВ 1993г
0,9-
1,0
1,01-
1,1
1,11-
1,2
1,21-
1,3
1,31-
1,4
1,41-
1,5
1,51-
1,6
1,61-
1,7
1,71-
1,8
1,81-
1,9
1,91-
2,0
2,01и
более
1 2 3 4 5 6 7 8 9 10 11 12
8 4,811 123 137 150 163 176 189 202 215 228 241 254 267
9 5,07 135 150 164 179 193 207 221 236 250 264 278 293
10 5,339 148 164 179 195 211 226 242 258 273 288 304 319
11 5,638 161 179 196 213 230 247 264 282 298 315 332 349
12 5,946 175 195 213 231 250 268 287 306 324 342 362 379
13 6,237 189 210 230 250 270 290 310 331 350 369 389 409
14 6,581 204 226 248 269 291 312 333 356 376 398 419 441
15 6,911 218 242 265 288 311 334 357 381 403 426 449 472
16 7,356 232 258 282 307 331 356 380 406 429 454 478 503
При способе транспортирования угля от погрузочного пункта лавы, не требующем остановки комбайна для обмена составов вагонеток
Длина лавы 100 - 160 м
Нормы выработки и нормы обслуживания комплекса при выемке угля двумя комбайнами по односторонней схеме и фронтальной перед
конвеера
Группа
средних
рабочих
скоростей
Норма
обслужива
ния
комплекса
Вынимаемая мощность пласта, м
Норма выработки, т

28. 17 7,834 245 272 298 324 350 375 401 428 453 479 504 530
18 8,104 257 285 312 339 366 393 420 448 474 501 528 555
1 2 3 4 5 6 7 8 9 10 11 12
8 5,049 133 147 161 175 189 203 217 232 245 259 273 287
9 5,331 146 162 177 192 208 223 238 255 269 284 300 313
10 5,624 159 177 193 210 227 244 260 278 294 311 327 344
11 5,949 174 193 211 230 248 266 285 304 321 339 358 376
12 6,284 189 210 230 250 270 290 309 330 349 369 389 409
13 6,662 204 227 248 270 291 313 334 357 377 399 420 442
14 6,974 220 244 267 291 314 337 360 384 406 430 453 476
15 7,332 236 262 287 312 336 361 386 412 436 461 485 510
16 7,813 251 279 305 332 358 385 411 439 464 490 517 543
17 8,328 265 294 322 350 378 406 434 463 490 518 545 573
18 8,622 278 308 337 367 396 425 454 485 513 542 571 600
1 2 3 4 5 6 7 8 9 10 11 12
8 5,197 138 154 168 183 197 212 226 242 255 270 284 299
9 5,493 152 169 184 200 216 232 248 265 280 296 312 328
10 5,801 166 184 202 219 236 254 271 290 306 324 341 359
11 6,142 181 201 220 239 258 278 297 317 333 354 373 392
12 6,694 197 219 240 260 281 302 323 344 364 385 406 426
13 6,849 213 237 259 281 304 326 349 372 394 416 438 461
14 7,218 230 255 279 303 327 352 376 401 424 448 472 496
15 7,593 246 273 299 323 351 377 403 430 455 481 507 533
16 8,096 262 291 319 346 374 402 429 458 484 512 540 567
17 8,635 277 307 337 366 395 424 453 484 511 540 570 599
18 8,942 290 322 353 383 414 444 475 507 536 566 597 627
1 2 3 4 5 6 7 8 9 10 11 12
8 5,298 142 158 172 187 202 217 232 248 262 277 292 307
9 5,603 156 173 189 206 222 239 255 272 288 304 320 337
10 5,921 170 189 207 225 243 261 279 297 314 332 350 368
Длина лавы 161 - 220 м
Длина лавы 221 - 280 м
Длина лавы 281 - 340 м

29. 11 6,274 186 207 226 246 263 283 303 325 344 363 383 402
12 6,638 202 225 246 267 289 310 331 354 374 395 417 438
13 7,004 219 243 266 289 312 333 358 382 404 427 460 473
14 7,384 236 262 287 311 336 361 386 412 436 460 485 510
15 7,771 253 281 308 334 361 387 414 442 467 494 521 547
16 8,289 269 299 328 356 384 413 441 471 498 526 555 583
17 8,844 285 316 346 376 406 436 466 497 526 556 586 615
18 9,161 298 331 362 394 425 457 488 521 551 582 613 645
1 2 3 4 5 6 7 8 9 10 11 12
8 4,811 119 131 143 155 167 179 190 202 213 225 236 247
9 5,07 130 144 157 170 182 195 208 221 232 245 257 269
10 5,339 141 156 170 184 198 212 225 239 252 265 278 291
11 5,638 154 170 185 200 215 230 245 260 273 288 302 316
12 5,946 166 184 200 216 233 248 264 280 295 310 325 340
13 6,237 179 198 215 233 250 267 283 301 316 333 349 365
14 6,581 192 212 231 249 267 285 303 322 338 355 372 389
15 6,911 205 226 246 265 285 304 323 342 360 378 396 414
16 7,356 217 239 260 281 301 322 341 362 380 399 418 437
17 7,834 228 252 274 293 316 337 358 380 399 419 438 457
18 8,104 238 262 285 308 330 352 373 395 415 436 456 476
1 2 3 4 5 6 7 8 9 10 11 12
8 5,049 128 141 154 167 179 192 204 217 228 240 252 264
9 5,331 140 154 168 182 196 209 223 236 249 262 275 288
10 5,624 152 168 183 198 212 227 242 257 270 284 298 312
11 5,949 163 183 199 215 231 247 262 278 293 308 323 338
12 6,284 179 198 215 232 249 266 283 301 316 332 348 364
13 6,662 192 212 231 250 268 286 304 322 339 356 373 390
14 6,974 206 223 248 267 287 306 325 345 362 381 399 416
15 7,332 220 243 264 285 306 326 346 367 385 405 424 443
16 7,813 234 257 280 302 323 345 366 388 407 428 448 467
Длина лавы 100 - 160 м
Длина лавы 161 - 220 м
При способе транспортирования угля от погрузочного пункта лавы, требующем остановки комбайна для обмена составов вагонеток

30. 17 8,328 246 271 294 317 340 362 384 407 427 448 469 489
18 8,622 256 282 306 330 354 377 400 424 445 466 488 509
1 2 3 4 5 6 7 8 9 10 11 12
8 5,197 133 147 160 173 186 199 212 225 237 250 262 274
9 5,493 145 160 175 189 203 217 231 246 259 272 286 299
10 5,801 158 174 190 206 221 236 251 267 280 295 309 324
11 6,142 172 190 207 223 240 256 272 289 304 320 335 351
12 6,694 186 205 224 242 259 277 294 312 328 345 362 378
13 6,849 200 221 240 260 279 297 316 338 352 370 388 405
14 7,218 215 237 258 278 298 318 338 358 376 395 414 432
15 7,593 229 253 275 296 318 339 360 381 400 420 440 459
16 8,096 243 268 291 314 336 358 380 403 423 444 465 485
17 8,635 256 281 306 330 353 376 399 422 443 465 487 508
18 8,942 267 294 319 344 368 392 416 440 462 484 506 528
1 2 3 4 5 6 7 8 9 10 11 12
8 5,298 136 150 164 177 191 204 217 231 243 256 268 281
9 5,603 149 164 179 194 208 223 237 252 265 279 292 306
10 5,921 162 179 195 211 226 242 257 273 287 302 317 332
11 6,274 176 195 212 229 246 263 279 296 312 328 344 359
12 6,638 191 211 229 248 266 284 301 320 336 353 370 387
13 7,004 205 227 246 266 285 305 323 343 361 379 397 415
14 7,384 220 243 264 285 306 326 346 367 385 405 424 442
15 7,771 235 259 282 304 326 347 368 390 410 430 450 470
16 8,289 249 275 298 322 345 367 390 413 433 455 476 496
17 8,844 262 289 313 338 362 383 409 433 454 476 498 520
18 9,161 274 301 327 352 377 402 426 451 473 496 518 540
Таблица 14 ЕНВ 1993г
Длина лавы 221 - 280 м
Длина лавы 281 - 340 м
Нормы выработки и нормы обслуживания комплекса при выемке угля двумя комбайнами по челноковой схеме и фронтальной передвижке
й
ва
са
Вынимаемая мощность пласта, м

31. 0,9-
1,0
1,01-
1,1
1,11-
1,2
1,21-
1,3
1,31-
1,4
1,41-
1,5
1,51-
1,6
1,61-
1,7
1,71-
1,8
1,81-
1,9
1,91-
2,0
2,01и
более
1 2 3 4 5 6 7 8 9 10 11 12
8 5,086 135 150 165 179 193 207 221 236 250 264 278 293
9 5,405 150 166 182 198 214 230 245 262 277 293 308 324
10 5,746 165 183 201 218 236 253 270 289 305 323 340 357
11 6,133 183 203 222 241 260 280 299 319 337 356 376 395
12 6,544 201 223 244 265 286 307 328 351 371 392 403 434
13 6,969 219 243 267 290 313 336 359 383 405 428 454 474
14 7,425 239 265 290 316 341 366 391 417 441 466 482 517
15 7,902 259 288 315 342 370 397 424 453 479 506 533 561
16 8,514 279 310 339 369 398 428 457 488 516 545 575 604
17 9,165 298 331 362 393 425 456 488 520 550 582 613 644
18 9,59 315 350 383 416 449 482 516 550 582 615 648 681
1 2 3 4 5 6 7 8 9 10 11 12
8 5,364 147 163 178 194 209 225 240 257 271 287 302 318
9 5,716 163 181 198 215 232 246 266 284 301 318 335 352
10 6,091 180 200 219 237 256 275 294 314 332 351 370 389
11 6,518 199 221 242 263 284 305 325 347 367 388 409 430
12 6,971 219 243 266 289 312 335 358 383 405 428 451 474
13 7,441 240 266 291 317 342 367 392 419 443 468 493 518
14 7,944 261 290 318 346 373 401 428 457 483 511 538 566
15 8,471 284 316 346 376 406 436 465 497 525 555 585 615
16 9,145 307 341 373 405 438 470 502 536 567 599 631 664
17 9,861 328 364 399 433 468 502 537 573 606 640 675 709
18 10,333 347 386 422 459 496 532 568 607 642 678 715 751
При способе транспортирования угля от погрузочного пункта лавы, не требующем остановки комбайна для обмена составов вагонеток
Длина лавы 100 - 160 м
Длина лавы 161 - 220 м
Длина лавы 221 - 280 м
Группа
средних
рабочих
скоростей
Норма
обслужив
ния
комплекс
Норма выработки, т

32. 1 2 3 4 5 6 7 8 9 10 11 12
8 5,539 154 171 187 203 219 235 251 268 284 300 316 332
9 5,911 170 189 207 225 243 261 279 298 313 333 351 369
10 6,308 188 209 229 249 269 288 308 329 348 368 388 407
11 6,7609 209 232 254 276 297 319 341 364 385 407 429 451
12 7,24 230 255 279 304 328 352 376 402 425 449 473 497
13 7,757 252 280 306 333 359 386 412 440 465 492 518 545
14 8,27 275 304 335 364 392 421 450 481 508 537 566 595
15 8,829 299 333 364 396 427 459 490 523 553 585 616 648
16 9,543 324 359 393 427 461 496 530 565 598 632 666 700
17 10,3 346 384 421 457 494 530 566 603 639 676 712 749
18 10,802 367 407 446 485 523 562 600 641 678 716 755 794
1 2 3 4 5 6 7 8 9 10 11 12
8 5,659 158 176 192 209 225 242 259 276 292 309 325 342
9 6,045 176 195 213 232 250 269 287 307 324 343 361 380
10 6,457 194 215 236 256 277 297 318 339 358 379 399 420
11 6,926 215 239 261 284 307 329 352 376 397 420 442 465
12 7,424 237 263 288 313 338 363 388 414 438 463 488 513
13 7,941 260 289 316 343 371 398 425 454 480 508 535 562
14 8,494 284 316 346 375 405 435 465 497 525 555 585 615
15 9,076 310 344 376 409 442 474 507 541 572 604 637 670
16 9,816 335 372 407 442 477 513 548 585 618 653 689 724
17 10,603 358 398 436 473 511 549 586 626 662 699 737 775
18 11,125 380 422 462 502 542 582 622 664 702 742 782 822
1 2 3 4 5 6 7 8 9 10 11 12
8 5,086 130 144 157 170 182 195 208 221 233 245 257 269
9 5,405 143 159 173 187 201 215 229 243 256 269 282 296
10 5,746 157 174 189 205 220 235 250 266 280 294 309 323
11 6,133 173 191 208 225 242 256 274 291 306 322 338 353
12 6,544 189 209 227 246 264 281 299 317 334 351 367 384
Длина лавы 100 - 160 м
Длина лавы 281 - 340 м
При способе транспортирования угля от погрузочного пункта лавы, требующем остановки комбайна для обмена составов вагонеток

33. 13 6,969 206 227 247 266 286 303 324 344 361 379 397 415
14 7,425 223 246 267 288 309 330 350 371 390 409 429 447
15 7,902 241 265 288 311 333 355 376 399 419 440 460 480
16 8,514 256 284 308 332 356 379 402 426 447 469 490 511
17 9,165 273 301 327 352 377 401 425 450 472 495 518 540
18 9,59 288 317 344 370 396 421 447 472 495 519 543 566
1 2 3 4 5 6 7 8 9 10 11 12
8 5,364 141 155 169 183 197 211 224 238 251 264 277 290
9 5,716 155 172 187 202 217 232 247 262 276 290 304 319
10 6,091 171 188 205 222 238 254 270 287 302 318 333 348
11 6,518 188 207 225 244 261 279 297 315 331 348 363 381
12 6,971 205 227 247 266 286 305 324 343 361 379 397 415
13 7,441 224 246 268 289 310 331 351 372 391 410 430 449
14 7,944 243 267 290 313 336 358 380 402 422 443 464 484
15 8,471 262 289 313 338 362 385 409 433 454 476 498 519
16 9,145 281 309 336 361 387 412 437 462 485 508 531 554
17 9,861 299 328 356 383 410 437 462 489 513 537 561 583
18 10,333 315 346 375 403 431 459 486 514 538 564 589 613
1 2 3 4 5 6 7 8 9 10 11 12
8 5,539 147 162 177 191 206 220 234 248 261 275 289 302
9 5,911 162 181 195 211 227 242 257 273 288 303 317 332
10 6,308 178 197 214 232 249 266 282 300 315 331 347 363
11 6,7609 196 217 236 255 273 292 310 329 345 363 380 397
12 7,24 215 237 258 278 299 318 338 359 377 396 414 433
13 7,757 234 256 280 303 324 346 367 389 408 429 449 468
14 8,27 254 280 304 328 351 374 397 420 441 463 484 505
15 8,829 275 302 328 354 379 403 427 452 473 498 520 543
16 9,543 295 324 352 379 405 431 457 483 507 531 555 579
17 10,3 314 345 374 402 430 457 484 512 537 562 587 611
18 10,802 331 363 393 423 452 481 509 538 563 590 616 641
Длина лавы 161 - 220 м
Длина лавы 221 - 280 м
Длина лавы 281 - 340 м

34. 1 2 3 4 5 6 7 8 9 10 11 12
8 5,659 151 167 182 197 211 226 240 255 268 283 296 310
9 6,045 167 184 201 217 233 249 263 281 296 311 326 341
10 6,457 183 202 220 238 256 273 290 308 324 340 357 373
11 6,926 202 223 242 262 281 300 318 338 355 373 391 408
12 7,424 221 244 265 286 307 328 348 369 387 407 426 445
13 7,941 241 266 289 311 334 356 377 400 420 441 461 481
14 8,494 262 288 313 338 362 385 408 432 454 476 498 519
15 9,076 283 312 338 364 390 415 440 466 488 512 533 558
16 9,816 304 334 363 390 418 444 471 498 522 547 571 595
17 10,603 324 355 385 414 443 471 499 527 552 578 604 629
18 11,125 341 375 406 436 466 496 524 554 580 607 534 660
КМТ
Нормы выработки рассчитаны при следующих условиях:
Ширина захвата комбайна 0,63 м;
Плотность угля в пределах 1,33 - 1,39 т/м3
Угол падения пласта до 15°
При работе с кабелеукладчиком
При наличии погрузочных лемешков на конвейере
При других условиях применять поправочные коэффициенты
1. При ширине захвата комбайна 0,5 м - К=0,794
2. При угле падения поаста 16 - 20 градусов К=0,95, при угле падения 21 - 25 градусов и более К=0,9, при угле падения 26 градусов и более К=0,85
3. При неустойчивой кровле К=0,85
4. При отсутствии погрузочных лемешков К=0,85
5. При работе без кабелеукладчика к нормативам численности К=1,18
до1,20
1,21-1,30
1,31-1,40
1,41-1,50
1,51-1,60
1,61-1,70
1,71-1,80
1,81-1,90
1,91иболее
Нормы выработки и нормы обслуживания комплекса при выемке угля комбайном по односторонней схеме и
передвижке конвейера участками(вслед за комбайном)
Группа
средних
рабочих
скоростей
Норма
обслужива
ния
комплекса,
чел -смена
Мощность пласта, м
№

35. 1 2 3 4 5 6 7 8 9
9 4,896 217 236 254 273 292 311 330 349 368 1
10 5,197 241 262 283 304 325 347 367 388 409 2
11 5,543 269 293 316 340 363 387 410 433 457 3
12 5,914 299 325 351 377 403 430 456 482 508 4
13 6,302 331 360 388 417 446 475 503 532 561 5
14 6,726 365 397 429 461 492 525 556 588 619 6
15 7,173 401 436 471 506 541 577 611 646 680 7
16 7,625 438 476 514 552 591 630 667 705 743 8
1 2 3 4 5 6 7 8 9
9 4,896 231 251 271 291 311 331 330 349 368 9
10 5,197 257 279 302 324 346 369 367 388 409 10
11 5,543 287 312 337 362 387 412 410 433 457 11
12 5,914 319 347 375 403 430 458 456 482 508 12
13 6,302 353 384 414 445 476 507 503 532 561 13
14 6,726 390 423 457 491 525 559 556 588 619 14
15 7,173 429 466 503 540 578 614 611 646 680 15
16 7,625 468 508 549 590 630 671 667 705 743 16
1 2 3 4 5 6 7 8 9
9 4,896 238 258 279 300 320 341 362 382 403 17
10 5,197 265 288 311 334 357 380 403 426 449 18
11 5,543 296 321 347 370 398 424 450 475 501 19
12 5,914 329 367 386 414 443 471 500 529 557 20
13 6,302 363 395 427 458 490 522 553 585 616 21
14 6,726 401 436 471 506 541 576 611 646 680 22
15 7,173 441 480 518 557 595 633 672 710 748 23
16 7,625 482 524 566 608 650 692 733 775 817 24
1 2 3 4 5 6 7 8 9
9 4,896 241 262 283 304 325 346 367 388 409 25
10 5,197 269 292 316 339 362 386 409 433 456 26
При способе транспортирования угля от погрузочного пункта лавы, не требующем остановки комбайна для обмена составов вагонеток
Длина лавы до 100 м
Длина лавы 101-150 м
Длина лавы 151-200 м
Длина лавы 201 м и более
чел. смена
Норма выработки, т

36. 11 5,543 300 326 353 379 405 431 457 483 509 27
12 5,914 334 363 392 421 450 479 508 537 566 28
13 6,302 369 402 434 466 498 530 562 594 627 29
14 6,726 408 444 479 515 550 586 621 657 692 30
15 7,173 449 488 527 566 605 644 683 722 761 31
16 7,625 490 533 576 618 661 704 746 789 831 32
1 2 3 4 5 6 7 8 9
9 4,896 204 220 237 253 269 285 300 316 332 33
10 5,197 225 243 261 279 296 314 331 348 365 34
11 5,543 250 270 289 309 328 347 366 384 402 35
12 5,914 275 297 318 340 361 382 402 422 441 36
13 6,302 301 325 348 371 394 417 439 460 481 37
14 6,726 330 355 380 406 430 454 477 500 523 38
15 7,173 359 386 413 440 466 493 518 542 567 39
16 7,625 388 417 446 475 503 531 557 583 609 40
1 2 3 4 5 6 7 8 9
9 4,896 216 234 251 268 285 302 319 335 351 41
10 5,197 239 258 277 296 314 333 351 369 386 42
11 5,543 265 286 306 327 347 367 387 406 426 43
12 5,914 292 315 337 360 382 403 425 446 467 44
13 6,302 320 345 369 393 417 440 464 487 509 45
14 6,726 349 376 403 429 455 480 505 529 553 46
15 7,173 380 409 438 466 494 520 547 573 598 47
16 7,625 411 442 472 503 532 560 588 616 642 48
1 2 3 4 5 6 7 8 9
9 4,896 222 240 258 275 293 310 327 343 360 49
10 5,197 245 265 284 304 323 341 360 378 396 50
11 5,543 272 293 314 336 356 377 397 417 436 51
12 5,914 300 323 346 369 392 414 436 457 478 52
13 6,302 328 354 379 404 428 452 476 499 521 53
14 6,726 359 386 413 440 466 492 517 542 566 54
15 7,173 390 420 449 478 406 533 561 587 613 55
Длина лавы до 100 м
Длина лавы 101-150 м
Длина лавы 151-200 м
При способе транспортирования угля от погрузочного пункта лавы, требующем остановки комбайна для обмена составов вагонеток

37. 16 7,625 422 454 484 515 545 574 603 631 658 56
1 2 3 4 5 6 7 8 9
9 4,896 225 244 261 279 297 314 332 348 365 57
10 5,197 249 269 289 308 327 346 365 383 402 58
11 5,543 276 298 319 341 362 382 403 423 443 59
12 5,914 304 328 351 375 397 420 442 464 485 60
13 6,302 333 359 384 410 434 458 482 506 529 61
14 6,726 364 392 419 447 473 499 525 550 574 62
15 7,173 397 426 456 485 513 541 569 595 621 63
16 7,625 428 460 492 523 553 582 611 639 667 64
табл. 2 ЕНВ 1993г
до1,20
1,21-1,30
1,31-1,40
1,41-1,50
1,51-1,60
1,61-1,70
1,71-1,80
1,81-1,90
1,91иболее
1 2 3 4 5 6 7 8 9
9 4,525 200 218 235 253 270 288 305 322 340 1
10 4,771 221 240 260 279 298 318 337 356 375 2
11 5,051 244 266 287 308 329 351 372 393 414 3
12 5,348 269 293 316 339 363 387 410 433 456 4
13 5,656 294 320 345 371 397 423 448 473 499 5
14 5,986 321 349 377 405 433 462 489 517 545 6
15 6,331 349 379 409 440 470 501 531 561 591 7
16 6,675 376 409 442 474 507 540 573 605 638 8
1 2 3 4 5 6 7 8 9
9 4,525 220 239 253 277 296 315 334 353 372 9
10 4,771 243 264 285 306 327 349 370 391 412 10
При способе транспортирования угля от погрузочного пункта лавы, не требующем остановки комбайна для обмена составов вагонеток
Длина лавы до 100 м
Длина лавы 101-150 м
Длина лавы 201 м и более
Нормы выработки и нормы обслуживания комплекса при выемке угля комбайном по односторонней схеме и
фронтальной передвижке конвеера
Группа
средних
рабочих
скоростей
Норма
обслужива
ния
комплекса,
чел.-смена
Мощность пласта, м
№
Норма выработки, т

38. 11 5,051 270 293 317 340 363 387 410 434 457 11
12 5,348 298 324 350 376 401 427 453 479 505 12
13 5,656 327 356 384 412 441 469 498 526 555 13
14 5,986 358 389 420 452 483 514 545 576 607 14
15 6,331 391 425 459 493 527 561 595 629 663 15
16 6,675 423 460 497 533 570 607 644 681 717 16
1 2 3 4 5 6 7 8 9
9 4,525 229 249 269 289 308 328 348 368 388 17
10 4,771 254 276 298 320 342 364 386 408 430 18
11 5,051 282 307 331 356 380 405 429 454 478 19
12 5,348 312 339 366 394 421 448 475 502 529 20
13 5,656 343 373 403 433 463 493 522 552 582 21
14 5,986 377 410 443 475 508 541 574 606 639 22
15 6,331 412 448 484 520 555 591 627 663 699 23
16 6,675 447 486 525 564 603 642 681 720 758 24
1 2 3 4 5 6 7 8 9
9 4,525 234 255 275 296 316 336 357 377 397 25
10 4,771 260 283 305 328 351 373 396 418 441 26
11 5,051 289 315 340 365 390 415 440 466 491 27
12 5,348 321 349 376 404 432 460 488 516 544 28
13 5,656 353 384 415 445 476 507 537 568 599 29
14 5,986 388 422 456 489 523 557 591 624 658 30
15 6,331 425 462 499 536 573 610 647 684 720 31
16 6,675 462 502 542 583 623 663 703 743 783 32
1 2 3 4 5 6 7 8 9
9 4,525 189 205 220 235 250 265 280 294 309 33
10 4,771 208 224 241 258 274 290 306 322 337 34
11 5,051 227 246 264 283 300 318 335 352 369 35
12 5,348 249 269 289 309 328 347 365 384 402 36
13 5,656 271 292 313 335 355 376 396 415 435 37
14 5,986 293 316 339 361 383 406 427 448 469 38
15 6,331 316 341 365 389 413 436 459 482 504 39
Длина лавы до 100 м
Длина лавы 151-200 м
Длина лавы 201 м и более
При способе транспортирования угля от погрузочного пункта лавы, требующем остановки комбайна для обмена составов вагонеток

39. 16 6,675 339 365 391 416 441 466 490 513 536 40
1 2 3 4 5 6 7 8 9
9 4,525 206 223 239 256 272 288 304 320 335 41
10 4,771 227 245 263 281 299 316 333 350 367 42
11 5,051 250 270 289 309 328 347 366 384 403 43
12 5,348 274 295 317 338 359 379 400 419 439 44
13 5,656 298 322 345 368 390 412 434 458 479 45
14 5,986 324 349 374 398 422 450 470 492 515 46
15 6,331 350 377 404 430 457 481 506 530 554 47
16 6,675 376 405 433 461 488 515 541 567 592 48
1 2 3 4 5 6 7 8 9
9 4,525 214 232 249 266 283 299 316 332 348 49
10 4,771 236 255 274 292 310 328 347 364 382 50
11 5,051 260 281 302 322 342 361 381 400 419 51
12 5,348 286 308 330 353 374 395 417 437 458 52
13 5,656 312 336 360 384 407 430 453 475 497 53
14 5,986 339 365 391 417 442 466 490 514 537 54
15 6,331 367 395 423 451 477 503 529 554 579 55
16 6,675 395 425 454 484 512 539 567 593 619 56
1 2 3 4 5 6 7 8 9
9 4,525 219 237 254 272 289 306 323 339 356 57
10 4,771 242 261 280 299 318 336 354 372 390 58
11 5,051 267 288 309 329 350 370 390 409 429 59
12 5,348 293 316 339 361 383 405 427 448 468 60
13 5,656 320 345 369 394 417 440 464 486 509 61
14 5,986 348 375 401 428 453 478 503 527 551 62
15 6,331 378 406 434 463 490 517 543 569 594 63
16 6,675 407 437 467 497 526 554 582 609 636 64
табл. 4 ЕНВ 1993г
Длина лавы 101-150 м
Длина лавы 151-200 м
Длина лавы 201 м и более
Нормы выработки и нормы обслуживания комплекса при выемке угля комбайном по челноковой схеме и
фронтальной передвижке конвеера
Норма
Мощность пласта, м

40. до1,20
1,21-1,30
1,31-1,40
1,41-1,50
1,51-1,60
1,61-1,70
1,71-1,80
1,81-1,90
1,91иболее
1 2 3 4 5 6 7 8 9
9 4,951 225 244 264 283 303 323 342 361 381 1
10 5,293 251 273 294 316 338 360 382 403 425 2
11 5,697 281 306 330 355 379 404 428 453 477 3
12 6,143 314 342 369 397 424 452 479 506 533 4
13 6,624 349 380 410 440 471 502 532 562 592 5
14 7,167 387 421 455 488 522 557 590 623 657 6
15 7,763 429 466 504 541 578 616 653 690 727 7
16 8,389 470 511 553 594 635 676 716 757 798 8
1 2 3 4 5 6 7 8 9
9 4,951 251 273 295 317 339 361 383 405 426 9
10 5,293 283 307 332 356 381 406 430 454 479 10
11 5,697 320 347 375 403 431 458 486 514 542 11
12 6,143 360 391 422 454 485 516 548 579 610 12
13 6,624 403 439 474 509 544 579 614 649 684 13
14 7,167 442 491 530 570 609 648 688 727 766 14
15 7,763 505 549 593 637 681 725 768 812 856 15
16 8,389 561 610 658 707 756 805 853 902 951 16
1 2 3 4 5 6 7 8 9
9 4,951 265 288 311 334 357 381 404 427 450 17
10 5,293 299 325 351 377 403 429 455 481 507 18
11 5,697 339 369 398 428 457 487 516 546 575 19
12 6,143 384 417 451 484 517 551 584 618 651 20
13 6,624 432 470 507 545 582 620 658 695 733 21
14 7,167 486 529 571 613 656 698 740 783 825 22
15 7,763 547 595 642 690 737 785 833 880 928 23
16 8,389 611 664 717 770 824 877 930 983 1036 24
При способе транспортирования угля от погрузочного пункта лавы, не требующем остановки комбайна для обмена составов вагонеток
Длина лавы до 100 м
Длина лавы 101-150 м
Длина лавы 151-200 м
Группа
средних
рабочих
скоростей
Норма
обслужива
ния
комплекса,
чел.-смена
№
Норма выработки, т

41. 1 2 3 4 5 6 7 8 9
9 4,951 273 297 321 345 368 392 416 440 464 25
10 5,293 309 336 363 390 416 443 470 497 524 26
11 5,697 351 382 412 443 474 504 535 565 596 27
12 6,143 398 433 468 502 537 572 606 641 676 28
13 6,624 450 489 528 567 606 646 685 723 763 29
14 7,167 509 553 597 641 685 730 774 818 862 30
15 7,763 574 624 673 723 773 823 873 923 973 31
16 8,389 643 699 755 811 866 922 978 1034 1090 32
1 2 3 4 5 6 7 8 9
9 4,951 211 228 245 261 278 294 310 326 342 33
10 5,293 233 252 271 289 307 326 343 361 378 34
11 5,697 260 280 301 321 341 361 380 399 418 35
12 6,143 288 310 333 355 376 398 419 440 460 36
13 6,624 317 341 366 390 413 437 459 482 504 37
14 7,167 348 374 401 427 452 478 503 527 550 38
15 7,763 381 410 438 466 493 521 547 573 598 39
16 8,389 413 444 474 505 534 563 592 619 646 40
1 2 3 4 5 6 7 8 9
9 4,951 234 253 271 290 308 326 344 361 379 41
10 5,293 261 282 302 323 343 362 382 401 420 42
11 5,697 292 315 338 360 382 404 425 446 467 43
12 6,143 325 351 375 400 424 448 472 495 517 44
13 6,624 361 388 415 442 468 494 520 545 569 45
14 7,167 399 429 458 488 516 544 572 599 625 46
15 7,763 440 472 504 537 567 597 627 655 683 47
16 8,389 481 516 550 585 618 650 682 712 742 48
1 2 3 4 5 6 7 8 9
9 4,951 246 266 285 304 323 342 361 379 397 49
10 5,293 275 297 318 339 360 381 401 421 441 50
11 5,697 308 332 356 380 403 425 448 470 492 51
Длина лавы до 100 м
Длина лавы 101-150 м
Длина лавы 151-200 м
Длина лавы 201 м и более
При способе транспортирования угля от погрузочного пункта лавы, требующем остановки комбайна для обмена составов вагонеток

42. 12 6,143 345 371 397 424 449 474 498 522 546 52
13 6,624 383 412 441 470 497 524 551 577 602 53
14 7,167 425 457 488 520 549 578 608 636 663 54
15 7,763 471 506 539 573 606 637 668 698 727 55
16 8,389 518 555 591 627 662 695 729 761 792 56
1 2 3 4 5 6 7 8 9
9 4,951 253 273 293 313 332 351 371 389 408 57
10 5,293 283 306 328 350 371 392 413 433 454 58
11 5,697 318 343 368 392 416 439 462 484 506 59
12 6,143 357 384 411 438 464 489 514 539 563 60
13 6,624 397 427 457 486 514 542 570 596 622 61
14 7,167 442 475 507 539 570 600 630 659 687 62
15 7,763 491 526 561 596 629 661 694 725 755 63
16 8,389 540 579 617 654 690 724 759 792 824 64
МК-75
Нормы выработки рассчитаны при следующих условиях:
Ширина захвата комбайна 0,5 м;
Плотность угля в пределах 1,33 - 1,39 т/м3
Угол падения пласта от 9° до 20°
Почва пласта ровная
При работе с кабелеукладчиком
При других условиях применять поправочные коэффициенты
1. При ширине захвата комбайна 0,63 м - К=1,27
2. При угле падения пласта до 8° К=1,05, при угле падения 21° - 25° К=0,95, при угле падения 26° - 30° К=0,9, при угле падения 31° и более К=0,85
3. При волнистой гипсометрии почвы К=0,95
4. При работе без кабелеукладчика к нормативам численности К=1,18
Длина лавы 201 м и более
Нормы выработки и нормы обслуживания комплекса при выемке угля комбайном по
односторонней схеме

43. 1,61-1,70
1,71-1,80
1,81-1,90
1,91-2,00
2,01-2,10
2,11-2,20
2,21-2,30
2,31иболее
1 2 3 4 5 6 7 8
10 4,553 262 277 293 309 324 340 356 375 1
11 4,803 290 307 325 342 360 377 395 412 2
12 5,053 318 337 356 375 394 414 433 452 3
13 5,319 347 368 389 410 431 452 473 494 4
14 5,607 380 403 426 449 471 494 517 540 5
15 5,916 415 440 465 490 515 540 565 590 6
1 2 3 4 5 6 7 8
10 4,553 271 288 304 320 337 353 369 386 7
11 4,803 300 318 336 355 373 391 409 427 8
12 5,053 330 350 370 390 409 429 449 469 9
13 5,319 361 383 404 426 448 470 492 513 10
14 5,607 395 418 442 466 490 514 538 561 11
15 5,916 431 457 483 509 535 561 587 613 12
1 2 3 4 5 6 7 8
10 4,553 277 294 310 327 344 361 377 394 13
11 4,803 307 326 344 363 381 400 418 437 14
12 5,053 337 358 378 399 419 439 460 480 15
13 5,319 369 392 414 436 459 481 503 526 16
14 5,607 404 428 453 477 502 526 550 575 17
15 5,916 441 468 494 521 548 574 601 628 18
1 2 3 4 5 6 7 8
10 4,553 243 256 270 283 296 309 322 335 19
11 4,803 267 282 296 311 325 339 353 367 20
При способе транспортирования угля от погрузочного пункта лавы, не требующем остановки комбайна для обмена составов
Длина лавы до 100 м
Длина лавы до 101-140 м
Длина лавы 141 м и более
При способе транспортирования угля от погрузочного пункта лавы, требующем остановки комбайна для обмена составов
Длина лавы до 100 м
Группа
средних
рабочих
скоростей
подачи
комбайна
Норма
обслужива
ния
комплекса,
чел.-смена
Вынимаемая мощность пласта, м
№
Норма выработки, т

44. 12 5,053 290 306 322 338 353 369 384 399 21
13 5,319 315 332 349 366 382 399 415 431 22
14 5,607 341 360 378 396 414 431 449 466 23
15 5,916 369 389 409 428 447 466 484 502 24
1 2 3 4 5 6 7 8
10 4,553 251 265 279 292 306 319 333 346 25
11 4,803 276 291 306 321 336 350 365 379 26
12 5,053 300 317 333 349 365 381 397 412 27
13 5,319 326 344 361 378 396 412 429 446 28
14 5,607 353 372 391 410 428 446 464 481 29
15 5,916 382 402 423 442 462 481 500 519 30
1 2 3 4 5 6 7 8
10 4,553 256 270 284 298 312 329 340 353 31
11 4,803 282 297 312 328 343 357 372 387 32
12 5,053 307 324 340 356 373 389 405 421 33
13 5,319 333 351 369 386 404 421 438 455 34
14 5,607 361 380 399 418 437 455 473 491 35
15 5,916 390 411 431 451 471 490 510 529 36
"Глиник"
Нормы выработки рассчитаны при следующих условиях:
Ширина захвата комбайна 0,63 м;
Угол падения пласта до 14°
Почва пласта ровная или слабоволнистая
Транспортировка угля от лавы двумя конвейерами
При работе с кабелеукладчиком
При других условиях применять поправочные коэффициенты
1. При ширине захвата комбайна 0,5 м - К=0,794
2. При угле падения пласта 15 - 18 градусов К=0,95, при угле падения 19 - 24 градуса К=0,85, при угле падения 25 - 30 градусов К=0,8
Длина лавы 101-140 м
Длина лавы 141 м и более

45. 3. При волнистой гипсометрии почвы К=0,95
4. При транспортировке угля от лавы тремя и более конвейерами К=0,98
5. При работе без кабелеукладчика к нормативам численности К=0,85
до
1,40
1,41-
1,60
1,61-
1,80
1,81-
2,00
2,01-
2,20
2,21-
2,40
2,41и
более
1 2 3 4 5 6 7
10 4,947 267 309 350 391 432 473 514 1
11 4,748 298 344 389 435 481 527 573 2
12 5,015 330 381 432 482 533 584 635 3
13 5,222 364 420 476 532 588 644 700 4
14 5,588 400 462 523 585 646 708 769 5
15 5,9 438 506 573 641 708 776 843 6
16 6,302 477 550 624 697 770 844 917 7
1 2 3 4 5 6 7
10 4,947 273 316 358 400 442 484 526 8
11 4,748 304 351 397 444 491 538 585 9
12 5,015 336 388 440 492 543 595 647 10
13 5,222 370 427 484 541 598 654 711 11
14 5,588 406 468 531 593 656 718 781 12
15 5,9 444 512 580 649 717 785 853 13
16 6,302 481 556 630 704 778 852 926 14
1 2 3 4 5 6 7
10 4,947 278 320 363 406 448 491 534 15
11 4,748 308 355 403 450 498 545 592 16
12 5,015 340 381 445 497 550 602 655 17
13 5,222 374 431 489 546 604 661 719 18
При способе транспортирования угля от погрузочного пункта лавы, не требующем остановки комбайна для обмена
Длина лавы до 120 м
Длина лавы 121-150 м
Длина лавы 151-180 м
Нормы выработки и нормы обслуживания комплекса при выемке угля комбайном по
односторонней схеме
Группа
средних
рабочих
скоростей
подачи
Норма
обслужива
ния
комплекса,
чел -смена
Вынимаемая мощность пласта, м
№
Норма выработки, т

46. 14 5,588 410 473 536 599 662 725 788 19
15 5,9 447 516 585 654 722 791 860 20
16 6,302 484 559 633 708 783 857 932 21
1 2 3 4 5 6 7
10 4,947 280 324 367 410 453 496 539 22
11 4,748 311 359 407 454 502 550 598 23
12 5,015 343 396 449 502 555 607 660 24
13 5,222 377 435 493 551 608 666 724 25
14 5,588 412 476 539 603 666 730 793 26
15 5,9 450 519 588 657 726 795 865 27
16 6,302 481 561 636 711 786 861 936 28
1 2 3 4 5 6 7
10 4,947 248 282 316 350 382 414 445 29
11 4,748 273 311 349 385 420 455 488 30
12 5,015 300 342 382 421 460 497 533 31
13 5,222 328 373 416 458 499 539 578 32
14 5,588 357 405 450 497 541 584 625 33
15 5,9 387 439 489 537 584 629 673 34
16 6,302 417 472 525 576 625 673 719 35
1 2 3 4 5 6 7
10 4,947 253 288 323 357 390 422 454 36
11 4,748 279 317 355 392 428 463 497 37
12 5,015 305 348 388 428 467 505 541 38
13 5,222 333 378 422 465 507 547 586 39
14 5,588 362 411 458 503 548 591 632 40
15 5,9 392 444 494 543 590 635 679 41
16 6,302 421 476 529 581 630 678 724 42
1 2 3 4 5 6 7
10 4,947 256 292 327 361 395 428 460 43
11 4,748 282 321 359 397 433 468 503 44
12 5,015 309 351 393 433 472 510 547 45
Длина лавы до 120 м
Длина лавы 121-150 м
Длина лавы 151-180 м
Длина лавы 181 м и более
При способе транспортирования угля от погрузочного пункта лавы, требующем остановки комбайна для обмена

47. 13 5,222 336 382 426 469 511 552 591 46
14 5,588 365 414 461 507 552 595 637 47
15 5,9 394 447 497 546 593 639 683 48
16 6,302 423 479 532 584 634 681 728 49
1 2 3 4 5 6 7
10 4,947 259 295 330 365 399 432 464 50
11 4,748 284 324 362 400 436 472 507 51
12 5,015 311 354 395 436 475 514 551 52
13 5,222 338 384 429 472 514 555 595 53
14 5,588 367 416 464 510 555 598 640 54
15 5,9 396 449 500 549 596 642 686 55
16 6,302 424 480 534 586 636 684 730 56
до
1,40
1,41-
1,60
1,61-
1,80
1,81-
2,00
2,01-
2,20
2,21-
2,40
2,41и
более
1 2 3 4 5 6 7
10 4,841 297 343 388 434 480 525 571 1
11 5,181 335 386 438 489 541 593 644 2
12 5,554 376 434 492 550 608 666 724 3
13 5,87 421 486 550 615 680 745 809 4
14 6,407 470 543 615 687 760 830 904 5
15 6,901 524 605 685 766 847 927 1008 6
16 7,51 580 669 758 848 937 1026 1113 7
1 2 3 4 5 6 7
10 4,841 310 358 406 453 501 549 597 8
11 5,181 350 404 458 512 565 619 673 9
12 5,554 394 454 515 575 636 696 757 10
При способе транспортирования угля от погрузочного пункта лавы, не требующем остановки комбайна для обмена
Длина лавы до 120 м
Длина лавы 121-150 м
Длина лавы 181 м и более
Нормы выработки и нормы обслуживания комплекса при выемке угля комбайном по
челноковой схеме
Группа
средних
рабочих
скоростей
подачи
Норма
обслужива
ния
комплекса,
чел -смена
Вынимаемая мощность пласта, м
№
Норма выработки, т

48. 13 5,87 440 508 576 644 711 779 847 11
14 6,407 492 568 644 720 795 871 947 12
15 6,901 549 634 718 803 887 970 1056 13
16 7,51 608 702 795 889 982 1076 1169 14
1 2 3 4 5 6 7
10 4,841 319 368 417 467 516 565 614 15
11 5,181 360 416 471 527 582 637 693 16
12 5,554 405 468 530 592 665 717 780 17
13 5,87 454 524 593 663 733 803 873 18
14 6,407 508 586 664 742 820 898 976 19
15 6,901 566 654 741 828 915 1002 1089 20
16 7,51 628 724 821 917 1014 1110 1207 21
1 2 3 4 5 6 7
10 4,841 326 376 426 476 526 576 626 22
11 5,181 368 424 481 538 594 651 707 23
12 5,554 414 478 541 605 669 732 796 24
13 5,87 463 535 606 677 749 820 891 25
14 6,407 519 598 678 758 838 918 997 26
15 6,901 579 668 757 846 935 1024 1113 27
16 7,51 642 740 839 938 1037 1135 1234 28
1 2 3 4 5 6 7
10 4,841 273 311 348 384 419 454 487 29
11 5,181 304 346 387 427 465 503 540 30
12 5,554 338 384 429 472 514 555 595 31
13 5,87 374 424 472 519 565 608 651 32
14 6,407 412 462 519 570 618 666 711 33
15 6,901 453 512 568 623 675 725 774 34
16 7,51 494 557 617 675 731 784 835 35
1 2 3 4 5 6 7
10 4,841 284 323 362 399 435 471 506 36
11 5,181 317 360 402 443 483 522 560 37
Длина лавы до 120 м
Длина лавы 121-150 м
Длина лавы 151-180 м
Длина лавы 181 м и более
При способе транспортирования угля от погрузочного пункта лавы, требующем остановки комбайна для обмена

49. 12 5,554 352 400 446 490 534 576 617 38
13 5,87 389 441 491 539 586 631 675 39
14 6,407 429 485 539 592 642 690 737 40
15 6,901 471 532 591 647 700 752 802 41
16 7,51 514 579 642 701 758 813 865 42
1 2 3 4 5 6 7
10 4,841 291 332 371 409 446 483 518 43
11 5,181 325 369 413 455 495 535 573 44
12 5,554 361 410 457 503 547 590 632 45
13 5,87 399 452 503 553 601 647 691 46
14 6,407 440 498 553 606 658 707 755 47
15 6,901 484 546 606 663 718 770 820 48
16 7,51 528 595 658 719 777 832 886 49
1 2 3 4 5 6 7
10 4,841 297 338 378 416 454 491 527 50
11 5,181 331 376 420 463 504 544 583 51
12 5,554 368 418 465 512 557 600 642 52
13 5,87 407 461 513 563 611 658 703 53
14 6,407 449 507 563 617 669 719 767 54
15 6,901 493 556 617 674 730 783 834 55
16 7,51 538 606 670 732 790 846 900 56
КМК
Нормы выработки рассчитаны при следующих условиях:
Ширина захвата комбайна 0,63 м;
Угол падения пласта до 20°
Почва пласта ровная или слабоволнистая
При других условиях применять поправочные коэффициенты
1. При ширине захвата комбайна 0,5 м - К=0,794, при ширине захвата 0,8 м К=1,27
2. При угле падения пласта 21 - 25 градусов К=0,95, при угле падения 26 градусов и более К=0,9
3. При волнистой гипсометрии почвы К=0,85
табл. 25 ЕНВ 1993г
Длина лавы 151-180 м
Длина лавы 181 м и более
Нормы выработки и нормы обслуживания комплекса при выемке угля комбайном по односторонней схеме и

50. 1,21-
1,30
1,31-
1,40
1,41-
1,50
1,51-
1,60
1,61-
1,70
1,71-
1,80
1,81-
1,90
1,91-
2,00
2,01-
2,10
2,11и
более
1 2 3 4 5 6 7 8 9 10
10 5,445 254 274 294 315 335 355 375 396 416 436 1
11 5,785 280 303 325 347 370 392 414 437 459 481 2
12 6,143 303 333 357 382 406 431 455 480 504 529 3
13 6,51 336 363 390 417 444 470 497 524 551 578 4
14 6,9 366 395 425 454 483 512 541 571 600 629 5
15 7,306 397 429 461 492 524 555 583 619 650 680 6
1 2 3 4 5 6 7 8 9 10
10 5,606 268 289 311 332 355 375 396 417 439 460 7
11 5,969 296 320 341 367 391 415 438 462 485 509 8
12 6,352 336 352 378 405 431 457 483 509 535 561 9
13 6,747 357 386 414 443 471 500 528 557 585 614 10
14 7,168 390 421 452 483 514 545 577 608 639 670 11
15 7,606 424 458 492 525 559 593 627 661 694 728 12
1 2 3 4 5 6 7 8 9 10
10 5,7 276 290 320 340 364 386 408 430 452 474 13
11 6,077 306 330 354 379 403 427 452 476 500 525 14
12 6,475 334 364 391 417 444 475 498 525 552 579 15
13 6,886 369 399 428 458 487 516 546 575 605 634 16
14 7,325 404 436 468 500 532 565 597 629 661 693 17
15 7,783 439 475 510 545 580 615 650 685 720 755 18
1 2 3 4 5 6 7 8 9 10
10 5,445 236 254 271 288 305 322 338 355 371 387 19
11 5,785 259 278 297 315 334 352 370 387 405 422 20
При способе транспортирования угля от погрузочного пункта лавы, не требующем останавки комбайна для обмена составов вагонеток
Длина лавы 101-160 м
Длина лавы 161-220 м
Длина лавы 221-280 м
При способе транспортирования угля от погрузочного пункта лавы, требующем останавки комбайна для обмена составов вагонеток
Длина лавы 101-160 м
устойчивой кровлеГруппа
средних
рабочихск
оростей
подачи
Норма
обслужива
ния
комплекса,
чел -смена
Вынимаемая мощность пласта, м
№
Норма выработки, т

51. 12 6,143 283 303 323 343 363 383 402 421 440 458 21
13 6,51 306 328 350 372 393 414 434 455 475 494 22
14 6,9 331 355 378 401 423 446 468 489 511 532 23
15 7,306 356 381 406 430 454 478 501 524 547 569 24
1 2 3 4 5 6 7 8 9 10
10 5,606 249 267 285 303 320 338 355 372 389 406 25
11 5,969 273 293 312 332 351 370 389 407 425 443 26
12 6,352 298 320 341 362 383 403 423 443 463 482 27
13 6,747 324 347 370 392 414 436 458 479 500 520 28
14 7,168 350 375 400 424 447 471 494 516 538 560 29
15 7,606 377 404 430 455 481 506 530 554 578 601 30
1 2 3 4 5 6 7 8 9 10
10 5,7 255 274 293 311 329 347 364 382 399 416 31
11 6,077 274 301 321 341 361 380 399 418 437 455 32
12 6,475 307 329 351 372 393 414 435 455 475 495 33
13 6,886 333 357 381 404 426 449 471 493 513 535 34
14 7,325 353 387 412 437 461 485 508 531 554 577 35
15 7,783 390 417 444 470 496 521 546 571 595 619 36
1 2 3 4 5 6 7 8 9 10
10 6,014 310 335 360 384 409 434 459 483 508 533 1
11 6,522 351 379 407 434 462 490 518 546 574 602 2
12 7,084 395 427 458 489 521 552 584 615 647 678 3
13 7,694 443 478 513 549 584 619 655 690 725 760 4
14 8,382 496 536 575 615 654 694 733 773 813 852 5
15 9,144 555 599 643 687 732 776 820 864 908 953 6
1 2 3 4 5 6 7 8 9 10
10 6,273 335 350 388 415 441 468 495 521 548 575 7
11 6,836 380 411 441 471 502 532 562 593 623 653 8
Длина лавы 161-220 м
Длина лавы 161-220 м
Длина лавы 221-280 м
Нормы выработки и нормы обслуживания комплекса при выемке угля комбайном по челноковой схеме и устойчивой
кровле
табл. 26 ЕНВ 1993г
При способе транспортирования угля от погрузочного пункта лавы, не требующем останавки комбайна для обмена составов вагонеток
Длина лавы 101-160 м

52. 12 7,465 431 466 500 534 569 603 637 672 706 741 9
13 8,155 487 526 564 603 642 681 719 758 797 836 10
14 8,943 550 593 637 681 725 769 812 856 900 944 11
15 9,826 620 669 718 768 817 866 910 965 1015 1064 12
1 2 3 4 5 6 7 8 9 10
10 6,429 349 377 405 432 460 488 516 544 571 599 13
11 7,026 398 430 461 493 525 557 588 620 652 683 14
12 7,698 453 489 525 561 597 633 669 705 742 778 15
13 8,44 513 554 595 636 677 718 759 799 840 881 16
14 9,292 585 629 675 721 768 814 860 907 953 1000 17
15 10,256 660 712 765 817 870 923 975 1028 1080 1133 18
1 2 3 4 5 6 7 8 9 10
10 6,014 285 305 326 346 366 385 405 424 443 461 19
11 6,522 318 341 363 386 408 429 450 471 492 512 20
12 7,084 354 379 404 428 452 476 499 522 544 566 21
13 7,694 392 420 447 473 499 525 550 574 599 623 22
14 8,382 434 463 493 521 550 577 604 631 657 683 23
15 9,144 478 510 542 573 603 633 662 690 718 746 24
1 2 3 4 5 6 7 8 9 10
10 6,273 305 327 349 370 391 412 432 453 473 492 25
11 6,836 342 367 391 414 438 461 483 505 527 549 26
12 7,465 386 410 436 462 488 513 538 562 586 609 27
13 8,155 426 456 485 513 541 568 595 621 647 672 28
14 8,943 474 506 537 568 598 628 657 685 713 740 29
15 9,826 525 560 594 627 660 692 723 753 783 812 30
1 2 3 4 5 6 7 8 9 10
10 6,429 317 340 362 384 406 427 448 469 490 510 31
11 7,026 357 382 407 431 455 479 502 525 548 570 32
12 7,698 400 428 455 482 509 535 560 585 610 634 33
13 8,44 446 477 507 536 565 594 621 648 675 701 34
14 9,292 498 531 564 596 627 658 688 717 746 774 35
Длина лавы 221-280 м
При способе транспортирования угля от погрузочного пункта лавы, требующем останавки комбайна для обмена составов вагонеток
Длина лавы 101-160 м
Длина лавы 161-220 м
Длина лавы 221-280 м
