ポコロンダンジョンズとリアルタイム通信 -サーバサイド編-
- 1.
- 2. ‣名前 塚原 裕也 ‣所属 株式会社グレンジ ‣経歴 ・2008/04 SIのベンチャー企業に入社 ・2012/02Cyber X入社 - アイドルレボリューション - メジャーリーグオールスターズ - NBA2Kオールスターズ - サカつくSワールドスターズ ・2014/11 グレンジへ異動 - ポコロンダンジョンズ 自己紹介
- 3.
- 4.
- 5.
- 6.
- 7.

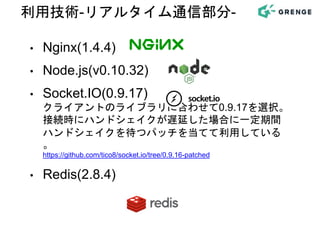

- 8. • Nginx(1.4.4) • Node.js(v0.10.32) •Socket.IO(0.9.17) クライアントのライブラリに合わせて0.9.17を選択。 接続時にハンドシェイクが遅延した場合に一定期間 ハンドシェイクを待つパッチを当てて利用している 。 https://github.com/tico8/socket.io/tree/0.9.16-patched • Redis(2.8.4) 利用技術-リアルタイム通信部分-

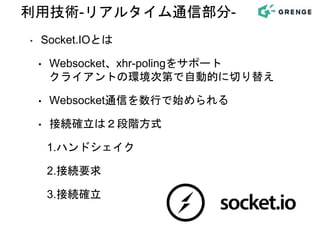

- 9. ‣ Socket.IOとは • Websocket、xhr-polingをサポート クライアントの環境次第で自動的に切り替え •Websocket通信を数行で始められる • 接続確立は２段階方式 1.ハンドシェイク 2.接続要求 3.接続確立 利用技術-リアルタイム通信部分-

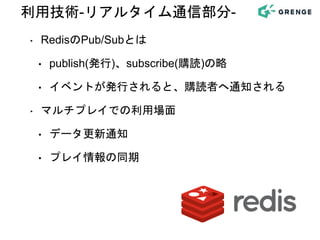

- 10. ‣ RedisのPub/Subとは • publish(発行)、subscribe(購読)の略 •イベントが発行されると、購読者へ通知される ‣ マルチプレイでの利用場面 • データ更新通知 • プレイ情報の同期 利用技術-リアルタイム通信部分-
- 11.

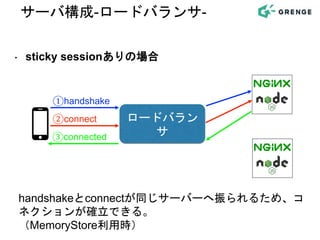

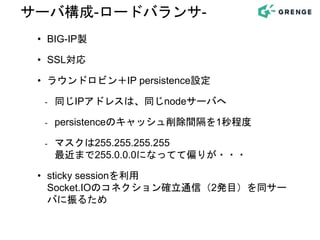

- 12. • BIG-IP製 • SSL対応 •ラウンドロビン＋IP persistence設定 - 同じIPアドレスは、同じnodeサーバへ - persistenceのキャッシュ削除間隔を1秒程度 - マスクは255.255.255.255 最近まで255.0.0.0になってて偏りが・・・ • sticky sessionを利用 Socket.IOのコネクション確立通信（2発目）を同サー バに振るため サーバ構成-ロードバランサ-
- 13.
- 14. ‣ サブネットマスク • 255.0.0.0の場合 第１オクテットのみで振り分け 192.0.0.0～192.255.255.255 IPアドレス数：16777216 →均等に割り振られない •255.255.255.255の場合 第４オクテットまで振り分け IPアドレス数：1 →均等に割り振られる サーバ構成-ロードバランサ-
- 15.
- 16.

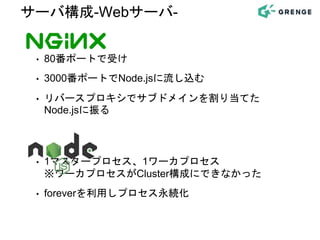

- 17. ‣ Nginx • 80番ポートで受け •3000番ポートでNode.jsに流し込む • リバースプロキシでサブドメインを割り当てた Node.jsに振る ‣ Node.js • 1マスタープロセス、1ワーカプロセス ※ワーカプロセスがCluster構成にできなかった • foreverを利用しプロセス永続化 サーバ構成-Webサーバ-

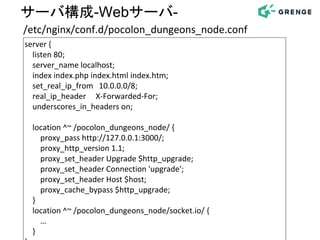

- 18. server { listen 80; server_namelocalhost; index index.php index.html index.htm; set_real_ip_from 10.0.0.0/8; real_ip_header X-Forwarded-For; underscores_in_headers on; location ^~ /pocolon_dungeons_node/ { proxy_pass http://127.0.0.1:3000/; proxy_http_version 1.1; proxy_set_header Upgrade $http_upgrade; proxy_set_header Connection 'upgrade'; proxy_set_header Host $host; proxy_cache_bypass $http_upgrade; } location ^~ /pocolon_dungeons_node/socket.io/ { … } /etc/nginx/conf.d/pocolon_dungeons_node.conf サーバ構成-Webサーバ-

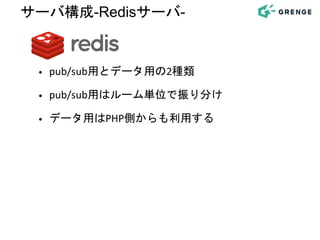

- 19. • pub/sub用とデータ用の2種類 • pub/sub用はルーム単位で振り分け •データ用はPHP側からも利用する サーバ構成-Redisサーバ-
- 20.

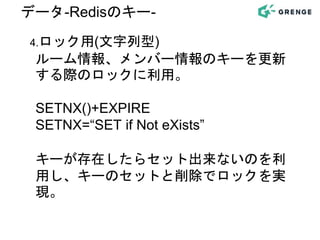

- 21. 4.ロック用(文字列型) ルーム情報、メンバー情報のキーを更新 する際のロックに利用。 SETNX()+EXPIRE SETNX=“SET if NoteXists” キーが存在したらセット出来ないのを利 用し、キーのセットと削除でロックを実 現。 データ-Redisのキー-
- 22. 機能-処理の流れ- • ルーム作成/参加 PHP⇒Node.jsの一連の処理が完了して、Websocketのコネク ションが確立出来たら処理完了。 • クエスト開始 PHP側でDBに登録後、Node.jsで待ち合わせ処理をし 、マルチプレイ開始。 •クエスト中 基本的にWebsocket通信だが、DB操作が必要な場面は PHP側で処理される。(コンティニュー等) • クエスト終了 Websocketのコネクション破棄後、PHP側でDB更新 が行われる。
- 23.
- 24.
- 25.
- 26.

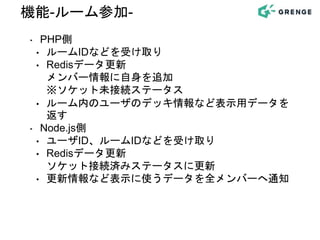

- 27. ‣ PHP側 • ルームIDなどを受け取り •Redisデータ更新 メンバー情報に自身を追加 ※ソケット未接続ステータス • ルーム内のユーザのデッキ情報など表示用データを 返す ‣ Node.js側 • ユーザID、ルームIDなどを受け取り • Redisデータ更新 ソケット接続済みステータスに更新 • 更新情報など表示に使うデータを全メンバーへ通知 機能-ルーム参加-
- 28.
- 29. 機能-ソケット切断- ‣ Node.js側 • 生存確認イベントが一定時間来ないプレイ ヤーのソケットを切断 •Redisデータ更新 - ホストが離脱した場合は解散or権限委譲 - ゲストの場合、ホストに権限委譲 • 切断情報を全メンバーに通知

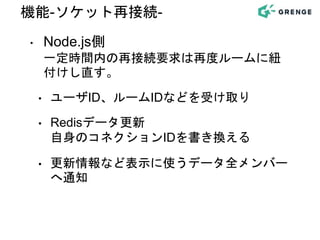

- 30. ‣ Node.js側 一定時間内の再接続要求は再度ルームに紐 付けし直す。 • ユーザID、ルームIDなどを受け取り •Redisデータ更新 自身のコネクションIDを書き換える • 更新情報など表示に使うデータ全メンバー へ通知 機能-ソケット再接続-
- 31.
- 32.
- 33.
- 34.
Editor's Notes

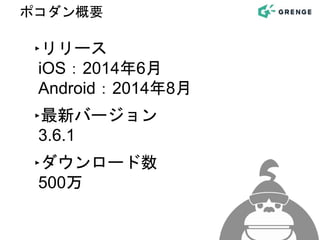

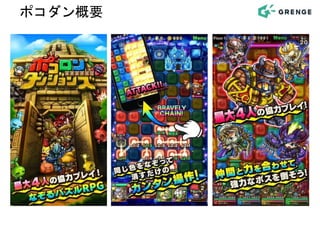

- #5 ・同じ色のパズルブロック「ポコロン」をなぞってモンスターを攻撃 ・ダンジョンで入手した素材を合成して、武器・防具を作ったり ・モンスターを強化・進化させたり ・マルチプレイは最大4人 ・シングル・マルチともにターン制
- #6 22日に3.7.0アップデート

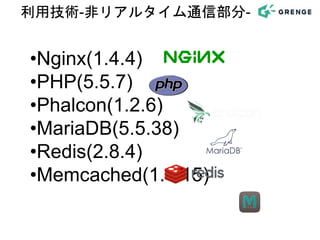

- #8 Redis ・キャッシュ用（非リアルタイム通信） ・データ用（リアルタイム通信） データ用はNode.js側と共有している
- #9 ・Socket.IOの0.9.16はメモリリーク問題があったが0.9.17で解消されている。 ・Redis ・Pub/Sub用（リアルタイム通信） ・データ用（リアルタイム通信） データ用はPHP側と共有している
- #11 ピュアにライブラリを利用せず、独自でPub/Subを実装しているため、色々と問題があった。
- #14 各設定を軽く説明していく
- #19 socket.ioも同じ設定
- #20 各ライブラリのバージョン

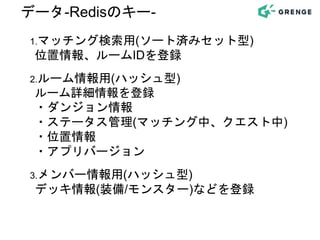

- #22 これら以外にもキーはあるがメインはこの４つ。 ・プレイヤーとルームの紐付け用のキーがあるsocket切断で残ってしまったルームを削除するため ・同イベントの複数送信対策など
- #26 Redisのキーに関しては後ほど説明
