Измерительная техника компании Метротек
Новые решения 2015 г.

Главное событие 2015 г – новая линия
продуктов Метротек
Компания Метротек объединила усилия с компанией Agizer для
разработки линии продуктов для диагностики ВОЛС
Разработка шла в течение 2014 г. и была завершена к
сентябрю.
Первым заказчиком стал Ростелеком (декабрь 2014!)
В результате была разработана следующие линии продуктов:
– Оптические рефлектометры (6 моделей в разных
концепциях)
– Бюджетные оптические приборы (OPM, SLS, OLTS, VFL и
пр.)
– Анализатор спектра CWDM в модели BERcut-SDH (M)
– … разработка продолжается

Где это производится?
Минск, С-Петербург, Тайвань

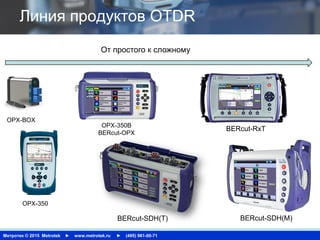

Линия продуктов OTDR
От простого к сложному
OPX-BOX
OPX-350
OPX-350B
BERcut-OPX
BERcut-SDH(T) BERcut-SDH(М)
BERcut-RxT

Профессиональные модели OPX-350

BERcut-SDH и RxT – Модульный дизайн
Тот же интерфейс, что и в OPX-350, НО… в
сочетании с функциональностью SDH, Ethernet, OTN
измерений
Эффективны для диагностики в транспортных сетях

BERcut-SDH(M) – монументальность и
производительность
Тот же интерфейс, что и в OPX-
350, НО… в сочетании с
функциональностью SDH,
Ethernet, OTN измерений
Производительность – до 4
портов 100GE!
Модуль анализатора спектра
Эффективен для диагностики в
транспортных сетях DWDM

Показатели качества линии OTDR

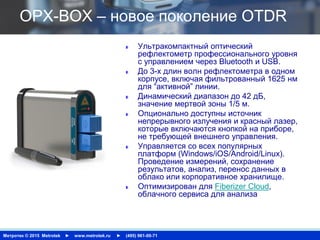

OPX-BOX – новое поколение OTDR
Ультракомпактный оптический
рефлектометр профессионального уровня
с управлением через Bluetooth и USB.
До 3-х длин волн рефлектометра в одном
корпусе, включая фильтрованный 1625 нм
для “активной” линии.
Динамический диапазон до 42 дБ,
значение мертвой зоны 1/5 м.
Опционально доступны источник
непрерывного излучения и красный лазер,
которые включаются кнопкой на приборе,
не требующей внешнего управления.
Управляется со всех популярных
платформ (Windows/iOS/Android/Linux).
Проведение измерений, сохранение
результатов, анализ, перенос данных в
облако или корпоративное хранилище.
Оптимизирован для Fiberizer Cloud,
облачного сервиса для анализа

OPX-350 – новый рефлектометр на мировом
рынке!
● Компактный портативный и прорезиненный корпус,
● Самый легкий в своем классе - 0.8 кг
● Экран - 3,5” TF, цветной (16-bit), сенсорный
● Дружественный для пользователя интерфейс, запуск
измерения одной кнопкой
● Возможна комплектация одномодовым и многомодовым
длинами волн
● Оптимизирован для проведения измерения в FTTx/PON сетях
● Сменные оптические разъемы (SC, FC, ST, LC)
● Встроенная память (64 Мб), >1000 рефлектограмм и
возможность подключения USB-накопителя
● Сохранение рефлектограмм в формате .sor (Telcordia 4731) или
в PDF
● Режимы измерения: с усредненениями, в реальном времени,
несколько длин волн, шаблоны и т. д.
● Связь с ПК по USB, ActiveSync и WMDC
● Простое копирование измеренных данных и, обновление
встроенного программного обеспечения, удаленное управление
● Сменная батарея Li-Ion 3100 мАч (9 часов работы)
● Опционально - оптический микроскоп
● Опционально - источник излучения ( OTDR лазеры) и
измеритель мощности
● Опционально - источник видимого излучения(VFL)

Конфигурации OPX-350
● Погрешность измерения затухания: 0.05дБ/дБ
● Пространственное разрешение: 0.16м to 7.6м
● Кол-во точек отсчёта: до 128000 (зависит от выбранного диапазона)
● Погрешность измерения расстояния: ±(0.5 + разрешение + 5x10e-5 x
Диапазон)м
● Отдельный выход лазера 1625нм со встроенным фильтром для
измерения активного волокна
Разъем рефлектометра
дополнительный
- ММ выход комбинированного
ОМ/ММ прибора
- LIVE (1625нм) выход прибора со
встроенным фильтром
Разъем рефлектометра
ОМ или ММ
* доступна опция ИИ
Разъем измерителя
оптической мощности
(опционально)

OPX-350B – инструмент профессионала!
Краткая аннотация
– Основная модель для транспортных анализаторов
(BERcut-SDH), а также для внедрения
FTTx/PON/SDH/OTN
– Физический уровень тестирования
• Функции OTDR, VFL, OPM и LS
• Внешний микроскоп с пределами Pass/Fail
– Облачная и локальная система aQoSta
– Тестирование качества услуг через боковой порт
 Ключевые преимущества
– Платформа V300 (самая популярная среди
анализаторов BERcut) со всеми функциями
– Полевое исполнение
– Встроенная память SD (до 2 Гбайт), >10 000
рефлектограмм
– Формат сохранения данных (.sor - Telcordia 4731)
– Оптимизирован под задачи контроля FTTx/PON
(оптимальная мертвая зона для сплиттеров1 x n)

BERcut-RxT – модульный прибор
нового поколения
Модуль FOT
– Универсальное решение для тестирования
FTTx/Telco
– Тесты физической среды
• Опции OTDR, VFL, OPM
• Видеомикроскоп
– Локальная и облачная система хранения
результатов aQoSta
Шасси RxT
– Компактное шасси для различных
применений
– Съемные модули позволяют формировать
любые измерительные системы
– Встроенная память SD (до 2 Гбайт), >10 000
рефлектограмм
– Формат сохранения данных (.sor - Telcordia
4731)

USER INTERFACE
Интерфейс прибора

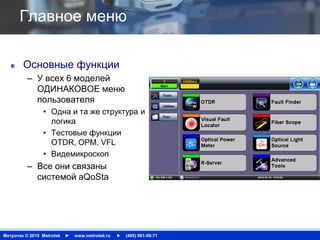

Главное меню
Основные функции
– У всех 6 моделей
ОДИНАКОВОЕ меню
пользователя
• Одна и та же структура и
логика
• Тестовые функции
OTDR, OPM, VFL
• Видемикроскоп
– Все они связаны
системой aQoSta

Manual Setup
Установка OTDR– Ручной
режим
– Длина волны – Мультимод
(850/1300 нм), Одномод
(1310/1550/1625 нм)
– Ручной режим– Расстояние,
ширина импульса,
разрешение, установка
времени теста и
продолжительности
– Трассировка кабеля (муфты,
соединители и пр.),
идентификация живого
трафика
– Данные о кабеле (история)
– Сканирование Старт/Стоп

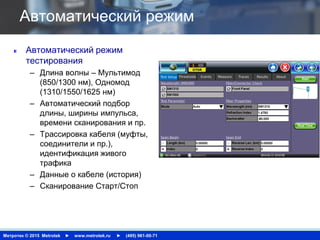

Автоматический режим
Автоматический режим
тестирования
– Длина волны – Мультимод
(850/1300 нм), Одномод
(1310/1550/1625 нм)
– Автоматический подбор
длины, ширины импульса,
времени сканирования и пр.
– Трассировка кабеля (муфты,
соединители и пр.),
идентификация живого
трафика
– Данные о кабеле (история)
– Сканирование Старт/Стоп

Пороговые значения
Пороги (По умолчанию или задаваемые пользователем)
– Анализ кабеля – Сварки, отражения, конец кабеля, макроперегибы (дБ)
– Пределы Pass/Fail (дБ) в таблице событий
– Выбор кабеля – Выбор участка кабеля между событиями
– Профиль – Отдельные пороги для PON, FTTx, установленные через облачную
систему aQoSta
– Установка по умолчанию – Быстрое восстановление, анализ, обработка
результатов в системе aQoSta

Таблица событий
События
– Автоматический анализ в виде интуитивной таблицы
– Цветовое отображение индикатора Pass/Fail на основе заданных порогов
– Сканирование кабеля с использованием маркеров (Start/End) для
идентификации секции между событиями
– Скроллинг Вверх/вниз для оценки нескольких таблиц
– Редактор событий (добавить, удалить, редактировать
Расширить/свернуть окно отображения таблицы

Режим измерений
Измерения в ручном режиме
– Мультиволновые измерения: длина (м), loss (дБ), разность (м и дБ)
– Маркеры: 2-точки, измерения потерь и отражений, 5-точечные измерения потерь
(сварки), 2-точечные LSA (кабель дБ/км)
– Режим увеличения/просмотра трассы
– Клавиатура или сенсорный экран для управления настройками рефлектометра
– Настройка окна отображения

Увеличение
Функции увеличения и приближения
– Управление увеличением находится в правом верхнем углу, простой
доступ
– Слайдер увеличения масштабирует окно по горизонтали и вертикали
– Управление увеличением с клавиатуры или сенсорного экрана
– Простой режим отмены увеличения
– Режим фиксирования увеличения
Управление маркерами
Управление
увеличением
Уменьшение
Фиксиров
ание
Выделение
области
увеличения

Встроенный компенсационный кабеля
Встроенный компенсационный кабель (50 м)
– Позволяет фиксировать отражение от первого коннектора и повышает точность
измерений
– Выполняет роль “компенсатора импульса” для обеспечения малой мертвой зоны
для контроля FTTx
– Длина компенсационного кабеля калибрована, так что в рефлектограмме
устанавливается корректный 0 м.
– Внешняя катушка комплексации может быть использована с внутренним кабелем
– Опция недоступна для модулей большой дальности (ULR - 45 дБ)
Внутренняя
компенсация (50
м)
Входной
коннектор (0 м)

Просмотр трассы
Трассы
– Измерения трассы OTDR осуществляются по имени, длине, времени и
ширине импульса
– Трассы с заданным параметром можно посмотреть, сохранить и сравнить
– Клавиша дополнительной информации позволяет установить параметры
Устройства, Кабеля, ВОЛС и установок теста
Включена флеш USB

Управление данными
Управление файлами
– В меню Файл имеется пункт
управления данными
– Трассы OTDR (файлы *.sor)
можно сохранить на
внешний USB или во
внутреннюю память прибора
(карта SD)
– Файлы можно сохранять,
переименовывать,
загружать
– Тип файла, имя, дата и пр.
удобны для операции с
данными
– Данные можно передавать
через Bluetooth и 3G для
локальной обработки или в
облако aQoSta

Архив трасс
Результаты (файлы OTDR *.sor)
– Перечень трасс привязан к тегам Job (Задача), Cable (Кабель) или Fiber ID
(Номер волокна), включая длину волны и дату/время
– Save – Сохраняем трассу в память прибора или загружаем из памяти
– Up – Изначальная директория файлов, управление данными

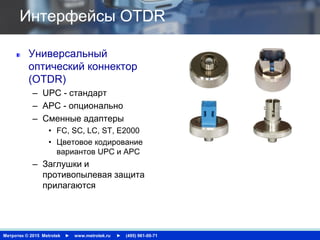

Интерфейсы OTDR
Универсальный
оптический коннектор
(OTDR)
– UPC - стандарт
– APC - опционально
– Сменные адаптеры
• FC, SC, LC, ST, E2000
• Цветовое кодирование
вариантов UPC и APC
– Заглушки и
противопылевая защита
прилагаются

USER INTERFACE
Дополнительные функции

Видеомикроскоп
Поддерживаемые модели
Fiberscopes
– VIS-400D
– Lightel DI-1000
Quick Info and Specs
– Подключение в USB
– Увеличение 400 x
– Сменные коннекторы

Модели адаптеров
VIS-400D Lightel DI-1000

USB Оптический измеритель мощности
Оптический измеритель мощности (OPM)
– Длины волн: 850, 1310, 1490, 1550, 1625 нм
– Диапазон измерений: -65 to +7 дБm
– Точность: ±5% (±0.22 дБ)
– Линейность: ±2.5% (±0.11 дБ), Resolution: 0.01 дБ
– Сменные адаптеры (FC, SC, LC, ST, 1.5 mm, 2.5 mm)

USER INTERFACE
Линия приборов FX

Выход компании Метротек в сегмент
средней цены
Оптический
измеритель
мощности Metrotek
FX20
Источник сигнала
Metrotek FX30
Оптический
мультиметр (OLTS)
– Metrotek FX50

USER INTERFACE
Анализаторы спектра RxT и BERcut-SDH(M)

Модуль OSA
Три версии
– C band: от 1527 до 1567 нм
– DWDM C+L: от 1521 до 1611 нм 
– CWDM: от 1260 до 1650 нм
Измерения OSNR
Простой и удобный GUI
Не требует постоянной калибровки
Удобный дизайн шасси
Приложения
– Установка ROADM
– Обслуживание DWDM
– Развертывание 40G и 100G

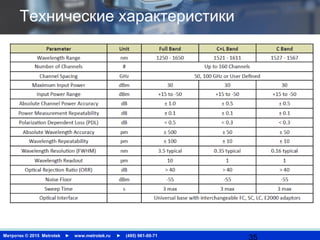

Технические характеристики

RxT OSA – самый портативный
Ключевые показатели
– Длины волн CWDM, DWDM
– Полный анализ спектра < 4 с
– Дизайн шасси – под эксплуатацию в
полях
– Точность OSNR >30 дБ
– Спектр, таблица
– Точность спектра : ± 50 pm
– Динамический диапазон: >50 dB

Выбор минимума и
максимума
Определение канала и OSNR на нем

Цветовое маркирование пиков сигналов
Span power

Таблица данных
Адаптирование к сетке ITU
Max in-band OSNR – 35дБ
Номер канала 100ГГц по сетке ITU

Режим увеличения

USER INTERFACE
Централизованная система aQoSta

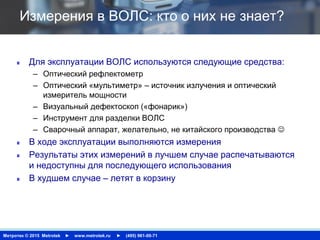

Измерения в ВОЛС: кто о них не знает?
Для эксплуатации ВОЛС используются следующие средства:
– Оптический рефлектометр
– Оптический «мультиметр» – источник излучения и оптический
измеритель мощности
– Визуальный дефектоскоп («фонарик»)
– Инструмент для разделки ВОЛС
– Сварочный аппарат, желательно, не китайского производства 
В ходе эксплуатации выполняются измерения
Результаты этих измерений в лучшем случае распечатываются
и недоступны для последующего использования
В худшем случае – летят в корзину

Выделим проблемы современной
эксплуатации ВОЛС
Системы Inventory (2ГИС, АРГУС и пр.) развиваются сами
по себе
Измерения выполняются сами по себе в рамках
регламента, восстановления и пр. Результаты не
используются в системе эксплуатации
Системы управления нарядами используются в самом
примитивном виде
Остро стоит задача контроля работы монтажных бригад.
С переходом на аутсорсинг эта проблема стала его более
актуальной
Самое главное: в процессе массовой стройки данные о
состоянии ВОЛС вообще теряются, что чревато
будущими проблемами

Что мы предлагаем?
Ключевым инструментом контроля выступают
оптические рефлектометры (OTDR).
В современном мире OTDR – это больше
инструмент, чем прибор
Мы разработали новый OTDR, сопряженный с
приложением Android
Мы сделали облачную систему документооборота по
ВОЛС
… а потом мы собрали все это в систему aQoSta

Fiberizer
Из прибора в “облако”
● Agizer OPX-350 поставляется в комплекте с программным обеспечением Fiberizer
Desktop, которое включает в себя поддержку сервиса Fiberizer Cloud.
● Передача файлов на ПК осуществляется с помощью WDMC, Bluetooth.
● Загруженные файлы передаются в программу Fiberizer Desktop или загружаются на
сервис Fiberizer Cloud.

Fiberizer
Самый успешный в мире облачный
проект по документированию
результатов измерений
Уже сейчас им пользуется более
2000 инженеров, занимающихся
эксплуатацией ВОЛС. Большая
часть их – наши соотечественники
Полное сопряжение с форматом
рефлектограммы SOR
Возможность генерации отчетов
Возможность как облачного, так и
локального применения

Осталось подключить людей 
Использовался уникальный опыт компании Wellink –
Планшет полицейского (проект ГУВД г.Тюмени)
Использовался мировой опыт Метротек в проекте
Virgin Media (система HIP)

Проект HIP Virgin Media
48
Сервер R300
Планировщик
работ
Оператор
услуг Диспетчерская
массового
проекта
GPS
Электронная
подпись
ремонтом
Учетная
система
Клиенты
Мобильные
бригады
Результаты
измерений

HIP в приборе
Capacity Explorer Transfer Server
Upload Download
Server Address: 192.168.1.0
ATM
Files are currently
uploading:
Please wait.
Uploading
Abort
Capacity Explorer Transfer R-server
Upload Download
Server Address: 192.168.1.0
Upload
Locator:
Living Room
Type:
STB
Исходные данные Результат
измерений
Загрузка на сервер
Электронная приемка

Система aQoSta.Fiber

Что дает aQoSta инженеру?
Загрузить данные о составе работ по прокладке ВОЛС
Получать сообщения о неисправности определенного
участка ВОЛС в соответствии с зоной ответственности
Получать данные об объекте связи в процессе
инспекционной проверки, а также ремонтно-
восстановительных работ
Последовательно проводить регламентные работы и
измерения показателей качества участка ВОЛС
Проводить диагностику участка ВОЛС с использованием
измерителя мощности и рефлектометра
Сравнивать данные текущего измерения с сохраненными
данными для контролируемого участка с целью поиска точки
и причины возможной деградации качества
Поднимать в системе Trouble Ticket проблемный билет
любого уровня критичности
Проводить проверку коннекторов с использованием
оптического микроскопа
Документировать результаты в системе aQoSta с
последующим экспортом их в системы линейного и
технического учета
Осуществлять координацию и связь между бригадами
(горизонтальная связь) и с центром координации
(вертикальная связь)
Использовать помощь центра координации (например, в
интерпретации результатов измерений участка ВОЛС)
Использовать инструментарий общего назначения
(фотокамера, фонарик, видеосвязь и пр.)

Простой контроль выполнения операций
Работы Выполнение
Прибытие на объект 
Открытие шкафа № 17 
Неисправность порта №17-27 
Визуальный анализ контакта (VFL) 
Подключить рефлектометр 
Измерение 
Сохранить данные
Разделка кабеля
Повторная сварка

Что дает aQoSta начальнику/диспетчеру?
Получать информацию о местоположении
ремонтных бригад и отдельных специалистов
с привязкой к карте местности
Получать данные о количестве выполненных
операций от каждого специалиста/бригады с
разными интервалами накопления статистики
Формировать сводные отчеты о проделанных
работах для эффективного взаимодействия с
заказчиком работ на промежуточных этапах
выполнения операций
Рассылать бригадам уведомления, разнарядке
работ, изменения регламентов и пр. и
получать в режиме реального времени данные
о степени ознакомления с уведомлениями
Осуществлять координацию бригад и
инженеров средствами вертикальных и
горизонтальных коммуникаций.

Контроль работ по внедрению/подключению

Dash-board
руководителянепрерывный (24х7х365)
мониторинг показателей
эффективности работы
бригад
анализ эффективности
процесса инсталляции ВОЛС
контроль загрузки монтажных
бригад по составу работ
Доля логистических
перемещений
Количество измерений и
отчетов
управление сквозным
процессом от подписания
контракта до инсталляции
ВОЛС
доступ к результатам
измерений и отчетам через
портал диспетчера

Готовность к PON - PON Builder (2014 г)
Система обработки трасс PON
– Редактор трасс PON и генерация соответствующих опорных трасс
OTDR
– Просмотр диаграммы PON с трассой на любом мобильном
устройстве
– Загрузка трассы в OTDR для референса

Fiberizer, R-Server Eco System
FX300/TX300S/RxT
OSS
Универсальный
dashboard
Диспетчер контролирует
работу метрологической
компоненты
конфигурацией,
результатами, работами,
мониторингом активности
Загрузка и анализ
данных. В любом
месте в любое
время
процессами
строительства и
эксплуатацииДанные с приборов
загружаются через FTP,
3G, WiFi, Bluetooth...
aQoSta

Коробочное решение
1 фаза проекта
– Достаточно закупить рефлектометры OPX-350, OPX-BOX,
OPX-LTS. Гарантируем хорошие цены ниже рыночных!
– В таком случае предоставляется публичный доступ к
системе Fiberizer и демонстрационная версия aQoSta с
лицензией на 20 устройств
2 фаза проекта
– Собственная система документирования Fiberizer
– Автономная система aQoSta с любым количеством лицензий

Есть ли вопросы или просьбы?

Оптические приборы Метротек

More Related Content

What's hot

Viewers also liked

Similar to Оптические приборы Метротек

More from Igor Baklanov

Оптические приборы Метротек
