1. Межотраслевой институт повышения квалификации и переподготовки
кадров по менеджменту и развитию персонала БНТУ

2. извещатели пожарные
приборы приемно-контрольные пожарные
приборы управления пожарные
технические средства оповещения и управления эвакуацией
пожарные
системы передачи извещений о пожаре
прочие приборы и оборудование для построения систем
пожарной автоматики

5. ППК - устройство, предназначенное для:
• приема сигналов от пожарных, охранных извещателей
• обеспечения электропитанием активных (токопотребляющих) пожарных и охранных
извещателей
• выдачи информации на световые, звуковые оповещатели и пульты централизованного
наблюдения
• формирования стартового импульса запуска прибора пожарного управления
Основной элемент систем охранной, пожарной, охранно-пожарных
сигнализаций.
Может входить в систему пожаротушения для формирования
сигнального импульса на прибор управления.
При выборе марки прибора для конкретной системы необходимо
ориентроваться на нормы по которым прибор прошел сертификацию.

6. Прибор приемно-контрольный «Нота»

8. Приборы приемно-контрольные
пожарные (ППКП),
приборы управления (ПУ)
ГОСТ 30737-2001. Приборы приемно-
контрольные пожарные. Общие технические
требования. Методы испытаний
СТБ 11.14.01-2006. Приборы управления
пожарные. Общие технические условия

9. По возможности адресации
Адресные
Безадресные

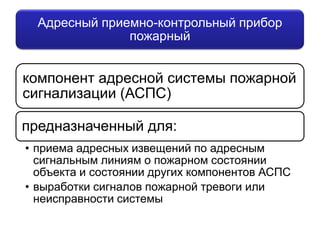

11. Адресный приемно-контрольный прибор
пожарный
компонент адресной системы пожарной
сигнализации (АСПС)
предназначенный для:
• приема адресных извещений по адресным
сигнальным линиям о пожарном состоянии
объекта и состоянии других компонентов АСПС
• выработки сигналов пожарной тревоги или
неисправности системы

12. Адресные
ППК
адресно- адресно-
цифровые аналоговые

13. Неадресные
ППК
со
знакопостоянными
знакопеременными
(ВЭРС-ПК)
(Радуга, ППК2)

14. По алгоритму
обработки информации
ППК с гибким алгоритмом
ППК с жестким алгоритмом

15. По информационной
ёмкости
ППКП единичной емкости – 1 зона
ППКП малой емкости – от 2 до 9 зон
ППКП средней емкости – от 10 до 50 зон
ППКП большой емкости – свыше 50 зон

16. По информативности
ППК малой информативности (до трех
извещений)
ППК средней информативности (от 4 до
5 видов)
ППК большой информативности (более
5 видов)

17. Приборы приемно-контрольные охранно-пожарные
«А6-02»; «А6-04»; «А6-06»
Технические
А6-02 А6-04 А6-06
характеристики
Количество шлейфов 2 4 6
Количество реле, шт 2 4 6
Выход для СЗУ, мА 150 500 500
Выход для нагрузки, мА 120 500 500

18. Прибор приемно-контрольные охранно-пожарный
«А16-512»
Состав прибора
Кол-во
ППКОП «А16-512» 1
ВПУ-А-16 1-3
АР-16 До 2-х
РМ-64-6 До 3-х

19. Технические характеристики
А16-512 АР-16 РМ-64-6
Количество шлейфов 16 16 -
Количество реле, шт 3 2 6
Выход для СЗУ, А 1,5 - -
Выход для нагрузки, А 1 - -

20. Прибор приемно-контрольные охранно-пожарный
Прибор приемно-контрольные охранно-
«А16-512»
пожарный «А16-512»

21. Конфигурация прибора в максимальной комплектации

22. Прибор приемно-контрольные охранно-пожарный
«Аларм-7»
Конструкция прибора позволяет установить внутри корпуса:
модуль питания МП-7
до 8 модулей шлейфов сигнализации МШС-7 (8 ШС в каждом)
до 8 модулей доступа МД-7 (8 зон в каждом)
до 8 модулей связи с ПЦН СПИ МС-7 (от 8 до 64 ШС на каждый)
до 16 модулей реле МР-7 (4 реле в каждом)
НТ ЗАО до 2 встроенных кислотных свинцовых аккумуляторных батарей
емкостью от 7 до 18 А·ч каждая
«Аларм»
К прибору можно подключить:
до 4 выносных блоков индикации БИ-7, каждый отображает состояние
32 ШС
до 4 модулей клавиатурных МК-7

23. Прибор приемно-контрольные охранно-пожарный
«ПКП-32»
Технические характеристики
Количество шлейфов 32 (4 модуля
сигнализации МШ32-08
по 8 шлейфов)
Количество подключаемых
ЖКИ-клавиатур До 4
Количество подключаемых
светодиодных клавиатур До 4
Количество реле До 32 (4 модуля
(ПЦН, пожарная автоматика) МК32-08 по 8 реле)
ОТКОРРЕКТИРОВАТЬ СОГЛАСНО ПКП-32П

24. Структурная
схема
прибора

25. Система пожарной сигнализации
«СПЕКТРОН»
Технические характеристики
Количество защищаемых
направлений 90
Количество подключаемых
шлейфов 640
Максимальная длина
линий связи 1000 м
Максимальное количество
БА 30

26. Комплектность устройств противодымной
защиты
Блок индикации (БИ-02) 1
Блок сигнализации и
управления (БСУ) *
Блок управления силовым
оборудованием (БУСО) *
Блок релейный (БР-02) *
Модуль расширения
(МР-БА-01) *
Шкаф управления и
автоматики (ШК) *

27. Дымовой клапан с сеткой

28. СПС «СПЕКТРОН»
Схема управления ПДЗ

29. Система пожарной сигнализации «СПЕКТРОН»
Комплектность устройств для водяного и
пенного пожаротушения
Блок индикации (БИ-02) 1
Блок сигнализации
пожаротушения (БСП) *
Блок управления
пожарными насосами
(БУПН) *
Блок сигнализации и
управления *
Блок релейный *
Модуль расширения *
Шкаф управления и
автоматики *

30. СПС «СПЕКТРОН»
Схема управления водяной АУПТ

31. Применение оборудования
Постановление МЧС РБ № 92 от 18.10.2007 г.
«Об утверждении инструкции о порядке применения средств противопожарной
защиты на территории Республики Беларусь»
Заключения об области и условиях применения и ТУ (согласование) оформляются на :
Системы пожарной сигнализации:
приборы пожарные приемно-контрольные и управления
промежуточные модули
выносные панели
извещатели
Системы оповещения людей о пожаре и управления эвакуацией:
речевые, звуковые, световые и комбинированные оповещатели
усилительная, звукозаписывающая и коммутационная аппаратура
световые указатели направления эвакуации
приборы управления пожарные
Источники питания средств ППЗ
Системы передачи извещений о ЧС
Оборудование
Заключение об Сертификат
области и условиях (Постановление
применения или ТУ КСМиС №51):
(Постановление АСПС; СО; АПИ; ППКП
МЧС №92) – все ТС

32. Структура СПС
Структура системы пожарной сигнализации.
СЗУ Группа обеспечения внешнего контроля
за работой СПС
Группа функционирования
СПС
ПИ
Ретранслятор ПЦН
Группа
включения
ТСПЗ
ПКО
ИП
УУ ТСПЗ

33. Классификация СПС
СПС
Неадресные Адресные

34. Системы передачи извещений

35. Модуль сопряжения "Аларм-GSM"
Предназначен для построения
систем ОПС с использованием
сети сотовой связи стандарта
GSM.
Модуль обеспечивает опрос
состояния ППКП и передачу
информации об изменении
состояния ППКП на ПЦН СПИ
«АСОС Алеся» посредством
модемного соединения.

36. Модуль сопряжения "Аларм-GSM"
Модуль позволяет подключать:
до 64 объектов (каждый до 8 ШС).
Для увеличения расстояния между объектовым прибором и модулем
возможно подключение ППКОП через устройство УК1/8, и
подключения модуля к занятым абонентским телефонным линиям при
установке его на АТС.
Линии между ППКОП и модулем “Аларм-GSM” находятся под
постоянным контролем с выдачей сообщения “Авария линии” в случае
их нарушения.
Модуль обеспечивает периодический контроль состояния канала
связи с ПЦН.
