高中B1地形展示與分析
该文档是关于高中地理信息教学的示例，重点介绍了等高线地形图的绘制、坡度与坡向的计算、视域图的制作及其应用，以及使用surfer软件制作不同类型的地形展示。文档详细描述了各个环节的步骤和注意事项，旨在帮助学生理解地形分析与展示的技术。
高中B1地形展示與分析
- 1. 高中地理資訊教學範例 地形展示與分析 設計者：華江高中 黃有善、楊華曼老師
- 2.
- 3.

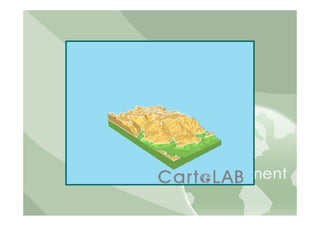

- 10.

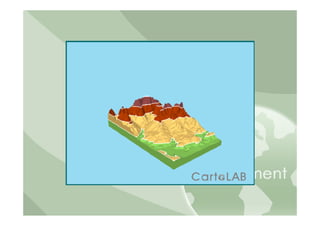

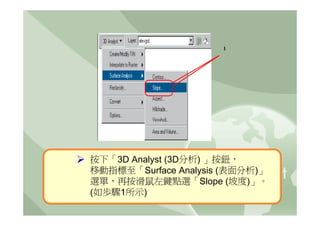

- 11. 1 按下「3D Analyst (3D分析)」按鈕， 移動指標至「Surface Analysis (表面分析)」 選單，再按滑鼠左鍵點選「Slope (坡度)」。 (如歩驟1所示)

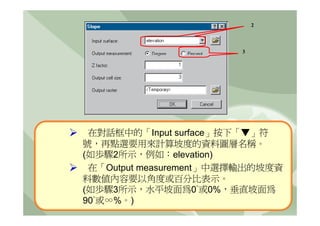

- 12. 2 3 在對話框中的「Input surface」按下「▼」符 號，再點選要用來計算坡度的資料圖層名稱。 (如歩驟2所示，例如：elevation) 在「Output measurement」中選擇輸出的坡度資 料數值內容要以角度或百分比表示。 (如歩驟3所示，水平坡面為0°或0%，垂直坡面為 90°或∞%。)

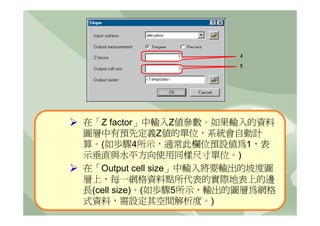

- 13. 4 5 在「Z factor」中輸入Z值參數。如果輸入的資料 圖層中有預先定義Z值的單位，系統會自動計 算。(如歩驟4所示，通常此欄位預設值為1，表 示垂直與水平方向使用同樣尺寸單位。) 在「Output cell size」中輸入將要輸出的坡度圖 層上，每一網格資料點所代表的實際地表上的邊 長(cell size)。(如歩驟5所示，輸出的圖層為網格 式資料，需設定其空間解析度。)

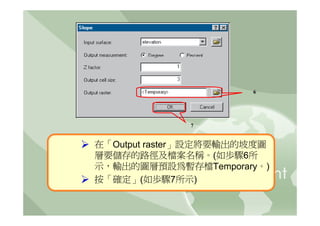

- 14. 6 7 在「Output raster」設定將要輸出的坡度圖 層要儲存的路徑及檔案名稱。(如歩驟6所 示，輸出的圖層預設為暫存檔Temporary。) 按「確定」(如歩驟7所示)

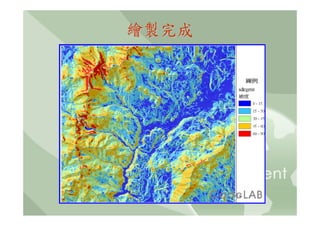

- 15.
- 16.

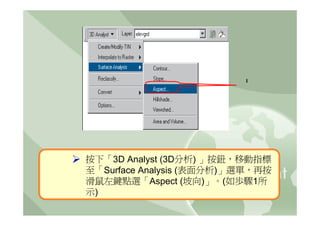

- 17. 1 按下「3D Analyst (3D分析)」按鈕，移動指標 至「Surface Analysis (表面分析)」選單，再按 滑鼠左鍵點選「Aspect (坡向)」。(如歩驟1所 示)

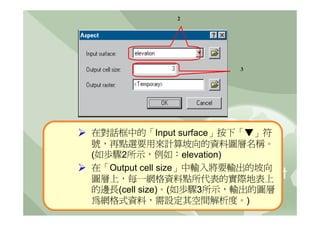

- 18. 2 3 在對話框中的「Input surface」按下「▼」符 號，再點選要用來計算坡向的資料圖層名稱。 (如歩驟2所示，例如：elevation) 在「Output cell size」中輸入將要輸出的坡向 圖層上，每一網格資料點所代表的實際地表上 的邊長(cell size)。(如歩驟3所示，輸出的圖層 為網格式資料，需設定其空間解析度。)

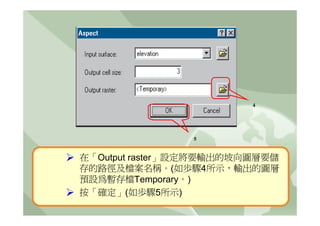

- 19. 4 5 在「Output raster」設定將要輸出的坡向圖層要儲 存的路徑及檔案名稱。(如歩驟4所示，輸出的圖層 預設為暫存檔Temporary。) 按「確定」(如歩驟5所示)

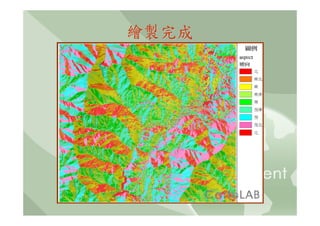

- 20.
- 21.

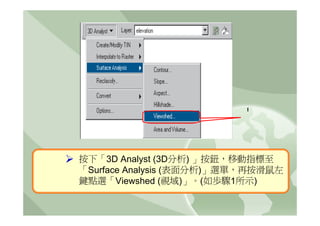

- 22. 1 按下「3D Analyst (3D分析)」按鈕，移動指標至 「Surface Analysis (表面分析)」選單，再按滑鼠左 鍵點選「Viewshed (視域)」。(如歩驟1所示)

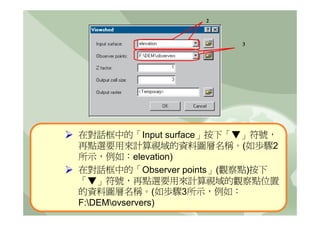

- 23. 2 3 在對話框中的「Input surface」按下「▼」符號， 再點選要用來計算視域的資料圖層名稱。(如歩驟2 所示，例如：elevation) 在對話框中的「Observer points」(觀察點)按下 「▼」符號，再點選要用來計算視域的觀察點位置 的資料圖層名稱。(如歩驟3所示，例如： F:DEMovservers)

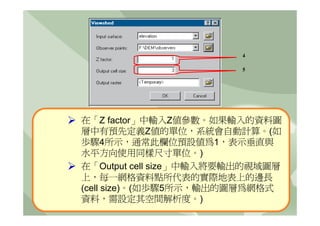

- 24. 4 5 在「Z factor」中輸入Z值參數。如果輸入的資料圖 層中有預先定義Z值的單位，系統會自動計算。(如 歩驟4所示，通常此欄位預設值為1，表示垂直與 水平方向使用同樣尺寸單位。) 在「Output cell size」中輸入將要輸出的視域圖層 上，每一網格資料點所代表的實際地表上的邊長 (cell size)。(如歩驟5所示，輸出的圖層為網格式 資料，需設定其空間解析度。)

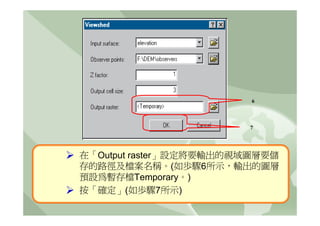

- 25. 6 7 在「Output raster」設定將要輸出的視域圖層要儲 存的路徑及檔案名稱。(如歩驟6所示，輸出的圖層 預設為暫存檔Temporary。) 按「確定」(如歩驟7所示)

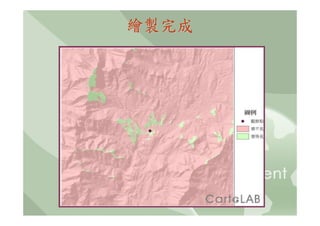

- 26.
- 27.

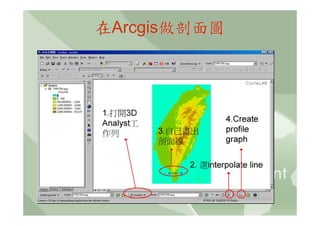

- 28.

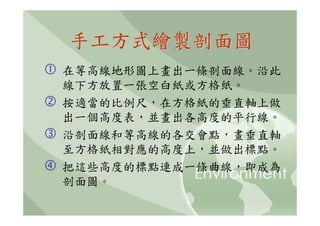

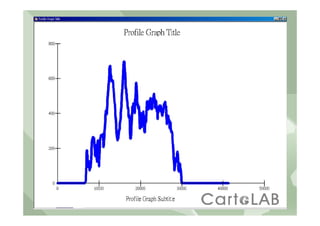

- 30.

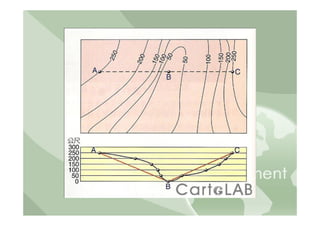

- 34.
- 36.

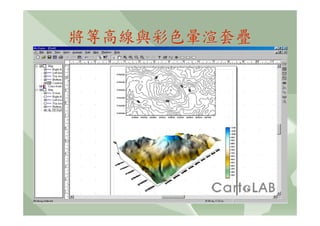

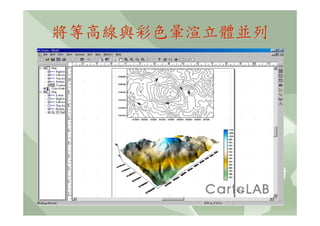

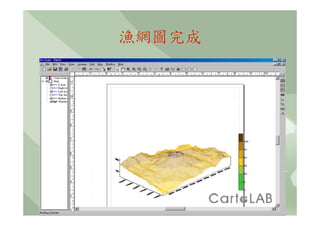

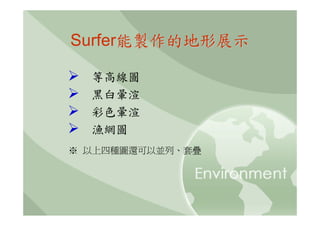

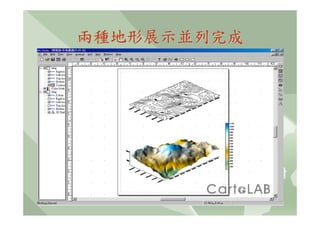

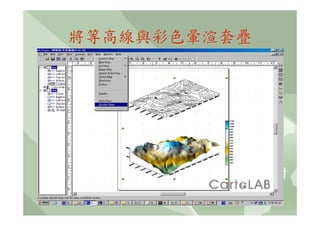

- 37. Surfer能製作的地形展示 等高線圖 黑白暈渲 彩色暈渲 漁網圖 ※ 以上四種圖還可以並列、套疊

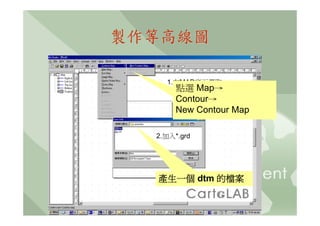

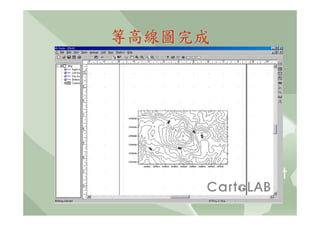

- 38. 製作等高線圖 1.在MAP底下選取 點選 Map→ Contour map Contour→ New Contour Map 2.加入*.grd 產生一個 dtm 的檔案
- 39.

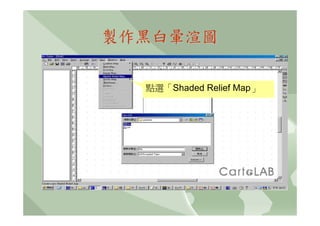

- 40. 製作黑白暈渲圖 點選「ShadedRelief Map」
- 41.

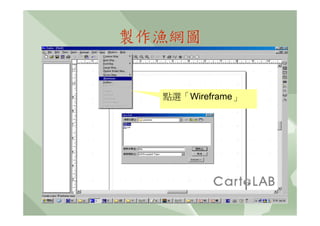

- 42.

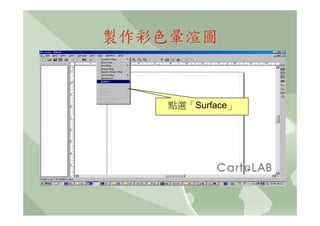

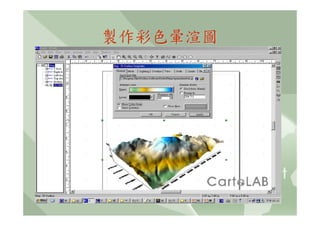

- 43. 製作彩色暈渲圖 點選「Surface」
- 44.

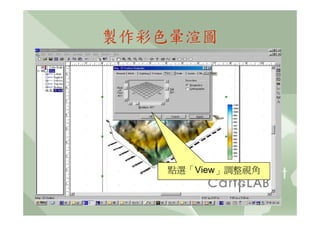

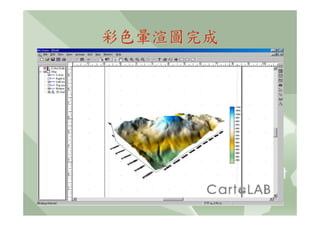

- 45. 製作彩色暈渲圖 點選「View」調整視角
- 46.

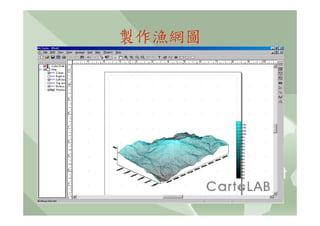

- 47.
- 48.
- 49.

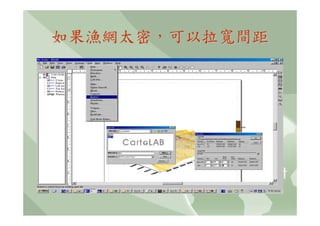

- 50.

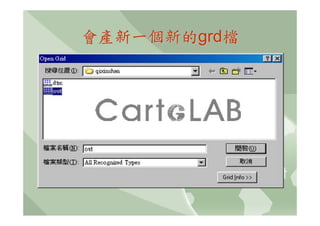

- 51.
- 52.
- 53.

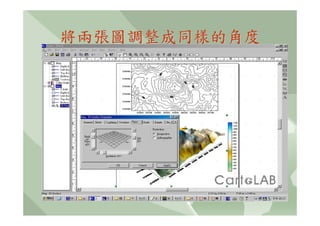

- 54.
- 55.
- 56.
- 57.

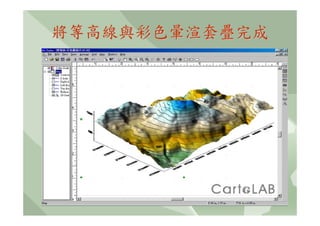

- 58.
- 59. 謝謝大家！ 講師: 黃有善、楊華曼 職稱: 華江高中教師 聯絡方式: yosun@tp.edu.tw hcshgeo@tp.edu.tw
