2019年7月24日に高知工科大学イブニングセミナーで話した資料です。SDGs と再生可能エネルギーについて軽く触れた後、小水力発電について歴史と現状を述べ、地域にどう応用していくかを述べてます。

1. 高知工科大学 イブニングセミナー
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 1

2. 前で喋りゆぅ人、誰ちや
— 1963年 札幌産まれ
— 1982〜 東京工業大学
— 1995年 設立準備財団東京分室
— 1995年1月17日 阪神淡路大震災
— 1995年3月20日 地下鉄サリン事件
— 1997年 高知工科大学の誕生と共に高知に移住
— 土佐山田→高知市→香北町と住まいを変える
— 妻、1男、1女
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 2

3. SDGs って知ってますか
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 4

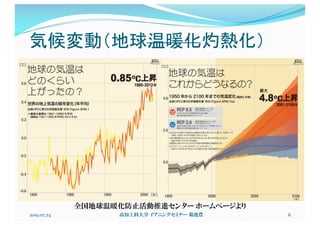

4. 2019.07.24 高知工科大学 イブニングセミナー 菊池豊 6
気候変動（地球温暖化灼熱化）
全国地球温暖化防止活動推進センター ホームページより

5. 何が起こる？ どうする？
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 7
— 困るのは未来の人々
— 例えば子や孫
— 原因を作った人々（私達）
は責任のとりようもない
— 未来に何を残しますか？
— 再生可能エネルギーの
— 特に小水力の話をします
全国地球温暖化防止活動推進センター ホームページより

6. 今日の内容
— SDGs ってみんな知ってるかな？
— 気候変動や二酸化炭素排出の話など
— 再生可能エネルギーとは
— どんな種類があるの
— 日本の発電の歴史は
— 水力発電とは
— 水の運び方、タービンの種類
— 近くの水力発電所（物部川流域、高知県内、他地域）
— 再生可能エネルギーを作って売る
— 固定買取価格制度とは
— 高知工科大学の活動
— 地域再生に小水力発電を使おう
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 9

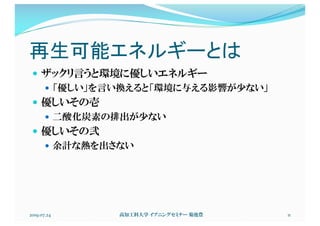

7. 再生可能エネルギーとは
— ザックリ言うと環境に優しいエネルギー
— 「優しい」を言い換えると「環境に与える影響が少ない」
— 優しいその壱
— 二酸化炭素の排出が少ない
— 優しいその弐
— 余計な熱を出さない
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 11

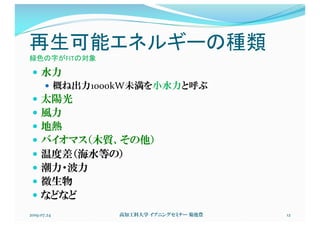

8. 再生可能エネルギーの種類
緑色の字がFITの対象
— 水力
— 概ね出力1000kW未満を小水力と呼ぶ
— 太陽光
— 風力
— 地熱
— バイオマス（木質、その他）
— 温度差（海水等の）
— 潮力・波力
— 微生物
— などなど
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 12

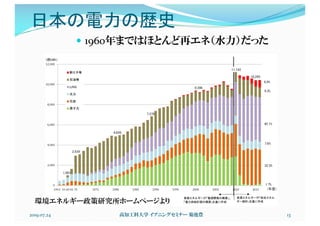

9. 日本の電力の歴史
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 13
環境エネルギー政策研究所ホームページより
— 1960年まではほとんど再エネ（水力）だった

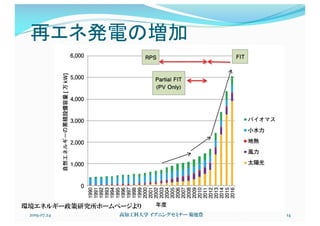

10. 再エネ発電の増加
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 14
環境エネルギー政策研究所ホームページより

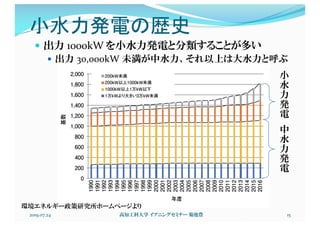

11. 小水力発電の歴史
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 15
小
水
力
発
電
環境エネルギー政策研究所ホームページより
— 出力 1000kW を小水力発電と分類することが多い
— 出力 30,000kW 未満が中水力、それ以上は大水力と呼ぶ
中
水
力
発
電

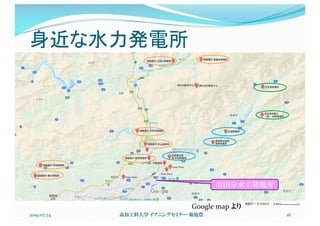

12. 身近な水力発電所
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 16
山田分水工発電所
Google map より

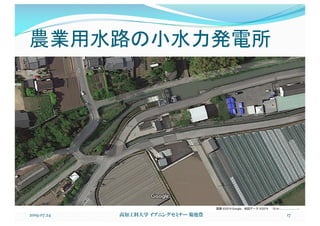

13. 農業用水路の小水力発電所
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 17
2019/07/24 0)56Google マップ
1 / 2 ページhttps://www.google.co.jp/maps/@33.6144006,133.7175462,15z
画像 ©2019 Google、地図データ ©2019 10 m

14. http://mavel.cz/turbines/kaplan/
See also... http://mavel.cz/wp-content/uploads/2017/06/Yamada-Commissioning_Final_web.pdf
山田分水工発電所内部
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 18

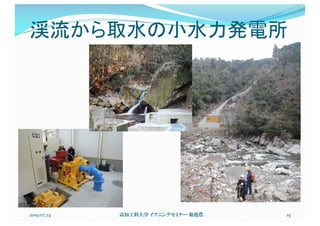

15. 渓流から取水の小水力発電所
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 19

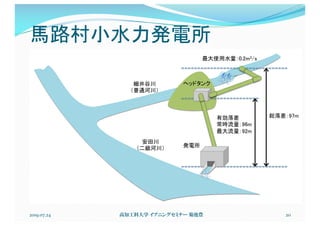

16. 馬路村小水力発電所
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 20

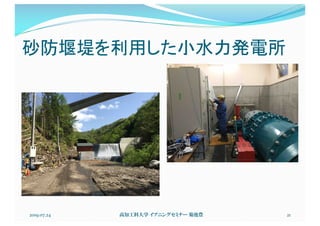

17. 砂防堰堤を利用した小水力発電所
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 21

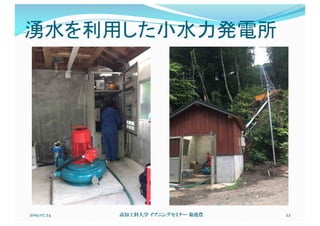

18. 湧水を利用した小水力発電所
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 22

19. 水力発電所と言うとダム式を
思い浮かべますが
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 23
ダム
水圧鉄管
放水口
発電所

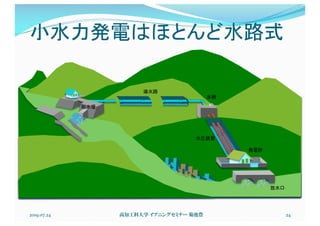

20. 小水力発電はほとんど水路式
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 24
水圧鉄管
発電所
放水口
導水路
取水堰
水槽

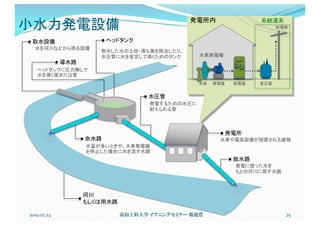

21. 小水力発電設備
取水設備
余水路
水量が多いときや、水車発電機
を停止した場合に水を流す水路
水を河川などから取る設備
導水路
ヘッドタンク
取水した水の土砂・落ち葉を除去したり、
水圧管に水を安定して導くためのタンク
水圧管
発電するための水圧に
耐えられる管
河川
もしくは用水路
発電所
水車や電気設備が設置される建物
放水路
発電に使った水を
もとの河川に戻す水路
発電所内
水車発電機
水車 発電機 配電盤 変圧器
系統連系
配電線
ヘッドタンクに圧力無しで
水を導く渠または管
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 25

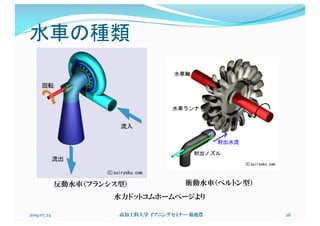

22. 水車の種類
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 26
水力ドットコムホームページより
反動水車（フランシス型） 衝動水車（ペルトン型）

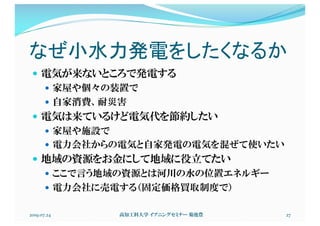

23. なぜ小水力発電をしたくなるか
— 電気が来ないところで発電する
— 家屋や個々の装置で
— 自家消費、耐災害
— 電気は来ているけど電気代を節約したい
— 家屋や施設で
— 電力会社からの電気と自家発電の電気を混ぜて使いたい
— 地域の資源をお金にして地域に役立てたい
— ここで言う地域の資源とは河川の水の位置エネルギー
— 電力会社に売電する（固定価格買取制度で）
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 27

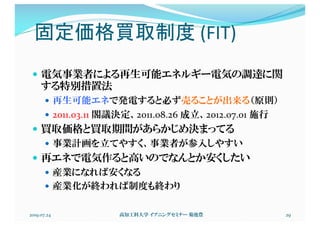

24. 固定価格買取制度 (FIT)
— 電気事業者による再生可能エネルギー電気の調達に関
する特別措置法
— 再生可能エネで発電すると必ず売ることが出来る（原則）
— 2011.03.11 閣議決定、2011.08.26 成立、2012.07.01 施行
— 買取価格と買取期間があらかじめ決まってる
— 事業計画を立てやすく、事業者が参入しやすい
— 再エネで電気作ると高いのでなんとか安くしたい
— 産業になれば安くなる
— 産業化が終われば制度も終わり
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 29

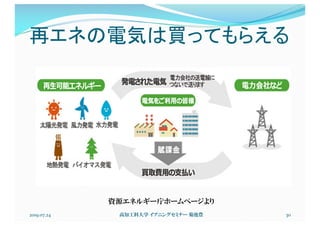

25. 再エネの電気は買ってもらえる
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 30
資源エネルギー庁ホームページより

26. 再エネ発電賦課金
— 市場価格との差額は再エネ発電賦課金でまかないます
— 全国の電気ユーザに課されます
— 今は 2.95円/kWh
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 31

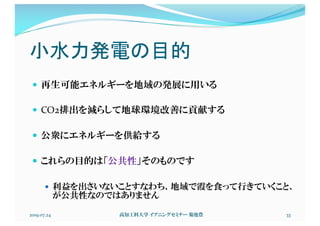

27. 小水力発電の目的
— 再生可能エネルギーを地域の発展に用いる
— CO2排出を減らして地球環境改善に貢献する
— 公衆にエネルギーを供給する
— これらの目的は「公共性」そのものです
— 利益を出さいないことすなわち、地域で霞を食って行きていくこと、
が公共性なのではありません
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 33

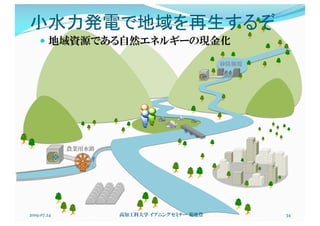

28. 砂防堰堤
農業用水路
小水力発電で地域を再生するぞ
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 34
— 地域資源である自然エネルギーの現金化

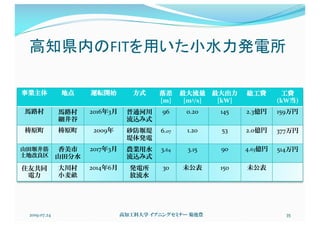

29. 2019.07.24 高知工科大学 イブニングセミナー 菊池豊 35
事業主体 地点 運転開始 方式 落差
[m]
最大流量
[m3/s]
最大出力
[kW]
総工費 工費
(kW当)
馬路村 馬路村
細井谷
2016年3月 普通河川
流込み式
96 0.20 145 2.3億円 159万円
梼原町 梼原町 2009年 砂防堰堤
堤体発電
6.07 1.20 53 2.0億円 377万円
山田堰井筋
土地改良区
香美市
山田分水
2017年3月 農業用水
流込み式
3.64 3.15 90 4.63億円 514万円
住友共同
電力
大川村
小麦畝
2014年6月 発電所
放流水
30 未公表 150 未公表
高知県内のFITを用いた小水力発電所

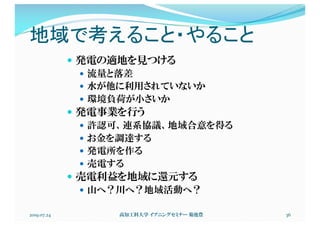

30. 地域で考えること・やること
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 36
— 発電の適地を見つける
— 流量と落差
— 水が他に利用されていないか
— 環境負荷が小さいか
— 発電事業を行う
— 許認可、連系協議、地域合意を得る
— お金を調達する
— 発電所を作る
— 売電する
— 売電利益を地域に還元する
— 山へ？川へ？地域活動へ？

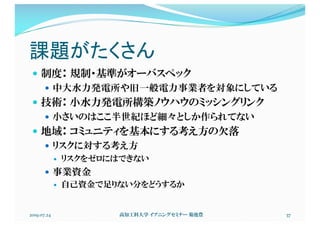

31. 課題がたくさん
— 制度： 規制・基準がオーバスペック
— 中大水力発電所や旧一般電力事業者を対象にしている
— 技術： 小水力発電所構築ノウハウのミッシングリンク
— 小さいのはここ半世紀ほど細々としか作られてない
— 地域： コミュニティを基本にする考え方の欠落
— リスクに対する考え方
— リスクをゼロにはできない
— 事業資金
— 自己資金で足りない分をどうするか
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 37

32. 地域課題のクリア
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 38
— 地域でやれと言っても急には難しい
— 適地の判断は？
— 合意形成は？
— 許認可のクリアは？
— やるかやめるかの判断は？
— 初期調査のコストは？
— 信頼のおける事業者は？
— 金融機関との相談は？
— 初期投資の集め方は？

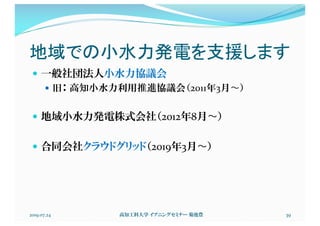

33. 地域での小水力発電を支援します
— 一般社団法人小水力協議会
— 旧： 高知小水力利用推進協議会（2011年3月〜）
— 地域小水力発電株式会社（2012年8月〜）
— 合同会社クラウドグリッド（2019年3月〜）
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 39

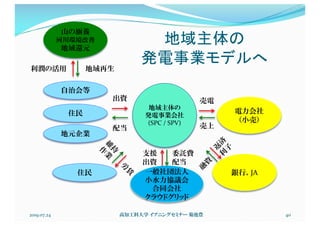

34. 地域主体の
発電事業モデルへ
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 40
地域主体の
発電事業会社
(SPC / SPV)
地元企業
住民
自治会等
出資
配当
電力会社
（小売）
売電
売上
銀行、JA
融
資
返
済利
子
住民
維
持
作
業
労
賃
山の涵養
河川環境改善
地域還元
利潤の活用 地域再生
一般社団法人
小水力協議会
合同会社
クラウドグリッド
支援
出資
委託費
配当

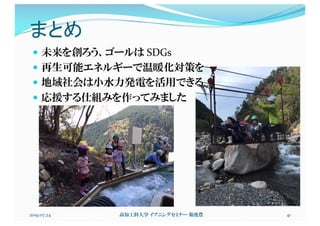

35. まとめ
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 41
— 未来を創ろう、ゴールは SDGs
— 再生可能エネルギーで温暖化対策を
— 地域社会は小水力発電を活用できる
— 応援する仕組みを作ってみました

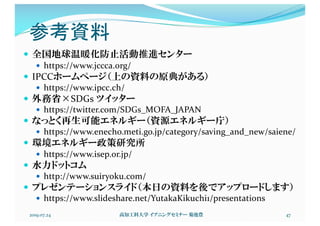

36. 参考資料
— 全国地球温暖化防止活動推進センター
— https://www.jccca.org/
— IPCCホームページ（上の資料の原典がある）
— https://www.ipcc.ch/
— 外務省×SDGs ツイッター
— https://twitter.com/SDGs_MOFA_JAPAN
— なっとく再生可能エネルギー（資源エネルギー庁）
— https://www.enecho.meti.go.jp/category/saving_and_new/saiene/
— 環境エネルギー政策研究所
— https://www.isep.or.jp/
— 水力ドットコム
— http://www.suiryoku.com/
— プレゼンテーションスライド（本日の資料を後でアップロードします）
— https://www.slideshare.net/YutakaKikuchi1/presentations
2019.07.24 高知工科大学 イブニングセミナー 菊池豊 47
