Сессия неформального общения: доклад компании С-Терра.
Документ описывает высокопроизводительные решения шифрования на канальном и сетевом уровне, предложенные Cisco Solution Technology Integrator. Основное внимание уделяется архитектуре решений, масштабируемости, производительности и отказоустойчивости системы. Также рассматриваются сценарии применения в облачных технологиях и мобильных платформах, включая защиту межгосударственного взаимодействия.
More Related Content
Similar to Сессия неформального общения: доклад компании С-Терра.
Сессия неформального общения: доклад компании С-Терра.
- 1. Cisco Expo 2012 Сессия неформального общения Cisco Solution Technology Integrator
- 2. Высокопроизводительные решения с шифрованием на канальном и сетевом уровне Cisco Solution Technology Integrator

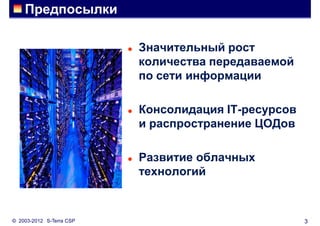

- 3. Предпосылки Значительный рост количества передаваемой по сети информации Консолидация IT-ресурсов и распространение ЦОДов Развитие облачных технологий © 2003-2012 S-Terra CSP 3

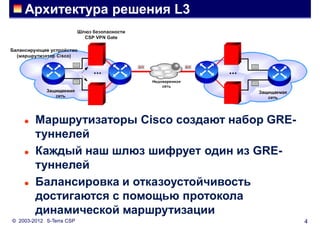

- 4. Архитектура решения L3 Маршрутизаторы Cisco создают набор GRE- туннелей Каждый наш шлюз шифрует один из GRE- туннелей Балансировка и отказоустойчивость достигаются с помощью протокола динамической маршрутизации © 2003-2012 S-Terra CSP 4

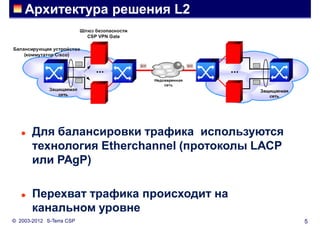

- 5. Архитектура решения L2 Для балансировки трафика используются технология Etherchannel (протоколы LACP или PAgP) Перехват трафика происходит на канальном уровне © 2003-2012 S-Terra CSP 5
- 6. Производительность Производительность одной пары шлюзов указана в таблице Однонаправленный Двунаправленный Тип трафика трафик, Мбит/c трафик, Мбит/c UDP-1400 930* 840+840 UDP-512 910 460+460 UDP-64 120 90+90 TCP 930* 670+670 TCP (MTU 9000) 930* 930*+930* UDP-9000 930* 930*+930* * Достигнута скорость физической среды передачи (1 Gbit/s) © 2003-2012 S-Terra CSP 6

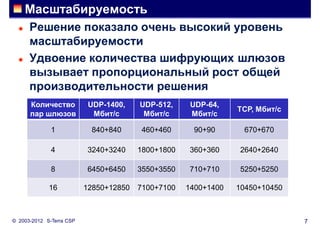

- 7. Масштабируемость Решение показало очень высокий уровень масштабируемости Удвоение количества шифрующих шлюзов вызывает пропорциональный рост общей производительности решения Количество UDP-1400, UDP-512, UDP-64, TCP, Мбит/c пар шлюзов Мбит/c Мбит/c Мбит/c 1 840+840 460+460 90+90 670+670 4 3240+3240 1800+1800 360+360 2640+2640 8 6450+6450 3550+3550 710+710 5250+5250 16 12850+12850 7100+7100 1400+1400 10450+10450 © 2003-2012 S-Terra CSP 7

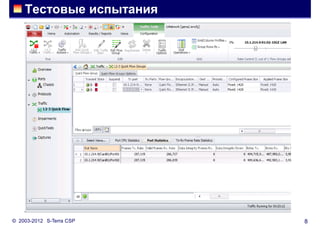

- 8. Тестовые испытания © 2003-2012S-Terra CSP 8

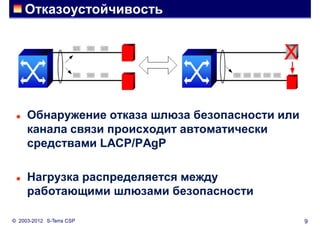

- 9. Отказоустойчивость Обнаружение отказа шлюза безопасности или канала связи происходит автоматически средствами LACP/PAgP Нагрузка распределяется между работающими шлюзами безопасности © 2003-2012 S-Terra CSP 9

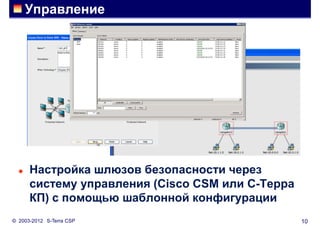

- 10. Управление Настройка шлюзов безопасности через систему управления (Cisco CSM или С-Терра КП) с помощью шаблонной конфигурации © 2003-2012 S-Terra CSP 10

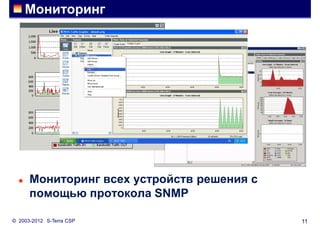

- 11. Мониторинг Мониторинг всех устройств решения с помощью протокола SNMP © 2003-2012 S-Terra CSP 11

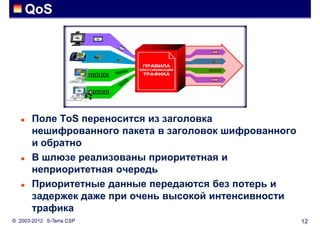

- 12. QoS Поле ToS переносится из заголовка нешифрованного пакета в заголовок шифрованного и обратно В шлюзе реализованы приоритетная и неприоритетная очередь Приоритетные данные передаются без потерь и задержек даже при очень высокой интенсивности трафика © 2003-2012 S-Terra CSP 12
- 13. Сценарии применения ЦОДы облака СХД телеком Защита взаимодействия ЦОДов Защита облачной инфраструктуры Физическая миграция сетевой инфраструктуры © 2003-2012 S-Terra CSP 13
- 14. Защищенное межгосударственное трансграничное взаимодействие Cisco Solution Technology Integrator

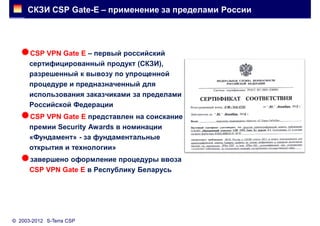

- 15. СКЗИ CSP Gate-E– применение за пределами России CSP VPN Gate E – первый российский сертифицированный продукт (СКЗИ), разрешенный к вывозу по упрощенной процедуре и предназначенный для использования заказчиками за пределами Российской Федерации CSP VPN Gate E представлен на соискание премии Security Awards в номинации «Фундамент» - за фундаментальные открытия и технологии» завершено оформление процедуры ввоза CSP VPN Gate E в Республику Беларусь © 2003-2012 S-Terra CSP

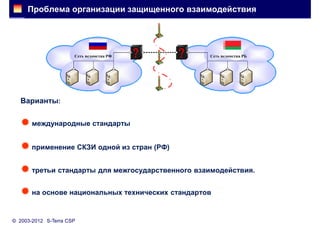

- 16. Проблема организации защищенноговзаимодействия Варианты: международные стандарты применение СКЗИ одной из стран (РФ) третьи стандарты для межгосударственного взаимодействия. на основе национальных технических стандартов © 2003-2012 S-Terra CSP

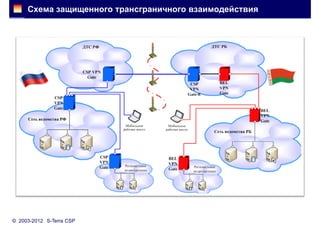

- 17. Схема защищенного трансграничноговзаимодействия © 2003-2012 S-Terra CSP
- 18. Решения для мобильных платформ Cisco Solution Technology Integrator

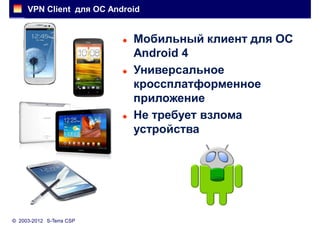

- 19. VPN Client дляОС Android Мобильный клиент для ОС Android 4 Универсальное кроссплатформенное приложение Не требует взлома устройства © 2003-2012 S-Terra CSP

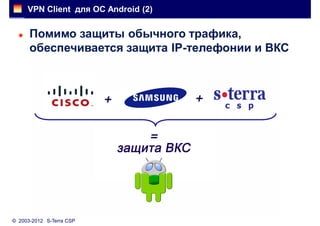

- 20. VPN Client дляОС Android (2) Помимо защиты обычного трафика, обеспечивается защита IP-телефонии и ВКС © 2003-2012 S-Terra CSP
- 21. Спасибо за внимание. Cisco Solution Technology Integrator
