Dokumen tersebut memberikan panduan tentang penempatan speaker untuk home theater, termasuk speaker depan (tengah, kiri dan kanan), surround, dan subwoofer. Penempatan yang tepat diperlukan untuk menciptakan efek suara yang realistik dan menyelubungi.

1. Jenis- jenis
Speaker

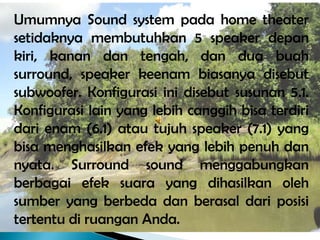

2. Umumnya Sound system pada home theater
setidaknya membutuhkan 5 speaker depan
kiri, kanan dan tengah, dan dua buah
surround, speaker keenam biasanya disebut
subwoofer. Konfigurasi ini disebut susunan 5.1.

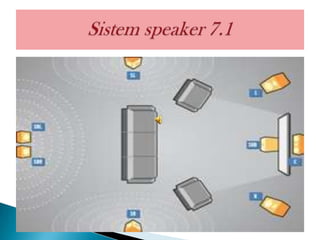

Konfigurasi lain yang lebih canggih bisa terdiri

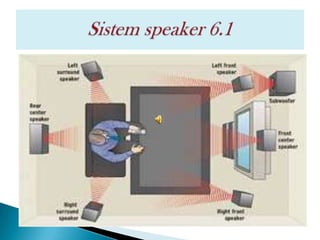

dari enam (6.1) atau tujuh speaker (7.1) yang
bisa menghasilkan efek yang lebih penuh dan
nyata. Surround sound menggabungkan
berbagai efek suara yang dihasilkan oleh
sumber yang berbeda dan berasal dari posisi
tertentu di ruangan Anda.

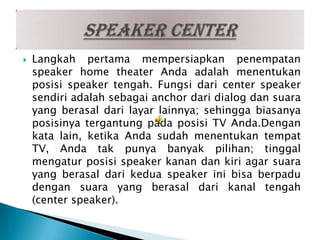

3.  Langkah pertama mempersiapkan penempatan
speaker home theater Anda adalah menentukan
posisi speaker tengah. Fungsi dari center speaker
sendiri adalah sebagai anchor dari dialog dan suara
yang berasal dari layar lainnya; sehingga biasanya
posisinya tergantung pada posisi TV Anda.Dengan
kata lain, ketika Anda sudah menentukan tempat
TV, Anda tak punya banyak pilihan; tinggal
mengatur posisi speaker kanan dan kiri agar suara
yang berasal dari kedua speaker ini bisa berpadu
dengan suara yang berasal dari kanal tengah
(center speaker).

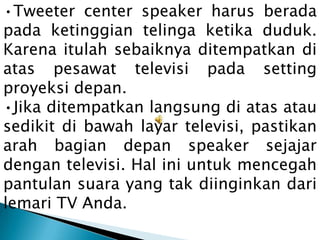

4. •Tweeter center speaker harus berada
pada ketinggian telinga ketika duduk.
Karena itulah sebaiknya ditempatkan di
atas pesawat televisi pada setting
proyeksi depan.
•Jika ditempatkan langsung di atas atau
sedikit di bawah layar televisi, pastikan
arah bagian depan speaker sejajar
dengan televisi. Hal ini untuk mencegah
pantulan suara yang tak diinginkan dari
lemari TV Anda.

6.  Speaker Depan Kiri dan Kanan
menyalurkan suara musik dan efek
pada sistem home theater. Tugas
utamanya adalah memberikan
gambaran suara yang fokus dan
detail. Penempatan yang tepat speaker
ini penting untuk menciptakan
panggung suara yang lebar dan
realistik.

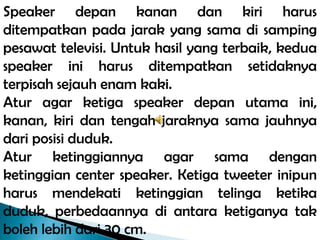

8. Speaker depan kanan dan kiri harus
ditempatkan pada jarak yang sama di samping
pesawat televisi. Untuk hasil yang terbaik, kedua
speaker ini harus ditempatkan setidaknya
terpisah sejauh enam kaki.
Atur agar ketiga speaker depan utama ini,
kanan, kiri dan tengah jaraknya sama jauhnya
dari posisi duduk.
Atur ketinggiannya agar sama dengan
ketinggian center speaker. Ketiga tweeter inipun
harus mendekati ketinggian telinga ketika
duduk, perbedaannya di antara ketiganya tak
boleh lebih dari 30 cm.

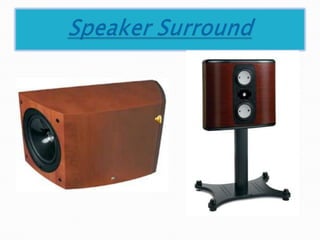

10. Berlainan dengan fungsi speaker
depan, fungsi speaker surround di
home theater adalah untuk
menciptakan atmosfir suara yang
tak bisa ditentukan asalnya yang
menyelubungi penonton. Sehingga
penonton benar-benar merasa
berada dalam aksi seru film yang
ditonton.

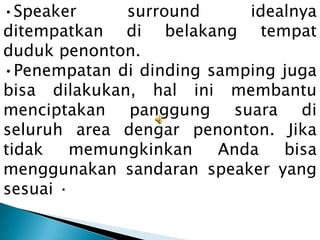

11. •Speaker surround idealnya
ditempatkan di belakang tempat
duduk penonton.
•Penempatan di dinding samping juga
bisa dilakukan, hal ini membantu
menciptakan panggung suara di
seluruh area dengar penonton. Jika
tidak memungkinkan Anda bisa
menggunakan sandaran speaker yang
sesuai ·

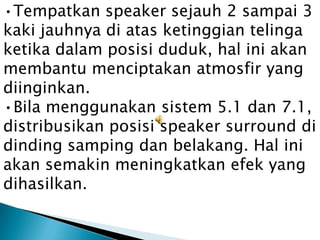

12. •Tempatkan speaker sejauh 2 sampai 3
kaki jauhnya di atas ketinggian telinga
ketika dalam posisi duduk, hal ini akan
membantu menciptakan atmosfir yang
diinginkan.
•Bila menggunakan sistem 5.1 dan 7.1,
distribusikan posisi speaker surround di
dinding samping dan belakang. Hal ini
akan semakin meningkatkan efek yang
dihasilkan.

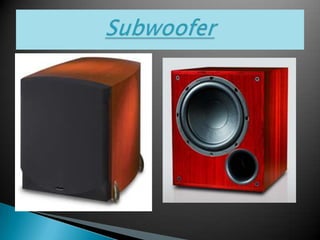

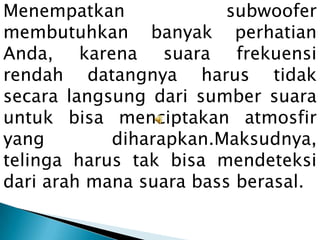

14. Menempatkan subwoofer
membutuhkan banyak perhatian
Anda, karena suara frekuensi
rendah datangnya harus tidak
secara langsung dari sumber suara
untuk bisa menciptakan atmosfir
yang diharapkan.Maksudnya,
telinga harus tak bisa mendeteksi
dari arah mana suara bass berasal.

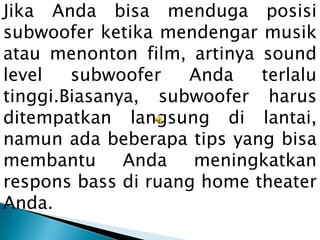

15. Jika Anda bisa menduga posisi
subwoofer ketika mendengar musik
atau menonton film, artinya sound
level subwoofer Anda terlalu
tinggi.Biasanya, subwoofer harus
ditempatkan langsung di lantai,
namun ada beberapa tips yang bisa
membantu Anda meningkatkan
respons bass di ruang home theater
Anda.

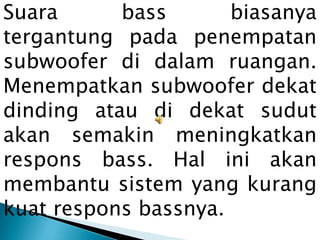

16. Suara bass biasanya
tergantung pada penempatan
subwoofer di dalam ruangan.
Menempatkan subwoofer dekat
dinding atau di dekat sudut
akan semakin meningkatkan
respons bass. Hal ini akan
membantu sistem yang kurang
kuat respons bassnya.

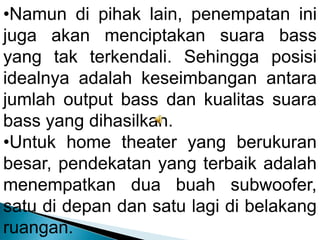

17. •Namun di pihak lain, penempatan ini
juga akan menciptakan suara bass
yang tak terkendali. Sehingga posisi
idealnya adalah keseimbangan antara
jumlah output bass dan kualitas suara
bass yang dihasilkan.
•Untuk home theater yang berukuran
besar, pendekatan yang terbaik adalah
menempatkan dua buah subwoofer,
satu di depan dan satu lagi di belakang
ruangan.
