IoTの課題とSORACOMが提供する解決策
iOSコンソーシアム関西支部第６回セミナー
May 19, 2017@ホテルモントレ大阪
株式会社ソラコム
テクノロジー・エバンジェリスト
松下享平

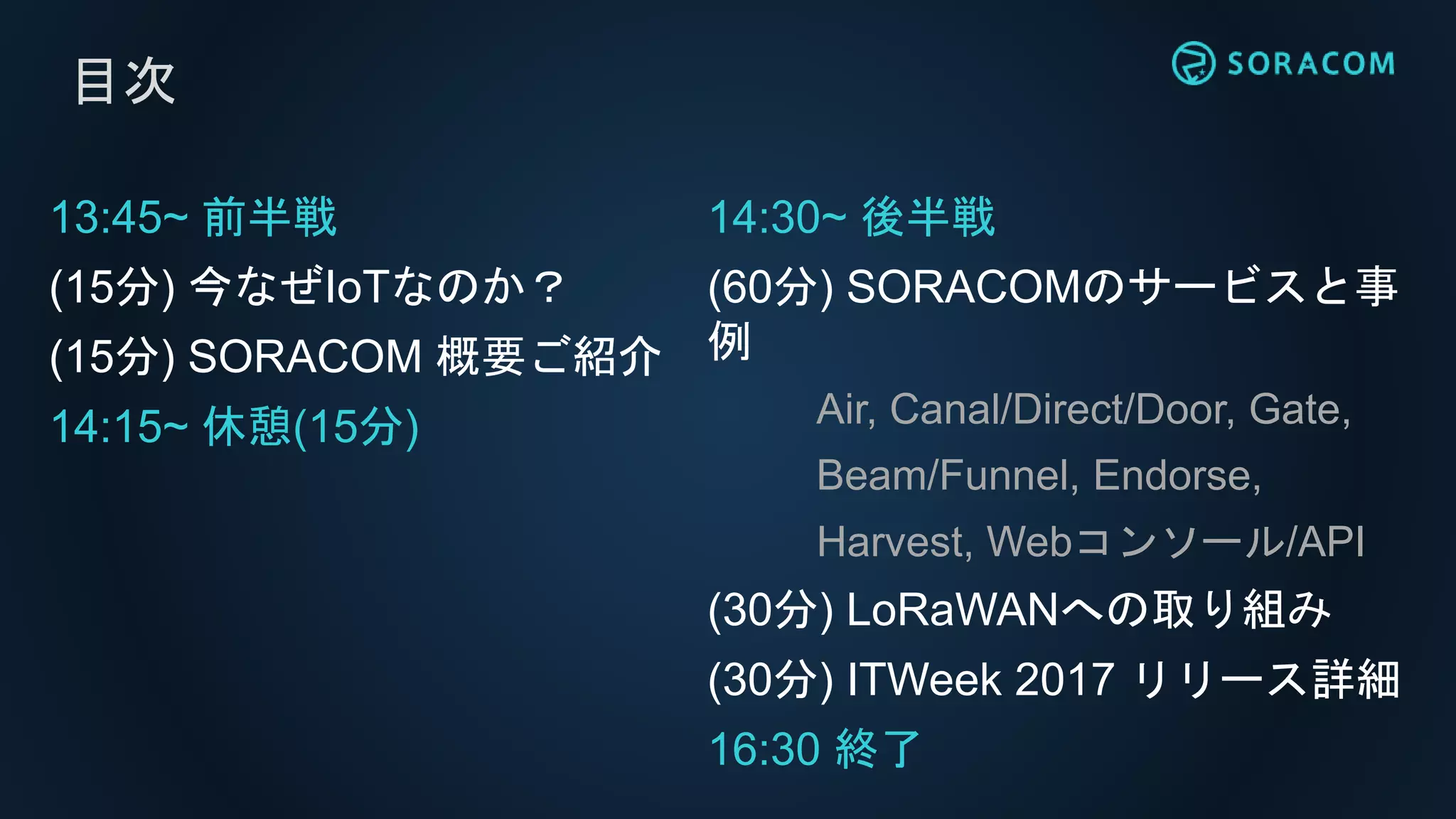

目次
13:45~ 前半戦
(15分) 今なぜIoTなのか？
(15分) SORACOM 概要ご紹介
14:15~ 休憩(15分)
14:30~ 後半戦
(60分) SORACOMのサービスと事
例
Air, Canal/Direct/Door, Gate,
Beam/Funnel, Endorse,
Harvest, Webコンソール/API
(30分) LoRaWANへの取り組み
(30分) ITWeek 2017 リリース詳細
16:30 終了

自己紹介
松下享平 (まつしたこうへい)
• 静岡県民
• 前職は東証二部ハードウェア・メーカーで
IoT事業のコーディネート
• 2017年3月より「テクノロジー・エバンジェリスト」
• IoTエンジニア養成読本共同著者
• 好きなソラコムサービス
• SORACOM Air メタデータサービス
• SORACOM Funnel
• SORACOM Air for LoRaWAN
• Facebook, Twitter: ma2shita

IoTInternet of Things
モノのインターネット

https://commons.wikimedia.org/wiki/File:%E5%A0%A4%E8%A5%BF%E6%96%99%E9%87%91%E6%89%80.jpg#/media/File:%E5%A0%A4%E8%A5%BF%E6%96%99%E9%87%91%E6%89%80.jpg

http://mitsubishielectric.co.jp/carele/etc/outline/index.html

https://ja.wikipedia.org/wiki/%E3%83%95%E3%82%A1%E3%82%A4%E3%83%AB:JR_East_Kamoi_sta._Turnstile_2013-12.jpg#/media/File:JR_East_Kamoi_sta._Turnstile_2013-12.jpg

すごいデータセンター
なぜ今IoTなのか？
すごいモノ
？？？
すごいネットワーク

Ａｍａｚｏｎ Web Services Microsoft Azure Google Cloud Platform IBM Bluemix
63%https://www.srgresearch.com/articles/amazon-dominates-public-iaas-paas-ibm-leads-managed-private-cloud

クラウドの特徴
•必要な時に
•すぐ調達できる
•必要なだけ
•使った分だけ、使わなければ減らせる
•誰でも使える
•個人から大企業まで、同じ技術が使える

クラウドの利用メリット
サーバを自分で調達する場合
月次のサーバ費用 WEBサイトアクセス数
クラウドを利用する場合
月次のサーバ費用 WEBサイトアクセス数
減らすことができず
増える一方
調達が間に合わない
必要な分だけ
すぐ調達できる

一台からの検証目的でも

本番における数万台も
クラウドとIoTはビジネス的な相性がいい

誰でも等しく同じ機能が使える

だれでも使える
クラウド
？
すごいモノ
？

OpenBlocks IoT (オープンブロックスアイオー
ティー)
45000円～
Armadillo-IoT (アルマジロアイオーティー)
50000円～
プロトタイピングが容易に
Arduino (アルディーノ)
3300円
Raspberry Pi Zero (ラズベリーパイゼロ)
650円
STM32 Nucleo (ニュークレオ)
1500円～
価格は税抜き、概算

3Dプリンタによるデジタル・ファブリケー
ション
https://commons.wikimedia.org/wiki/File:AW3D_HDL.jpg#/media/File:AW3D_HDL.jpg

すごいデータセンターすごいネットワーク
クラウド
すごいモノ
？だれでも使える
モノづくりの道具

ネットワークの課題は２つ
クラウド
すごいモノ
接続方法セキュリティ
通信の管理

接続方法
インターネットモノ
• 有線LAN
場所・配線の制約
• 無線LAN
事前設定に難あり
• 3G/LTEの通信は便利
人向けプランのみ
初期費用、通信費高い
長期固定契約

クラウド
セキュリティや通信の管理
• 暗号化
暗号化実装が必要
デバイスには高負荷
→ 低価格化が困難
• 認証
認証情報の個別設定必須
パスワードの変更難
→ 出荷設定の共通パスワード化
• 通信の管理
通信フォーマットや
通信先変更は困難
→ ビジネス成長を妨げる
インターネット

2015年9月30日発表
1日10円〜、モノ向け通信サービス
SORACOM Air for セルラー

SIMスロットにSORACOM Air SIM
※スマートフォン、タブレットなど

SORACOM Air for セルラーの料金
•初期費用 (契約事務手数料)
• 954円/枚
• ※購入単位: 1枚～ (Amazon.co.jpでも購入可能)
•基本料金
• 使用開始後 10円/日～
•データ通信料金
• 1MB/0.2円〜 (1GBで200円)
金額は税別 / 詳細: https://soracom.jp/services/air/price/

利用料金例
(注: 通信の速度クラスによって値段は変わります)

クラウド
すごいモノ
モバイル・ネットワーク

クラウド
すごいモノ
だれでも
大企業と同じことができる時代

株式会社ソラコム概要
商号株式会社ソラコム / SORACOM, INC.
代表取締役社長玉川憲
本社東京都世田谷区玉川四丁目5番6号尾嶋ビル3階
資本金 37億2755万4044円(資本準備金含む)
社員数約40名
事業概要 IoT/M2M向けの通信プラットフォームの提供

世界中のヒトとモノをつなげ
共鳴する社会へ

ITベンチャーが
モノ向け通信を
どうやって提供しているのか？

通信キャリアとMVNO
インターネットモノ基地局データセンター
MVNO(L2卸契約)
MVNO
ISP
パケット交換
帯域制御
顧客管理
課金・・・
ブランド
販売網
通信キャリア
専
用
線
接
続

インターネットモノ基地局データセンター
ISP
パケット交換
帯域制御
顧客管理
課金・・・
NTTドコモの基地局＋ AWSクラウ
ド
仮想的な通信設備を実現
SORACOMが実現したこと

SORACOMのパラダイムシフト
モノインターネットクラウド
モノインターネットクラウド

日経産業新聞1面(2016/12/9) 日本経済新聞1面（2017年元日）

アワードを多数受賞！

6000以上のお客様がSORACOMを利用

SORACOMプラットフォームの
グローバル対応
日本国内
全サービスを
グローバルで利用可能に！

2016年12月米国、2017年2月欧州で
サービス開始
グローバル用SIM
複数の通信キャリアと契約し
120を超える国と地域に対応

欧米でも顧客事例が
ENERBRAIN
HEMSの省電力化
ソリューション
ITSMOS
ワインのコンテナ管
理
OMNIFLOW
スマートエナジー
プラットフォーム

IoT通信プラットフォーム SORACOM
データ転送支援
SORACOM Beam
クラウドアダプタ
SORACOM Funnel
認証サービス
SORACOM Endorse
データ収集・蓄積
SORACOM Harvest
プライベート接続
SORACOM Canal
専用線接続
SORACOM Direct
仮想専用線
SORACOM Door
デバイスLAN
SORACOM Gate
SORACOM Air
セルラー (3G, LTE) / LPWA (LoRaWAN)
SORACOMのグローバルなインフラ
120以上の国・地域で利用可能
Web インターフェース
User Console
ライブラリ & SDKs
CLI, Ruby, Swift
API
Web API, Sandbox
データ通信
ネットワーク
アプリケーショ
ン
インターフェイ
ス

お客様フィードバックを基に迅速な開発
カスタム DNS
メタデータサービス
製造番号
Beam新機能
AWS IoT連携
UDP to HTTP変換に対応
HTTPカスタムヘッダ対応
Webサイトエントリポイント
8リリース
2015 Q4
SORACOM Canal
SORACOM Direct
SORACOM Endorse
SORACOM Funnel
SIMのアカウント間移動
IMEIの取得が可能に
SAM
API Sandbox
8リリース
2016 Q1
請求書払いへの切替
イベントハンドラ有効期限
Webhook対応
Canal API対応
soracom-cli
Session イベント
認証情報ストア
CanalのWebコンソール
セッション切断API
9リリース
2016 Q2
SORACOM Door
SORACOM Gate
LoRaWAN PoCキット
グローバル用SIM PoC
SIMのSuspended
非同期データエクスポート
IMEIロック
Beam/Funnelエラーログ
SORACOM BeamのGA
Airの料金計算ツール
10リリース
2016 Q3
SORACOM Harvest
米国でのサービス提供開始
Public Gate
SIM検索の高機能可
イベントハンドラSIM状態遷
移
Beam TCP/UDPグラフ化
コンソールからセッション切
断
メタデータクエリ
8リリース
2016 Q4
SORACOM Air for LoRaWAN
LoRaWAN共有サービスモデル
欧州でのサービス提供開始
Funnel AWS IoT対応
LoRaWANでデバイスID署名
Funnelで高レート送信対応
6リリース
2017 Q1
Funnel: Partner Hosted Adapter
低トラヒック向け新料金体系
SORACOM LoRa Spaceリニューアル
Funnel: Kinesis Streamsのシャード分散対応
Beam: LoRaからのデータに署名付与が可能
に
Funnel: AWS IoT対応
6リリース
2017 Q2

パートナーシップ＆コミュニティ
SORACOM パートナースペー
ス
SORACOM ユーザーグループ

お客様事例: 日の丸自動車興業様
東京駅周辺の
無料巡回バスの位置
と
到着時間を配信

お客様事例: デザイニウム様
除雪車の
位置情報管理に
SORACOM

お客様事例: インフォミクス様
太陽光発電の
遠隔監視システムに
SORACOM

お客様事例: 京成電鉄様
踏切設備の遠隔監視

お客様事例: 日置電機様
電力計・多CH電圧計
の
遠隔監視に
SORACOM

お客様事例: トーア紡コーポレーション様
工場の電力使用量を
オンデマンドで見える
化

お客様事例: 楽天Edy様
楽天Koboスタジアム宮城
スマートフォン決済端末

お客様事例: Liquid様
生体指紋認証技術で
手ぶらで決済に
SORACOM

お客様事例: 東急ハンズ様
店舗システムの
バックアップ回線に
SORACOM

お客様事例: 三井物産様
タブレット付き
ショッピングカート
「ショピモ」の
コンテンツ配信に
SORACOMを利用

お客様事例: スマートルームセキュリティ
500〜980円/月で使える
ホームセキュリティの通信
にSORACOM
お出かけ前に
ワンタッチで
ＯＮ/ＯＦＦ操作

お客様事例: チカク様
スマホで撮った
子どもの写真・動画を
実家のテレビへ配信

お客様事例: マツダ様
展示会に設置したカメラ
から取得した属性情報の
通信にSORACOM

お客様事例: 中野区産業振興推進機構様
商店街の人の導線分析
地域経済・防災・観光の
プランニングに活用

お客様事例: JapanTaxi様
車内広告配信に
SORACOM

お客様事例: コマツ様
ICT建機との高速で
セキュアな通信を実現

お客様事例の状況
•業界や企業規模に関わらず、
クラウド/SORACOM等の技術に明るい企業は
実証実験から本番へ
•コスト削減、効率化のみならず、
売上を伸ばす取り組み事例も
•SORACOMは、通信も含んだサービスビジネスの
部品として使われている

IoT技術
費用削減
作業の改善
運用の省力
化
収益増加新たな価値
IoT技術の活用指針

SORACOM Canal
SORACOMと閉域網の間でプライベート接続、
インターネットを介さず、セキュアにデータ通信
SORACOM Canal
専用線
交換局
AWS
閉域網(VPG)

お客様事例: 東急不動産様
iPad端末での
ポイント付与情報を
閉域網でセキュアに送信

SORACOM Direct
SORACOMとAWS外のクラウドやDCを
専用線で接続するサービス
SORACOM Direct
専用線
交換局
プライベートクラウド
パブリッククラウド

お客様事例: NEC様
NECのクラウド環境に
直結したSIMを提供

SORACOM Door
SORACOMとAWS外のクラウドやDCを
IPSec VPNで接続するサービス
SORACOM Door
専用線
交換局
プライベートクラウド
パブリッククラウド

IoTを本気で考えた時の疑問
•SORACOM Airで繋いだデバイスに
外からアクセスするには？
•固定グローバルIPアドレスを
つけられませんか？

お客様システム
SORACOM Gate
デバイスとクラウドを１つの大きなプライベートLANに
クラウドからのリモートアクセスを可能にするサービ
ス
SORACOM Canal
SORACOM Direct
SORACOM Door
SORACOM Gate
SORACOM Gate接続用
サーバ
10.x.x.x
10.x.x.y

デバイス開発の課題
• システムAに対する設定の保存
 ID/パスワード
 接続先情報
• 暗号化実装 (インターネットを通過するため)
オンプレ
システムA
クラウド
システムB
• 保存領域の準備
• 変更が困難
• セキュリティリスク

SORACOM Beam ― データ転送支援
本来デバイスに実装するべき接続先設定や暗号化等を
SORACOMへオフロード(負荷を移動)
SORACOM Beam
SORACOM Beam上に
• 接続設定 (認証情報や接続先)
• 暗号化 / プロトコル変換
を保管
beam.soracom.io
へ送信する実装のみでOK
 HTTP → HTTPS
 MQTT → MQTTS
 TCP → TCPS
 TCP/UDP → HTTPS
オンプレ
システムA
クラウド
システムB

お客様事例: WHILL様
パーソナルモビリティに
SORACOM

SORACOM Funnel ― クラウド送信アダプ
タ
本来デバイスに実装するべき接続先設定や暗号化等を
SORACOMへオフロード(負荷を移動)
SORACOM Funnel
SORACOM Funnel上に
• 接続設定 (認証情報や接続先)
を保管
funnel.soracom.io
Amazon Kinesis Streams
Amazon Kinesis Firehose
AWS IoT
Azure Event Hubs
パートナー SaaS/PaaSサービス

Beam と Funnel の使い分け
SORACOM Beam
•Funnel未対応サービスへ
のデータ送信
•AWS IoTの Device
Shadow のような下り通
信 (クラウド→デバイス)
SORACOM Funnel
•データ収集目的
(デバイス→クラウドと
いった上りの通信に特化)
•デバイス上でIoT向けプロ
トコル実装(MQTT等)が困
難な場合

通信デバイスやSIMカードのID情報
SIMカード
IMSI
15桁のユニークID
MSISDN
いわゆる「電話番号」
通信デバイス
IMEI
デバイスの識別番号
書き換えが事実上無理認証に使えないか？

SORACOM Endorse ― 認証サービス
IMEIやIMSIを基にお客様のシステムで認証できるサー
ビス
SORACOM Endorse
システムA
1. endorse.soracom.io
から認証トークンを取得
2. 認証トークンをアプリケーショ
ンへ送信する
受け取った認証トークンを
SORACOM Endorseで検証
Passed !!

ユースケース
•VPNや社内システムへのログイン
•Wi-Fi AP接続の認証や検疫ネットワーク
•多要素認証の一部として利用
• IMSIとIMEIの組み合わせで指定のデバイスのみ接続OK

IoTシステム開発中の課題
•デバイスからのデータを
より簡素に確認する手段は無いか？
• 開発の初期段階
• アプリケーション側との責任分界点

SORACOM Harvest ― データ収集・蓄積
サーバをセットアップすることなく
データ収集・蓄積・可視化を行えるサービス
SORACOM Harvest
SORACOM Harvest上に
データが蓄積
デバイスは
harvest.soracom.io
• SORACOM Web コンソールで可視
化
• APIで蓄積済みデータの取得

SORACOM Harvest / SIM一覧から

SORACOM Harvest / データを表示

Webから回線管理、速度変更、利用量把握、監視が可能

https://trends.google.com/trends/explore?q=lorawan

LoRaWAN / 八王子での実証実験
• 政令指定都市 186.3Ｋ㎡、人口５８万人
• １０ｋｍ × ６ｋｍ = 山手線内のサイズ

7.7km
※距離を保証するものではありません

LoRaWAN Aspects
•広域通信（数km）
•低消費電力
•常にDevice主導の通信 (Uplinkから通信開始）
•低データレート (SF10で976bps）
• 日本のARIB規定内運用すると、約4.4sに1回11byte
•LoRaWANゲートウェイを中心としたスター型構成
•IPではなくDevice ID(32bit)で管理

LoRaWAN ネットワークアーキテクチャ
• デバイスはゲートウェイと呼ばれる基地局と通信(LoRa)を行う
• ゲートウェイは上位のLoRaWAN MAC FrameをIPに変換し、ネット
ワークサーバまで中継
LoRaWAN
デバイス
LoRaWAN
ゲートウェイ
LoRaWAN
ネットワークサーバ
アプリケーションサーバ

LoRaWAN ネットワークアーキテクチャ
すべて自分で用意する必要がある
LoRaWAN
デバイス
LoRaWAN
ゲートウェイ
LoRaWAN

SORACOMのLoRaWANソリューション
LoRaWAN
デバイス
LoRaWAN
ゲートウェイ
LoRaWAN
SORACOM Beam
SORACOM Funnel
SORACOM Harvest

LoRaゲートウェイ第一弾
「LoRaインドアゲートウェイ」
型番 AL-020
無線規格 LoRaWAN v.1.0.2 (AS923)
使用周波数帯 915.9 ~ 928MHz ISM Band
チャンネル数 8ch / 200kHz幅
送信出力 20mW / 13dbm
無線準拠規格技術基準適合済（ARIB-T108）
WAN / LAN
10/100 Mbps
Ethernet x 1ポート
WAN / 3G
3G USBドングル
（ABIT製AK-020 サポート）
電源電圧 DC 12V / 2A
動作温度 -20 ~ 70 ℃
サイズ
134(W) x84(L) x 41(H) mm
(突起部を含まず)
質量約700g （ACアダプタを含まず）

LoRaゲートウェイ(所有モデル)の
利用範囲設定 – プライベート・モード
Aさんの
LoRaWANデバイス
Bさんの
LoRaWANデバイス
プライベートなLoRaWANネットワー
クを
迅速に任意の場所に構築できる！

LPWAのシェアリングエコノミー
LoRaWAN共有ゲートウェイ

LoRaWAN共有ゲートウェイ
Aさんの
LoRaWANデバイス
Bさんの
LoRaWANデバイス
Cさんの
LoRaWANデバイス
Dさんの
LoRaWANデバイス
Aさん設置
ソラコム所
有
• ゲートウェイの所有者はソラコム。お客様にサービス提供
• ゲートウェイはパブリックモードのみとなるため、全てのデバイスがゲートウェイを利
用可能に
• LoRaWANの仕様として、デバイスとソラコムで管理している共有鍵で暗号化されている
Zさん設置
ソラコム所
有

「LoRa Arduino 開発シールド」
型番 AL-050
無線規格 LoRaWAN v.1.0.2 (AS923)
使用周波数帯 915.9 ~ 932MHz ISM Band
送信出力 20mW / 13dbm
無線準拠規格技術基準適合済（ARIB-T108）
電源電圧 DC 2.2 ~ 3.6V
動作温度 -40 ~ 85 ℃
サイズ 23.5(W) x23.2(L) x 3.1(H) mm
適合Arduino規格 Arduino UNO R3

「LoRa Arduino 開発シールド」

LoRaWAN対応デバイス
オープン化
新発表!!

STマイクロエレクトロニクス
STM32L0 Discovery kit LoRa (B-L072Z-LRWAN1)
株式会社GISupply
LT-100
株式会社Braveridge
BVMLRS923N52S
MultiTech
MultiConnect® mDot™

実証実験: ファームノート様
牧場(約2km)をカバー！
牛の動線管理にLoRa

お客様事例: 博報堂アイ・スタジオ様
携帯通信網が入らない山
で登山者データを取得
遭難防止に活用

目次
13:45~ 前半戦
(15分) 今なぜIoTなのか？
(15分) SORACOM 概要ご紹介
14:15~ 休憩(15分)
14:30~ 後半戦
(60分) SORACOMのサービスと事
例
Air, Canal/Direct/Door, Gate,
Beam/Funnel, Endorse,
Harvest, Webコンソール/API
(30分) LoRaWANへの取り組み
(30分) ITWeek 2017 リリース詳細
16:30 終了
★

Japan ITWeek 2017中のリリース
IoT データ通信サービス「SORACOM Air for セルラー」
月額0.4 USD（約45円）から利用可能な低トラヒック用途向け新料金体
系を
5月16日より提供開始、日本でもグローバル向け Air SIM が購入可能に
クラウド連携をサポートする「SORACOM Funnel」を機能拡
張し
SPS パートナーの IoT ソリューションへの連携開始
IoT 通信プラットフォーム「SORACOM」におい
て
LoRaWAN対応デバイスのオープン化を実施、
複数メーカーの端末をSORACOMで利用可能に
パートナープログラム「SORACOM パートナースペース」にお
ける、
認定済パートナーとして4社を追加認定し、パートナーシップを
強化

SORACOM Funnel Partner Hosted Adapter
SORACOMが開発して提供
SPSパートナーによって
開発されるアダプター
Microsoft
Azure
Event Hubs
AWSIoT
Amazon Kinesis
Firehose
Amazon Kinesis
Streams
パートナーのクラウドサービス

MotionBoard Cloudとの連携
MotionBoard Cloud
SORACOM Funnel
エンドポイント
HTTP / TCP / UDP

MotionBoard Cloud / curlコマンドを添えて
$ curl -X POST -H "Content-Type: application/json"
--data-raw '{"val0":92}' http://funnel.soracom.io

合計3つのIoTソリューションとの連携を発表
• 株式会社セゾン情報システムズ
「DataSpider」
• ウイングアーク１ｓｔ株式会社
「MotionBoard」
• Kii株式会社
「Kii Cloud」
今後も多数のパートナーIoTソリューションをサポートしてい
く予定

低トラフィック用途向けの料金体系:
IoT時代のお客様ニーズの変化
データ
通信量
月額
料金
数GB数百MB数十MB数MB
これまでの
SORACOM Air for セルラーの料金
(Japan coverage: 300円〜
Global coverage: 180円〜)
新料金
プラン
(約45円〜)

Low Data Volumeタイプの発表
•基本料金 0.4米ドル/月
•データ通信料金 0.5米ドル/ MB
•利用料金例
• 機器装置の死活監視・在庫確認 (1日1回) → 約45.6円/月
• 人や車の位置情報管理 (15分に1回) → 約77円/月
※1USD = 113円換算、試算はソラコム独自

Low Data Volumeタイプのカバレッジ
•グローバルSIMの技術で実現
•欧米、アジア（日本含む！）で利用可能

IoTの基本要素とSORACOM Partner
Space
クラウド
センサー/デバイス
“モノ”
SPSデバイスパートナー SPSネットワークパートナーSPSソリューションパートナー
SPSインテグレーションパートナー

SORACOM Partner Space(SPS)
デバイス
パートナー
ソリューション
パートナー
インテグレーション
パートナー
ネットワーク
パートナー
申請パートナー
290社超
認定済パートナー
64社

5/10追加のSPS認定済パートナー
•SPS 認定済ソリューションパートナー
• Kii株式会社
• 株式会社KYOSO
• 日置電機株式会社
•SPS 認定済インテグレーションパートナー
• 日本電気株式会社

https://jawsugosaka.doorkeeper.jp/events/60621

次のステップは？
•ソーシャル拡散
• #soracom
•ムック本のお買い上げ
• Kindleでも！
•アンケート回答
• 励みになります！
•名刺交換
• 輪を広げていきましょう！
•SORACOMを使う
• Amazon.co.jpで買える！
•イベントへの参加
• 7/5 SORACOM Discovery
• ユーザーグループ
•SORACOM Partner Space
• ご検討ください！

松下享平 (まつしたこうへい)
Facebook, Twitter: ma2shita

世界中のヒトとモノをつ
なげ
共鳴する社会へ

iOS コンソーシアム関西支部 | IoTの課題とSORACOMが提供する解決策

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Similar to iOS コンソーシアム関西支部 | IoTの課題とSORACOMが提供する解決策

Similar to iOS コンソーシアム関西支部 | IoTの課題とSORACOMが提供する解決策 (20)

More from SORACOM,INC

More from SORACOM,INC (20)

Recently uploaded

Recently uploaded (9)

iOS コンソーシアム関西支部 | IoTの課題とSORACOMが提供する解決策
