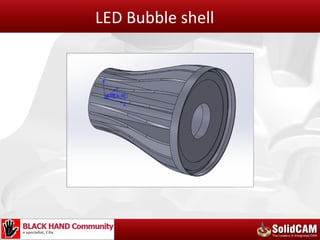

Solid cam 4x_led_bubble
- 1. SolidCAM LED Bubble with4 Axes
- 2.
- 3.
- 4.
- 5.

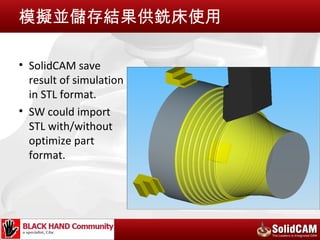

- 6. 模擬並儲存結果供銑床使用 • SolidCAM save result of simulation in STL format. • SW could import STL with/without optimize part format.

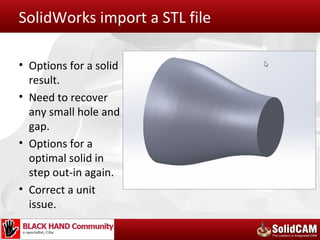

- 7. SolidWorks import aSTL file • Options for a solid result. • Need to recover any small hole and gap. • Options for a optimal solid in step out-in again. • Correct a unit issue.
- 8. 使用 SOLIDWORKS 組件功能 •將原始零件和車床 的加工結果結合成 單一組件 / 零件。
- 9. 建立銑床工件 • 素材來自車床加工 結果。 • 準備加工需要的幾 何物件 : 參考面 , 參考線。

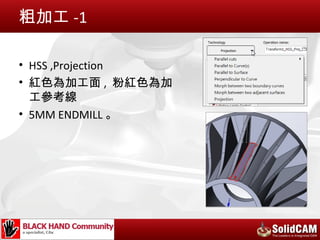

- 10. 粗加工 -1 • HSS,Projection • 紅色為加工面 , 粉紅色為加 工參考線 • 5MM ENDMILL 。

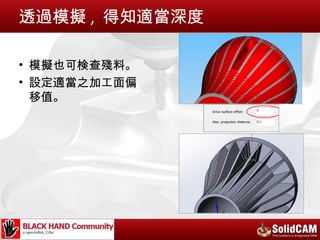

- 11. 透過模擬 , 得知適當深度 •模擬也可検查殘料。 • 設定適當之加工面偏 移值。

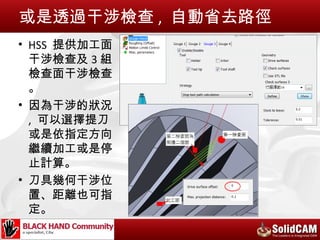

- 12. 或是透過干涉檢查 , 自動省去路徑 •HSS 提供加工面 干涉檢查及 3 組 檢查面干涉檢查 。 • 因為干涉的狀況 , 可以選擇提刀 或是依指定方向 繼續加工或是停 止計算。 • 刀具幾何干涉位 置、距離也可指 定。
- 13. HSS 進退刀的妙用 • HSS因應加工狀況 , 可以設定進退刀的型 態 , 並透過指定在主 要進退刀 , 路徑線中 斷處 , 相鄰兩路徑及 2 層間作設定 , 造成 豐富而有效率的加工 路徑。
- 14.

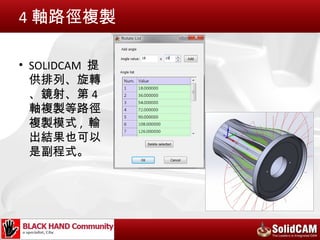

- 15. 4 軸路徑複製 • SOLIDCAM提 供排列、旋轉 、鏡射、第 4 軸複製等路徑 複製模式 , 輸 出結果也可以 是副程式。

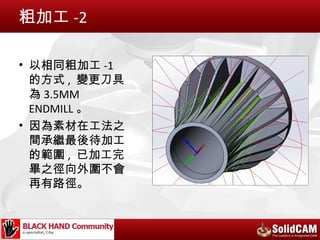

- 16. 粗加工 -2 • 以相同粗加工-1 的方式 , 變更刀具 為 3.5MM ENDMILL 。 • 因為素材在工法之 間承繼最後待加工 的範圍 , 已加工完 畢之徑向外圍不會 再有路徑。

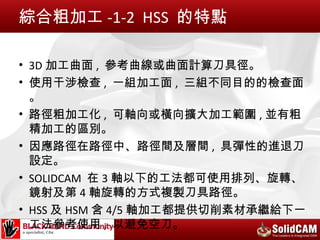

- 17. 綜合粗加工 -1-2 HSS的特點 • 3D 加工曲面 , 參考曲線或曲面計算刀具徑。 • 使用干涉檢查 , 一組加工面 , 三組不同目的的檢查面 。 • 路徑粗加工化 , 可軸向或橫向擴大加工範圍 , 並有粗 精加工的區別。 • 因應路徑在路徑中、路徑間及層間 , 具彈性的進退刀 設定。 • SOLIDCAM 在 3 軸以下的工法都可使用排列、旋轉、 鏡射及第 4 軸旋轉的方式複製刀具路徑。 • HSS 及 HSM 含 4/5 軸加工都提供切削素材承繼給下一 工法參考使用 , 以避免空刀。

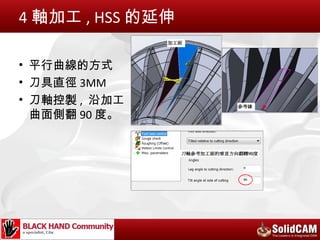

- 18. 4 軸加工 ,HSS 的延伸 • 平行曲線的方式 • 刀具直徑 3MM • 刀軸控製 , 沿加工 曲面側翻 90 度。

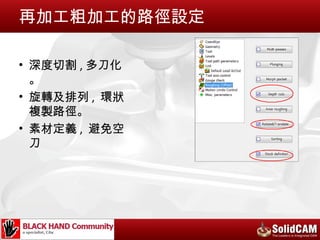

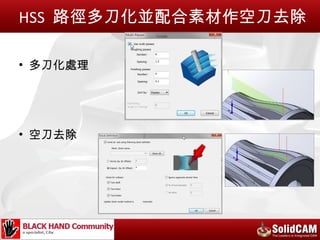

- 19. 再加工粗加工的路徑設定 • 深度切割 ,多刀化 。 • 旋轉及排列 , 環狀 複製路徑。 • 素材定義 , 避免空 刀

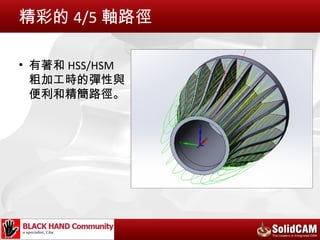

- 20. 精彩的 4/5 軸路徑 •有著和 HSS/HSM 粗加工時的彈性與 便利和精簡路徑。
