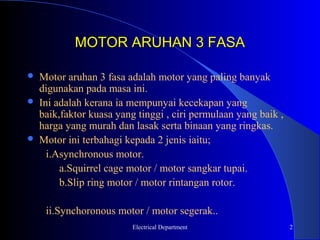

2. MOTOR ARUHAN 3 FASA
Motor aruhan 3 fasa adalah motor yang paling banyak
digunakan pada masa ini.
Ini adalah kerana ia mempunyai kecekapan yang
baik,faktor kuasa yang tinggi , ciri permulaan yang baik ,
harga yang murah dan lasak serta binaan yang ringkas.
Motor ini terbahagi kepada 2 jenis iaitu;
i.Asynchronous motor.
a.Squirrel cage motor / motor sangkar tupai.
b.Slip ring motor / motor rintangan rotor.
ii.Synchoronous motor / motor segerak..
Electrical Department 2

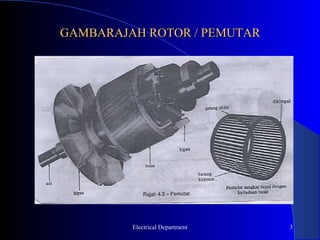

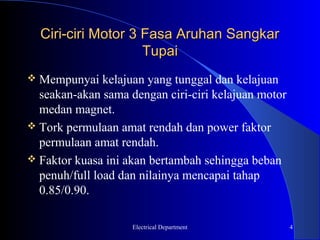

4. Ciri-ciri Motor 3 Fasa Aruhan Sangkar
Tupai
Mempunyai kelajuan yang tunggal dan kelajuan
seakan-akan sama dengan ciri-ciri kelajuan motor
medan magnet.
Tork permulaan amat rendah dan power faktor
permulaan amat rendah.
Faktor kuasa ini akan bertambah sehingga beban
penuh/full load dan nilainya mencapai tahap
0.85/0.90.
Electrical Department 4
5. MOTOR ARUHAN 3 FASA ROTOR
BERBELIT
Motor ini juga dikenali sebagai motor gelang
gelincir atau Slip ring motor dan wound Rotor
Induction Motor.
Binaannya adalah sama dengan motor aruhan 3
fasa jenis sangkar tupai cuma bahagian
rotornya/pemutar disambungkan kepada 3
perintang luar menerusi gelang gelincir.
Daraipada gelang gelincir/slip ring ini ia akan
disambungkan ke litar luar dengan menggunakan
3 berus karbon sebagai perantaraan.
Electrical Department 5
6. Ciri-ciri Motor Jenis Pemutar Berbelit
Kelajuan motor ini boleh dikawal kelajuannya dengan
menggunakan perintang boleh laras yang disambung pada
bahagian pemutar.
Kelajuan pemutar tinggi – Nilai rintangan rendah.
Kelajuan pemutar tinggi – Nilai rintangan tinggi.
Kawalan kelajuan dengan menggunakan perintang boleh laras
tidak berapa baik kerana banyak kehilangan kuasa berlaku
pada perintang tersebut.
Kelajuan kawalannya hanya 50% daripada kelajuan segerak
motor.
Kilas/tork motor ini adalah agak baik.
Penyelenggaraan motor ini adalah agak mahal.
Bagi menyongsangkan arah putaran motor,ia hanya dilakukan
dengan menukarkan urutan fasa bekalan motor ini.
Electrical Department 6
7. Motor Segerak
Motor segerak sebenarnya adalah pengulang-alik tetapi ia
dijalankan sebagai sebuah motor.
Nama motor ini diperolehi daripada kelajuan segerak yang
dimiliki motor ini iaitu Ns = Nr.
Oleh itu motor ini tidak mempunyai gelinciran.
Kelajuan motor ini berubah mengikut frekuensi dan
bilangan kutub atau diringkaskan dalam formula berikut:
Ns = 120f
P
Motor ini mempunyai kelajuan yang malar dan ia tidak
boleh bergerak dengan sendiri kerana ia memerlukan
penggerak sama ada daripada luar atau dalam motor.
Electrical Department 7

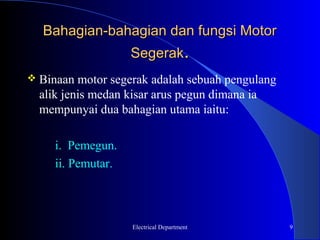

9. Bahagian-bahagian dan fungsi Motor
Segerak.
Binaan motor segerak adalah sebuah pengulang
alik jenis medan kisar arus pegun dimana ia
mempunyai dua bahagian utama iaitu:
i. Pemegun.
ii. Pemutar.
Electrical Department 9
12. PLAT NAMA MOTOR
MANUFACTURER’S NAME
INDUCTION MOTOR
Made in U.S.A
SERIAL NO. TYPE MODEL
HP FRAME SV.FACTOR
AMPS VOLTS INSUL
RPM HERTZ kVA
DUTY PHASE TEMP°C
NAME NOM.EFF. dBA/ NOISE THERMAL
PROTECTED
Electrical Department 12

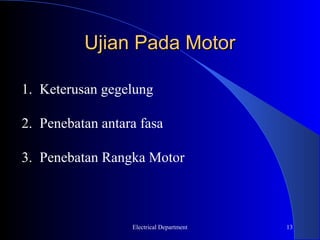

13. Ujian Pada Motor
1. Keterusan gegelung
2. Penebatan antara fasa
3. Penebatan Rangka Motor
Electrical Department 13
