手指運動三次元計測に よる頚髄症スクリーニング手法（SIG-DeMO研究会）
- 1. 手指運動三次元計測による 頚髄症スクリーニング手法 ○加藤花歩1) ，松本渚紗 1)，杉浦裕太1 ) ， 渡辺昌1) ， 斎藤英雄1) ，小山恭史2) ， 藤田浩二2 ) 1 ）慶應義塾大学 2）東京医科歯科大学 第178回ヒューマンインタフェース学会研究会

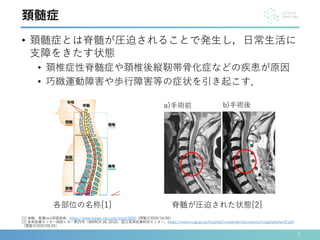

- 2. • 頚髄症とは脊髄が圧迫されることで発生し，日常生活に 支障をきたす状態 • 頚椎症性脊髄症や頚椎後縦靭帯骨化症などの疾患が原因 •巧緻運動障害や歩行障害等の症状を引き起こす． 2 [1] 脊髄，看護roo!用語辞典，https://www.kango-roo.com/word/5025（閲覧日2020/10/06） [2] 長寿医療センター病院レター第25号（MARCH 26, 2010)，国立長寿医療研究センター，https://www.ncgg.go.jp/hospital/iryokankei/documents/hospitalletter25.pdf （閲覧日2020/09/24） 頚髄症 脊髄が圧迫された状態[2] a)手術前 b)手術後 各部位の名称[1]

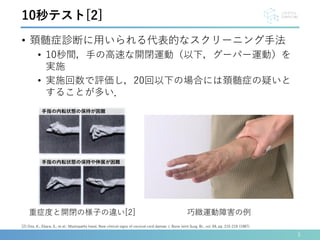

- 3. • 頚髄症診断に用いられる代表的なスクリーニング手法 • 10秒間，手の高速な開閉運動（以下，グーパー運動）を 実施 •実施回数で評価し，20回以下の場合には頚髄症の疑いと することが多い． 3 [2] Ono, K., Ebara, S., et al.: Myelopathy hand. New clinical signs of cervical cord damae; J. Bone Joint Surg. Br., vol. 69, pp. 215-219 (1987). 10秒テスト[2] 重症度と開閉の様子の違い[2] 巧緻運動障害の例 手指の内転状態の保持が困難 手指の内転状態の保持や伸展が困難

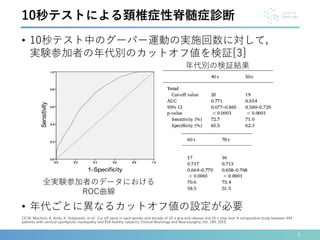

- 4. • 10秒テスト中のグーパー運動の実施回数に対して， 実験参加者の年代別のカットオフ値を検証[3] 4 [3] M.Machino, K. Ando, K. Kobayashi, et al: Cut off value in each gender and decade of 10-s grip and release and 10-s step test: A comparative study between 454 patients with cervical spondylotic myelopathy and 818 healthy subjects, Clinical Neurology and Neurosurgery, Vol. 184, 2019． 10秒テストによる頚椎症性脊髄症診断 全実験参加者のデータにおける ROC曲線 年代別の検証結果 • 年代ごとに異なるカットオフ値の設定が必要

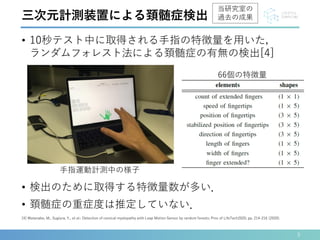

- 5. • 10秒テスト中に取得される手指の特徴量を用いた， ランダムフォレスト法による頚髄症の有無の検出[4] 5 [4] Watanabe,M., Sugiura, Y., et al.: Detection of cervical myelopathy with Leap Motion Sensor by random forests; Proc of LifeTech2020, pp. 214-216 (2020). 三次元計測装置による頚髄症検出 手指運動計測中の様子 • 検出のために取得する特徴量数が多い． • 頚髄症の重症度は推定していない． 66個の特徴量 当研究室の 過去の成果
- 6. • グーパー運動から，頚髄症の有無や重症度を推定 できる，簡便なスクリーニングシステムを実現 • 導入しやすいシステム構成 •日常生活の中で気軽にセルフチェック可能 • 医師による診断を支援 6 目的 セルフチェックの 結果を踏まえて， 病院へ 受診前のセルフチェック

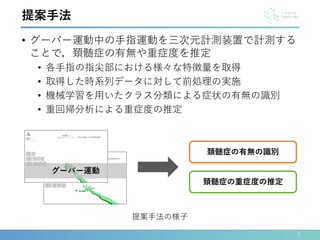

- 7. • グーパー運動中の手指運動を三次元計測装置で計測する ことで，頚髄症の有無や重症度を推定 • 各手指の指尖部における様々な特徴量を取得 •取得した時系列データに対して前処理の実施 • 機械学習を用いたクラス分類による症状の有無の識別 • 重回帰分析による重症度の推定 7 提案手法 頚髄症の有無の識別 頚髄症の重症度の推定 グーパー運動 提案手法の様子

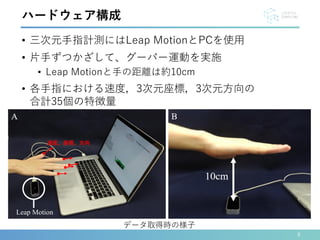

- 8. 8 ハードウェア構成 データ取得時の様子 Leap Motion • 三次元手指計測にはLeapMotionとPCを使用 • 片手ずつかざして、グーパー運動を実施 • Leap Motionと手の距離は約10cm • 各手指における速度，3次元座標，3次元方向の 合計35個の特徴量 速度、座標、方向

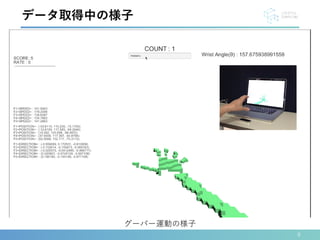

- 9.

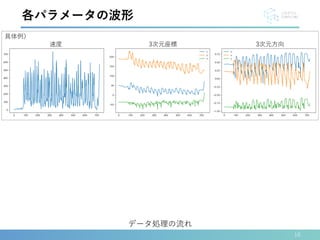

- 10.

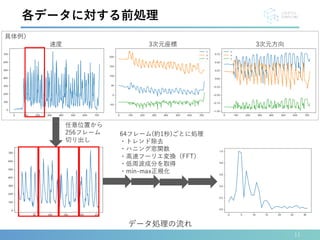

- 11.

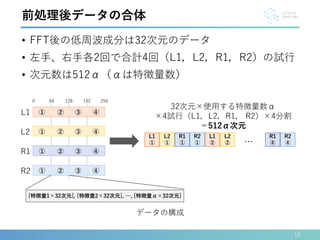

- 12. • FFT後の低周波成分は32次元のデータ • 左手、右手各2回で合計4回（L1，L2，R1，R2）の試行 •次元数は512α（αは特徴量数） 12 前処理後データの合体 32次元×使用する特徴量数α ×4試行（L1，L2，R1， R2）×4分割 ＝512α次元 L1 ① L2 ① R1 ① R2 ① L1 ② L2 ② R1 ④ R2 ④… 640 128 192 256 L1 ① ② ③ ④ R2 ④① ② ③ R1 ④① ② ③ L2 ④① ② ③ [特徴量1×32次元], [特徴量2×32次元], …, [特徴量α×32次元] データの構成

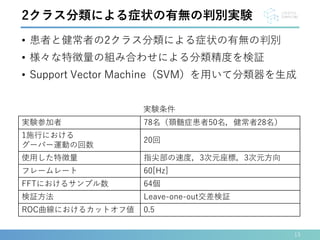

- 13. • 患者と健常者の2クラス分類による症状の有無の判別 • 様々な特徴量の組み合わせによる分類精度を検証 •Support Vector Machine（SVM）を用いて分類器を生成 13 実験参加者 78名（頚髄症患者50名，健常者28名） 1施行における グーパー運動の回数 20回 使用した特徴量 指尖部の速度，3次元座標，3次元方向 フレームレート 60[Hz] FFTにおけるサンプル数 64個 検証方法 Leave-one-out交差検証 ROC曲線におけるカットオフ値 0.5 2クラス分類による症状の有無の判別実験 実験条件

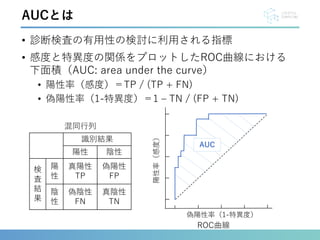

- 14. 識別結果 陽性 陰性 検 査 結 果 陽 性 真陽性 TP 偽陽性 FP 陰 性 偽陰性 FN 真陰性 TN AUCとは • 診断検査の有用性の検討に利用される指標 •感度と特異度の関係をプロットしたROC曲線における 下面積（AUC: area under the curve） • 陽性率（感度）＝TP / (TP + FN) • 偽陽性率（1-特異度）＝1 – TN / (FP + TN) 混同行列 ROC曲線 偽陽性率（1-特異度） AUC 陽性率（感度）

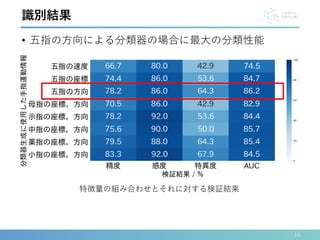

- 15.

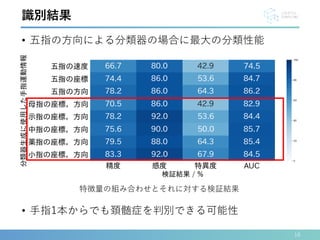

- 16.

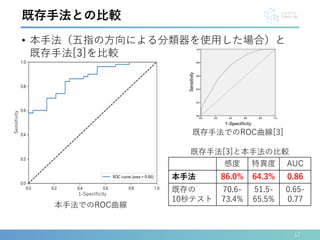

- 17. 17 既存手法との比較 本手法でのROC曲線 • 本手法（五指の方向による分類器を使用した場合）と 既存手法[3]を比較 感度 特異度AUC 本手法 86.0% 64.3% 0.86 既存の 10秒テスト 70.6- 73.4% 51.5- 65.5% 0.65- 0.77 既存手法[3]と本手法の比較 1-Specificity Sensitivity 既存手法でのROC曲線[3]

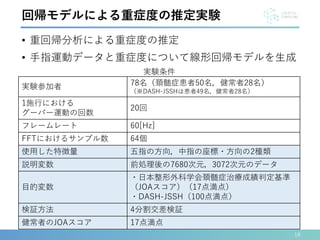

- 18. • 重回帰分析による重症度の推定 • 手指運動データと重症度について線形回帰モデルを生成 18 回帰モデルによる重症度の推定実験 実験参加者78名（頚髄症患者50名，健常者28名） （※DASH-JSSHは患者49名，健常者28名） 1施行における グーパー運動の回数 20回 フレームレート 60[Hz] FFTにおけるサンプル数 64個 使用した特徴量 五指の方向，中指の座標・方向の2種類 説明変数 前処理後の7680次元，3072次元のデータ 目的変数 ・日本整形外科学会頚髄症治療成績判定基準 （JOAスコア）（17点満点） ・DASH-JSSH（100点満点） 検証方法 4分割交差検証 健常者のJOAスコア 17点満点 実験条件

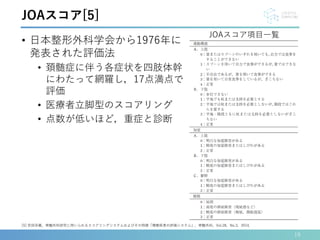

- 19. • 日本整形外科学会から1976年に 発表された評価法 • 頚髄症に伴う各症状を四肢体幹 にわたって網羅し，17点満点で 評価 •医療者立脚型のスコアリング • 点数が低いほど，重症と診断 19 [5] 安田宗義，脊髄外科研究に用いられるスコアリングシステムおよびその特徴「頚椎疾患の評価システム」，脊髄外科，Vol.28，No.3，2014． JOAスコア[5] JOAスコア項目一覧

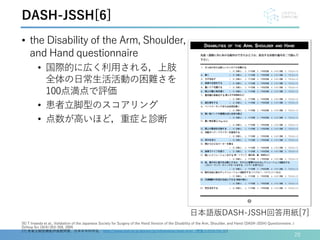

- 20. • the Disabilityof the Arm, Shoulder, and Hand questionnaire • 国際的に広く利用される，上肢 全体の日常生活活動の困難さを 100点満点で評価 • 患者立脚型のスコアリング • 点数が高いほど，重症と診断 20 [6] T Imaeda et al., Validation of the Japanese Society for Surgery of the Hand Version of the Disability of the Arm, Shoulder, and Hand (DASH-JSSH) Questionnaire. J Orthop Sci 10(4):353-359, 2005 [7] 患者立脚型機能評価質問票，日本手外科学会， http://www.jssh.or.jp/doctor/jp/infomation/dash.html（閲覧日2020/09/30） DASH-JSSH[6] 日本語版DASH-JSSH回答用紙[7]

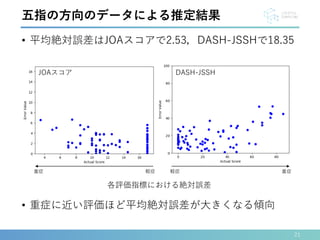

- 21. • 平均絶対誤差はJOAスコアで2.53，DASH-JSSHで18.35 21 五指の方向のデータによる推定結果 • 重症に近い評価ほど平均絶対誤差が大きくなる傾向 JOAスコアDASH-JSSH 各評価指標における絶対誤差 重症 軽症 軽症 重症
- 22. JOAスコア DASH-JSSH 各評価指標における絶対誤差 重症 軽症軽症 重症 • 平均絶対誤差はJOAスコアで2.65，DASH-JSSHで17.89 22 中指の座標・方向のデータによる推定結果 • 手指一本のデータでも重症度を推定できる可能性

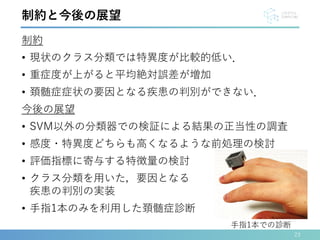

- 23. 制約 • 現状のクラス分類では特異度が比較的低い． • 重症度が上がると平均絶対誤差が増加 •頚髄症症状の要因となる疾患の判別ができない． 今後の展望 • SVM以外の分類器での検証による結果の正当性の調査 • 感度・特異度どちらも高くなるような前処理の検討 • 評価指標に寄与する特徴量の検討 • クラス分類を用いた，要因となる 疾患の判別の実装 • 手指1本のみを利用した頚髄症診断 23 制約と今後の展望 手指1本での診断

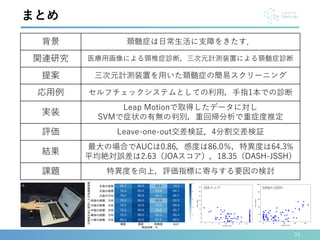

- 24. 24 まとめ 背景 頚髄症は日常生活に支障をきたす． 関連研究 医療用画像による頸椎症診断，三次元計測装置による頚髄症診断 提案三次元計測装置を用いた頚髄症の簡易スクリーニング 応用例 セルフチェックシステムとしての利用，手指1本での診断 実装 Leap Motionで取得したデータに対し SVMで症状の有無の判別，重回帰分析で重症度推定 評価 Leave-one-out交差検証，4分割交差検証 結果 最大の場合でAUCは0.86，感度は86.0％，特異度は64.3% 平均絶対誤差は2.63（JOAスコア），18.35（DASH-JSSH） 課題 特異度を向上，評価指標に寄与する要因の検討 JOAスコア DASH-JSSH
