Intégration Hybris / SAP SAP JAVA Connector PLAN Introduction Solution d’intégration Asynchrone Solution d’intégration Synchrone SAP Java Connector Abréviation : SAP JCO L’objectif: Définir UN middleware QUI assure la communication avec SAP. Supporter l’implémentation des applications Desktop & Web. Caractéristiques SAP JCO : basé sur JNI - Java Native Interface- CE qui permet d’accéder à bibliothèque CPI-C (Common Programming Interface - Communications) . EFFectue des apples à des function En mode inbound (Java client appel BAPI OU RFM) OU outbound (ABAP calls external Java Server). SAP Jco est mutli-Platforms. Architecture SAP JAVA CoNNECTOR SAP JCO BAPI Business Application Programming Interface : des interfaces de programmation normalisées qui permettent aux programmes externes d'avoir accès aux données et aux processus de gestion du système SAP. SAP JCO JAR Etablissement de connexion . Execution des Functions. accès Et La navigation dans les tables. Mapping ENTRE ABAP et JAVa data types. Programmation multithreading. Gestion des exceptions. Développement BAPI Exemple BAPI Stock : Paramètres BAPI INPUT Tester BAPI Dans SAP Télécharger et installer SAP GUI ( SAP logon) : Tester BAPI Dans SAP Configuration SAP GUI ( SAP logon) : Tester BAPI Dans SAP Connexion SAP GUI ( SAP logon) : Tester BAPI Dans SAP Tester BAPI Dans SAP Tester BAPI Dans SAP Configurer DESTINATION RFC L’ajout des extensions SAP Comme DES dépendances de projet dans le fichier localextensions.xml. Création ou modification de l’impex de création de la RFC destination : sap.impex Développer BAPI Dans Hybris Les étapes à suivre : Récupérer Une Connexion. Récupérer La fonction BAPI. Définir les paramètres d’import de la. Fonction BAPI. Exécuter la fonction. Récupérer les paramètres d’Export de la fonction. Récupérer Stock Conclusion L’intégration entre SAP / Hybris S’impose Jour après Jour ; Personne N’est à l’abris de cette mutation. L'intégration SAP / Hybris s’effectue Selon deux mode Synchrone à l’aide de SAP JAVA Connector et Asynchrone à l’aide de DataHUB. SAP JAVA Connector se base Sur la Notion des BAPIs: des interfaces de programmation normalisées qui permettent aux programmes externes d'avoir accès aux données et aux processus de gestion du système SAP. SAP LOGON GUI Permet de Tester les BAPI DANS SAP. Pour plus de détails sur hybris-SAP Solution Integration , Rendez-vous sur : https://wiki.hybris.com/display/release5/Getting+Started+with+hybris-SAP+Solution+Integration MERCI Pour Votre Attention

1. © SQLI GROUP – 2015

2. © SQLI GROUP – 2015 2
Introduction
Solutions d’intégration Hybris / SAP
SAP JAVA Connector
BAPI SAP JAVA Connector
Conclusion

3. © SQLI GROUP – 2015
INTRODUCTION
3
+ PDM : 26%
+ REVENUE : 6 B$
+ ARCT : 3 tiers
+ PRG : ABAP

4. © SQLI GROUP – 2015
SOLUTION D’INTÉGRATION ASYNCHRONE
4
SAP Hybris

5. © SQLI GROUP – 2015

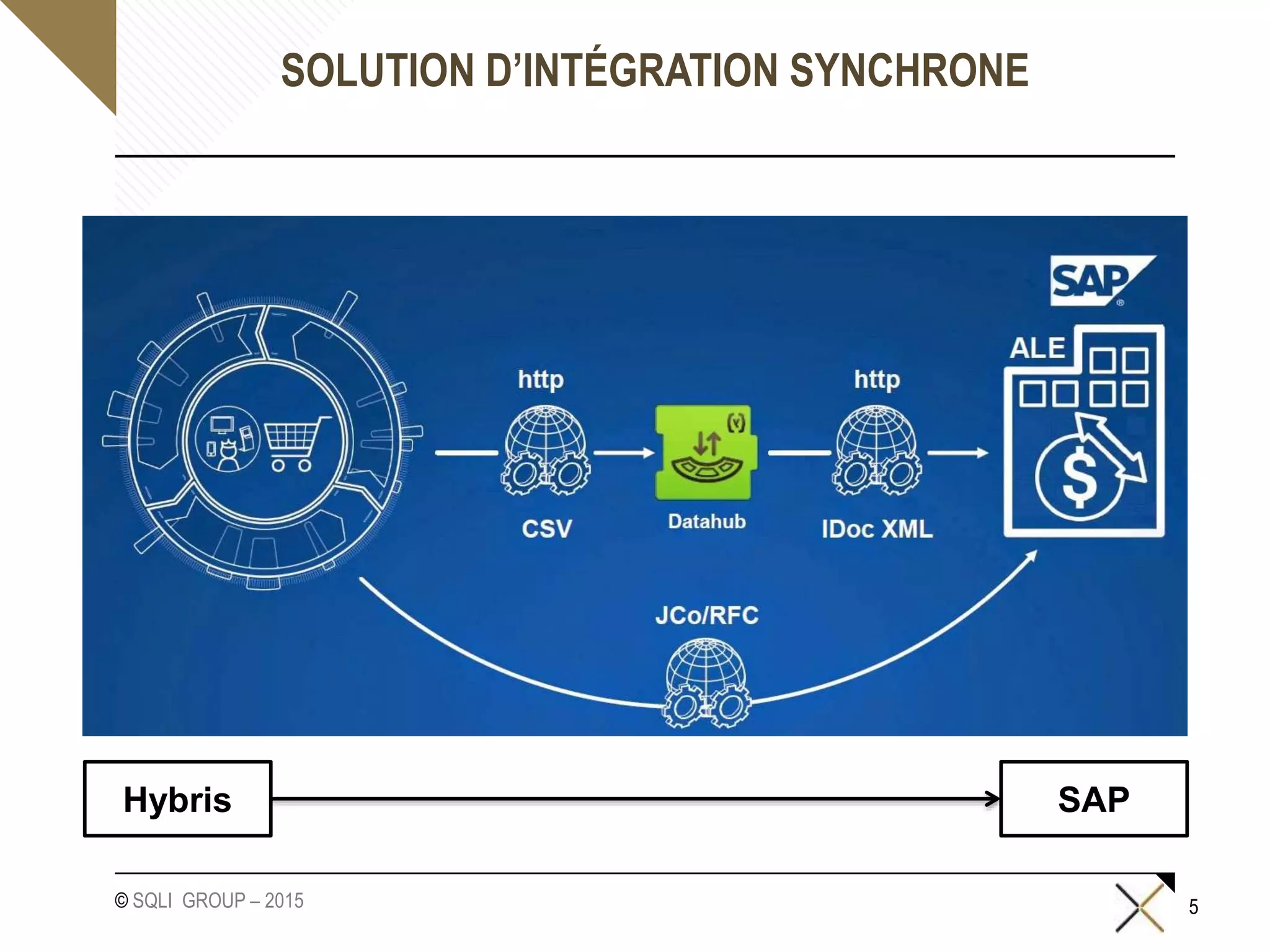

SOLUTION D’INTÉGRATION SYNCHRONE
5
Hybris SAP

6. © SQLI GROUP – 2015
SAP JAVA CONNECTOR
+ABRÉVIATION : SAP JCO
+L’OBJECTIF:
• DÉFINIR UN MIDDLEWARE QUI ASSURE LA COMMUNICATION AVEC SAP.
• SUPPORTER L’IMPLÉMENTATION DES APPLICATIONS DESKTOP & WEB.
+CARACTÉRISTIQUES SAP JCO :
• BASÉ SUR JNI - JAVA NATIVE INTERFACE- CE QUI PERMET D’ACCÉDER À
BIBLIOTHÈQUE CPI-C (COMMON PROGRAMMING INTERFACE -
COMMUNICATIONS) .
• EFFECTUE DES APPLES À DES FUNCTION EN MODE INBOUND (JAVA CLIENT
APPEL BAPI OU RFM) OU OUTBOUND (ABAP CALLS EXTERNAL JAVA SERVER).
• SAP JCO EST MUTLI-PLATFORMS.
6

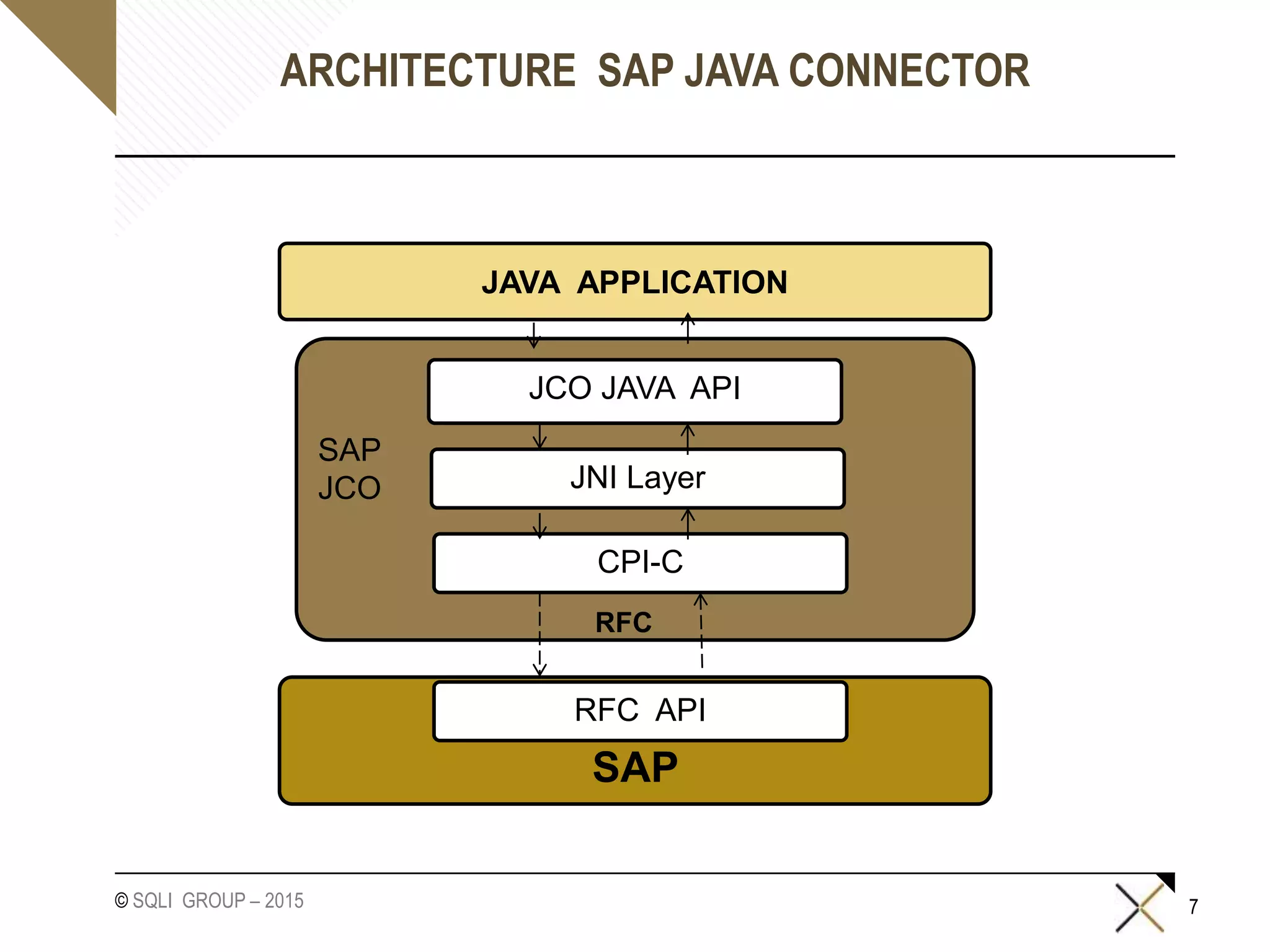

7. © SQLI GROUP – 2015
ARCHITECTURE SAP JAVA CONNECTOR
7
JAVA APPLICATION
SAP
SAP
JCO
JCO JAVA API
JNI Layer
CPI-C
RFC
RFC API

8. © SQLI GROUP – 2015
SAP
SAP JCO BAPI
+BUSINESS APPLICATION PROGRAMMING INTERFACE : des interfaces de
programmation normalisées qui permettent aux programmes externes d'avoir accès
aux données et aux processus de gestion du système SAP.
8
Business Object
BAPI
BAPI
Function Builder
Function Module
Function Module
RFC Access

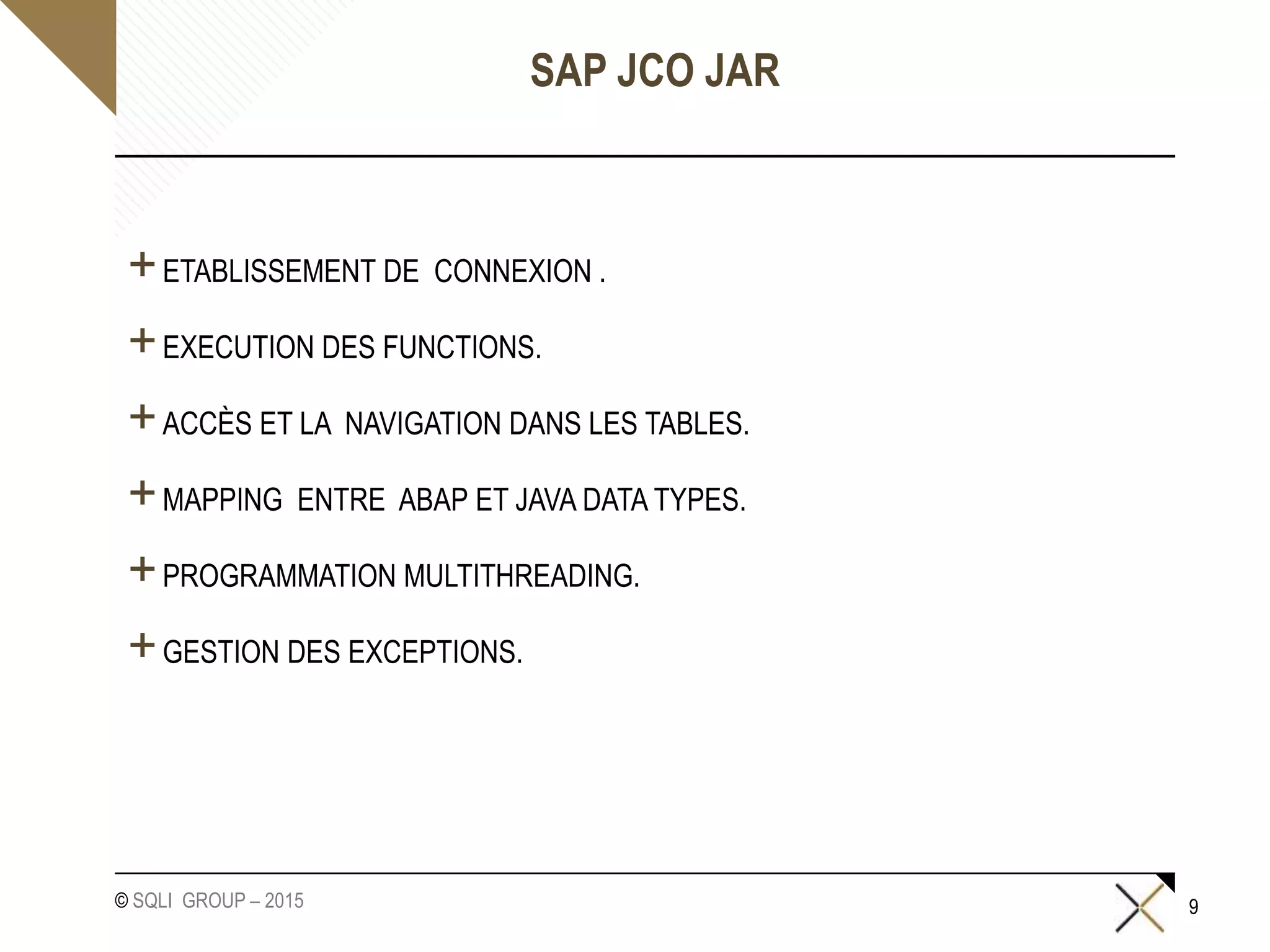

9. © SQLI GROUP – 2015
SAP JCO JAR
+ETABLISSEMENT DE CONNEXION .
+EXECUTION DES FUNCTIONS.
+ACCÈS ET LA NAVIGATION DANS LES TABLES.
+MAPPING ENTRE ABAP ET JAVA DATA TYPES.
+PROGRAMMATION MULTITHREADING.
+GESTION DES EXCEPTIONS.
9

10. © SQLI GROUP – 2015

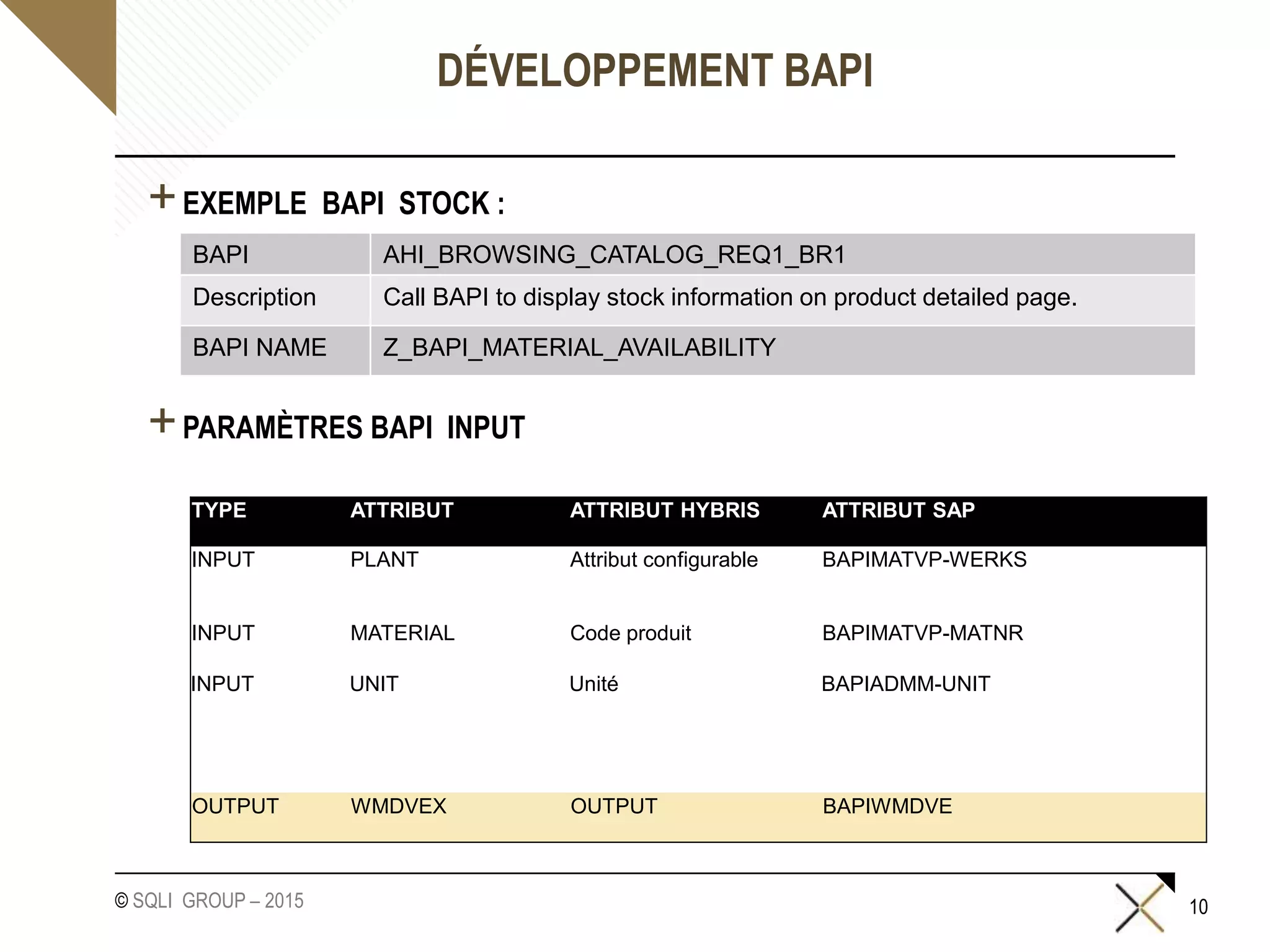

+EXEMPLE BAPI STOCK :
+PARAMÈTRES BAPI INPUT
10
DÉVELOPPEMENT BAPI
BAPI AHI_BROWSING_CATALOG_REQ1_BR1
Description Call BAPI to display stock information on product detailed page.
BAPI NAME Z_BAPI_MATERIAL_AVAILABILITY
TYPE ATTRIBUT ATTRIBUT HYBRIS ATTRIBUT SAP
INPUT PLANT Attribut configurable BAPIMATVP-WERKS
INPUT MATERIAL Code produit BAPIMATVP-MATNR
INPUT UNIT Unité BAPIADMM-UNIT
OUTPUT WMDVEX OUTPUT BAPIWMDVE

11. © SQLI GROUP – 2015

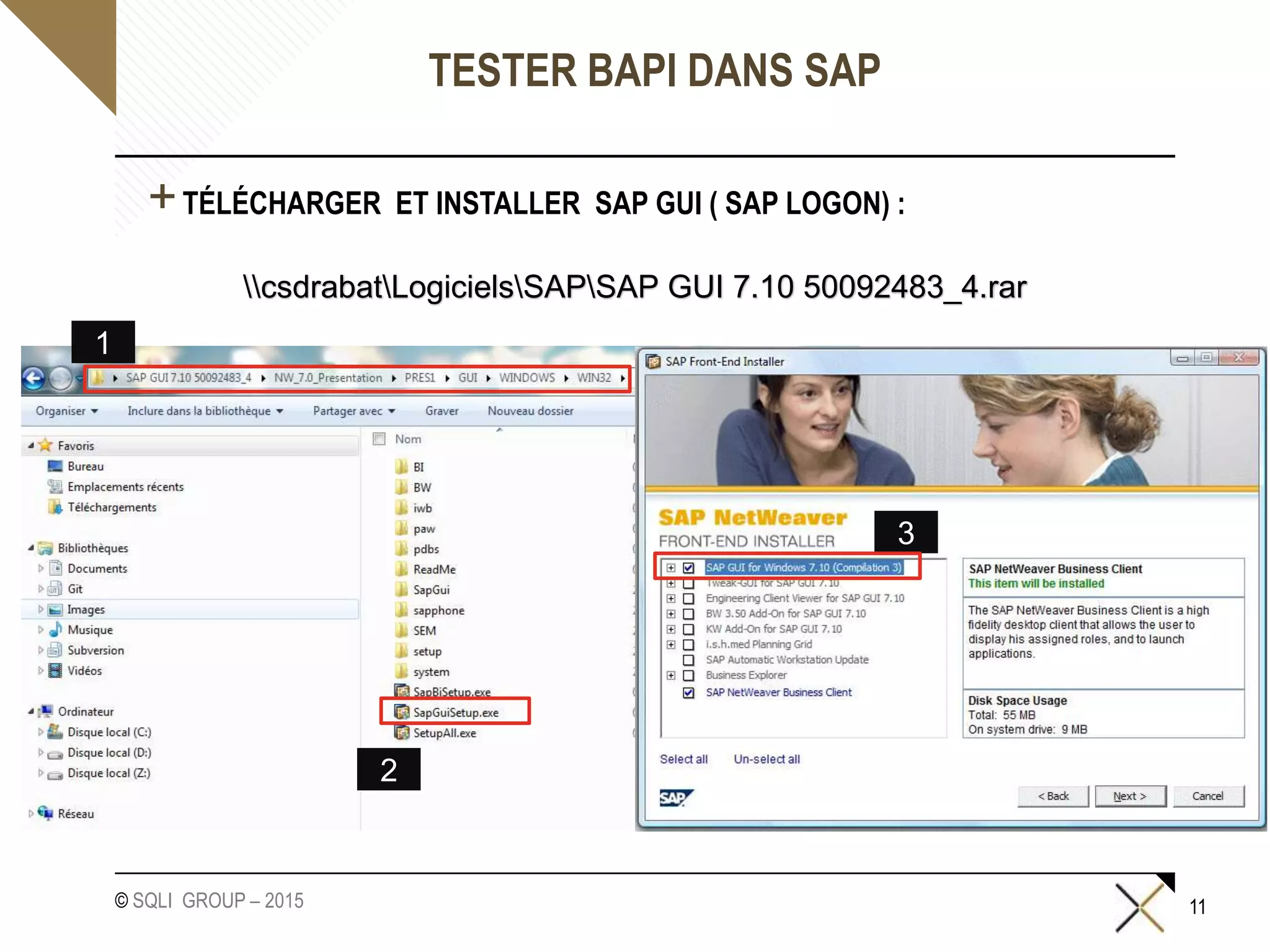

TESTER BAPI DANS SAP
+TÉLÉCHARGER ET INSTALLER SAP GUI ( SAP LOGON) :
11
csdrabatLogicielsSAPSAP GUI 7.10 50092483_4.rar
1
2
3

12. © SQLI GROUP – 2015

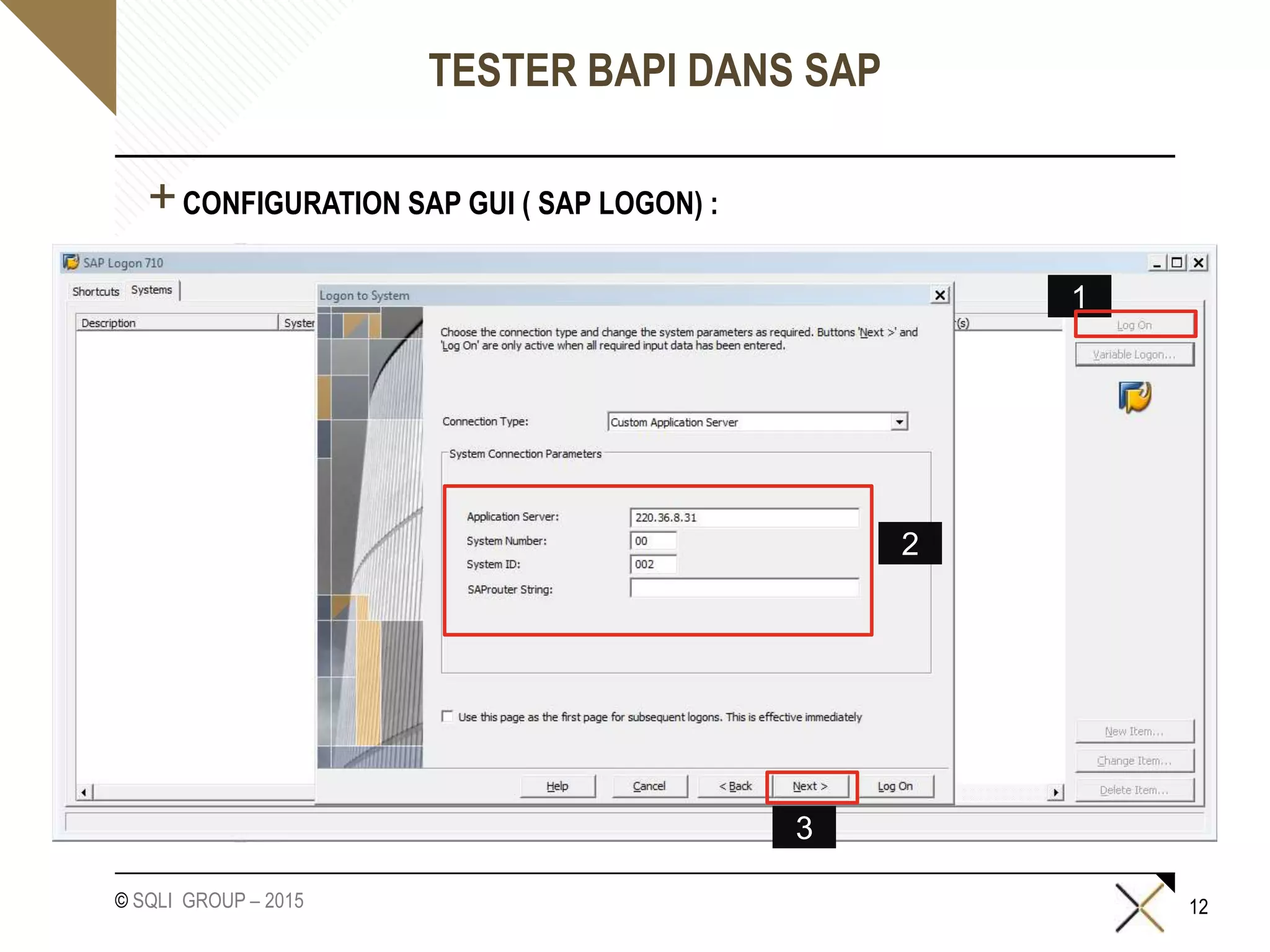

TESTER BAPI DANS SAP
+CONFIGURATION SAP GUI ( SAP LOGON) :
12
1
2
3

13. © SQLI GROUP – 2015
TESTER BAPI DANS SAP
+CONNEXION SAP GUI ( SAP LOGON) :
13
2

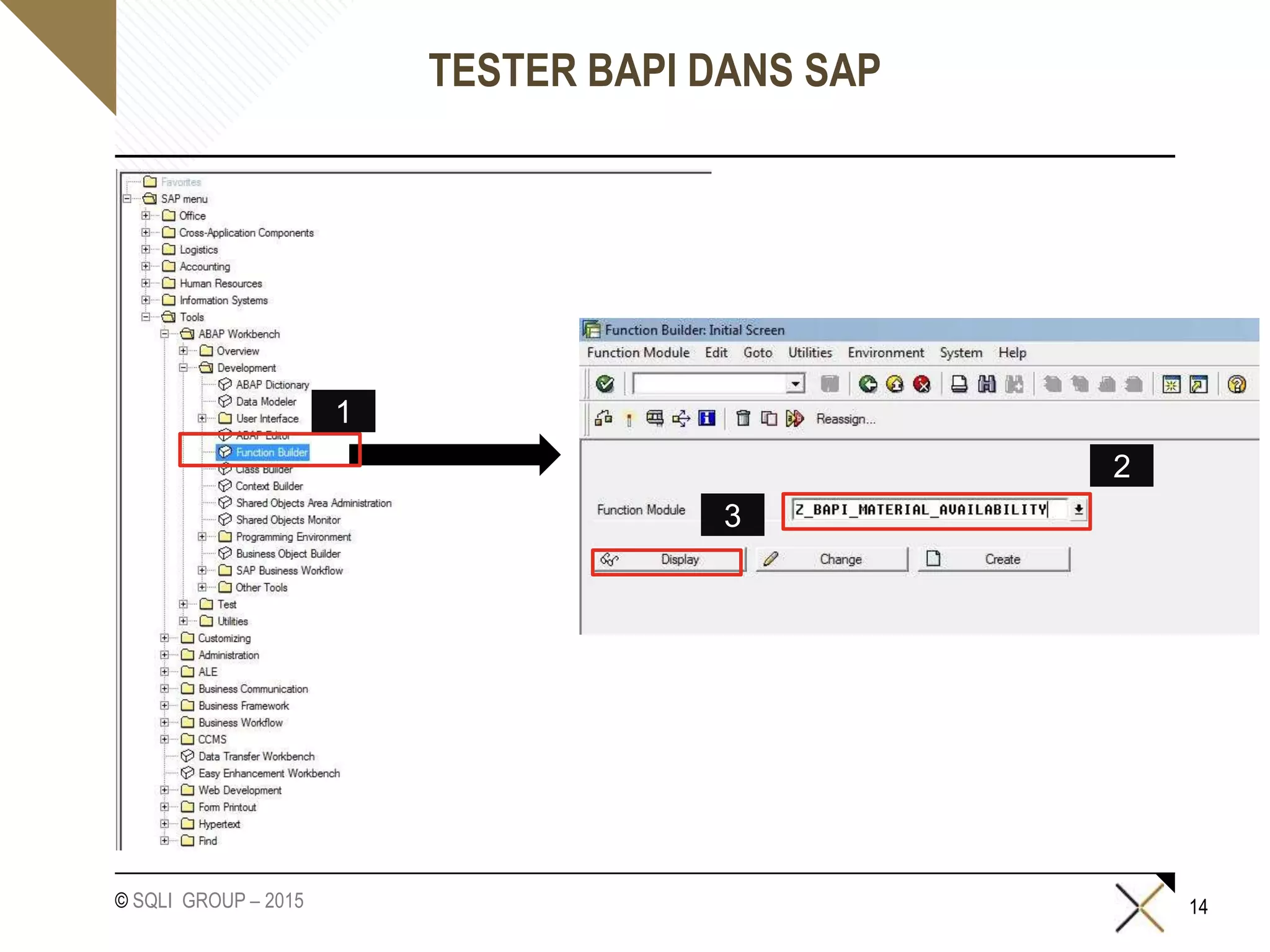

14. © SQLI GROUP – 2015
TESTER BAPI DANS SAP
14
1
2
3

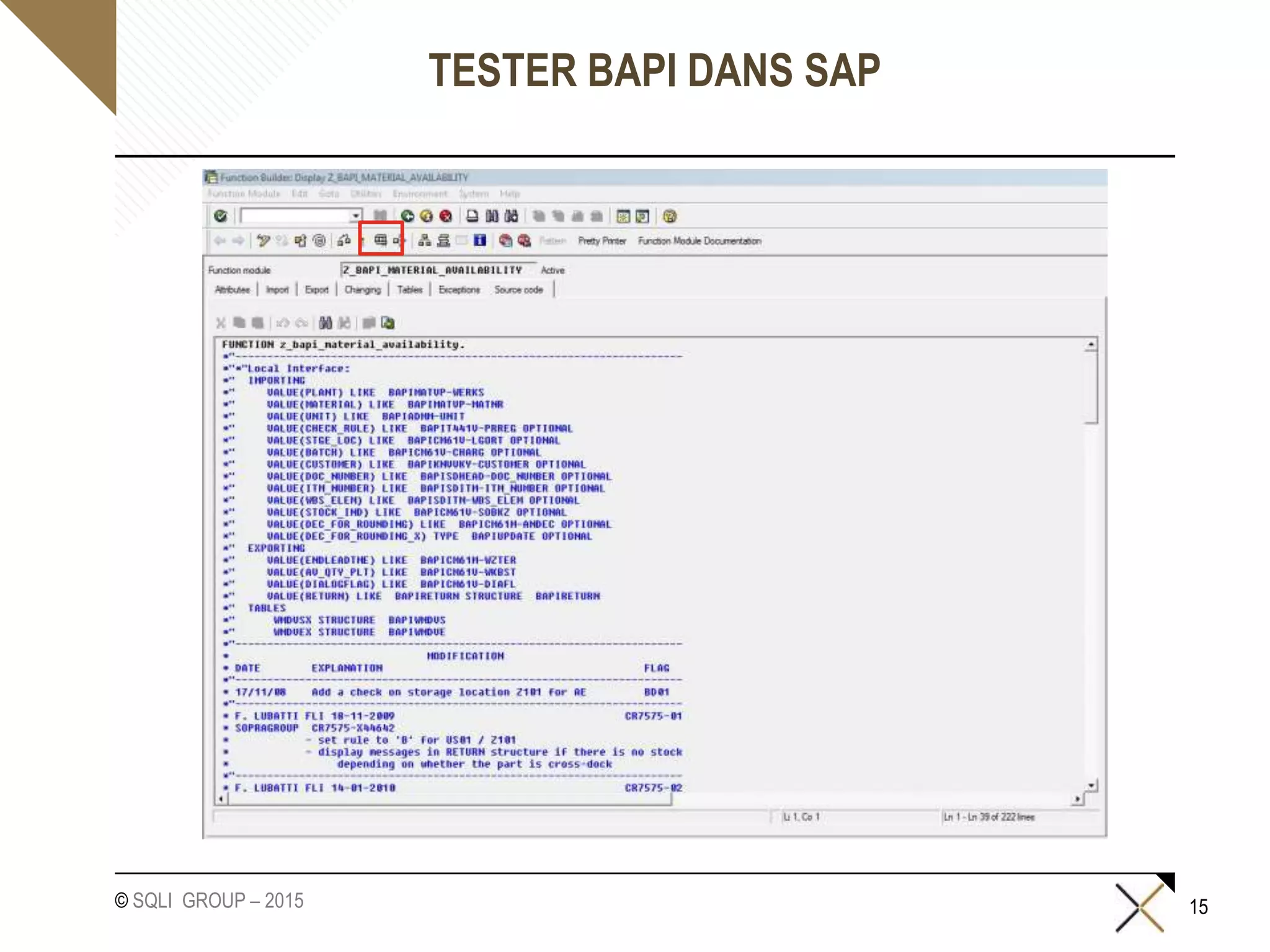

15. © SQLI GROUP – 2015
TESTER BAPI DANS SAP
15

16. © SQLI GROUP – 2015

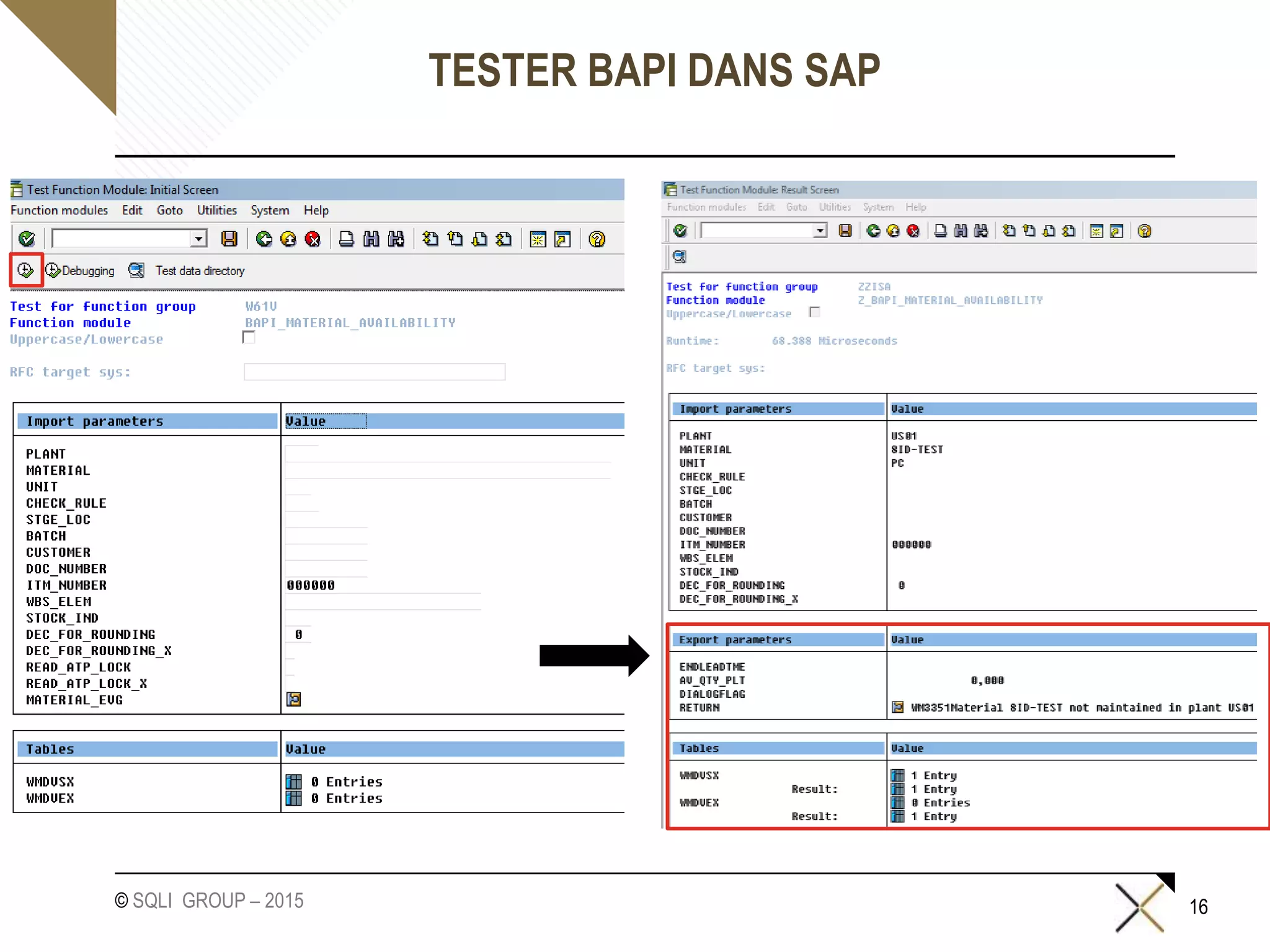

TESTER BAPI DANS SAP
16

17. © SQLI GROUP – 2015
CONFIGURER DESTINATION RFC
+ L’AJOUT DES EXTENSIONS SAP COMME DES DÉPENDANCES DE PROJET DANS LE
FICHIER LOCALEXTENSIONS.XML.
+ CRÉATION OU MODIFICATION DE L’IMPEX DE CRÉATION DE LA RFC DESTINATION :
SAP.IMPEX
17

18. © SQLI GROUP – 2015

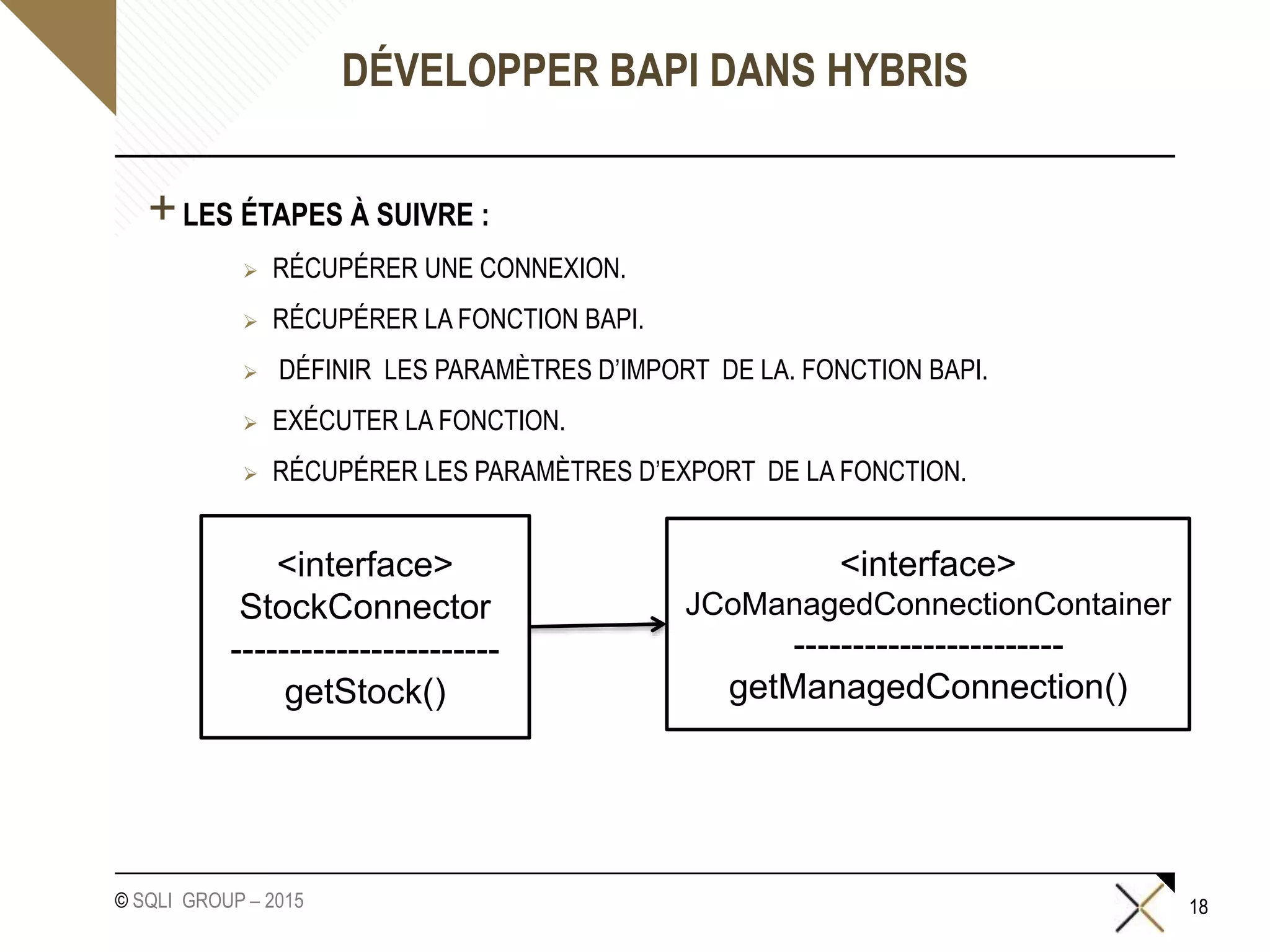

DÉVELOPPER BAPI DANS HYBRIS
+LES ÉTAPES À SUIVRE :
 RÉCUPÉRER UNE CONNEXION.
 RÉCUPÉRER LA FONCTION BAPI.
 DÉFINIR LES PARAMÈTRES D’IMPORT DE LA. FONCTION BAPI.
 EXÉCUTER LA FONCTION.
 RÉCUPÉRER LES PARAMÈTRES D’EXPORT DE LA FONCTION.
18
<interface>
JCoManagedConnectionContainer
-----------------------
getManagedConnection()
<interface>
StockConnector
-----------------------
getStock()

19. © SQLI GROUP – 2015 19
RÉCUPÉRER STOCK

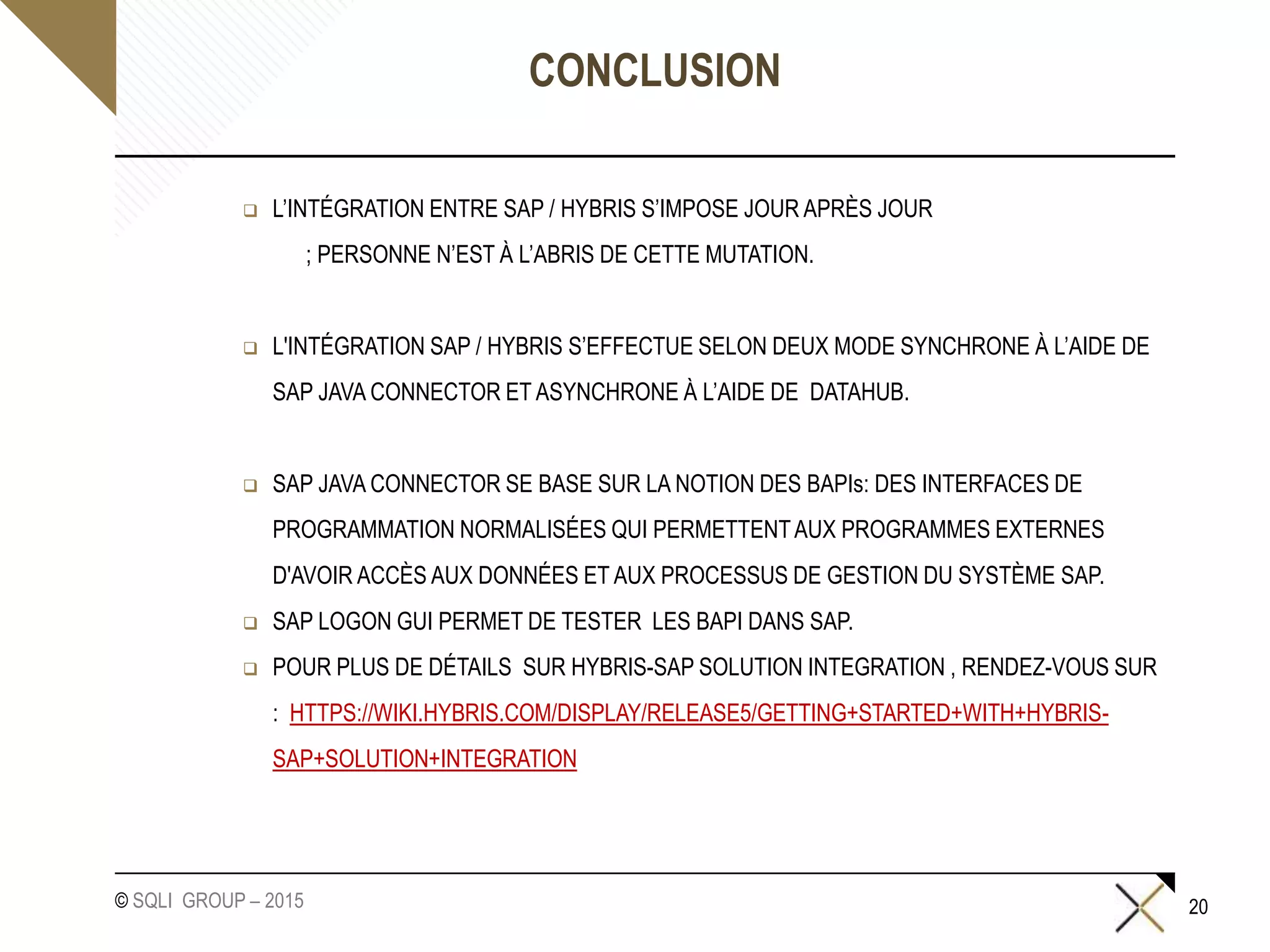

20. © SQLI GROUP – 2015
CONCLUSION
 L’INTÉGRATION ENTRE SAP / HYBRIS S’IMPOSE JOUR APRÈS JOUR
; PERSONNE N’EST À L’ABRIS DE CETTE MUTATION.
 L'INTÉGRATION SAP / HYBRIS S’EFFECTUE SELON DEUX MODE SYNCHRONE À L’AIDE DE
SAP JAVA CONNECTOR ET ASYNCHRONE À L’AIDE DE DATAHUB.
 SAP JAVA CONNECTOR SE BASE SUR LA NOTION DES BAPIs: DES INTERFACES DE
PROGRAMMATION NORMALISÉES QUI PERMETTENTAUX PROGRAMMES EXTERNES
D'AVOIR ACCÈS AUX DONNÉES ET AUX PROCESSUS DE GESTION DU SYSTÈME SAP.
 SAP LOGON GUI PERMET DE TESTER LES BAPI DANS SAP.
 POUR PLUS DE DÉTAILS SUR HYBRIS-SAP SOLUTION INTEGRATION , RENDEZ-VOUS SUR
: HTTPS://WIKI.HYBRIS.COM/DISPLAY/RELEASE5/GETTING+STARTED+WITH+HYBRIS-
SAP+SOLUTION+INTEGRATION
20
