Sơ đồ điện xe honda

Sơ đồ điện xe honda

• 1.
  TÌM HIỂU VỀSƠ ĐỒ MẠCH ĐIỆN XE HONDA
• 4.

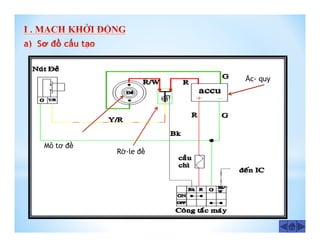

  Mô tơ đề Rờ-leđề Ắc- quy
• 5.

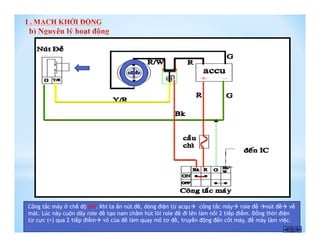

  Công tắc máyở chế độ ON. Khi ta ấn nút đề, dòng điện từ acqu công tắc máy role đề nút đề về mát. Lúc này cuộn dây role đề tạo nam châm hút lõi role đề đi lên làm nối 2 tiếp điểm. Đồng thời điện từ cực (+) qua 2 tiếp điểm vỏ của đề làm quay mô tơ đề, truyền động đến cốt máy, để máy làm việc.
• 6.

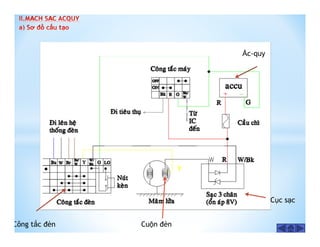

  Công tắc đènCuộn đèn Cục sạc Ắc-quy
• 7.

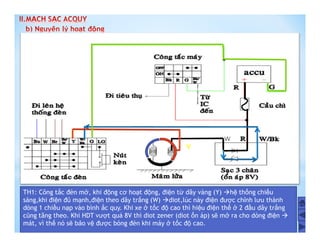

  TH1: Công tắcđèn mở, khi động cơ hoạt động, điện từ dây vàng (Y) hệ thống chiếu sáng,khi điện đủ mạnh,điện theo dây trắng (W) diot,lúc này điện được chỉnh lưu thành dòng 1 chiều nạp vào bình ắc quy. Khi xe ở tốc độ cao thì hiệu điện thế ở 2 đầu dây trắng cũng tăng theo. Khi HDT vượt quá 8V thì diot zener (diot ổn áp) sẽ mở ra cho dòng điện  mát, vì thế nó sẽ bảo vệ được bóng đèn khi máy ở tốc độ cao.
• 8.

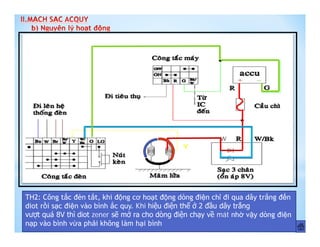

  TH2: Công tắcđèn tắt, khi động cơ hoạt động dòng điện chỉ đi qua dây trắng đến diot rồi sạc điện vào bình ắc quy. Khi hiệu điện thế ở 2 đầu dây trắng vượt quá 8V thì diot zener sẽ mở ra cho dòng điện chạy về mát nhờ vậy dòng điện nạp vào bình vừa phải không làm hại bình
• 9.

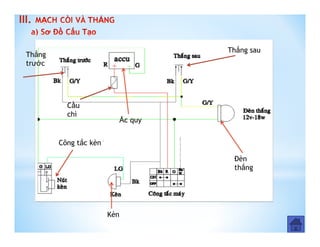

  III. Thắng trước Thắng sau Đèn thắng Công tắckèn Kèn Cầu chì Ắc quy
• 10.

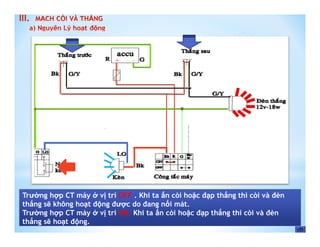

  Trường hợp CTmáy ở vị trí OFF . Khi ta ấn còi hoặc đạp thắng thì còi và đèn thắng sẽ không hoạt động được do đang nối mát. Trường hợp CT máy ở vị trí ON. Khi ta ấn còi hoặc đạp thắng thì còi và đèn thắng sẽ hoạt động. III.
• 11.

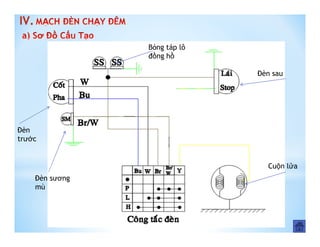

  IV. Đèn sau Đèn trước Đèn sương mù Bóngtáp lô đồng hồ Cuộn lửa
• 12.

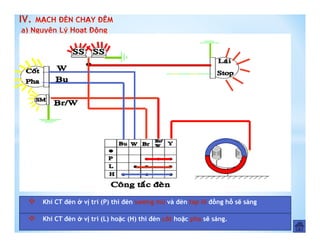

  IV.  Khi CTđèn ở vị trí (P) thì đèn sương mù và đèn táp lô đồng hồ sẽ sáng  Khi CT đèn ở vị trí (L) hoặc (H) thì đèn cốt hoặc pha sẽ sáng.
• 13.

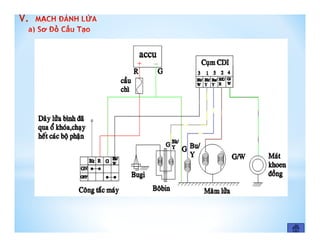

  V.
• 14.

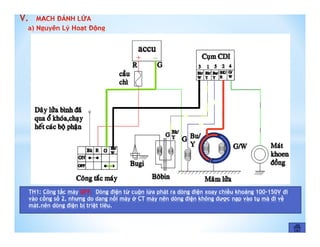

  V. TH1: Công tắcmáy OFF. Dòng điện từ cuộn lửa phát ra dòng điện xoay chiều khoảng 100-150V đi vào cổng số 2, nhưng do dang nối máy ở CT máy nên dòng điện không được nạp vào tụ mà đi về mát.nên dòng điện bị triệt tiêu.
• 15.

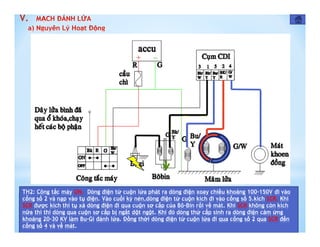

  TH2: Công tắcmáy ON. Dòng điện từ cuộn lửa phát ra dòng điện xoay chiều khoảng 100-150V đi vào cổng số 2 và nạp vào tụ điện. Vào cuối kỳ nén,dòng điện từ cuộn kích đi vào cổng số 5.kích SCR. Khi SCR được kích thì tụ xả dòng điện đi qua cuộn sơ cấp của Bô-Bin rồi về mát. Khi SCR không còn kích nữa thì thì dòng qua cuộn sơ cấp bị ngắt dột ngột. Khi đó dòng thứ cấp sinh ra dòng điện cảm ứng khoảng 20-30 KV làm Bu-Gi đánh lửa. Đồng thời dòng điện từ cuộn lửa đi qua cổng số 2 qua SCR đến cổng số 4 và về mát. V.
• 17.

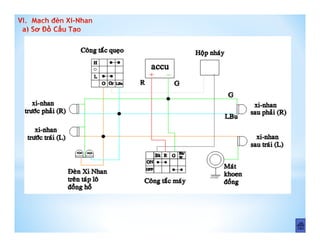

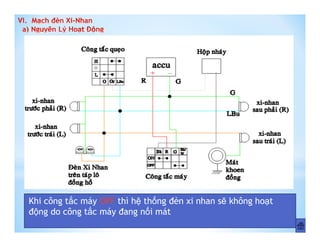

  Khi công tắcmáy OFF thì hệ thống đèn xi nhan sẽ không hoạt động do công tắc máy đang nối mát
• 18.

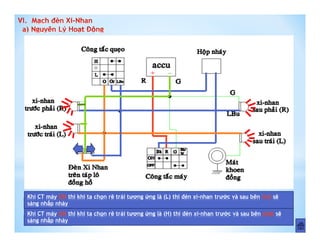

  Khi CT máyON thì khi ta chọn rẽ trái tương ứng là (L) thì đèn xi-nhan trước và sau bên trái sẽ sáng nhấp nháy Khi CT máy ON thì khi ta chọn rẽ trái tương ứng là (H) thì đèn xi-nhan trước và sau bên phải sẽ sáng nhấp nháy
