INTEGRAZIONE DI SISTEMI
METODI E APPROCCIO AL PROBLEMA

Progetto Formazione - RLS Autore/i Antonio Musarra antonio.musarra@gmail.com
Blog: http://musarra.wordpress.com
Oggetto Integrazione di Sistemi D. Rilascio 31/03/2010
Revisione 1.1 – 06/04/2010

31 Marzo 2010 Sessione introduttiva

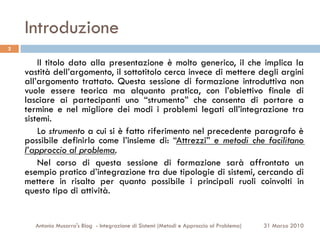

Introduzione
2

Il titolo dato alla presentazione è molto generico, il che implica la
vastità dell’argomento, il sottotitolo cerca invece di mettere degli argini
all’argomento trattato. Questa sessione di formazione introduttiva non
vuole essere teorica ma alquanto pratica, con l’obiettivo finale di
lasciare ai partecipanti uno “strumento” che consenta di portare a
termine e nel migliore dei modi i problemi legati all’integrazione tra
sistemi.
Lo strumento a cui si è fatto riferimento nel precedente paragrafo è
possibile definirlo come l’insieme di: “Attrezzi” e metodi che facilitano
l’approccio al problema.
Nel corso di questa sessione di formazione sarà affrontato un
esempio pratico d’integrazione tra due tipologie di sistemi, cercando di
mettere in risalto per quanto possibile i principali ruoli coinvolti in
questo tipo di attività.

Antonio Musarra's Blog - Integrazione di Sistemi (Metodi e Approccio al Problema) 31 Marzo 2010

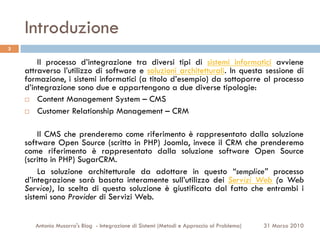

Introduzione
3

Il processo d’integrazione tra diversi tipi di sistemi informatici avviene
attraverso l’utilizzo di software e soluzioni architetturali. In questa sessione di
formazione, i sistemi informatici (a titolo d’esempio) da sottoporre al processo
d’integrazione sono due e appartengono a due diverse tipologie:
¨  Content Management System – CMS

¨  Customer Relationship Management – CRM

Il CMS che prenderemo come riferimento è rappresentato dalla soluzione
software Open Source (scritto in PHP) Joomla, invece il CRM che prenderemo
come riferimento è rappresentato dalla soluzione software Open Source
(scritto in PHP) SugarCRM.
La soluzione architetturale da adottare in questo “semplice” processo
d’integrazione sarà basata interamente sull’utilizzo dei Servizi Web (o Web
Service), la scelta di questa soluzione è giustificata dal fatto che entrambi i
sistemi sono Provider di Servizi Web.


L’oggetto dell’integrazione

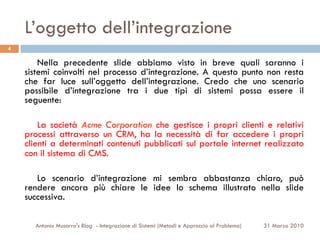

4

Nella precedente slide abbiamo visto in breve quali saranno i
sistemi coinvolti nel processo d’integrazione. A questo punto non resta
che far luce sull’oggetto dell’integrazione. Credo che uno scenario
possibile d’integrazione tra i due tipi di sistemi possa essere il
seguente:

La società Acme Corporation che gestisce i propri clienti e relativi
processi attraverso un CRM, ha la necessità di far accedere i propri
clienti a determinati contenuti pubblicati sul portale internet realizzato
con il sistema di CMS.

Lo scenario d’integrazione mi sembra abbastanza chiaro, può
rendere ancora più chiare le idee lo schema illustrato nella slide
successiva.

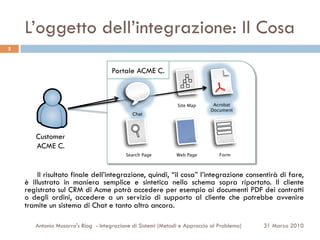

L’oggetto dell’integrazione: Il Cosa
5

Portale ACME C.

Site Map Acrobat
Document
Chat

Customer
ACME C.
Search Page Web Page Form

Il risultato finale dell’integrazione, quindi, “il cosa” l’integrazione consentirà di fare,
è illustrato in maniera semplice e sintetica nello schema sopra riportato. Il cliente
registrato sul CRM di Acme potrà accedere per esempio ai documenti PDF dei contratti
o degli ordini, accedere a un servizio di supporto al cliente che potrebbe avvenire
tramite un sistema di Chat e tanto altro ancora.

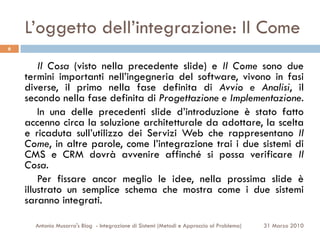

L’oggetto dell’integrazione: Il Come
6

Il Cosa (visto nella precedente slide) e Il Come sono due
termini importanti nell’ingegneria del software, vivono in fasi
diverse, il primo nella fase definita di Avvio e Analisi, il
secondo nella fase definita di Progettazione e Implementazione.
In una delle precedenti slide d’introduzione è stato fatto
accenno circa la soluzione architetturale da adottare, la scelta
e ricaduta sull’utilizzo dei Servizi Web che rappresentano Il
Come, in altre parole, come l’integrazione trai i due sistemi di
CMS e CRM dovrà avvenire affinché si possa verificare Il
Cosa.
Per fissare ancor meglio le idee, nella prossima slide è
illustrato un semplice schema che mostra come i due sistemi
saranno integrati.

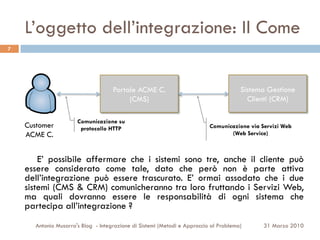

7

Portale ACME C. Sistema Gestione
(CMS) Clienti (CRM)

Comunicazione su
Customer protocollo HTTP Comunicazione via Servizi Web
ACME C. (Web Service)

E’ possibile affermare che i sistemi sono tre, anche il cliente può
essere considerato come tale, dato che però non è parte attiva
dell’integrazione può essere trascurato. E’ ormai assodato che i due
sistemi (CMS & CRM) comunicheranno tra loro fruttando i Servizi Web,
ma quali dovranno essere le responsabilità di ogni sistema che
partecipa all’integrazione ?

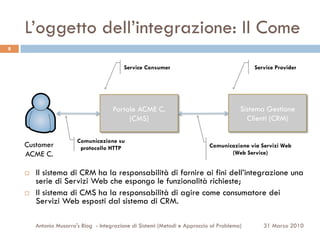

8

Service Consumer Service Provider

Portale ACME C. Sistema Gestione
(CMS) Clienti (CRM)

Comunicazione su
Customer protocollo HTTP Comunicazione via Servizi Web
ACME C. (Web Service)

¨  Il sistema di CRM ha la responsabilità di fornire ai fini dell’integrazione una
serie di Servizi Web che espongo le funzionalità richieste;
¨  Il sistema di CMS ha la responsabilità di agire come consumatore dei
Servizi Web esposti dal sistema di CRM.


Conoscere i sistemi da integrare
9

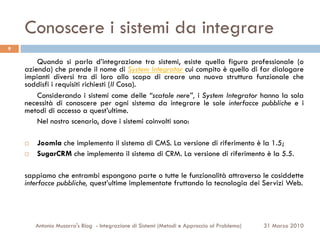

Quando si parla d’integrazione tra sistemi, esiste quella figura professionale (o
azienda) che prende il nome di System Integrator cui compito è quello di far dialogare
impianti diversi tra di loro allo scopo di creare una nuova struttura funzionale che
soddisfi i requisiti richiesti (Il Cosa).
Considerando i sistemi come delle “scatole nere”, i System Integrator hanno la sola
necessità di conoscere per ogni sistema da integrare le sole interfacce pubbliche e i
metodi di accesso a quest’ultime.
Nel nostro scenario, dove i sistemi coinvolti sono:

¨  Joomla che implementa il sistema di CMS. La versione di riferimento è la 1.5;
¨  SugarCRM che implementa il sistema di CRM. La versione di riferimento è la 5.5.

sappiamo che entrambi espongono parte o tutte le funzionalità attraverso le cosiddette
interfacce pubbliche, quest’ultime implementate fruttando la tecnologia dei Servizi Web.


10

Sullo scenario descritto nelle precedenti slide, ipotizziamo di ricoprire il
ruolo di System Integrator e Owner del sistema CMS (Joomla). In qualità di
Owner del sistema CMS dobbiamo essere in grado di sviluppare il
componente (potrebbero essere più di uno) software che soddisfi il requisito
funzionale descritto precedentemente nelle slide 4 e 5.
Per quanto riguarda invece il sistema CRM (agiamo quindi come System
Integrator), siamo tenuti a conoscere la sola interfaccia pubblica (realizzata
attraverso i Servizi Web) di cui è disponibile ampia documentazione.
Vediamo in breve quali sono le azioni “di sviluppo” da compiere sui due
sistemi:
¨  CRM: Nessuna azione di sviluppo da intraprendere;

¨  CMS: Sviluppo di un componente software che consenta di colloquiare con
il sistema di CRM (attraverso i Servizi Web) affinché il cliente possa
autenticarsi e accedere ai propri contenuti. Ricordiamo che le informazioni sul
cliente sono di proprietà del CRM, quest’ultimo diviene quindi l’attore
principale del processo di autenticazione.


11

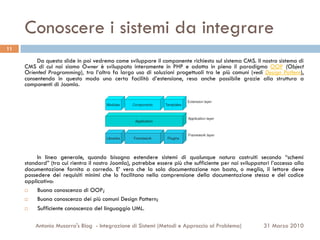

Da questa slide in poi vedremo come sviluppare il componente richiesto sul sistema CMS. Il nostro sistema di
CMS di cui noi siamo Owner è sviluppato interamente in PHP e adotta in pieno il paradigma OOP (Object
Oriented Programming), tra l’altro fa largo uso di soluzioni progettuali tra le più comuni (vedi Design Pattern),
consentendo in questo modo una certa facilità d’estensione, resa anche possibile grazie alla struttura a
componenti di Joomla.

In linea generale, quando bisogna estendere sistemi di qualunque natura costruiti secondo “schemi
standard” (tra cui rientra il nostro Joomla), potrebbe essere più che sufficiente per noi sviluppatori l’accesso alla
documentazione fornita a corredo. E’ vero che la sola documentazione non basta, o meglio, il lettore deve
possedere dei requisiti minimi che lo facilitano nella comprensione della documentazione stessa e del codice
applicativo:
¨  Buona conoscenza di OOP;
¨  Buona conoscenza dei più comuni Design Pattern;
¨  Sufficiente conoscenza del linguaggio UML.


12

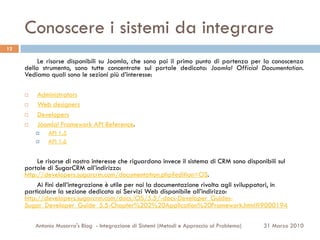

Le risorse disponibili su Joomla, che sono poi il primo punto di partenza per la conoscenza
dello strumento, sono tutte concentrate sul portale dedicato: Joomla! Official Documentation.
Vediamo quali sono le sezioni più d’interesse:

¨  Administrators
¨  Web designers
¨  Developers
¨  Joomla! Framework API Reference.
¤  API 1.5
¤  API 1.6

Le risorse di nostro interesse che riguardano invece il sistema di CRM sono disponibili sul
portale di SugarCRM all’indirizzo:
http://developers.sugarcrm.com/documentation.php?edition=OS.
Ai fini dell’integrazione è utile per noi la documentazione rivolta agli sviluppatori, in
particolare la sezione dedicata ai Servizi Web disponibile all’indirizzo:
http://developers.sugarcrm.com/docs/OS/5.5/-docs-Developer_Guides-
Sugar_Developer_Guide_5.5-Chapter%202%20Application%20Framework.html#9000194


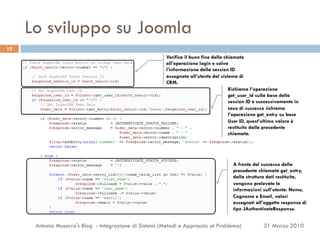

Lo sviluppo su Joomla
13

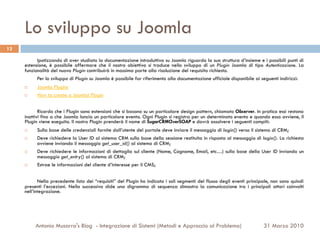

Ipotizzando di aver studiato la documentazione introduttiva su Joomla riguardo la sua struttura d’insieme e i possibili punti di
estensione, è possibile affermare che il nostro obiettivo si traduce nello sviluppo di un Plugin Joomla di tipo Autenticazione. La
funzionalità del nuovo Plugin contribuirà in massima parte alla risoluzione del requisito richiesto.
Per lo sviluppo di Plugin su Joomla è possibile far riferimento alla documentazione ufficiale disponibile ai seguenti indirizzi:
¨  Joomla Plugins
¨  How to create a Joomla! Plugin

Ricordo che i Plugin sono estensioni che si basano su un particolare design pattern, chiamato Observer. In pratica essi restano
inattivi fino a che Joomla lancia un particolare evento. Ogni Plugin si registra per un determinato evento e quando esso avviene, il
Plugin viene eseguito. Il nostro Plugin prenderà il nome di SugarCRMOverSOAP e dovrà assolvere i seguenti compiti:
¨  Sulla base delle credenziali fornite dall’utente del portale deve inviare il messaggio di login() verso il sistema di CRM;
¨  Deve richiedere la User ID al sistema CRM sulla base della sessione restituita in risposta al messaggio di login(). La richiesta
avviene inviando il messaggio get_user_id() al sistema di CRM;
¨  Deve richiedere le informazioni di dettaglio sul cliente (Nome, Cognome, Email, etc…) sulla base della User ID inviando un
messaggio get_entry() al sistema di CRM;
¨  Estrae le informazioni del cliente d’interesse per il CMS;

Nella precedente lista dei “requisiti” del Plugin ho indicato i soli segmenti del flusso degli eventi principale, non sono quindi
presenti l’eccezioni. Nella successiva slide una digramma di sequenza dimostra la comunicazione tra i principali attori coinvolti
nell’integrazione.


14

Sull’evento di Autenticazione
(onAuthenticate) scatenato da Joomla viene
istanziato il nostro Plugin.

Web Service API’s del sistema di CRM
SugarCRM

Scambio dei messaggi tra il sistema Joomla
(attraverso il Plugin) e il sistema di CRM
SugarCRM. Lo scambio dei messaggi
avviene tramite protocollo SOAP.

Qualora il cliente è al suo primo accesso al
portale, sarà creato come utente del sistema
di CMS, condizione necessaria imposta dal
CMS stesso.


15

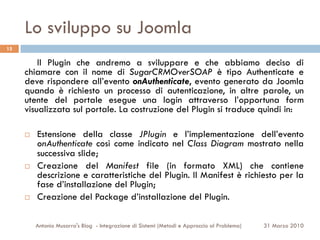

Il Plugin che andremo a sviluppare e che abbiamo deciso di
chiamare con il nome di SugarCRMOverSOAP è tipo Authenticate e
deve rispondere all’evento onAuthenticate, evento generato da Joomla
quando è richiesto un processo di autenticazione, in altre parole, un
utente del portale esegue una login attraverso l’opportuna form
visualizzata sul portale. La costruzione del Plugin si traduce quindi in:

¨  Estensione della classe JPlugin e l’implementazione dell’evento
onAuthenticate così come indicato nel Class Diagram mostrato nella
successiva slide;
¨  Creazione del Manifest file (in formato XML) che contiene
descrizione e caratteristiche del Plugin. Il Manifest è richiesto per la
fase d’installazione del Plugin;
¨  Creazione del Package d’installazione del Plugin.


16

class extension

JObserver
JPlugin

+ JPlugin(subject :var*) : var
+ update(args :var*) : var

plgAuthenticationSugarCRMOv erSoap

+ onAutenticate(response :JAuthenticateResponse, options :array, credentials :array) : boolean

Figura 1. Class Diagram del Plugin SugarCRMOverSOAP


17

<?xml version="1.0" encoding="utf-8"?> Informazioni generali sul Plugin. Il
<install version="1.5" type="plugin" group="authentication"> primo tag in particolare definisce il
<name>SugarCRM SOAP Authentication</name> tipo di Plugin. Il resto dei tag sono
<author>Antonio Musarra</author> autoesplicativi.
<creationDate>Marzo 2010</creationDate>
<copyright>Antonio Musarra ©. All rights reserved.</copyright>
Elementi costitutivi del Plugin. In
genere sono Classi e librerie a
<license>http://www.gnu.org/licenses/gpl-2.0.html GNU/GPL</license>
supporto. In questo caso il Plugin è
<authorEmail>antonio.musarra@gmail.com</authorEmail>
costituito da una sola Classe PHP che
<authorUrl>musarra.wordpress.com</authorUrl>
implementa il Plugin.
<version>1.5</version>

<description>Autenticazione on SugarCRM (versione 5.5 CE) over SOAP</description> Parametri di configurazione del
<files> Plugin. Un parametro utile per il nostro
<filename plugin="sugarcrmoversoap">sugarcrmoversoap.php</filename> Plugin è l’Endpoint dei Servizi Web del
</files> sistema di CRM.
<params>
<param name="SoapEndPoint" type="text" size="255" default="http://crmcorporate.dev.dontesta.it/soap.php?wsdl"
label="SOAP End Point" description="PARAMSOAPENDPOINT" />
<param name="CheckPortalEnabled" type="radio" default="0" label="Check Portal Enabled"
description="PARAMCECKPORTALENABLED">
<option value="0">No</option>
<option value="1">Yes</option>
</param>
</params>

</install>


18

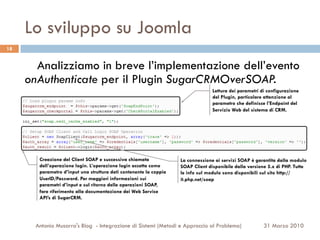

Analizziamo in breve l’implementazione dell’evento
onAuthenticate per il Plugin SugarCRMOverSOAP.
Lettura dei parametri di configurazione
del Plugin, particolare attenzione al
parametro che definisce l’Endpoint del
Servizio Web del sistema di CRM.

Creazione del Client SOAP e successiva chiamata La connessione ai servizi SOAP è garantita dalla modulo
dell’operazione login. L’operazione login accetta come SOAP Client disponibile dalla versione 5.x di PHP. Tutte
parametro d’input una struttura dati contenente la coppia le info sul modulo sono disponibili sul sito http://
UserID/Password. Per maggiori informazioni sui it.php.net/soap
parametri d’input e sul ritorno delle operazioni SOAP,
fare riferimento alla documentazione dei Web Service
API’s di SugarCRM.


19
Verifica il buon fine della chiamata
all’operazione login e salva
l’informazione della session ID
assegnata all’utente dal sistema di
CRM.
Richiama l’operazione
get_user_id sulla base della
session ID e successivamente in
caso di successo richiama
l’operazione get_entry su base
User ID, quest’ultimo valore è
restituito dalla precedente
chiamata.

A fronte del successo della
precedente chiamata get_entry,
dalla struttura dati restituita,
vengono prelevate le
informazioni sull’utente: Nome,
Cognome e Email, valori
assegnati all’oggetto response di
tipo JAuthenticateResponse.


20

Le due figure mostrano due dei ComplexType utilizzati dall’operazione login:
¨  error_value: rappresenta eventuali errori restituiti dall’operazione (per esempio nel caso di username o
password errate);
¨  user_auth: rappresenta il parametro d’input contenente la coppia username/password.
Nella slide successiva è illustrato il ComplexType get_entry_result restituito dall’operazione get_entry. Per
maggiori informazioni e dettagli consiglio di far riferimento alla documentazione ufficiale SugarCRM e al
documento WSDL dei Servizi Web.


21

ComplexType che rappresenta gli attributi
(field_list) della entry (esempio: Nome, Cognome,
Email, etc…)

ComplexType che rappresenta i valori (entry_list)
degli attributi della entry (esempio: Mario, Rossi,
mario.rossi@rossi.com, etc…)


22

Lo sviluppo del Plugin SugarCRMOverSOAP è
praticamente giunto al termine, a questo punto non resta
che procedere con gli ultimi quattro task prima del test
finale:

¨  Creazione del Package d’installazione (vedi doc
Joomla);
¨  Installazione del Plugin (vedi doc Joomla);
¨  Configurazione del Plugin (successive slide);
¨  Abilitazione & Configurazione del modulo Login (vedi
successive slide).


Configurazione del Plugin
23

Completata l’installazione del Plugin sul proprio ambiente di sviluppo o test di
Joomla, l’operazione da eseguire è quella di configurazione. L’unico parametro
(significativo) di configurazione è quello che riguarda l’endpoint del Servizio Web del
sistema di CRM, parametro fornito dal gestore del sistema.

Abilita o Disabilita il Plugin

Configurazione del livello di
accesso al Plugin. Per ovvie
ragioni l’accesso deve essere
impostato a Public.

EndPoint delle Web Service API’s del sistema di
CRM SugarCRM. In questo caso l’EndPoint del
servizio punta al WSDL dell’installazione
SugarCRM di collaudo.

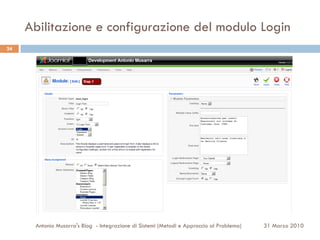

Abilitazione e configurazione del modulo Login
24


Conclusioni
25

Lascio questo spazio ai lettori e ai partecipanti di questo breve corso di formazione. Scrivete le vostre
conclusioni finali, utili all’autore del corso come spunto di miglioramento.


Integrazione Sistemi CRM (Joomla) & CRM (SugarCRM)

More Related Content

What's hot

Viewers also liked

Similar to Integrazione Sistemi CRM (Joomla) & CRM (SugarCRM)

More from Antonio Musarra

Integrazione Sistemi CRM (Joomla) & CRM (SugarCRM)
