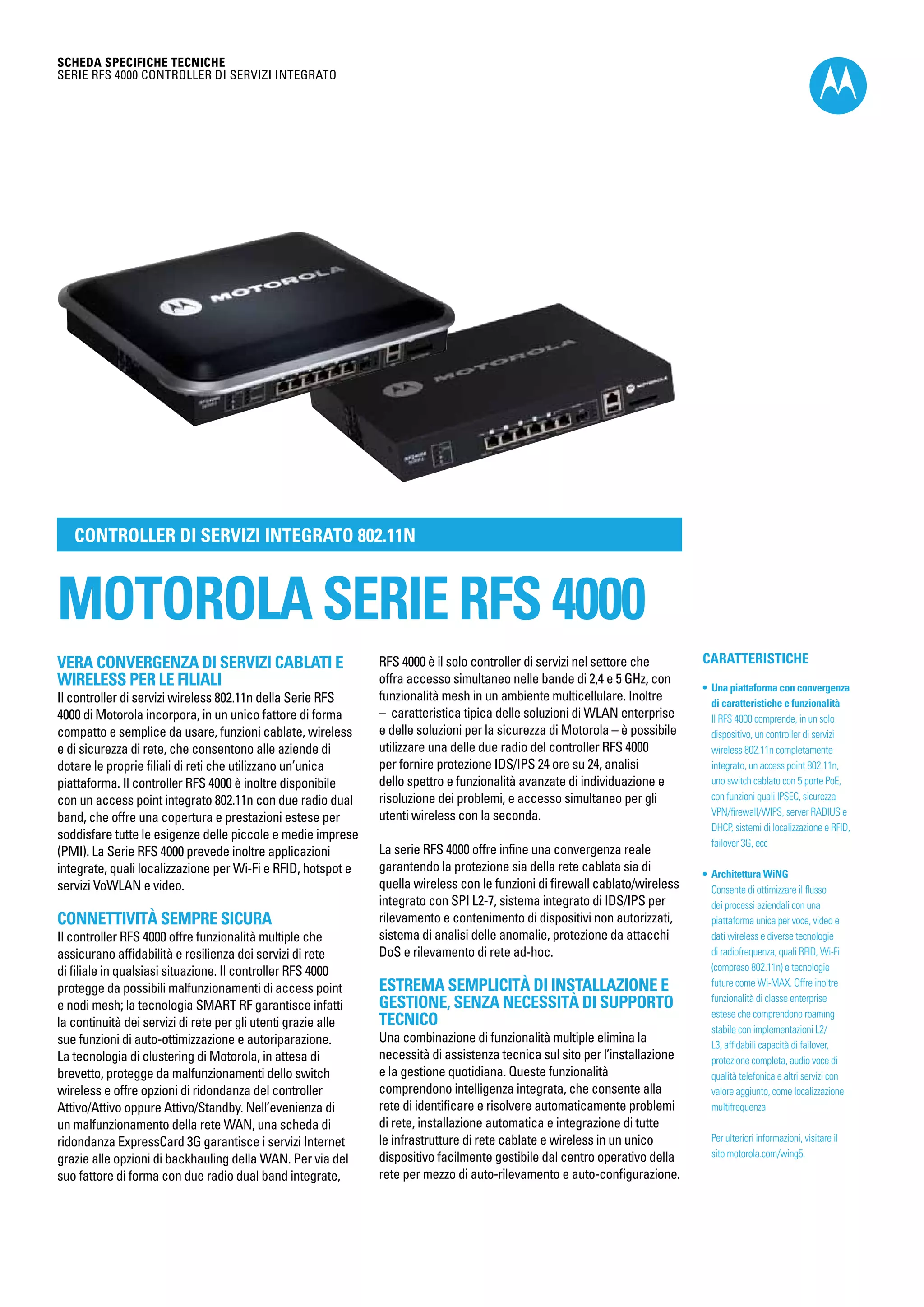

1. SCHEDA SPECIFICHE TECNICHE
Serie RFS 4000 Controller di servizi integrato
Vera convergenza di servizi cablati e
wireless per le filiali
Il controller di servizi wireless 802.11n della Serie RFS
4000 di Motorola incorpora, in un unico fattore di forma
compatto e semplice da usare, funzioni cablate, wireless
e di sicurezza di rete, che consentono alle aziende di
dotare le proprie filiali di reti che utilizzano un’unica
piattaforma. Il controller RFS 4000 è inoltre disponibile
con un access point integrato 802.11n con due radio dual
band, che offre una copertura e prestazioni estese per
soddisfare tutte le esigenze delle piccole e medie imprese
(PMI). La Serie RFS 4000 prevede inoltre applicazioni
integrate, quali localizzazione per Wi-Fi e RFID, hotspot e
servizi VoWLAN e video.
Connettività sempre sicura
Il controller RFS 4000 offre funzionalità multiple che
assicurano affidabilità e resilienza dei servizi di rete
di filiale in qualsiasi situazione. Il controller RFS 4000
protegge da possibili malfunzionamenti di access point
e nodi mesh; la tecnologia SMART RF garantisce infatti
la continuità dei servizi di rete per gli utenti grazie alle
sue funzioni di auto-ottimizzazione e autoriparazione.
La tecnologia di clustering di Motorola, in attesa di
brevetto, protegge da malfunzionamenti dello switch
wireless e offre opzioni di ridondanza del controller
Attivo/Attivo oppure Attivo/Standby. Nell’evenienza di
un malfunzionamento della rete WAN, una scheda di
ridondanza ExpressCard 3G garantisce i servizi Internet
grazie alle opzioni di backhauling della WAN. Per via del
suo fattore di forma con due radio dual band integrate,
RFS 4000 è il solo controller di servizi nel settore che
offra accesso simultaneo nelle bande di 2,4 e 5 GHz, con
funzionalità mesh in un ambiente multicellulare. Inoltre
– caratteristica tipica delle soluzioni di WLAN enterprise
e delle soluzioni per la sicurezza di Motorola – è possibile
utilizzare una delle due radio del controller RFS 4000
per fornire protezione IDS/IPS 24 ore su 24, analisi
dello spettro e funzionalità avanzate di individuazione e
risoluzione dei problemi, e accesso simultaneo per gli
utenti wireless con la seconda.
La serie RFS 4000 offre infine una convergenza reale
garantendo la protezione sia della rete cablata sia di
quella wireless con le funzioni di firewall cablato/wireless
integrato con SPI L2-7, sistema integrato di IDS/IPS per
rilevamento e contenimento di dispositivi non autorizzati,
sistema di analisi delle anomalie, protezione da attacchi
DoS e rilevamento di rete ad-hoc.
Estrema semplicità di installazione e
gestione, senza necessità di supporto
tecnico
Una combinazione di funzionalità multiple elimina la
necessità di assistenza tecnica sul sito per l’installazione
e la gestione quotidiana. Queste funzionalità
comprendono intelligenza integrata, che consente alla
rete di identificare e risolvere automaticamente problemi
di rete, installazione automatica e integrazione di tutte
le infrastrutture di rete cablate e wireless in un unico
dispositivo facilmente gestibile dal centro operativo della
rete per mezzo di auto-rilevamento e auto-configurazione.
MOTOROLA Serie RFS 4000
CARATTERISTICHE
• Una piattaforma con convergenza
di caratteristiche e funzionalità
Il RFS 4000 comprende, in un solo
dispositivo, un controller di servizi
wireless 802.11n completamente
integrato, un access point 802.11n,
uno switch cablato con 5 porte PoE,
con funzioni quali IPSEC, sicurezza
VPN/firewall/WIPS, server RADIUS e
DHCP, sistemi di localizzazione e RFID,
failover 3G, ecc
• Architettura WiNG
Consente di ottimizzare il flusso
dei processi aziendali con una
piattaforma unica per voce, video e
dati wireless e diverse tecnologie
di radiofrequenza, quali RFID, Wi-Fi
(compreso 802.11n) e tecnologie
future come Wi-MAX. Offre inoltre
funzionalità di classe enterprise
estese che comprendono roaming
stabile con implementazioni L2/
L3, affidabili capacità di failover,
protezione completa, audio voce di
qualità telefonica e altri servizi con
valore aggiunto, come localizzazione
multifrequenza
Per ulteriori informazioni, visitare il
sito motorola.com/wing5.
Controller di servizi integrato 802.11n

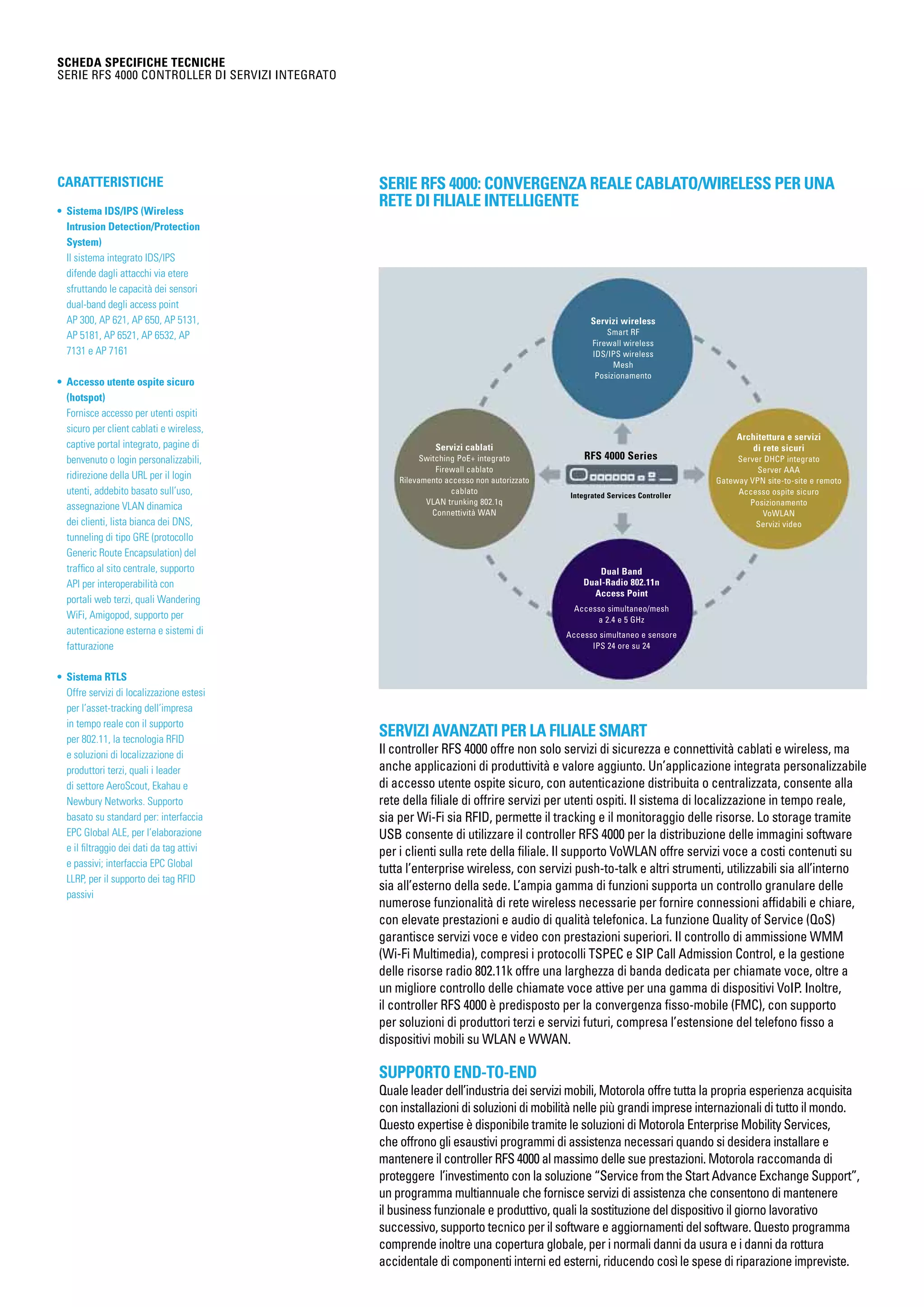

2. SCHEDA SPECIFICHE TECNICHE
Serie RFS 4000 Controller di servizi integrato
Serie RFS 4000: convergenza reale cablato/wireless per una
rete di filiale intelligente
Servizi avanzati per la filiale SMART
Il controller RFS 4000 offre non solo servizi di sicurezza e connettività cablati e wireless, ma
anche applicazioni di produttività e valore aggiunto. Un’applicazione integrata personalizzabile
di accesso utente ospite sicuro, con autenticazione distribuita o centralizzata, consente alla
rete della filiale di offrire servizi per utenti ospiti. Il sistema di localizzazione in tempo reale,
sia per Wi-Fi sia RFID, permette il tracking e il monitoraggio delle risorse. Lo storage tramite
USB consente di utilizzare il controller RFS 4000 per la distribuzione delle immagini software
per i clienti sulla rete della filiale. Il supporto VoWLAN offre servizi voce a costi contenuti su
tutta l’enterprise wireless, con servizi push-to-talk e altri strumenti, utilizzabili sia all’interno
sia all’esterno della sede. L’ampia gamma di funzioni supporta un controllo granulare delle
numerose funzionalità di rete wireless necessarie per fornire connessioni affidabili e chiare,
con elevate prestazioni e audio di qualità telefonica. La funzione Quality of Service (QoS)
garantisce servizi voce e video con prestazioni superiori. Il controllo di ammissione WMM
(Wi-Fi Multimedia), compresi i protocolli TSPEC e SIP Call Admission Control, e la gestione
delle risorse radio 802.11k offre una larghezza di banda dedicata per chiamate voce, oltre a
un migliore controllo delle chiamate voce attive per una gamma di dispositivi VoIP. Inoltre,
il controller RFS 4000 è predisposto per la convergenza fisso-mobile (FMC), con supporto
per soluzioni di produttori terzi e servizi futuri, compresa l’estensione del telefono fisso a
dispositivi mobili su WLAN e WWAN.
Supporto end-to-end
Quale leader dell’industria dei servizi mobili, Motorola offre tutta la propria esperienza acquisita
con installazioni di soluzioni di mobilità nelle più grandi imprese internazionali di tutto il mondo.
Questo expertise è disponibile tramite le soluzioni di Motorola Enterprise Mobility Services,
che offrono gli esaustivi programmi di assistenza necessari quando si desidera installare e
mantenere il controller RFS 4000 al massimo delle sue prestazioni. Motorola raccomanda di
proteggere l’investimento con la soluzione “Service from the Start Advance Exchange Support”,
un programma multiannuale che fornisce servizi di assistenza che consentono di mantenere
il business funzionale e produttivo, quali la sostituzione del dispositivo il giorno lavorativo
successivo, supporto tecnico per il software e aggiornamenti del software. Questo programma
comprende inoltre una copertura globale, per i normali danni da usura e i danni da rottura
accidentale di componenti interni ed esterni, riducendo così le spese di riparazione impreviste.
CARATTERISTICHE
• Sistema IDS/IPS (Wireless
Intrusion Detection/Protection
System)
Il sistema integrato IDS/IPS
difende dagli attacchi via etere
sfruttando le capacità dei sensori
dual-band degli access point
AP 300, AP 621, AP 650, AP 5131,
AP 5181, AP 6521, AP 6532, AP
7131 e AP 7161
• Accesso utente ospite sicuro
(hotspot)
Fornisce accesso per utenti ospiti
sicuro per client cablati e wireless,
captive portal integrato, pagine di
benvenuto o login personalizzabili,
ridirezione della URL per il login
utenti, addebito basato sull’uso,
assegnazione VLAN dinamica
dei clienti, lista bianca dei DNS,
tunneling di tipo GRE (protocollo
Generic Route Encapsulation) del
traffico al sito centrale, supporto
API per interoperabilità con
portali web terzi, quali Wandering
WiFi, Amigopod, supporto per
autenticazione esterna e sistemi di
fatturazione
• Sistema RTLS
Offre servizi di localizzazione estesi
per l’asset-tracking dell’impresa
in tempo reale con il supporto
per 802.11, la tecnologia RFID
e soluzioni di localizzazione di
produttori terzi, quali i leader
di settore AeroScout, Ekahau e
Newbury Networks. Supporto
basato su standard per: interfaccia
EPC Global ALE, per l’elaborazione
e il filtraggio dei dati da tag attivi
e passivi; interfaccia EPC Global
LLRP, per il supporto dei tag RFID
passivi
Integrated Services Controller
RFS 4000 Series
Dual Band
Dual-Radio 802.11n
Access Point
Accesso simultaneo/mesh
a 2.4 e 5 GHz
Accesso simultaneo e sensore
IPS 24 ore su 24
Architettura e servizi
di rete sicuri
Server DHCP integrato
Server AAA
Gateway VPN site-to-site e remoto
Accesso ospite sicuro
Posizionamento
VoWLAN
Servizi video
Servizi cablati
Switching PoE+ integrato
Firewall cablato
Rilevamento accesso non autorizzato
cablato
VLAN trunking 802.1q
Connettività WAN
Servizi wireless
Smart RF
Firewall wireless
IDS/IPS wireless
Mesh
Posizionamento

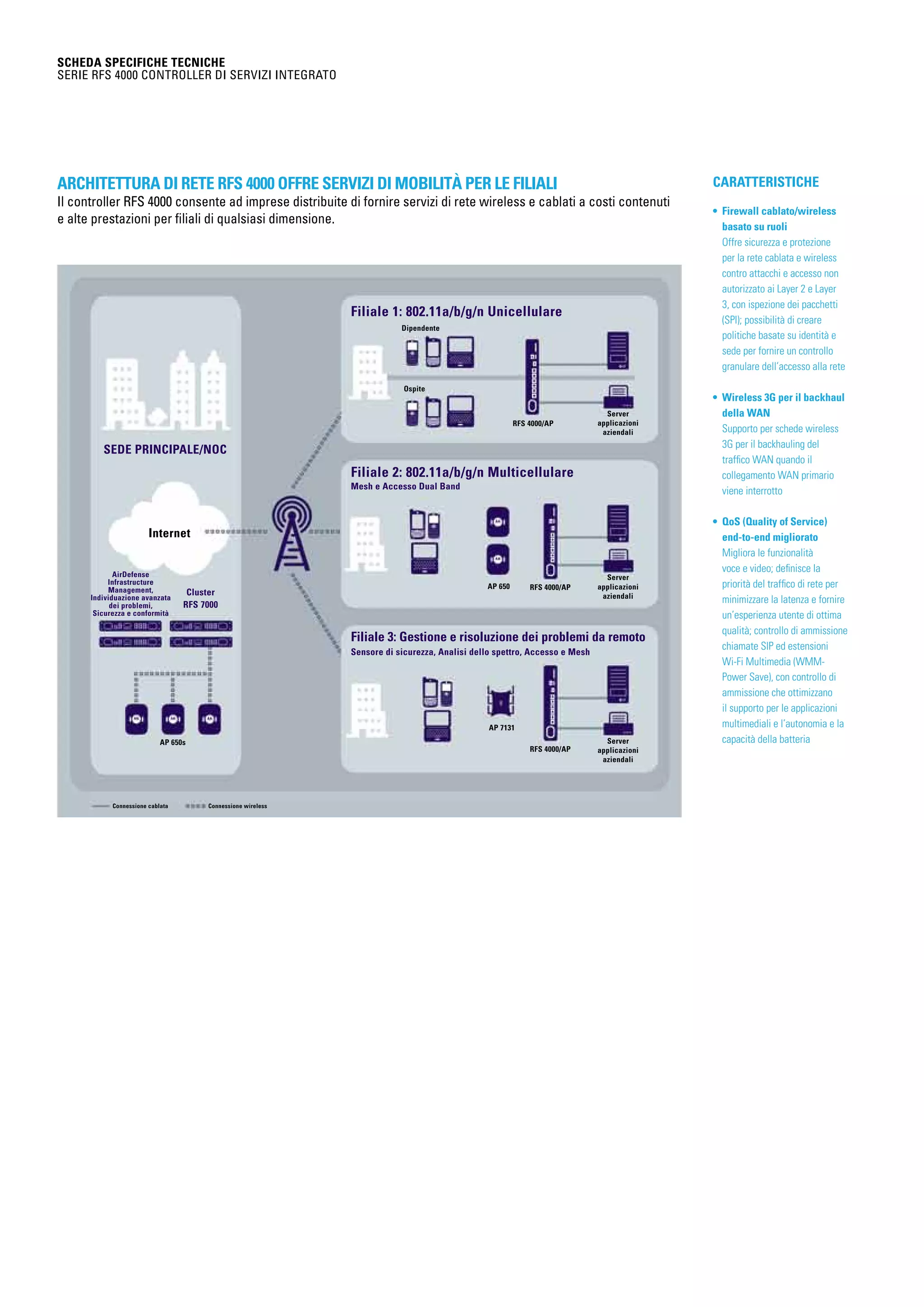

3. SEDE PRINCIPALE/NOC
Filiale 1: 802.11a/b/g/n Unicellulare
Filiale 2: 802.11a/b/g/n Multicellulare
Mesh e Accesso Dual Band
Sensore di sicurezza, Analisi dello spettro, Accesso e Mesh
Filiale 3: Gestione e risoluzione dei problemi da remoto
Cluster
RFS 7000
Internet
AirDefense
Infrastructure
Management,
Individuazione avanzata
dei problemi,
Sicurezza e conformità
Server
applicazioni
aziendali
Server
applicazioni
aziendali
Server
applicazioni
aziendali
RFS 4000/AP
RFS 4000/AP
RFS 4000/AP
AP 650
AP 650s
AP 7131
Dipendente
Ospite
Connessione cablata Connessione wireless
CARATTERISTICHE
• Firewall cablato/wireless
basato su ruoli
Offre sicurezza e protezione
per la rete cablata e wireless
contro attacchi e accesso non
autorizzato ai Layer 2 e Layer
3, con ispezione dei pacchetti
(SPI); possibilità di creare
politiche basate su identità e
sede per fornire un controllo
granulare dell’accesso alla rete
• Wireless 3G per il backhaul
della WAN
Supporto per schede wireless
3G per il backhauling del
traffico WAN quando il
collegamento WAN primario
viene interrotto
• QoS (Quality of Service)
end-to-end migliorato
Migliora le funzionalità
voce e video; definisce la
priorità del traffico di rete per
minimizzare la latenza e fornire
un’esperienza utente di ottima
qualità; controllo di ammissione
chiamate SIP ed estensioni
Wi-Fi Multimedia (WMM-
Power Save), con controllo di
ammissione che ottimizzano
il supporto per le applicazioni
multimediali e l’autonomia e la
capacità della batteria
SCHEDA SPECIFICHE TECNICHE
Serie RFS 4000 Controller di servizi integrato
Architettura di rete RFS 4000 offre servizi di mobilità per le filiali
Il controller RFS 4000 consente ad imprese distribuite di fornire servizi di rete wireless e cablati a costi contenuti
e alte prestazioni per filiali di qualsiasi dimensione.

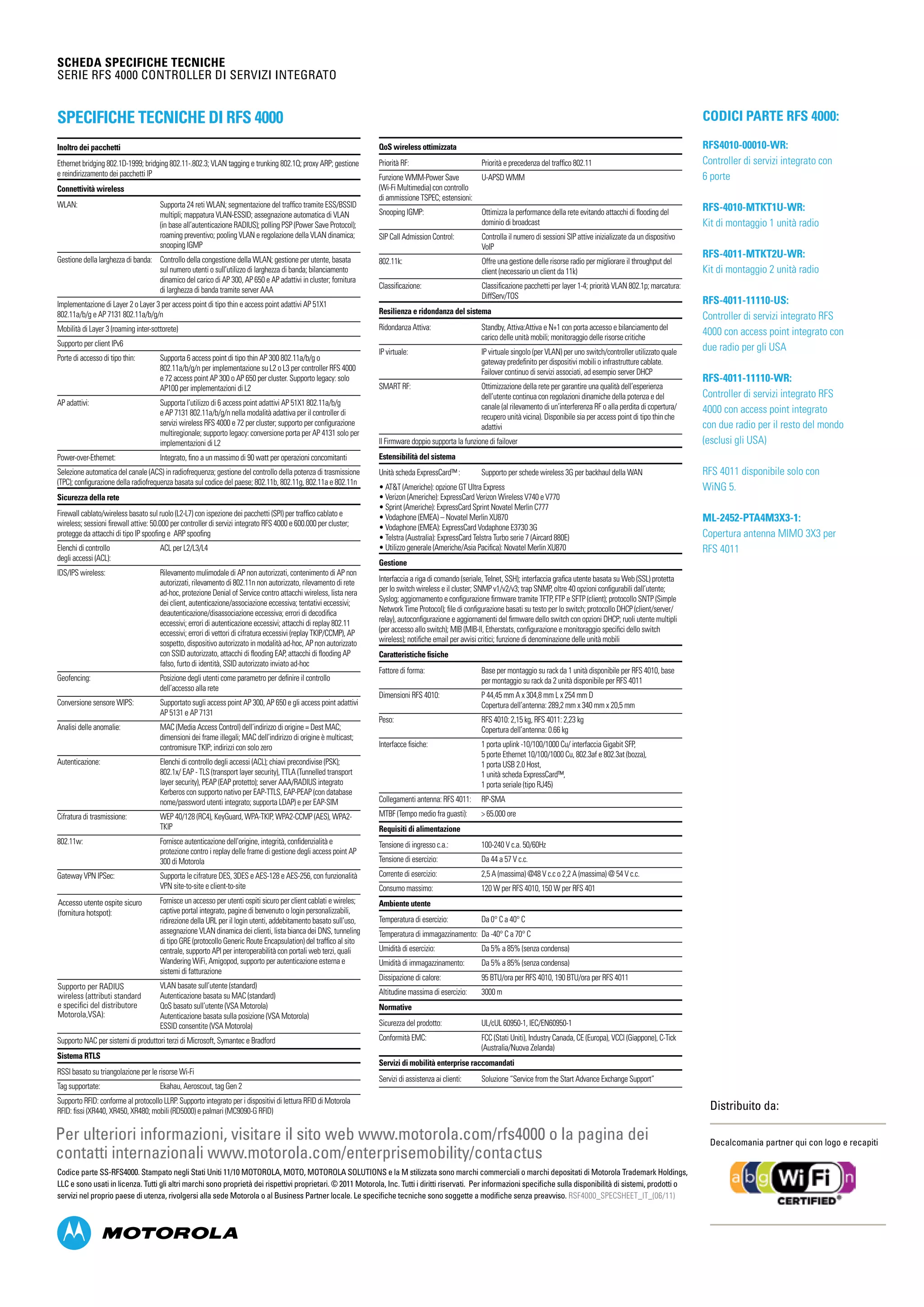

4. SCHEDA SPECIFICHE TECNICHE
Serie RFS 4000 Controller di servizi integrato
Distribuito da:
Decalcomania partner qui con logo e recapiti
Codice parte SS-RFS4000. Stampato negli Stati Uniti 11/10 MOTOROLA, MOTO, MOTOROLA SOLUTIONS e la M stilizzata sono marchi commerciali o marchi depositati di Motorola Trademark Holdings,
LLC e sono usati in licenza. Tutti gli altri marchi sono proprietà dei rispettivi proprietari. © 2011 Motorola, Inc. Tutti i diritti riservati. Per informazioni specifiche sulla disponibilità di sistemi, prodotti o
servizi nel proprio paese di utenza, rivolgersi alla sede Motorola o al Business Partner locale. Le specifiche tecniche sono soggette a modifiche senza preavviso. RSF4000_SPECSHEET_IT_(06/11)
Per ulteriori informazioni, visitare il sito web www.motorola.com/rfs4000 o la pagina dei
contatti internazionali www.motorola.com/enterprisemobility/contactus
Codici parte RFS 4000:
RFS4010-00010-WR:
Controller di servizi integrato con
6 porte
RFS-4010-MTKT1U-WR:
Kit di montaggio 1 unità radio
RFS-4011-MTKT2U-WR:
Kit di montaggio 2 unità radio
RFS-4011-11110-US:
Controller di servizi integrato RFS
4000 con access point integrato con
due radio per gli USA
RFS-4011-11110-WR:
Controller di servizi integrato RFS
4000 con access point integrato
con due radio per il resto del mondo
(esclusi gli USA)
RFS 4011 disponibile solo con
WiNG 5.
ML-2452-PTA4M3X3-1:
Copertura antenna MIMO 3X3 per
RFS 4011
Specifiche tecniche di RFS 4000
Inoltro dei pacchetti
Ethernet bridging 802.1D-1999; bridging 802.11-.802.3; VLAN tagging e trunking 802.1Q; proxy ARP; gestione
e reindirizzamento dei pacchetti IP
Connettività wireless
WLAN: Supporta 24 reti WLAN; segmentazione del traffico tramite ESS/BSSID
multipli; mappatura VLAN-ESSID; assegnazione automatica di VLAN
(in base all’autenticazione RADIUS); polling PSP (Power Save Protocol);
roaming preventivo; pooling VLAN e regolazione della VLAN dinamica;
snooping IGMP
Gestione della larghezza di banda: Controllo della congestione della WLAN; gestione per utente, basata
sul numero utenti o sull’utilizzo di larghezza di banda; bilanciamento
dinamico del carico di AP 300, AP 650 e AP adattivi in cluster; fornitura
di larghezza di banda tramite server AAA
Implementazione di Layer 2 o Layer 3 per access point di tipo thin e access point adattivi AP 51X1
802.11a/b/g e AP 7131 802.11a/b/g/n
Mobilità di Layer 3 (roaming inter-sottorete)
Supporto per client IPv6
Porte di accesso di tipo thin: Supporta 6 access point di tipo thin AP 300 802.11a/b/g o
802.11a/b/g/n per implementazione su L2 o L3 per controller RFS 4000
e 72 access point AP 300 o AP 650 per cluster. Supporto legacy: solo
AP100 per implementazioni di L2
AP adattivi: Supporta l’utilizzo di 6 access point adattivi AP 51X1 802.11a/b/g
e AP 7131 802.11a/b/g/n nella modalità adattiva per il controller di
servizi wireless RFS 4000 e 72 per cluster; supporto per configurazione
multiregionale; supporto legacy: conversione porta per AP 4131 solo per
implementazioni di L2
Power-over-Ethernet: Integrato, fino a un massimo di 90 watt per operazioni concomitanti
Selezione automatica del canale (ACS) in radiofrequenza; gestione del controllo della potenza di trasmissione
(TPC); configurazione della radiofrequenza basata sul codice del paese; 802.11b, 802.11g, 802.11a e 802.11n
Sicurezza della rete
Firewall cablato/wireless basato sul ruolo (L2-L7) con ispezione dei pacchetti (SPI) per traffico cablato e
wireless; sessioni firewall attive: 50.000 per controller di servizi integrato RFS 4000 e 600.000 per cluster;
protegge da attacchi di tipo IP spoofing e ARP spoofing
Elenchi di controllo ACL per L2/L3/L4
degli accessi (ACL):
IDS/IPS wireless: Rilevamento mulimodale di AP non autorizzati, contenimento di AP non
autorizzati, rilevamento di 802.11n non autorizzato, rilevamento di rete
ad-hoc, protezione Denial of Service contro attacchi wireless, lista nera
dei client, autenticazione/associazione eccessiva; tentativi eccessivi;
deautenticazione/disassociazione eccessiva; errori di decodifica
eccessivi; errori di autenticazione eccessivi; attacchi di replay 802.11
eccessivi; errori di vettori di cifratura eccessivi (replay TKIP/CCMP), AP
sospetto, dispositivo autorizzato in modalità ad-hoc, AP non autorizzato
con SSID autorizzato, attacchi di flooding EAP, attacchi di flooding AP
falso, furto di identità, SSID autorizzato inviato ad-hoc
Geofencing: Posizione degli utenti come parametro per definire il controllo
dell’accesso alla rete
Conversione sensore WIPS: Supportato sugli access point AP 300, AP 650 e gli access point adattivi
AP 5131 e AP 7131
Analisi delle anomalie: MAC (Media Access Control) dell’indirizzo di origine = Dest MAC;
dimensioni dei frame illegali; MAC dell’indirizzo di origine è multicast;
contromisure TKIP; indirizzi con solo zero
Autenticazione: Elenchi di controllo degli accessi (ACL); chiavi precondivise (PSK);
802.1x/ EAP - TLS (transport layer security), TTLA (Tunnelled transport
layer security), PEAP (EAP protetto); server AAA/RADIUS integrato
Kerberos con supporto nativo per EAP-TTLS, EAP-PEAP (con database
nome/password utenti integrato; supporta LDAP) e per EAP-SIM
Cifratura di trasmissione: WEP 40/128 (RC4), KeyGuard, WPA-TKIP, WPA2-CCMP (AES), WPA2-
TKIP
802.11w: Fornisce autenticazione dell’origine, integrità, confidenzialità e
protezione contro i replay delle frame di gestione degli access point AP
300 di Motorola
Gateway VPN IPSec: Supporta le cifrature DES, 3DES e AES-128 e AES-256, con funzionalità
VPN site-to-site e client-to-site
Fornisce un accesso per utenti ospiti sicuro per client cablati e wireles;
captive portal integrato, pagine di benvenuto o login personalizzabili,
ridirezione della URL per il login utenti, addebitamento basato sull’uso,
assegnazione VLAN dinamica dei clienti, lista bianca dei DNS, tunneling
di tipo GRE (protocollo Generic Route Encapsulation) del traffico al sito
centrale, supporto API per interoperabilità con portali web terzi, quali
Wandering WiFi, Amigopod, supporto per autenticazione esterna e
sistemi di fatturazione
VLAN basate sull’utente (standard)
Autenticazione basata su MAC (standard)
QoS basato sull’utente (VSA Motorola)
Autenticazione basata sulla posizione (VSA Motorola)
ESSID consentite (VSA Motorola)
Supporto NAC per sistemi di produttori terzi di Microsoft, Symantec e Bradford
Sistema RTLS
RSSI basato su triangolazione per le risorse Wi-Fi
Tag supportate: Ekahau, Aeroscout, tag Gen 2
Supporto RFID: conforme al protocollo LLRP. Supporto integrato per i dispositivi di lettura RFID di Motorola
RFID: fissi (XR440, XR450, XR480; mobili (RD5000) e palmari (MC9090-G RFID)
QoS wireless ottimizzata
Priorità RF: Priorità e precedenza del traffico 802.11
Funzione WMM-Power Save U-APSD WMM
(Wi-Fi Multimedia) con controllo
di ammissione TSPEC; estensioni:
Snooping IGMP: Ottimizza la performance della rete evitando attacchi di flooding del
dominio di broadcast
SIP Call Admission Control: Controlla il numero di sessioni SIP attive inizializzate da un dispositivo
VoIP
802.11k: Offre una gestione delle risorse radio per migliorare il throughput del
client (necessario un client da 11k)
Classificazione: Classificazione pacchetti per layer 1-4; priorità VLAN 802.1p; marcatura:
DiffServ/TOS
Resilienza e ridondanza del sistema
Ridondanza Attiva: Standby, Attiva:Attiva e N+1 con porta accesso e bilanciamento del
carico delle unità mobili; monitoraggio delle risorse critiche
IP virtuale: IP virtuale singolo (per VLAN) per uno switch/controller utilizzato quale
gateway predefinito per dispositivi mobili o infrastrutture cablate.
Failover continuo di servizi associati, ad esempio server DHCP
SMART RF: Ottimizzazione della rete per garantire una qualità dell’esperienza
dell’utente continua con regolazioni dinamiche della potenza e del
canale (al rilevamento di un’interferenza RF o alla perdita di copertura/
recupero unità vicina). Disponibile sia per access point di tipo thin che
adattivi
Il Firmware doppio supporta la funzione di failover
Estensibilità del sistema
Unità scheda ExpressCard™ : Supporto per schede wireless 3G per backhaul della WAN
• ATT (Americhe): opzione GT Ultra Express
• Verizon (Americhe): ExpressCard Verizon Wireless V740 e V770
• Sprint (Americhe): ExpressCard Sprint Novatel Merlin C777
• Vodaphone (EMEA) – Novatel Merlin XU870
• Vodaphone (EMEA): ExpressCard Vodaphone E3730 3G
• Telstra (Australia): ExpressCard Telstra Turbo serie 7 (Aircard 880E)
• Utilizzo generale (Americhe/Asia Pacifica): Novatel Merlin XU870
Gestione
Interfaccia a riga di comando (seriale, Telnet, SSH); interfaccia grafica utente basata su Web (SSL) protetta
per lo switch wireless e il cluster; SNMP v1/v2/v3; trap SNMP, oltre 40 opzioni configurabili dall’utente;
Syslog; aggiornamento e configurazione firmware tramite TFTP, FTP e SFTP (client); protocollo SNTP (Simple
Network Time Protocol); file di configurazione basati su testo per lo switch; protocollo DHCP (client/server/
relay), autoconfigurazione e aggiornamenti del firmware dello switch con opzioni DHCP; ruoli utente multipli
(per accesso allo switch); MIB (MIB-II, Etherstats, configurazione e monitoraggio specifici dello switch
wireless); notifiche email per avvisi critici; funzione di denominazione delle unità mobili
Caratteristiche fisiche
Fattore di forma: Base per montaggio su rack da 1 unità disponibile per RFS 4010, base
per montaggio su rack da 2 unità disponibile per RFS 4011
Dimensioni RFS 4010: P 44,45 mm A x 304,8 mm L x 254 mm D
Copertura dell’antenna: 289,2 mm x 340 mm x 20,5 mm
Peso: RFS 4010: 2,15 kg, RFS 4011: 2,23 kg
Copertura dell’antenna: 0.66 kg
Interfacce fisiche: 1 porta uplink -10/100/1000 Cu/ interfaccia Gigabit SFP,
5 porte Ethernet 10/100/1000 Cu, 802.3af e 802.3at (bozza),
1 porta USB 2.0 Host,
1 unità scheda ExpressCard™,
1 porta seriale (tipo RJ45)
Collegamenti antenna: RFS 4011: RP-SMA
MTBF (Tempo medio fra guasti): 65.000 ore
Requisiti di alimentazione
Tensione di ingresso c.a.: 100-240 V c.a. 50/60Hz
Tensione di esercizio: Da 44 a 57 V c.c.
Corrente di esercizio: 2,5 A (massima) @48 V c.c o 2,2 A (massima) @ 54 V c.c.
Consumo massimo: 120 W per RFS 4010, 150 W per RFS 401
Ambiente utente
Temperatura di esercizio: Da 0° C a 40° C
Temperatura di immagazzinamento: Da -40° C a 70° C
Umidità di esercizio: Da 5% a 85% (senza condensa)
Umidità di immagazzinamento: Da 5% a 85% (senza condensa)
Dissipazione di calore: 95 BTU/ora per RFS 4010, 190 BTU/ora per RFS 4011
Altitudine massima di esercizio: 3000 m
Normative
Sicurezza del prodotto: UL/cUL 60950-1, IEC/EN60950-1
Conformità EMC: FCC (Stati Uniti), Industry Canada, CE (Europa), VCCI (Giappone), C-Tick
(Australia/Nuova Zelanda)
Servizi di mobilità enterprise raccomandati
Servizi di assistenza ai clienti: Soluzione “Service from the Start Advance Exchange Support”
Supporto per RADIUS
wireless (attributi standard
e specifici del distributore
Motorola,VSA):
Accesso utente ospite sicuro
(fornitura hotspot):
