L'AP 6522 è un access point wireless dual-band progettato per gestire un elevato numero di dispositivi in piccoli uffici e punti vendita, senza necessità di un controller. Grazie all'intelligenza Wing 5, offre prestazioni elevate e robusta sicurezza, funzionando anche come controller virtuale per un massimo di 24 access point. Supporta connettività Mesh per estendere la rete in modo economico e include funzionalità di rilevamento automatico e ottimizzazione della rete.

1. SPECIFICHE DEL PRODOTTO
AP 6522
ACCESS POINT WIRELESS 802.11A /B/G/N A RADIO DOPPIA
AP 6522
Progettato per piccoli uffici e punti vendita, l'AP 6522 è in grado di gestire il crescente numero di dispositivi con funzionalità
Wi-Fi e applicazioni ad elevata larghezza di banda connessi alla rete wireless. L'AP 6522 è un Access Point wireless in grado
di garantire la continuità di connessione all’interno del sito, che non richiede un controller. Grazie all'intelligenza WiNG 5,
questo Access Point offre prestazioni più elevate, oltre a instradamento diretto del traffico, funzionalità di sicurezza, servizi
QoS e continuità del sito. L'AP 6522 può fungere anche da controller virtuale e coordinare il funzionamento di un massimo di
24 Access Point adiacenti.
AP MULTIFUNZIONE PER PIÙ
APPLICAZIONI
L'AP 6522 è un Access Point multifunzione progettato per ridurre
i costi di implementazione e gestione di una rete LAN wireless
(WLAN) 802.11n affidabile e sicura. Questo Access Point è dotato di
radio MIMO dall'eccellente sensibilità di ricezione e trasmissione,
una porta console per la configurazione e una porta GigE LAN/
WAN POE abilitata per la connettività della rete locale o remota.
Questa soluzione facile da implementare offre la velocità e
l'affidabilità richieste per supportare l'incremento del traffico
WLAN da parte dei dipendenti che usano i propri dispositivi
(BYOD); inoltre, supporta anche le applicazioni più complesse,
incluse quelle audio e video in tempo reale. L'intelligenza WiNG 5
integrata assicura che il traffico venga inoltrato localmente lungo
i percorsi più efficienti senza compromettere la qualità del servizio
e la protezione implementate sullo stesso Access Point. Una radio
viene utilizzata per l'accesso client, mentre la seconda per l'accesso
client simultaneo su una banda di frequenza diversa o come sensore
dedicato su entrambe le bande da 2,4 e 5 GHz per la protezione e la
risoluzione dei problemi.
RETE MESH
Per estendere la copertura della rete wireless alle zone in cui
il cablaggio Ethernet comporta costi proibitivi o risulta poco
pratico, l'AP 6522 può funzionare in modalità wireless, in modo
da connettersi ad altri Access Point per il backhaul dei dati in una
rete di tipo mesh. Grazie all'abilitazione di un gruppo di applicazioni
tramite una rete mesh, questa funzionalità offre una soluzione
economicamente vantaggiosa per ampliare la rete, affidandosi a
un sistema altamente resiliente e autoconfigurante. Sfruttando
l'architettura a radio doppia e l'interfaccia di configurazione di
facile utilizzo, risulta facile implementare una rete wireless con
Access Point connessi in modo sicuro tramite 802.11n, fornendo un
eccellente servizio di classe enterprise.
OTTIMIZZAZIONE AUTOMATICA DELLA
POTENZA E DEL CANALE
Alcuni problemi comuni, quali l'attenuazione del segnale nelle aree
urbane, l'interferenza di dispositivi elettronici o il posizionamento
non ottimale degli Access Point, sono ridotti al minimo in quanto
la funzionalità SMART RF dello switch/controller ottimizza
automaticamente la selezione della potenza e del canale in modo
da garantire a ogni utente un accesso e una mobilità di alta qualità
sempre disponibili.
ELEVATA AFFIDABILITÀ
L'AP 6522 è progettato per ottimizzare la disponibilità della
rete attraverso la sua intelligenza centralizzata con capacità di
prelazione, che rileva dinamicamente i segnali deboli o soggetti
a interruzioni, trasferisce in modo sicuro gli utenti mobili ad
AP alternativi e ottimizza la potenza del segnale per riempire
automaticamente le lacune della copertura RF, al fine di assicurare
un accesso ininterrotto agli utenti mobili.
SICUREZZA TOTALE
L'AP 6522 offre una funzionalità di classe enterprise tramite il
firewall Stateful Packet Filtering di livello 2-7, i servizi RADIUS AAA,
Wireless IPS-lite, il gateway VPN e il controllo degli accessi basato
sulla posizione. La funzionalità di protezione dell'AP 6522 risulta
ulteriormente migliorata se l'implementazione viene effettuata in
combinazione con AirDefense Services Platform in versione locale
o cloud, che consente di aumentare la sicurezza e la resilienza delle
reti AP 6522 con una vasta gamma di funzioni di protezione avanzata
e Network Assurance, quali analisi dello spettro, IPS Wireless, Live
RF, analisi avanzate e test degli AP al fine di identificare in modo
proattivo e attenuare le interruzioni della rete.
DI PIÙ CON MENO
Le soluzioni WLAN WiNG
5 di Motorola offrono
tutti i vantaggi della
tecnologia 11n e altro
ancora. La nostra
architettura distribuita
consente di estendere i
servizi di QoS, sicurezza
e mobilità agli AP, per
ottenere un miglior
livello di instradamento
diretto e resilienza
della rete. Tutto ciò
consente di evitare
colli di bottiglia presso
il controller wireless,
problemi di latenza per
le applicazioni vocali
e instabilità nel video
streaming. Con la nostra
ampia scelta di Access
Point e configurazioni
di rete flessibili, è
possibile realizzare
la rete desiderata
richiedendo l'acquisto
di un minor numero di
dispositivi hardware.
Ecco come ottenere una
capacità superiore, una
rete più agile e utenti
più soddisfatti con una
soluzione meno costosa e
complessa.
PAGINA 1

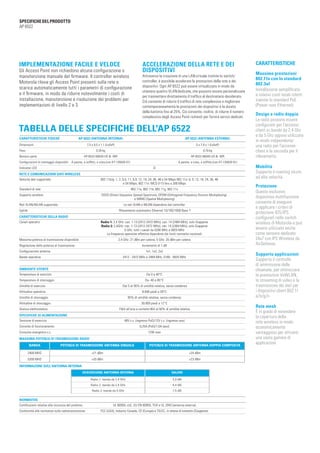

2. SPECIFICHE DEL PRODOTTO
AP 6522
IMPLEMENTAZIONE FACILE E VELOCE
Gli Access Point non richiedono alcuna configurazione o
manutenzione manuale del firmware. Il controller wireless
Motorola rileva gli Access Point presenti sulla rete e
scarica automaticamente tutti i parametri di configurazione
e il firmware, in modo da ridurre notevolmente i costi di
installazione, manutenzione e risoluzione dei problemi per
implementazioni di livello 2 e 3.
ACCELERAZIONE DELLA RETE E DEI
DISPOSITIVI
Attraverso la creazione di una LAN virtuale tramite lo switch/
controller, è possibile accelerare le prestazioni della rete e dei
dispositivi. Ogni AP 6522 può essere virtualizzato in modo da
ottenere quattro VLAN dedicate, che possono essere personalizzate
per trasmettere direttamente il traffico al destinatario desiderato.
Ciò consente di ridurre il traffico di rete complessivo e migliorare
contemporaneamente le prestazioni dei dispositivi e la durata
della batteria fino al 25%. Ciò consente, inoltre, di ridurre il numero
complessivo degli Access Point richiesti per fornire servizi dedicati.
TABELLA DELLE SPECIFICHE DELL'AP 6522
CARATTERISTICHE FISICHE
AP 6522 (ANTENNA INTERNA)
Dimensioni
AP 6522 (ANTENNA ESTERNA)
7,5 x 9,5 x 1,1 (LxAxP)
Peso
5 x 7,8 x 1 (LxAxP)
0,39 kg
Numero parte
0,79 kg
AP-6522-66030-US & -WR
AP-6522-66040-US & -WR
Configurazioni di montaggio disponibili A parete, a soffitto, a vista (con KT-135628-01)
Indicatori LED
A parete, a vista, a soffitto (con KT-135628-01)
Sì
RETE E COMUNICAZIONI DATI WIRELESS
Velocità dati supportate
802.11b/g: 1, 2, 5,5, 11, 6,9, 12, 18, 24, 36, 48 e 54 Mbps 802.11a: 6, 9, 12, 18, 24, 36, 48
e 54 Mbps, 802.11n: MCS 0-15 fino a 300 Mbps
Standard di rete
802.11a, 802.11b, 802.11g, 802.11n
Supporto wireless DSSS (Direct Sequence Spread Spectrum), OFDM (Orthogonal Frequency Division Multiplexing)
e MIMO (Spatial Multiplexing)
Reti VLAN/WLAN supportate
Le reti VLAN e WLAN dipendono dal controller
Uplink
Rilevamento automatico Ethernet 10/100/1000 Base T
CARATTERISTICHE DELLA RADIO
Canali operativi
adio 1: 2,4 GHz: can. 1-13 (2412-2472 MHz), can. 14 (2484 MHz), solo Giappone
R
Radio 2: 2,4GHz: can. 1-13 (2412-2472 MHz), can. 14 (2484 MHz), solo Giappone
5 GHz: tutti i canali da 5200 MHz a 5825 MHz
Le frequenze operative effettive dipendono dai limiti normativi nazionali.
Massima potenza di trasmissione disponibile
2,4 GHz: 21 dBm per catena, 5 GHz: 20 dBm per catena
Regolazione della potenza di trasmissione
Incremento di 1 dB
Configurazione antenna
1x1, 1x2, 2x2
Bande operative
2412 - 2472 MHz e 2484 MHz, 5180 - 5825 MHz
AMBIENTE UTENTE
Temperatura di esercizio
Da 0 a 40°C
Temperatura di stoccaggio
Da -40 a 85°C
Umidità di esercizio
Dal 5 al 95% di umidità relativa, senza condensa
Altitudine operativa
8.000 piedi a 28°C
Umidità di stoccaggio
85% di umidità relativa, senza condensa
Altitudine di stoccaggio
30.000 piedi a 12°C
Scarica elettrostatica
15kV all'aria e contatto 8kV al 50% di umidità relativa
SPECIFICHE DI ALIMENTAZIONE
Tensione di esercizio
48V c.c. (ingresso PoE)/12V c.c. (ingresso aux)
Corrente di funzionamento
0,25A (PoE)/1,0A (aux)
Consumo energetico c.c.
12W max
MASSIMA POTENZA DI TRASMISSIONE RADIO
BANDA
POTENZA DI TRASMISSIONE ANTENNA SINGOLA
POTENZA DI TRASMISSIONE ANTENNA DOPPIA COMPOSITA
2400 MHZ
+21 dBm
+20 dBm
Massime prestazioni
802.11n con lo standard
802.3af
Installazione semplificata
e relativi costi totali ridotti
tramite lo standard PoE
(Power over Ethernet)
Design a radio doppia
Le radio possono essere
configurate per l'accesso
client su bande da 2,4 Ghz
e da 5 Ghz oppure utilizzate
in modo indipendente:
una radio per l'accesso
client e la seconda per il
rilevamento
Mobilità
Supporta il roaming sicuro
ad alta velocità
Protezione
Questo esclusivo
dispositivo multifunzione
consente di eseguire
e applicare i criteri di
protezione IDS/IPS
configurati nello switch
wireless di Motorola e può
essere utilizzato anche
come sensore dedicato
24x7 con IPS Wireless da
AirDefense
Supporto applicazioni
Supporta il controllo
di ammissione delle
chiamate, per ottimizzare
le prestazioni VoWLAN,
lo streaming di video e la
trasmissione dei dati per
i dispositivi client 802.11
a/b/g/n
Rete mesh
È in grado di estendere
la copertura della
rete wireless in modo
economicamente
vantaggioso per attivare
una vasta gamma di
applicazioni.
+24 dBm
5200 MHZ
CARATTERISTICHE
+23 dBm
INFORMAZIONI SULL'ANTENNA INTERNA
DESCRIZIONE ANTENNA INTERNA
Radio 1: banda da 2,4 GHz
Radio 2: banda da 2,4 GHz
Radio 2: banda da 5 GHz
VALORI
3,9 dBi
4,4 dBi
7,5 dBi
NORMATIVE
Certificazioni relative alla sicurezza del prodotto
UL 60950, cUL, EU EN 60950, TUV e UL 2043 (antenna esterna)
Conformità alle normative sulla radiotrasmissione
FCC (USA), Industry Canada, CE (Europa) e TELEC, in attesa di brevetto (Giappone)
PAGINA 2

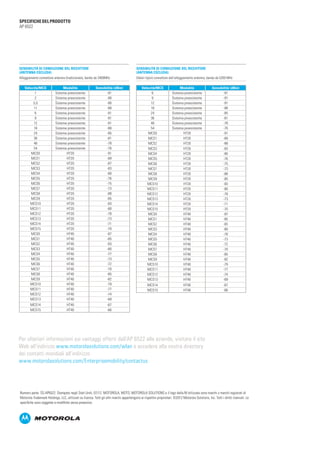

3. SPECIFICHE DEL PRODOTTO
AP 6522
SENSIBILITÀ DI CONDUZIONE DEL RICEVITORE
(ANTENNA ESCLUSA)
Alloggiamento connettore antenna (tradizionale), banda da 2400MHz
Velocità/MCS
1
2
5,5
11
6
9
12
18
24
36
48
54
MCS0
MCS1
MCS2
MCS3
MCS4
MCS5
MCS6
MCS7
MCS8
MCS9
MCS10
MCS11
MCS12
MCS13
MCS14
MCS15
MCS0
MCS1
MCS2
MCS3
MCS4
MCS5
MCS6
MCS7
MCS8
MCS9
MCS10
MCS11
MCS12
MCS13
Modalità
Sistema preesistente
Sistema preesistente
Sistema preesistente
Sistema preesistente
Sistema preesistente
Sistema preesistente
Sistema preesistente
Sistema preesistente
Sistema preesistente
Sistema preesistente
Sistema preesistente
Sistema preesistente
HT20
HT20
HT20
HT20
HT20
HT20
HT20
HT20
HT20
HT20
HT20
HT20
HT20
HT20
HT20
HT20
HT40
HT40
HT40
HT40
HT40
HT40
HT40
HT40
HT40
HT40
HT40
HT40
HT40
HT40
Sensibilità (dBm)
-91
-90
-90
-88
-91
-91
-91
-88
-85
-81
-78
-76
-91
-89
-87
-83
-80
-76
-75
-73
-88
-85
-83
-80
-78
-73
-71
-70
-87
-85
-83
-80
-77
-73
-72
-70
-85
-82
-79
-77
-74
-69
MCS14
MCS15
HT40
HT40
SENSIBILITÀ DI CONDUZIONE DEL RICEVITORE
(ANTENNA ESCLUSA)
(Valori tipici) connettore dell'alloggiamento antenna, banda da 5200 MHz
Velocità/MCS
6
9
12
18
24
36
48
54
MCS0
MCS1
MCS2
MCS3
MCS4
MCS5
MCS6
MCS7
MCS8
MCS9
MCS10
MCS11
MCS12
MCS13
MCS14
MCS15
MCS0
MCS1
MCS2
MCS3
MCS4
MCS5
MCS6
MCS7
MCS8
MCS9
MCS10
MCS11
MCS12
MCS13
Modalità
Sistema preesistente
Sistema preesistente
Sistema preesistente
Sistema preesistente
Sistema preesistente
Sistema preesistente
Sistema preesistente
Sistema preesistente
HT20
HT20
HT20
HT20
HT20
HT20
HT20
HT20
HT20
HT20
HT20
HT20
HT20
HT20
HT20
HT20
HT40
HT40
HT40
HT40
HT40
HT40
HT40
HT40
HT40
HT40
HT40
HT40
HT40
HT40
Sensibilità (dBm)
-91
-91
-91
-88
-85
-81
-78
-76
-91
-89
-88
-83
-80
-76
-75
-73
-88
-85
-83
-80
-78
-73
-71
-70
-87
-85
-83
-80
-78
-73
-72
-70
-85
-82
-79
-77
-74
-69
MCS14
MCS15
HT40
HT40
-67
-66
-67
-66
Per ulteriori informazioni sui vantaggi offerti dall'AP 6522 alle aziende, visitare il sito
Web all'indirizzo www.motorolasolutions.com/wlan o accedere alla nostra directory
dei contatti mondiali all'indirizzo
www.motorolasolutions.com/Enterprisemobility/contactus
Numero parte: SS-AP6522. Stampato negli Stati Uniti, 07/12. MOTOROLA, MOTO, MOTOROLA SOLUTIONS e il logo della M stilizzata sono marchi o marchi registrati di
Motorola Trademark Holdings, LLC, utilizzati su licenza. Tutti gli altri marchi appartengono ai rispettivi proprietari. ©2012 Motorola Solutions, Inc. Tutti i diritti riservati. Le
specifiche sono soggette a modifiche senza preavviso.
