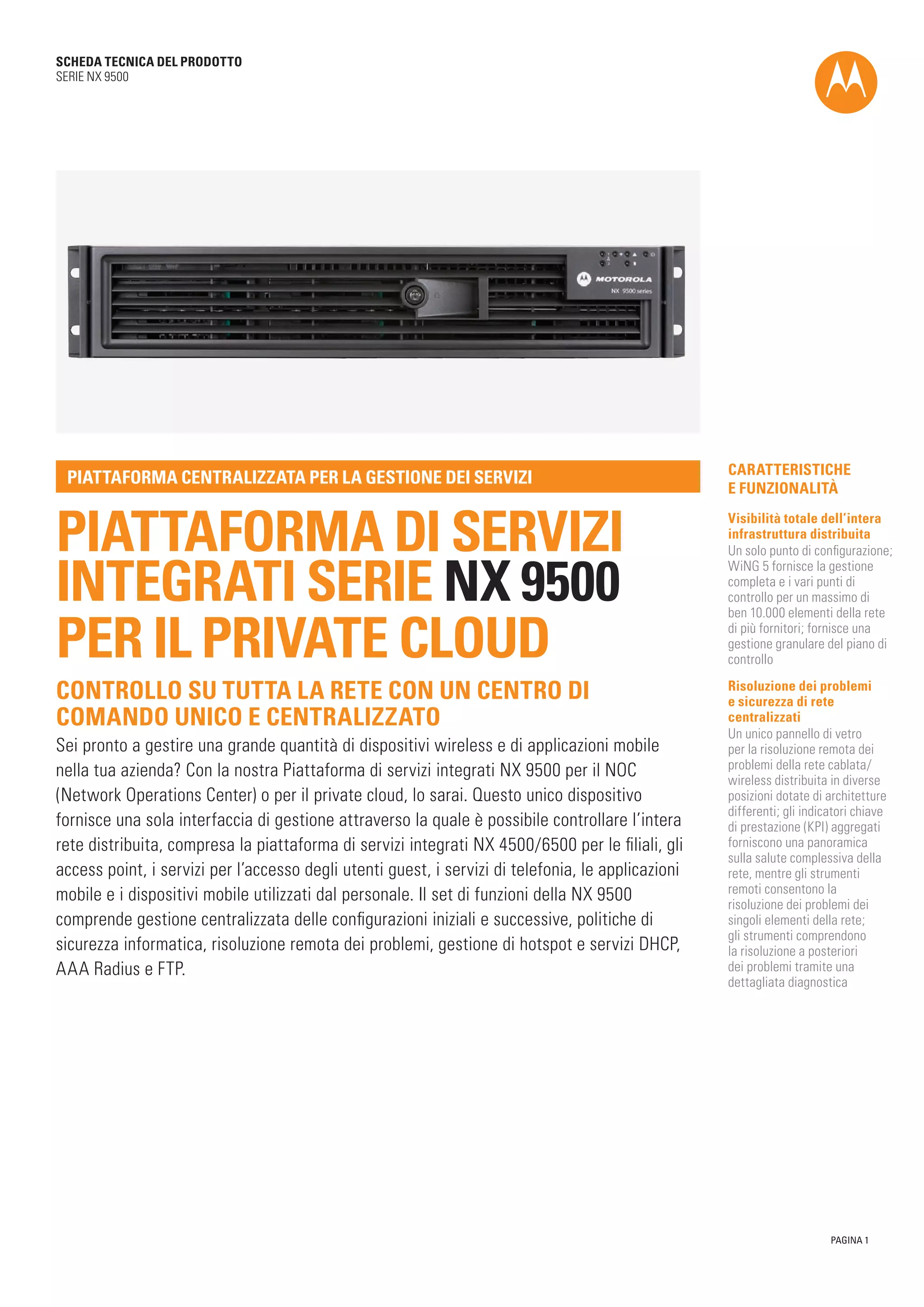

1. PAGINA 1
SCHEDA TECNICA DEL PRODOTTO
SERIE NX 9500
PIATTAFORMA DI SERVIZI
INTEGRATI SERIE NX 9500
PER IL PRIVATE CLOUD
PIATTAFORMA CENTRALIZZATA PER LA GESTIONE DEI SERVIZI
CONTROLLO SU TUTTA LA RETE CON UN CENTRO DI
COMANDO UNICO E CENTRALIZZATO
Sei pronto a gestire una grande quantità di dispositivi wireless e di applicazioni mobile
nella tua azienda? Con la nostra Piattaforma di servizi integrati NX 9500 per il NOC
(Network Operations Center) o per il private cloud, lo sarai. Questo unico dispositivo
fornisce una sola interfaccia di gestione attraverso la quale è possibile controllare l’intera
rete distribuita, compresa la piattaforma di servizi integrati NX 4500/6500 per le filiali, gli
access point, i servizi per l’accesso degli utenti guest, i servizi di telefonia, le applicazioni
mobile e i dispositivi mobile utilizzati dal personale. Il set di funzioni della NX 9500
comprende gestione centralizzata delle configurazioni iniziali e successive, politiche di
sicurezza informatica, risoluzione remota dei problemi, gestione di hotspot e servizi DHCP,
AAA Radius e FTP.
CARATTERISTICHE
E FUNZIONALITÀ
Visibilità totale dell’intera
infrastruttura distribuita
Un solo punto di configurazione;
WiNG 5 fornisce la gestione
completa e i vari punti di
controllo per un massimo di
ben 10.000 elementi della rete
di più fornitori; fornisce una
gestione granulare del piano di
controllo
Risoluzione dei problemi
e sicurezza di rete
centralizzati
Un unico pannello di vetro
per la risoluzione remota dei
problemi della rete cablata/
wireless distribuita in diverse
posizioni dotate di architetture
differenti; gli indicatori chiave
di prestazione (KPI) aggregati
forniscono una panoramica
sulla salute complessiva della
rete, mentre gli strumenti
remoti consentono la
risoluzione dei problemi dei
singoli elementi della rete;
gli strumenti comprendono
la risoluzione a posteriori
dei problemi tramite una
dettagliata diagnostica

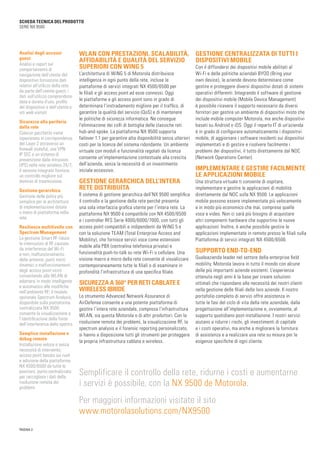

2. PAGINA 2
SCHEDA TECNICA DEL PRODOTTO
SERIE NX 9500
WLAN CON PRESTAZIONI, SCALABILITÀ,
AFFIDABILITÀ E QUALITÀ DEL SERVIZIO
SUPERIORI CON WING 5
L’architettura di WiNG 5 di Motorola distribuisce
intelligenza in ogni punto della rete, incluse le
piattaforme di servizi integrati NX 4500/6500 per
le filiali e gli access point ad esse connessi. Oggi
le piattaforme e gli access point sono in grado di
determinare l’instradamento migliore per il traffico, di
garantire la qualità del servizio (QoS) e di mantenere
le politiche di sicurezza informatica. Ne consegue
l’eliminazione dei colli di bottiglia delle classiche reti
hub-and-spoke. La piattaforma NX 9500 supporta
failover 1:1 per garantire alta disponibilità senza ulteriori
costi per la licenza del sistema ridondante. Un ambiente
virtuale con moduli e funzionalità regolati da licenza
consente un’implementazione contestuale alla crescita
dell’azienda, senza la necessità di un investimento
iniziale eccessivo.
GESTIONE GERARCHICA DELL’INTERA
RETE DISTRIBUITA
Il sistema di gestione gerarchica dell’NX 9500 semplifica
il controllo e la gestione della rete perché presenta
una sola interfaccia grafica utente per l’intera rete. La
piattaforma NX 9500 è compatibile con NX 4500/6500
e i controller RFS Serie 4000/6000/7000, con tutti gli
access point compatibili e indipendenti da WiNG 5 e
con la soluzione TEAM (Total Enterprise Access and
Mobility), che fornisce servizi voce come estensioni
mobile alla PBX (centralina telefonica privata) e
funzionalità push-to-talk su rete Wi-Fi o cellulare. Una
visione macro e micro della rete consente di visualizzare
contemporaneamente tutte le filiali o di esaminare in
profondità l’infrastruttura di una specifica filiale.
SICUREZZA A 360° PER RETI CABLATE E
WIRELESS IBRIDE
Lo strumento Advanced Network Assurance di
AirDefense consente a una potente piattaforma di
gestire l’intera rete aziendale, compresa l’infrastruttura
WLAN, sia questa Motorola o di altri produttori. Con la
risoluzione remota dei problemi, la visualizzazione RF, la
spectrum analysis e il forensic reporting personalizzato,
si hanno a disposizione tutti gli strumenti per proteggere
la propria infrastruttura cablata e wireless.
GESTIONE CENTRALIZZATA DI TUTTI I
DISPOSITIVI MOBILE
Con il diffondersi dei dispositivi mobile abilitati al
Wi-Fi e delle politiche aziendali BYOD (Bring your
own device), le aziende devono determinare come
gestire e proteggere diversi dispositivi dotati di sistemi
operativi differenti. Integrando il software di gestione
dei dispositivi mobile (Mobile Device Management)
è possibile ricevere il supporto necessario da diversi
fornitori per gestire un ambiente di dispositivi misto che
include mobile computer Motorola, ma anche dispositivi
basati su Android o iOS. Oggi il reparto IT di un’azienda
è in grado di configurare automaticamente i dispositivi
mobile, di aggiornare i software residenti sui dispositivi
implementati e di gestire e risolvere facilmente i
problemi dei dispositivi, il tutto direttamente dal NOC
(Network Operations Center).
IMPLEMENTARE E GESTIRE FACILMENTE
LE APPLICAZIONI MOBILE
Una struttura virtuale ti consente di ospitare,
implementare e gestire le applicazioni di mobilità
direttamente dal NOC sulla NX 9500. Le applicazioni
mobile possono essere implementate più velocemente
e in modo più economico che mai, comprese quelle
voce e video. Non ci sarà più bisogno di acquistare
altri componenti hardware che supportino le nuove
applicazioni. Inoltre, è anche possibile gestire le
applicazioni implementate in remoto presso le filiali sulla
Piattaforma di servizi integrati NX 4500/6500.
SUPPORTO END-TO-END
Qualeazienda leader nel settore della enterprise field
mobility, Motorola lavora in tutto il mondo con alcune
delle più importanti aziende esistenti. L’esperienza
ottenuta negli anni è la base per creare soluzioni
ottimali che rispondano alle necessità dei nostri clienti
nella gestione delle filiali delle loro aziende. Il nostro
portafolio completo di servizi offre assistenza in
tutte le fasi del ciclo di vita della rete aziendale, dalla
progettazione all’implementazione e, ovviamente, al
supporto quotidiano post-installazione. I nostri servizi
aiutano a ridurre i rischi, gli investimenti di capitale
e i costi operativi, ma anche a migliorare la fornitura
di assistenza e a realizzare una rete su misura per le
esigenze specifiche di ogni cliente.
Analisi degli accessi
guest
Analisi e report sul
comportamento di
navigazione dell’utente del
dispositivo forniscono dati
relativi all’utilizzo della rete
da parte dell’utente guest; i
dati sull’utilizzo comprendono
data e durata d’uso, profilo
del dispositivo e dell’utente e
siti web visitati
Sicurezza alla periferia
della rete
Ciascun pacchetto viene
ispezionato in corrispondenza
del Layer 2 attraverso un
firewall stateful, una VPN
IP SEC e un sistema di
prevenzione dalle intrusioni
(IPS) nella rete wireless 24/7;
il sensore integrato fornisce
un controllo migliore sul
dominio di trasmissione.
Gestione gerarchica
Gestione delle policy più
semplice per le architetture
di implementazione dotate
o meno di piattaforma nella
rete
Resilienza multilivello con
Spectrum Management
La gestione Smart RF riduce
le interruzioni di RF causate
da interferenze del Wi-Fi
e non, malfunzionamento
delle antenne, punti morti
dinamici o malfunzionamenti
degli access point vicini
consentendo alla WLAN di
adattarsi in modo intelligente
e automatico alle modifiche
nell’ambiente RF; il modulo
opzionale Spectrum Analysis,
disponibile sulla piattaforma
centralizzata NX 9500
consente la visualizzazione e
l’identificazione della fonte
dell’interferenza dello spettro
Semplice installazione e
debug remoto
Installazione veloce e senza
necessità di intervento;
access point basato sui ruoli
e adozione della piattaforma
NX 4500/6500 da tutte le
posizioni; punto centralizzato
per raccogliere i dati della
risoluzione remota dei
problemi
Semplificare il controllo della rete, ridurne i costi e aumentarne
i servizi è possibile, con la NX 9500 de Motorola.
Per maggiori informazioni visitate il sito
www.motorolasolutions.com/NX9500

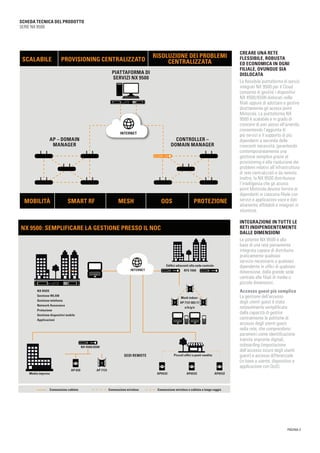

3. PAGINA 3
SCHEDA TECNICA DEL PRODOTTO
SERIE NX 9500
CREARE UNA RETE
FLESSIBILE, ROBUSTA
ED ECONOMICA IN OGNI
FILIALE, OVUNQUE SIA
DISLOCATA
La flessibile piattaforma di servizi
integrati NX 9500 per il Cloud
consente di gestire i dispositivi
NX 4500/6500 dislocati nelle
filiali oppure di adottare e gestire
direttamente gli access point
Motorola. La piattaforma NX
9500 è scalabile e in grado di
crescere di pari passo all’azienda,
consentendo l’aggiunta di
più servizi e il supporto di più
dipendenti a seconda delle
crescenti necessità, garantendo
contemporaneamente una
gestione semplice grazie al
provisioning e alla risoluzione dei
problemi relativi all’infrastruttura
di rete centralizzati e da remoto.
Inoltre, la NX 9500 distribuisce
l’intelligenza che gli access
point Motorola devono fornire ai
dipendenti in ciascuna filiale con
servizi e applicazioni voce e dati
altamente affidabili e integrati in
sicurezza.
INTEGRAZIONE IN TUTTE LE
RETI INDIPENDENTEMENTE
DALLE DIMENSIONI
La potente NX 9500 è alla
base di una rete pienamente
integrata capace di distribuire
praticamente qualsiasi
servizio necessario a qualsiasi
dipendente in uffici di qualsiasi
dimensione, dalla grande sede
centrale alle filiali di medie o
piccole dimensioni..
Accesso guest più semplice
La gestione dell’accesso
degli utenti guest è stata
notevolmente semplificata
dalla capacità di gestire
centralmente le politiche di
accesso degli utenti guest
nella rete, che comprendono:
parametri come identificazione
tramite impronte digitali,
onboarding (impostazione
dell’accesso sicuro degli utenti
guest) e accesso differenziale
(in base a utente, dispositivo e
applicazione con QoS).
SCALABILE
PIATTAFORMA DI
SERVIZI NX 9500
PROVISIONING CENTRALIZZATO
RISOLUZIONE DEI PROBLEMI
CENTRALIZZATA
AP – DOMAIN
MANAGER
CONTROLLER –
DOMAIN MANAGER
INTERNET
MOBILITÀ SMART RF MESH QOS PROTEZIONE
NX 9500: SEMPLIFICARE LA GESTIONE PRESSO IL NOC
INTERNET
NX 95OO
Gestione WLAN
Gestione telefonia
Network Assurance
Protezione
Gestione dispositivi mobile
Applicazioni
Edifici adiacenti alla sede centrale
RFS 7000
Mesh indoor:
AP 7131 802.11
a/b/g/n
Media impresa
NX 4500/6500
AP 650 AP 7131
SEDI REMOTE
AP6532 AP6532 AP6532
Piccoli uffici e punti vendita
Connessione cablata Connessione wireless Connessione wireless o cablata a lungo raggio

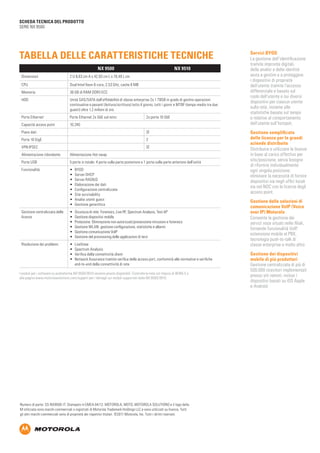

4. Numero di parte: SS-NX9500-IT. Stampato in EMEA 04/12. MOTOROLA, MOTO, MOTOROLA SOLUTIONS e il logo della
M stilizzata sono marchi commerciali o registrati di Motorola Trademark Holdings LLC e sono utilizzati su licenza. Tutti
gli altri marchi commerciali sono di proprietà dei rispettivi titolari. ©2011 Motorola, Inc. Tutti i diritti riservati.
SCHEDA TECNICA DEL PRODOTTO
SERIE NX 9500
TABELLA DELLE CARATTERISTICHE TECNICHE
NX 9500 NX 9510
Dimensioni 2 U 8,63 cm A x 42,93 cm L x 70,49 L cm
CPU Dual Intel Xeon 6-core, 2,53 GHz, cache 8 MB
Memoria 36 GB di RAM DDR3 ECC
HDD Unità SAS/SATA dall’affidabilità di classe enterprise 2x 1 TBGB in grado di gestire operazioni
continuative e pesanti (lettura/scrittura) tutto il giorno, tutti i giorni e MTBF (tempo medio tra due
guasti) oltre 1,2 milioni di ore
Porte Ethernet Porte Ethernet 2x GbE sul retro 2x porte 10 GbE
Capacità access point 10.240
Piano dati SÌ
Porte 10 GigE 2
VPN IPSEC SÌ
Alimentazione ridondante Alimentazione Hot swap
Porte USB 5 porte in totale: 4 porte sulla parte posteriore e 1 porta sulla parte anteriore dell’unità
Funzionalità • BYOD
• Server DHCP
• Server RADIUS
• Elaborazione dei dati
• Configurazione centralizzata
• Site survivability
• Analisi utenti guest
• Gestione gerarchica
Gestione centralizzata delle
licenze
• Sicurezza di rete: Forensics, Live RF, Spectrum Analysis, Test AP
• Gestione dispositivi mobile
• Protezione: Eliminazione non autorizzati/prevenzione intrusioni e forensics
• Gestione WLAN: gestione configurazione, statistiche e allarmi
• Gestione comunicazione VoIP
• Gestione del provisioning delle applicazioni di terzi
Risoluzione dei problemi • LiveView
• Spectrum Analysis
• Verifica della connettività client
• Network Assurance tramite verifica delle access port, conformità alle normative e verifiche
end-to-end della connettività di rete
Servizi BYOD
La gestione dell’identificazione
tramite impronte digitali,
delle analisi e delle identità
aiuta a gestire e a proteggere
i dispositivi di proprietà
dell’utente tramite l’accesso
differenziale e basato sul
ruolo dell’utente e sui diversi
dispositivi per ciascun utente
sulla rete, insieme alle
statistiche basate sul tempo
e relative al comportamento
dell’utente sull’hotspot.
Gestione semplificata
delle licenze per le grandi
aziende distribuite
Distribuire e utilizzare le licenze
in base al carico effettivo per
sito/posizione, senza bisogno
di rifornire individualmente
ogni singola posizione;
eliminare la necessità di fornire
dispositivi sia negli uffici locali
sia nel NOC con le licenze degli
access point.
Gestione delle soluzioni di
comunicazione VoIP (Voice
over IP) Motorola
Consente la gestione dei
servizi voce situati nelle filiali,
fornendo funzionalità VoIP,
estensione mobile al PBX,
tecnologia push-to-talk di
classe enterprise e molto altro
Gestione dei dispositivi
mobile di più produttori
Gestione centralizzata di più di
500.000 ricevitori implementati
presso siti remoti, inclusi i
dispositivi basati su iOS Apple
e Android
I moduli per i software su piattaforma NX 9500/9510 saranno presto disponibili. Controlla le note sul rilascio di WiNG 5.x
alla pagina www.motorolasolutions.com/support per i dettagli sui moduli supportati dalla NX 9500/9510.
