Ap7131 datasheet
L'access point Motorola AP-7131 802.11n tri-radio offre un throughput fino a 600 Mbps e supporta simultaneamente servizi voce, dati e monitoraggio della sicurezza della rete. Progettato per piccoli e grandi ambienti aziendali, il dispositivo funziona in modalità indipendente o con gestione centralizzata, garantendo connettività Mesh e resilienza della rete. Caratterizzato da funzionalità avanzate di sicurezza e gestione, minimizza i costi operativi eliminando la necessità di apparecchiature multiple.
Ap7131 datasheet

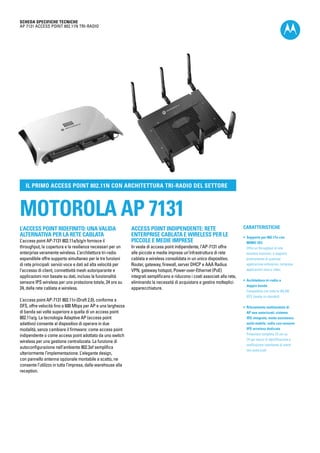

- 1. SCHEDA SPECIFICHE TECNICHE AP7131 Access point 802.11n tri-radio L’access point ridefinito: una valida alternativa per la rete cablata L’access point AP-7131 802.11a/b/g/n fornisce il throughput, la copertura e la resilienza necessari per un enterprise veramente wireless. L’architettura tri-radio espandibile offre supporto simultaneo per le tre funzioni di rete principali: servizi voce e dati ad alta velocità per l’accesso di client, connettività mesh autoriparante e applicazioni non basate su dati, incluso la funzionalità sensore IPS wireless per una protezione totale, 24 ore su 24, della rete cablata e wireless. L’access point AP-7131 802.11n (Draft 2.0), conforme a DFS, offre velocità fino a 600 Mbps per AP e una larghezza di banda sei volte superiore a quella di un access point 802.11a/g. La tecnologia Adaptive AP (access point adattivo) consente al dispositivo di operare in due modalità, senza cambiare il firmware: come access point indipendente o come access point adottato da uno switch wireless per una gestione centralizzata. La funzione di autoconfigurazione nell’ambiente 802.3af semplifica ulteriormente l’implementazione. L’elegante design, con pannello antenna opzionale montabile a scatto, ne consente l’utilizzo in tutta l’impresa, dalla warehouse alla reception. Access point indipendente: rete enterprise cablata e wireless per le piccole e medie imprese In veste di access point indipendente, l’AP-7131 offre alle piccole e medie imprese un’infrastruttura di rete cablata e wireless consolidata in un unico dispositivo. Router, gateway, firewall, server DHCP e AAA Radius VPN, gateway hotspot, Power-over-Ethernet (PoE) integrati semplificano e riducono i costi associati alla rete, eliminando la necessità di acquistare e gestire molteplici apparecchiature. Il primo access point 802.11n con architettura tri-radio del settore MOTOROLA AP 7131 CARATTERISTICHE • Supporto per 802.11n con MIMO 3X3 Offre un throughput di rete wireless massimo, a supporto praticamente di qualsiasi applicazione enterprise, comprese applicazioni voce e video • Architettura tri-radio a doppia banda Compatibile con tutte le WLAN IEEE basate su standard • Rilevamento multimodale di AP non autorizzati: sistema IDS integrato, modo assistenza unità mobile, radio con sensore IPS wireless dedicata Protezione completa 24 ore su 24 per mezzo di identificazione e notificazione istantanea di utenti non autorizzati

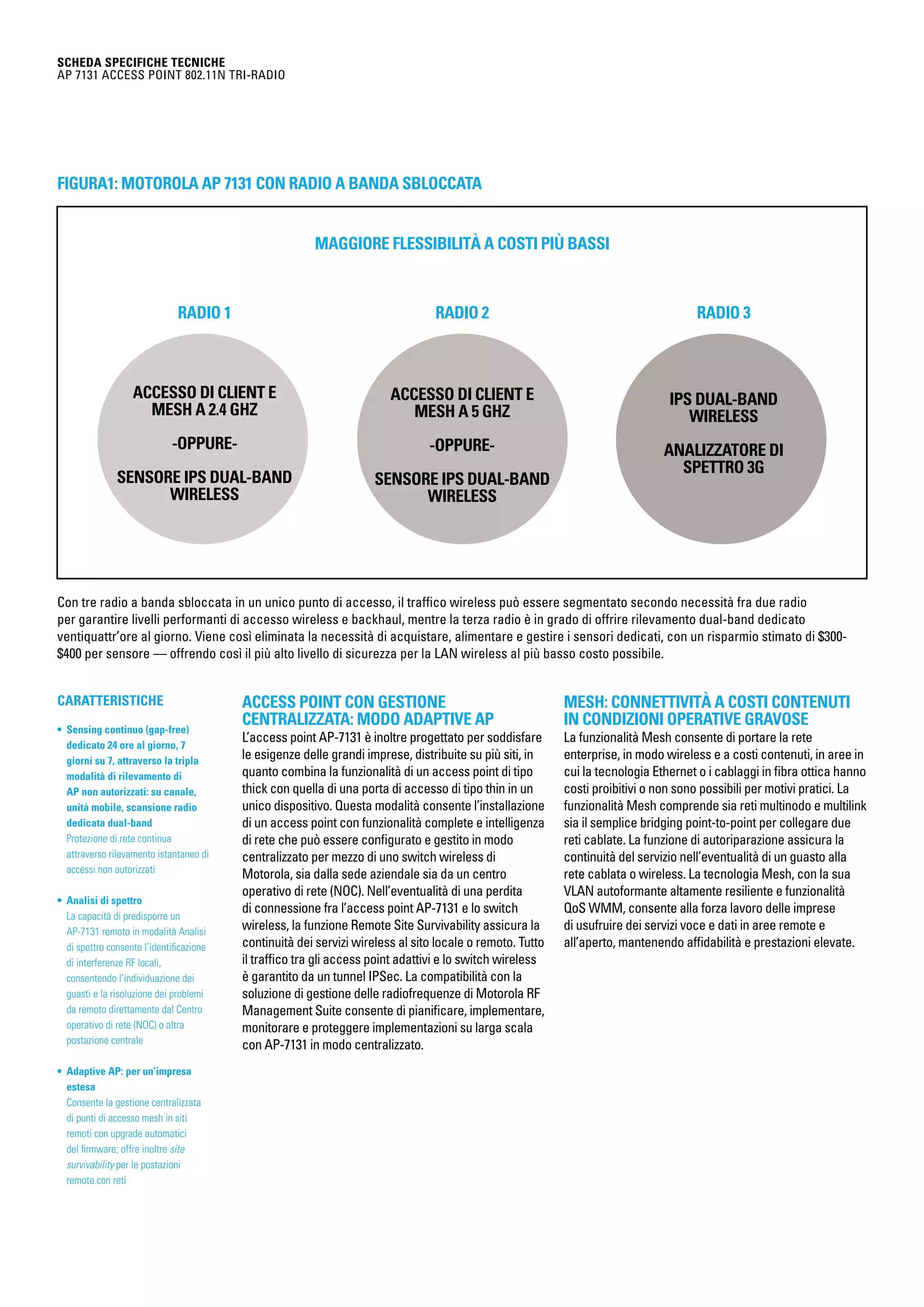

- 2. SCHEDA SPECIFICHE TECNICHE AP7131 Access point 802.11n tri-radio Figura1: Motorola AP 7131 con radio a banda sbloccata Con tre radio a banda sbloccata in un unico punto di accesso, il traffico wireless può essere segmentato secondo necessità fra due radio per garantire livelli performanti di accesso wireless e backhaul, mentre la terza radio è in grado di offrire rilevamento dual-band dedicato ventiquattr’ore al giorno. Viene così eliminata la necessità di acquistare, alimentare e gestire i sensori dedicati, con un risparmio stimato di $300- $400 per sensore — offrendo così il più alto livello di sicurezza per la LAN wireless al più basso costo possibile. Access point con gestione centralizzata: Modo Adaptive AP L’access point AP-7131 è inoltre progettato per soddisfare le esigenze delle grandi imprese, distribuite su più siti, in quanto combina la funzionalità di un access point di tipo thick con quella di una porta di accesso di tipo thin in un unico dispositivo. Questa modalità consente l’installazione di un access point con funzionalità complete e intelligenza di rete che può essere configurato e gestito in modo centralizzato per mezzo di uno switch wireless di Motorola, sia dalla sede aziendale sia da un centro operativo di rete (NOC). Nell’eventualità di una perdita di connessione fra l’access point AP-7131 e lo switch wireless, la funzione Remote Site Survivability assicura la continuità dei servizi wireless al sito locale o remoto. Tutto il traffico tra gli access point adattivi e lo switch wireless è garantito da un tunnel IPSec. La compatibilità con la soluzione di gestione delle radiofrequenze di Motorola RF Management Suite consente di pianificare, implementare, monitorare e proteggere implementazioni su larga scala con AP-7131 in modo centralizzato. Mesh: connettività a costi contenuti in condizioni operative gravose La funzionalità Mesh consente di portare la rete enterprise, in modo wireless e a costi contenuti, in aree in cui la tecnologia Ethernet o i cablaggi in fibra ottica hanno costi proibitivi o non sono possibili per motivi pratici. La funzionalità Mesh comprende sia reti multinodo e multilink sia il semplice bridging point-to-point per collegare due reti cablate. La funzione di autoriparazione assicura la continuità del servizio nell’eventualità di un guasto alla rete cablata o wireless. La tecnologia Mesh, con la sua VLAN autoformante altamente resiliente e funzionalità QoS WMM, consente alla forza lavoro delle imprese di usufruire dei servizi voce e dati in aree remote e all’aperto, mantenendo affidabilità e prestazioni elevate. Maggiore flessibilità a costi più bassi Radio 2Radio 1 Radio 3 Accesso di client e mesh a 5 GHz -oppure- Sensore IPS dual-band wireless Accesso di client e mesh a 2.4 GHz -oppure- Sensore IPS dual-band wireless IPS dual-band wireless Analizzatore di spettro 3G CARATTERISTICHE • Sensing continuo (gap-free) dedicato 24 ore al giorno, 7 giorni su 7, attraverso la tripla modalità di rilevamento di AP non autorizzati: su canale, unità mobile, scansione radio dedicata dual-band Protezione di rete continua attraverso rilevamento istantaneo di accessi non autorizzati • Analisi di spettro La capacità di predisporre un AP-7131 remoto in modalità Analisi di spettro consente l’identificazione di interferenze RF locali, consentendo l’individuazione dei guasti e la risoluzione dei problemi da remoto direttamente dal Centro operativo di rete (NOC) o altra postazione centrale • Adaptive AP: per un’impresa estesa Consente la gestione centralizzata di punti di accesso mesh in siti remoti con upgrade automatici del firmware; offre inoltre site survivability per le postazioni remote con reti

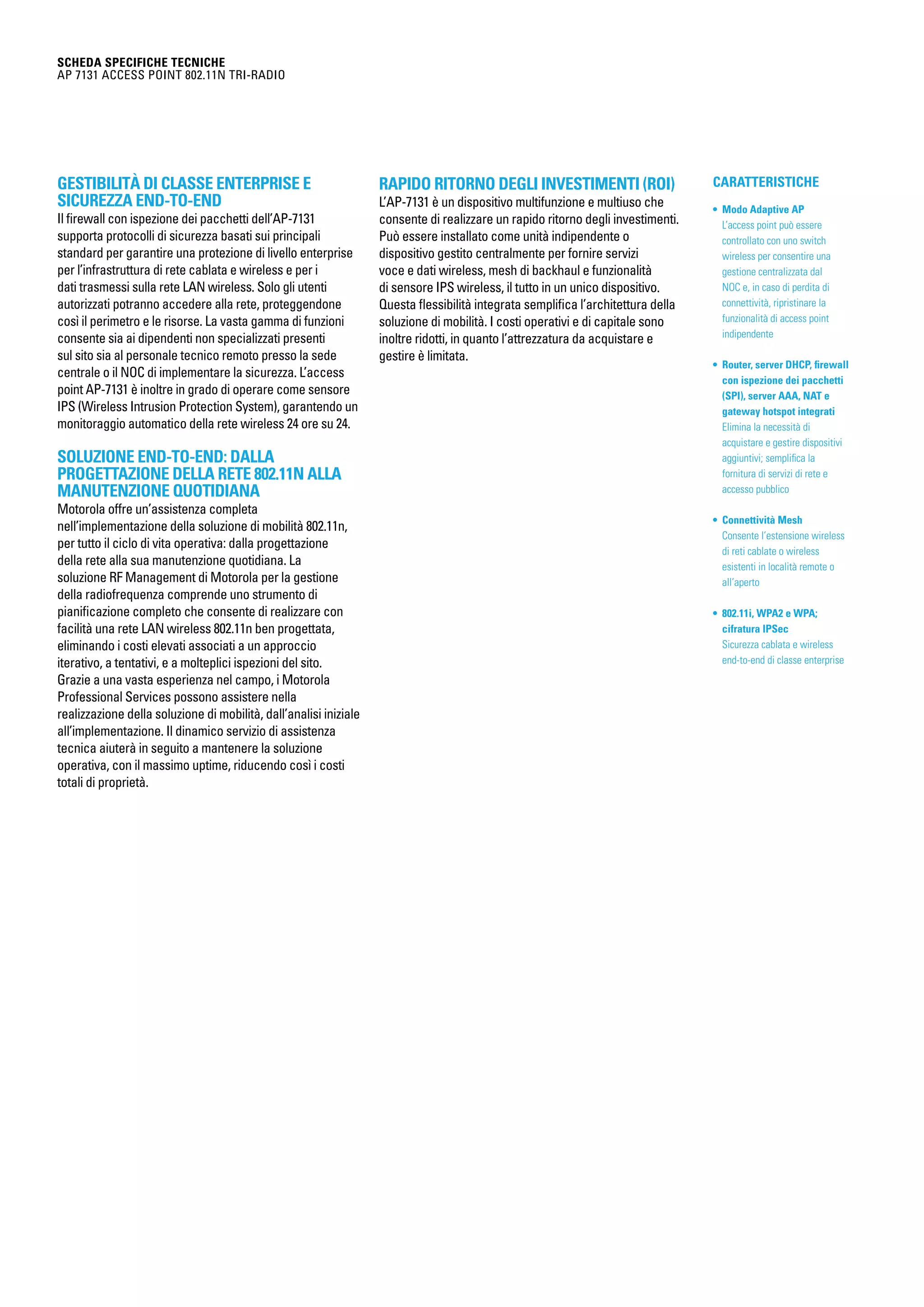

- 3. CARATTERISTICHE • Modo AdaptiveAP L’access point può essere controllato con uno switch wireless per consentire una gestione centralizzata dal NOC e, in caso di perdita di connettività, ripristinare la funzionalità di access point indipendente • Router, server DHCP, firewall con ispezione dei pacchetti (SPI), server AAA, NAT e gateway hotspot integrati Elimina la necessità di acquistare e gestire dispositivi aggiuntivi; semplifica la fornitura di servizi di rete e accesso pubblico • Connettività Mesh Consente l’estensione wireless di reti cablate o wireless esistenti in località remote o all’aperto • 802.11i, WPA2 e WPA; cifratura IPSec Sicurezza cablata e wireless end-to-end di classe enterprise SCHEDA SPECIFICHE TECNICHE AP 7131 Access point 802.11n tri-radio Gestibilità di classe enterprise e sicurezza end-to-end Il firewall con ispezione dei pacchetti dell’AP-7131 supporta protocolli di sicurezza basati sui principali standard per garantire una protezione di livello enterprise per l’infrastruttura di rete cablata e wireless e per i dati trasmessi sulla rete LAN wireless. Solo gli utenti autorizzati potranno accedere alla rete, proteggendone così il perimetro e le risorse. La vasta gamma di funzioni consente sia ai dipendenti non specializzati presenti sul sito sia al personale tecnico remoto presso la sede centrale o il NOC di implementare la sicurezza. L’access point AP-7131 è inoltre in grado di operare come sensore IPS (Wireless Intrusion Protection System), garantendo un monitoraggio automatico della rete wireless 24 ore su 24. Soluzione end-to-end: dalla progettazione della rete 802.11n alla manutenzione quotidiana Motorola offre un’assistenza completa nell’implementazione della soluzione di mobilità 802.11n, per tutto il ciclo di vita operativa: dalla progettazione della rete alla sua manutenzione quotidiana. La soluzione RF Management di Motorola per la gestione della radiofrequenza comprende uno strumento di pianificazione completo che consente di realizzare con facilità una rete LAN wireless 802.11n ben progettata, eliminando i costi elevati associati a un approccio iterativo, a tentativi, e a molteplici ispezioni del sito. Grazie a una vasta esperienza nel campo, i Motorola Professional Services possono assistere nella realizzazione della soluzione di mobilità, dall’analisi iniziale all’implementazione. Il dinamico servizio di assistenza tecnica aiuterà in seguito a mantenere la soluzione operativa, con il massimo uptime, riducendo così i costi totali di proprietà. Rapido ritorno degli investimenti (ROI) L’AP-7131 è un dispositivo multifunzione e multiuso che consente di realizzare un rapido ritorno degli investimenti. Può essere installato come unità indipendente o dispositivo gestito centralmente per fornire servizi voce e dati wireless, mesh di backhaul e funzionalità di sensore IPS wireless, il tutto in un unico dispositivo. Questa flessibilità integrata semplifica l’architettura della soluzione di mobilità. I costi operativi e di capitale sono inoltre ridotti, in quanto l’attrezzatura da acquistare e gestire è limitata.

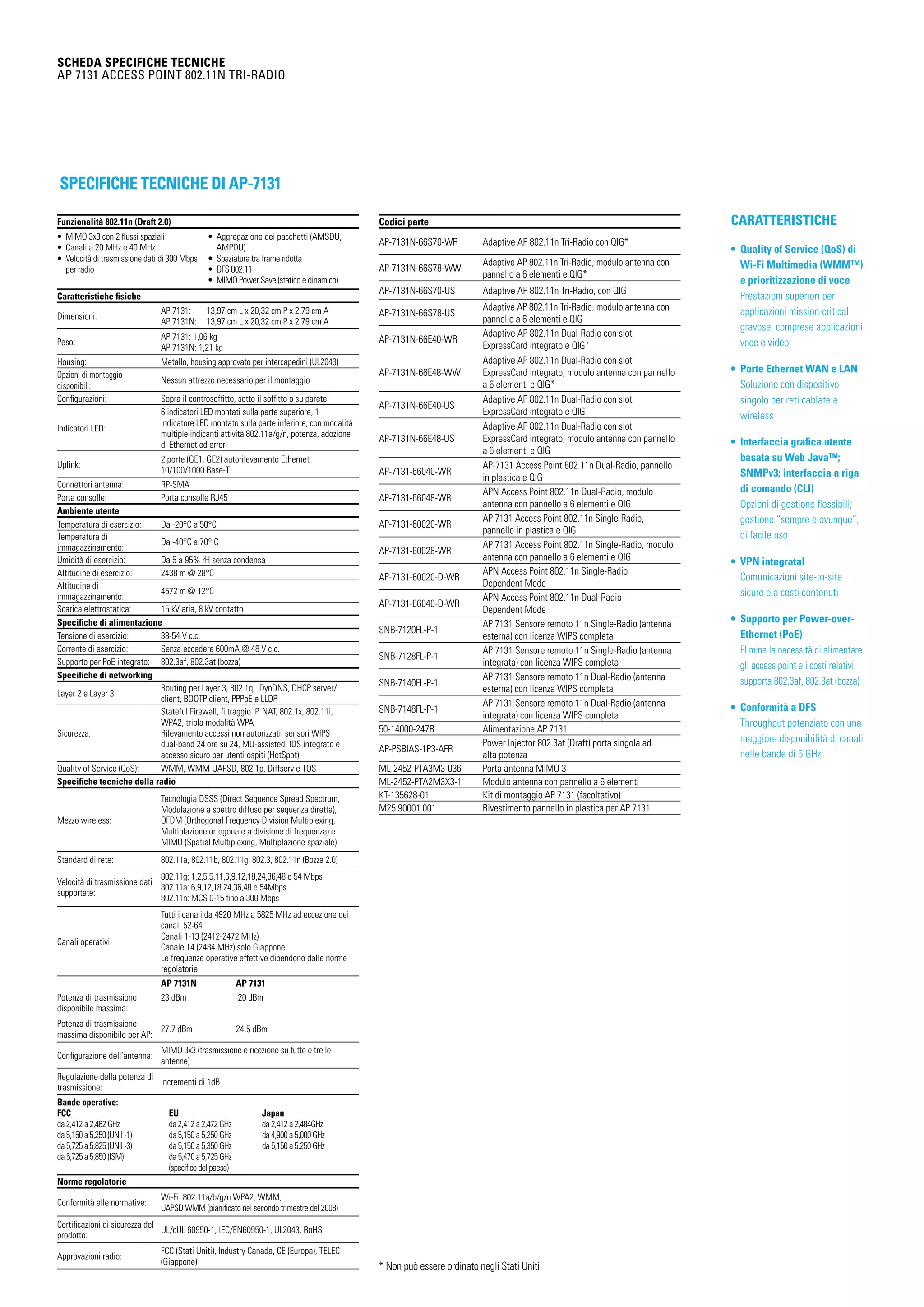

- 4. SCHEDA SPECIFICHE TECNICHE AP7131 Access point 802.11n tri-radio Specifiche tecniche di AP-7131 Funzionalità 802.11n (Draft 2.0) • MIMO 3x3 con 2 flussi spaziali • Canali a 20 MHz e 40 MHz • Velocità di trasmissione dati di 300 Mbps per radio • Aggregazione dei pacchetti (AMSDU, AMPDU) • Spaziatura tra frame ridotta • DFS 802.11 • MIMO Power Save (statico e dinamico) Caratteristiche fisiche Dimensioni: AP 7131: 13,97 cm L x 20,32 cm P x 2,79 cm A AP 7131N: 13,97 cm L x 20,32 cm P x 2,79 cm A Peso: AP 7131: 1,06 kg AP 7131N: 1,21 kg Housing: Metallo, housing approvato per intercapedini (UL2043) Opzioni di montaggio disponibili: Nessun attrezzo necessario per il montaggio Configurazioni: Sopra il controsoffitto, sotto il soffitto o su parete Indicatori LED: 6 indicatori LED montati sulla parte superiore, 1 indicatore LED montato sulla parte inferiore, con modalità multiple indicanti attività 802.11a/g/n, potenza, adozione di Ethernet ed errori Uplink: 2 porte (GE1, GE2) autorilevamento Ethernet 10/100/1000 Base-T Connettori antenna: RP-SMA Porta consolle: Porta consolle RJ45 Ambiente utente Temperatura di esercizio: Da -20°C a 50°C Temperatura di immagazzinamento: Da -40°C a 70° C Umidità di esercizio: Da 5 a 95% rH senza condensa Altitudine di esercizio: 2438 m @ 28°C Altitudine di immagazzinamento: 4572 m @ 12°C Scarica elettrostatica: 15 kV aria, 8 kV contatto Specifiche di alimentazione Tensione di esercizio: 38-54 V c.c. Corrente di esercizio: Senza eccedere 600mA @ 48 V c.c. Supporto per PoE integrato: 802.3af, 802.3at (bozza) Specifiche di networking Layer 2 e Layer 3: Routing per Layer 3, 802.1q, DynDNS, DHCP server/ client, BOOTP client, PPPoE e LLDP Sicurezza: Stateful Firewall, filtraggio IP, NAT, 802.1x, 802.11i, WPA2, tripla modalità WPA Rilevamento accessi non autorizzati: sensori WIPS dual-band 24 ore su 24, MU-assisted, IDS integrato e accesso sicuro per utenti ospiti (HotSpot) Quality of Service (QoS): WMM, WMM-UAPSD, 802.1p, Diffserv e TOS Specifiche tecniche della radio Mezzo wireless: Tecnologia DSSS (Direct Sequence Spread Spectrum, Modulazione a spettro diffuso per sequenza diretta), OFDM (Orthogonal Frequency Division Multiplexing, Multiplazione ortogonale a divisione di frequenza) e MIMO (Spatial Multiplexing, Multiplazione spaziale) Standard di rete: 802.11a, 802.11b, 802.11g, 802.3, 802.11n (Bozza 2.0) Velocità di trasmissione dati supportate: 802.11g: 1,2,5.5,11,6,9,12,18,24,36,48 e 54 Mbps 802.11a: 6,9,12,18,24,36,48 e 54Mbps 802.11n: MCS 0-15 fino a 300 Mbps Canali operativi: Tutti i canali da 4920 MHz a 5825 MHz ad eccezione dei canali 52-64 Canali 1-13 (2412-2472 MHz) Canale 14 (2484 MHz) solo Giappone Le frequenze operative effettive dipendono dalle norme regolatorie AP 7131N AP 7131 Potenza di trasmissione disponibile massima: 23 dBm 20 dBm Potenza di trasmissione massima disponibile per AP: 27.7 dBm 24.5 dBm Configurazione dell’antenna: MIMO 3x3 (trasmissione e ricezione su tutte e tre le antenne) Regolazione della potenza di trasmissione: Incrementi di 1dB Bande operative: FCC EU Japan da 2,412 a 2,462 GHz da 2,412 a 2,472 GHz da 2,412 a 2,484GHz da 5,150 a 5,250 (UNII -1) da 5,150 a 5,250 GHz da 4,900 a 5,000 GHz da 5,725 a 5,825 (UNII -3) da 5,150 a 5,350 GHz da 5,150 a 5,250 GHz da 5,725 a 5,850 (ISM) da 5,470 a 5,725 GHz (specifico del paese) Norme regolatorie Conformità alle normative: Wi-Fi: 802.11a/b/g/n WPA2, WMM, UAPSD WMM (pianificato nel secondo trimestre del 2008) Certificazioni di sicurezza del prodotto: UL/cUL 60950-1, IEC/EN60950-1, UL2043, RoHS Approvazioni radio: FCC (Stati Uniti), Industry Canada, CE (Europa), TELEC (Giappone) Codici parte AP-7131N-66S70-WR Adaptive AP 802.11n Tri-Radio con QIG* AP-7131N-66S78-WW Adaptive AP 802.11n Tri-Radio, modulo antenna con pannello a 6 elementi e QIG* AP-7131N-66S70-US Adaptive AP 802.11n Tri-Radio, con QIG AP-7131N-66S78-US Adaptive AP 802.11n Tri-Radio, modulo antenna con pannello a 6 elementi e QIG AP-7131N-66E40-WR Adaptive AP 802.11n Dual-Radio con slot ExpressCard integrato e QIG* AP-7131N-66E48-WW Adaptive AP 802.11n Dual-Radio con slot ExpressCard integrato, modulo antenna con pannello a 6 elementi e QIG* AP-7131N-66E40-US Adaptive AP 802.11n Dual-Radio con slot ExpressCard integrato e QIG AP-7131N-66E48-US Adaptive AP 802.11n Dual-Radio con slot ExpressCard integrato, modulo antenna con pannello a 6 elementi e QIG AP-7131-66040-WR AP-7131 Access Point 802.11n Dual-Radio, pannello in plastica e QIG AP-7131-66048-WR APN Access Point 802.11n Dual-Radio, modulo antenna con pannello a 6 elementi e QIG AP-7131-60020-WR AP 7131 Access Point 802.11n Single-Radio, pannello in plastica e QIG AP-7131-60028-WR AP 7131 Access Point 802.11n Single-Radio, modulo antenna con pannello a 6 elementi e QIG AP-7131-60020-D-WR APN Access Point 802.11n Single-Radio Dependent Mode AP-7131-66040-D-WR APN Access Point 802.11n Dual-Radio Dependent Mode SNB-7120FL-P-1 AP 7131 Sensore remoto 11n Single-Radio (antenna esterna) con licenza WIPS completa SNB-7128FL-P-1 AP 7131 Sensore remoto 11n Single-Radio (antenna integrata) con licenza WIPS completa SNB-7140FL-P-1 AP 7131 Sensore remoto 11n Dual-Radio (antenna esterna) con licenza WIPS completa SNB-7148FL-P-1 AP 7131 Sensore remoto 11n Dual-Radio (antenna integrata) con licenza WIPS completa 50-14000-247R Alimentazione AP 7131 AP-PSBIAS-1P3-AFR Power Injector 802.3at (Draft) porta singola ad alta potenza ML-2452-PTA3M3-036 Porta antenna MIMO 3 ML-2452-PTA2M3X3-1 Modulo antenna con pannello a 6 elementi KT-135628-01 Kit di montaggio AP 7131 (facoltativo) M25.90001.001 Rivestimento pannello in plastica per AP 7131 * Non può essere ordinato negli Stati Uniti CARATTERISTICHE • Quality of Service (QoS) di Wi-Fi Multimedia (WMM™) e prioritizzazione di voce Prestazioni superiori per applicazioni mission-critical gravose, comprese applicazioni voce e video • Porte Ethernet WAN e LAN Soluzione con dispositivo singolo per reti cablate e wireless • Interfaccia grafica utente basata su Web Java™; SNMPv3; interfaccia a riga di comando (CLI) Opzioni di gestione flessibili; gestione “sempre e ovunque”, di facile uso • VPN integratal Comunicazioni site-to-site sicure e a costi contenuti • Supporto per Power-over- Ethernet (PoE) Elimina la necessità di alimentare gli access point e i costi relativi; supporta 802.3af, 802.3at (bozza) • Conformità a DFS Throughput potenziato con una maggiore disponibilità di canali nelle bande di 5 GHz

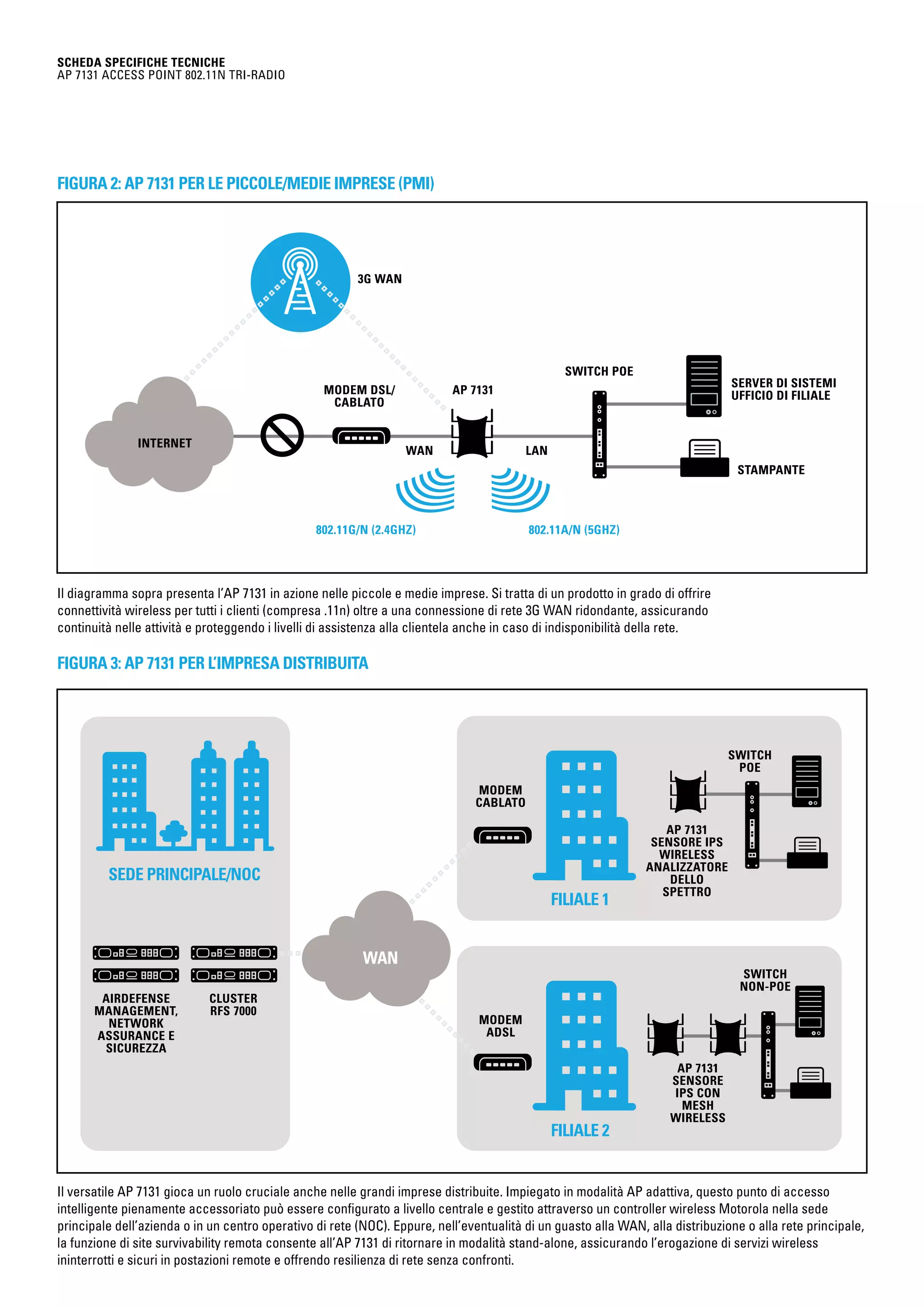

- 5. SCHEDA SPECIFICHE TECNICHE AP7131 Access point 802.11n tri-radio Il versatile AP 7131 gioca un ruolo cruciale anche nelle grandi imprese distribuite. Impiegato in modalità AP adattiva, questo punto di accesso intelligente pienamente accessoriato può essere configurato a livello centrale e gestito attraverso un controller wireless Motorola nella sede principale dell’azienda o in un centro operativo di rete (NOC). Eppure, nell’eventualità di un guasto alla WAN, alla distribuzione o alla rete principale, la funzione di site survivability remota consente all’AP 7131 di ritornare in modalità stand-alone, assicurando l’erogazione di servizi wireless ininterrotti e sicuri in postazioni remote e offrendo resilienza di rete senza confronti. Il diagramma sopra presenta l’AP 7131 in azione nelle piccole e medie imprese. Si tratta di un prodotto in grado di offrire connettività wireless per tutti i clienti (compresa .11n) oltre a una connessione di rete 3G WAN ridondante, assicurando continuità nelle attività e proteggendo i livelli di assistenza alla clientela anche in caso di indisponibilità della rete. Figura 3: AP 7131 per l’impresa distribuita Figura 2: AP 7131 per le Piccole/Medie Imprese (PMI) 3G WAN Sede principale/NOC Filiale 1 Filiale 2 Cluster RFS 7000 Modem cablato Modem ADSL Switch PoE Switch non-PoE WAN AirDefense Management, Network Assurance e Sicurezza AP 7131 Sensore IPS wireless Analizzatore dello spettro AP 7131 Sensore IPS con mesh wireless Modem DSL/ cablato AP 7131 Switch PoE Server di sistemi Ufficio di filiale Stampante LANWAN Internet 802.11g/n (2.4GHz) 802.11a/n (5GHz)

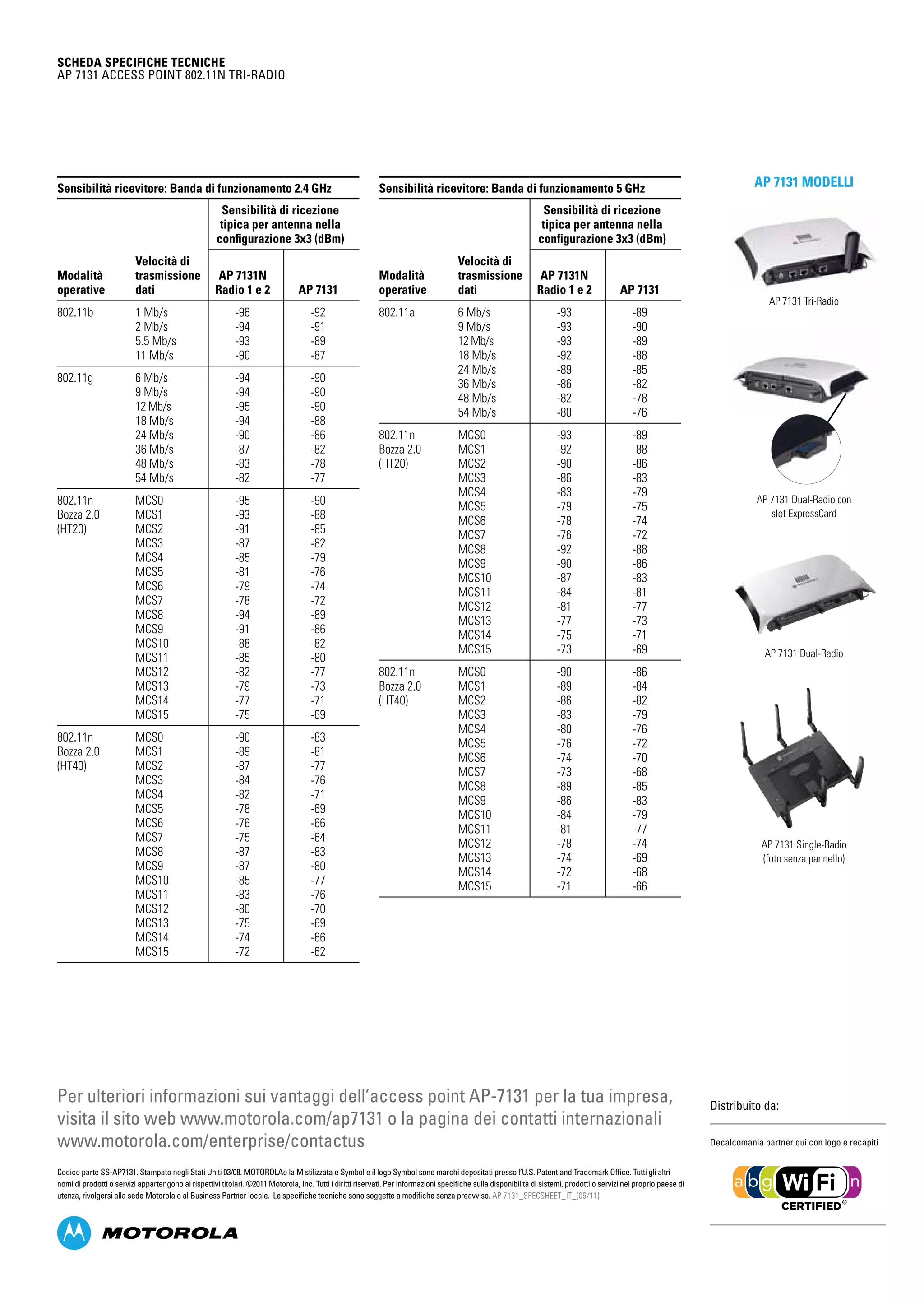

- 6. SCHEDA SPECIFICHE TECNICHE AP7131 Access point 802.11n tri-radio Distribuito da: Decalcomania partner qui con logo e recapiti Codice parte SS-AP7131. Stampato negli Stati Uniti 03/08. MOTOROLAe la M stilizzata e Symbol e il logo Symbol sono marchi depositati presso l’U.S. Patent and Trademark Office. Tutti gli altri nomi di prodotti o servizi appartengono ai rispettivi titolari. ©2011 Motorola, Inc. Tutti i diritti riservati. Per informazioni specifiche sulla disponibilità di sistemi, prodotti o servizi nel proprio paese di utenza, rivolgersi alla sede Motorola o al Business Partner locale. Le specifiche tecniche sono soggette a modifiche senza preavviso. AP 7131_SPECSHEET_IT_(06/11) Per ulteriori informazioni sui vantaggi dell’access point AP-7131 per la tua impresa, visita il sito web www.motorola.com/ap7131 o la pagina dei contatti internazionali www.motorola.com/enterprise/contactus AP 7131 Dual-Radio con slot ExpressCard Sensibilità ricevitore: Banda di funzionamento 2.4 GHz Sensibilità di ricezione tipica per antenna nella configurazione 3x3 (dBm) Modalità operative Velocità di trasmissione dati AP 7131N Radio 1 e 2 AP 7131 802.11b 1 Mb/s 2 Mb/s 5.5 Mb/s 11 Mb/s -96 -94 -93 -90 -92 -91 -89 -87 802.11g 6 Mb/s 9 Mb/s 12 Mb/s 18 Mb/s 24 Mb/s 36 Mb/s 48 Mb/s 54 Mb/s -94 -94 -95 -94 -90 -87 -83 -82 -90 -90 -90 -88 -86 -82 -78 -77 802.11n Bozza 2.0 (HT20) MCS0 MCS1 MCS2 MCS3 MCS4 MCS5 MCS6 MCS7 MCS8 MCS9 MCS10 MCS11 MCS12 MCS13 MCS14 MCS15 -95 -93 -91 -87 -85 -81 -79 -78 -94 -91 -88 -85 -82 -79 -77 -75 -90 -88 -85 -82 -79 -76 -74 -72 -89 -86 -82 -80 -77 -73 -71 -69 802.11n Bozza 2.0 (HT40) MCS0 MCS1 MCS2 MCS3 MCS4 MCS5 MCS6 MCS7 MCS8 MCS9 MCS10 MCS11 MCS12 MCS13 MCS14 MCS15 -90 -89 -87 -84 -82 -78 -76 -75 -87 -87 -85 -83 -80 -75 -74 -72 -83 -81 -77 -76 -71 -69 -66 -64 -83 -80 -77 -76 -70 -69 -66 -62 Sensibilità ricevitore: Banda di funzionamento 5 GHz Sensibilità di ricezione tipica per antenna nella configurazione 3x3 (dBm) Modalità operative Velocità di trasmissione dati AP 7131N Radio 1 e 2 AP 7131 802.11a 6 Mb/s 9 Mb/s 12 Mb/s 18 Mb/s 24 Mb/s 36 Mb/s 48 Mb/s 54 Mb/s -93 -93 -93 -92 -89 -86 -82 -80 -89 -90 -89 -88 -85 -82 -78 -76 802.11n Bozza 2.0 (HT20) MCS0 MCS1 MCS2 MCS3 MCS4 MCS5 MCS6 MCS7 MCS8 MCS9 MCS10 MCS11 MCS12 MCS13 MCS14 MCS15 -93 -92 -90 -86 -83 -79 -78 -76 -92 -90 -87 -84 -81 -77 -75 -73 -89 -88 -86 -83 -79 -75 -74 -72 -88 -86 -83 -81 -77 -73 -71 -69 802.11n Bozza 2.0 (HT40) MCS0 MCS1 MCS2 MCS3 MCS4 MCS5 MCS6 MCS7 MCS8 MCS9 MCS10 MCS11 MCS12 MCS13 MCS14 MCS15 -90 -89 -86 -83 -80 -76 -74 -73 -89 -86 -84 -81 -78 -74 -72 -71 -86 -84 -82 -79 -76 -72 -70 -68 -85 -83 -79 -77 -74 -69 -68 -66 AP 7131 Tri-Radio AP 7131 Modelli AP 7131 Dual-Radio AP 7131 Single-Radio (foto senza pannello)
