1. AUTODESK REVIT & BIM
Nguyễn Mạnh Tuấn
Bộ môn Tin học Xây dựng – Trường Đại học Xây dựng
E-mail : tuannm@nuce.edu.vn
Mobile : 0973.663.103
Website : www.rdsic.edu.vn

2. 1. Công nghệ BIM là gì?
2. Phần mềm Revit là gì?

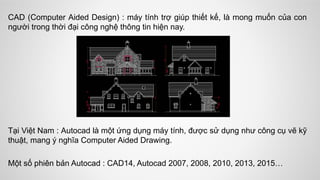

3. CAD (Computer Aided Design) : máy tính trợ giúp thiết kế, là mong muốn của con
người trong thời đại công nghệ thông tin hiện nay.
Tại Việt Nam : Autocad là một ứng dụng máy tính, được sử dụng như công cụ vẽ kỹ
thuật, mang ý nghĩa Computer Aided Drawing.
Một số phiên bản Autocad : CAD14, Autocad 2007, 2008, 2010, 2013, 2015…

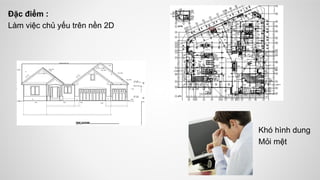

4. Đặc điểm :
Làm việc chủ yếu trên nền 2D
Khó hình dung
Mỏi mệt

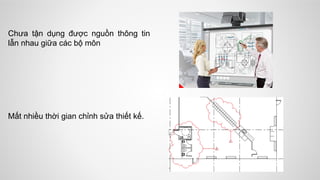

5. Chưa tận dụng được nguồn thông tin
lẫn nhau giữa các bộ môn
Mất nhiều thời gian chỉnh sửa thiết kế.

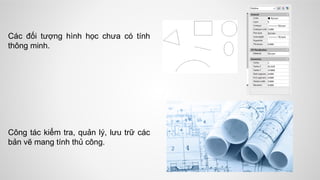

6. Các đối tượng hình học chưa có tính
thông minh.
Công tác kiểm tra, quản lý, lưu trữ các
bản vẽ mang tính thủ công.

7. Cần sự thay đổi về công nghệ và quy
trình làm việc ???

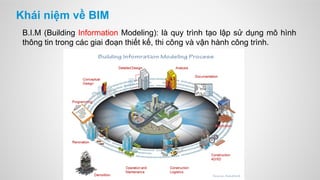

8. Khái niệm về BIM
B.I.M (Building Information Modeling): là quy trình tạo lập sử dụng mô hình
thông tin trong các giai đoạn thiết kế, thi công và vận hành công trình.

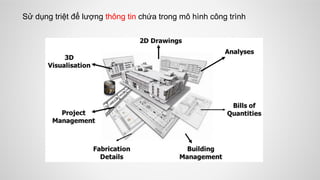

9. Sử dụng triệt để lượng thông tin chứa trong mô hình công trình

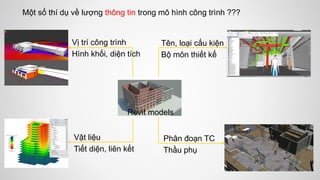

10. Một số thí dụ về lượng thông tin trong mô hình công trình ???
Vị trí công trình
Hình khối, diện tích
Vật liệu
Tiết diện, liên kết
Tên, loại cấu kiện
Bộ môn thiết kế
Phân đoạn TC
Thầu phụ
Revit models

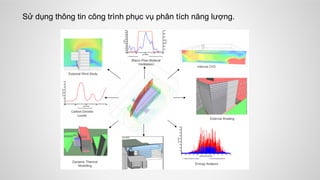

11. Sử dụng thông tin công trình phục vụ phân tích năng lượng.

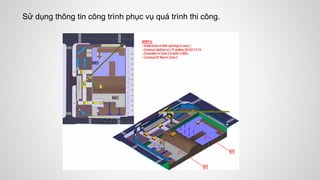

12. Sử dụng thông tin công trình phục vụ quá trình thi công.

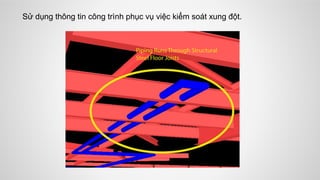

13. Sử dụng thông tin công trình phục vụ việc kiểm soát xung đột.

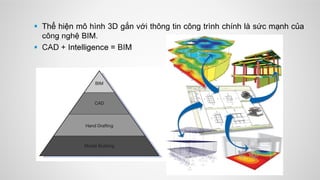

14.  Thể hiện mô hình 3D gắn với thông tin công trình chính là sức mạnh của
công nghệ BIM.
 CAD + Intelligence = BIM

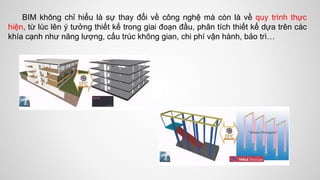

15. BIM không chỉ hiểu là sự thay đổi về công nghệ mà còn là về quy trình thực
hiện, từ lúc lên ý tưởng thiết kế trong giai đoạn đầu, phân tích thiết kế dựa trên các
khía cạnh như năng lượng, cấu trúc không gian, chi phí vận hành, bảo trì…

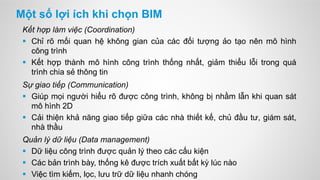

16. Một số lợi ích khi chọn BIM
Kết hợp làm việc (Coordination)
 Chỉ rõ mối quan hệ không gian của các đối tượng ảo tạo nên mô hình
công trình
 Kết hợp thành mô hình công trình thống nhất, giảm thiểu lỗi trong quá
trình chia sẻ thông tin
Sự giao tiếp (Communication)
 Giúp mọi người hiểu rõ được công trình, không bị nhầm lẫn khi quan sát
mô hình 2D
 Cải thiện khả năng giao tiếp giữa các nhà thiết kế, chủ đầu tư, giám sát,
nhà thầu
Quản lý dữ liệu (Data management)
 Dữ liệu công trình được quản lý theo các cấu kiện
 Các bản trình bày, thống kê được trích xuất bất kỳ lúc nào
 Việc tìm kiếm, lọc, lưu trữ dữ liệu nhanh chóng

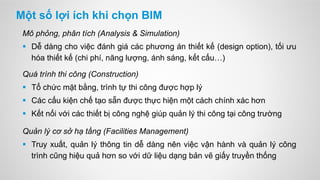

17. Một số lợi ích khi chọn BIM
Mô phỏng, phân tích (Analysis & Simulation)
 Dễ dàng cho việc đánh giá các phương án thiết kế (design option), tối ưu
hóa thiết kế (chi phí, năng lượng, ánh sáng, kết cấu…)
Quá trình thi công (Construction)
 Tổ chức mặt bằng, trình tự thi công được hợp lý
 Các cấu kiện chế tạo sẵn được thực hiện một cách chính xác hơn
 Kết nối với các thiết bị công nghệ giúp quản lý thi công tại công trường
Quản lý cơ sở hạ tầng (Facilities Management)
 Truy xuất, quản lý thông tin dễ dàng nên việc vận hành và quản lý công
trình cũng hiệu quả hơn so với dữ liệu dạng bản vẽ giấy truyền thống

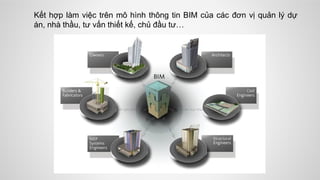

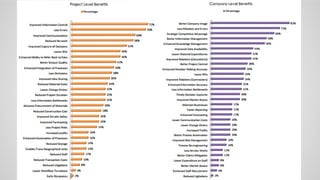

19. Kết hợp làm việc trên mô hình thông tin BIM của các đơn vị quản lý dự
án, nhà thầu, tư vấn thiết kế, chủ đầu tư…

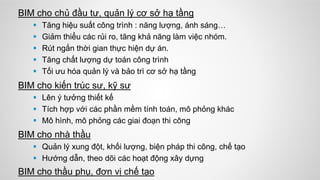

20. BIM cho chủ đầu tư, quản lý cơ sở hạ tầng
 Tăng hiệu suất công trình : năng lượng, ánh sáng…
 Giảm thiểu các rủi ro, tăng khả năng làm việc nhóm.
 Rút ngắn thời gian thực hiện dự án.
 Tăng chất lượng dự toán công trình
 Tối ưu hóa quản lý và bảo trì cơ sở hạ tầng
BIM cho kiến trúc sư, kỹ sư
 Lên ý tưởng thiết kế
 Tích hợp với các phần mềm tính toán, mô phỏng khác
 Mô hình, mô phỏng các giai đoạn thi công
BIM cho nhà thầu
 Quản lý xung đột, khối lượng, biện pháp thi công, chế tạo
 Hướng dẫn, theo dõi các hoạt động xây dựng
BIM cho thầu phụ, đơn vị chế tạo

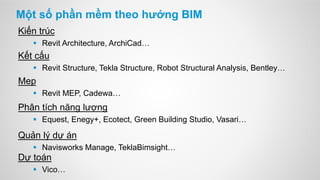

21. Một số phần mềm theo hướng BIM
Kiến trúc
 Revit Architecture, ArchiCad…
Kết cấu
 Revit Structure, Tekla Structure, Robot Structural Analysis, Bentley…
Phân tích năng lượng
 Equest, Enegy+, Ecotect, Green Building Studio, Vasari…
Mep
 Revit MEP, Cadewa…
Quản lý dự án
 Navisworks Manage, TeklaBimsight…
Dự toán
 Vico…

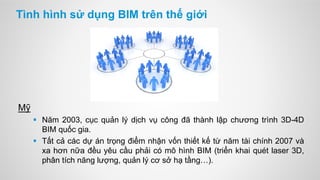

22. Tình hình sử dụng BIM trên thế giới
Mỹ
 Năm 2003, cục quản lý dịch vụ công đã thành lập chương trình 3D-4D
BIM quốc gia.
 Tất cả các dự án trọng điểm nhận vốn thiết kế từ năm tài chính 2007 và
xa hơn nữa đều yêu cầu phải có mô hình BIM (triển khai quét laser 3D,
phân tích năng lượng, quản lý cơ sở hạ tầng…).

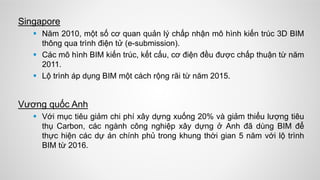

23. Singapore
 Năm 2010, một số cơ quan quản lý chấp nhận mô hình kiến trúc 3D BIM
thông qua trình điện tử (e-submission).
 Các mô hình BIM kiến trúc, kết cấu, cơ điện đều được chấp thuận từ năm
2011.
 Lộ trình áp dụng BIM một cách rộng rãi từ năm 2015.
Vương quốc Anh
 Với mục tiêu giảm chi phí xây dựng xuống 20% và giảm thiểu lượng tiêu
thụ Carbon, các ngành công nghiệp xây dựng ở Anh đã dùng BIM để
thực hiện các dự án chính phủ trong khung thời gian 5 năm với lộ trình
BIM từ 2016.

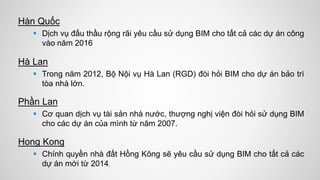

24. Hàn Quốc
 Dịch vụ đấu thầu rộng rãi yêu cầu sử dụng BIM cho tất cả các dự án công
vào năm 2016
Hà Lan
 Trong năm 2012, Bộ Nội vụ Hà Lan (RGD) đòi hỏi BIM cho dự án bảo trì
tòa nhà lớn.
Hong Kong
 Chính quyền nhà đất Hồng Kông sẽ yêu cầu sử dụng BIM cho tất cả các
dự án mới từ 2014.
Phần Lan
 Cơ quan dịch vụ tài sản nhà nước, thượng nghị viện đòi hỏi sử dụng BIM
cho các dự án của mình từ năm 2007.

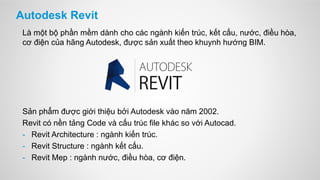

25. Autodesk Revit
Là một bộ phần mềm dành cho các ngành kiến trúc, kết cấu, nước, điều hòa,
cơ điện của hãng Autodesk, được sản xuất theo khuynh hướng BIM.
Sản phẩm được giới thiệu bởi Autodesk vào năm 2002.
Revit có nền tảng Code và cấu trúc file khác so với Autocad.
- Revit Architecture : ngành kiến trúc.
- Revit Structure : ngành kết cấu.
- Revit Mep : ngành nước, điều hòa, cơ điện.

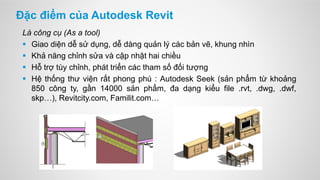

26. Đặc điểm của Autodesk Revit
Là công cụ (As a tool)
 Giao diện dễ sử dụng, dễ dàng quản lý các bản vẽ, khung nhìn
 Khả năng chỉnh sửa và cập nhật hai chiều
 Hỗ trợ tùy chỉnh, phát triển các tham số đối tượng
 Hệ thống thư viện rất phong phú : Autodesk Seek (sản phẩm từ khoảng
850 công ty, gần 14000 sản phẩm, đa dạng kiểu file .rvt, .dwg, .dwf,
skp…), Revitcity.com, Familit.com…

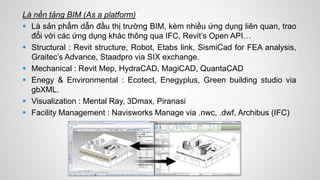

27. Là nền tảng BIM (As a platform)
 Là sản phẩm dẫn đầu thị trường BIM, kèm nhiều ứng dụng liên quan, trao
đổi với các ứng dụng khác thông qua IFC, Revit’s Open API…
 Structural : Revit structure, Robot, Etabs link, SismiCad for FEA analysis,
Graitec’s Advance, Staadpro via SIX exchange.
 Mechanical : Revit Mep, HydraCAD, MagiCAD, QuantaCAD
 Enegy & Environmental : Ecotect, Enegyplus, Green building studio via
gbXML.
 Visualization : Mental Ray, 3Dmax, Piranasi
 Facility Management : Navisworks Manage via .nwc, .dwf, Archibus (IFC)

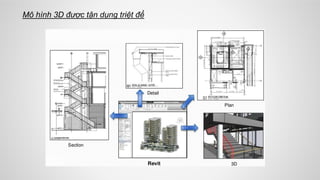

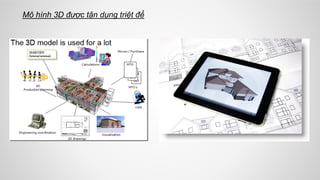

28. Mô hình 3D được tận dụng triệt để

29. Mô hình 3D được tận dụng triệt để

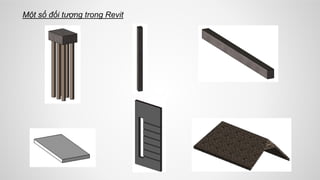

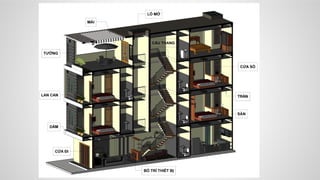

30. Một số đối tượng trong Revit

31. Một số đối tượng trong Revit

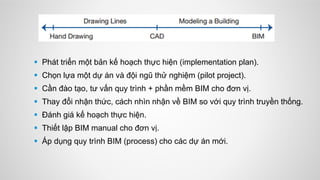

33.  Phát triển một bản kế hoạch thực hiện (implementation plan).
 Chọn lựa một dự án và đội ngũ thử nghiệm (pilot project).
 Cần đào tạo, tư vấn quy trình + phần mềm BIM cho đơn vị.
 Thay đổi nhận thức, cách nhìn nhận về BIM so với quy trình truyền thống.
 Đánh giá kế hoạch thực hiện.
 Thiết lập BIM manual cho đơn vị.
 Áp dụng quy trình BIM (process) cho các dự án mới.

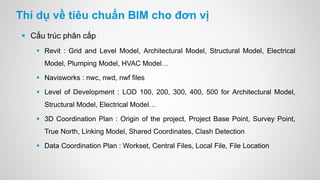

34. Thí dụ về tiêu chuẩn BIM cho đơn vị
 Cấu trúc phân cấp
 Revit : Grid and Level Model, Architectural Model, Structural Model, Electrical
Model, Plumping Model, HVAC Model…
 Navisworks : nwc, nwd, nwf files
 Level of Development : LOD 100, 200, 300, 400, 500 for Architectural Model,
Structural Model, Electrical Model…
 3D Coordination Plan : Origin of the project, Project Base Point, Survey Point,
True North, Linking Model, Shared Coordinates, Clash Detection
 Data Coordination Plan : Workset, Central Files, Local File, File Location

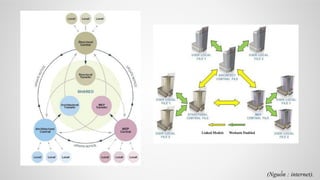

35. (Nguồn : internet).

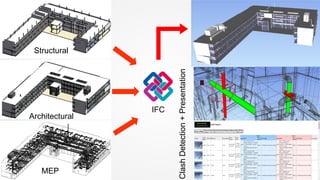

36. Structural
Architectural
MEP
IFC
ClashDetection+Presentation

37. Xin cảm ơn !
