redis




yubaofu

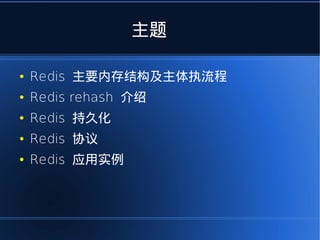

主题

●   Redis 主要内存结构及主体执流程
●   Redis rehash 介绍
●   Redis 持久化
●   Redis 协议
●   Redis 应用实例

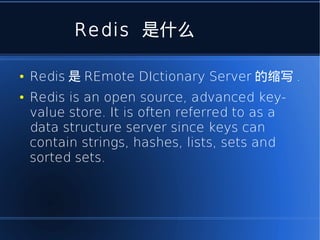

Redis 是什么

●   Redis 是 REmote DIctionary Server 的缩写 .
●   Redis is an open source, advanced key-
    value store. It is often referred to as a
    data structure server since keys can
    contain strings, hashes, lists, sets and
    sorted sets.

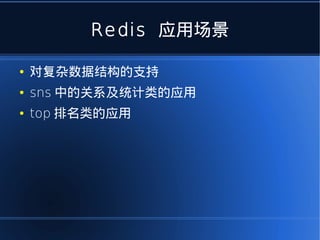

Redis 应用场景

●   对复杂数据结构的支持
●   sns 中的关系及统计类的应用
●   top 排名类的应用

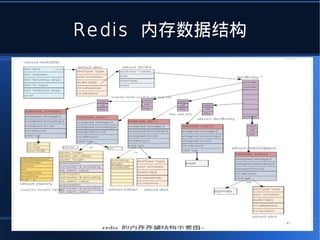

Redis 内存数据结构

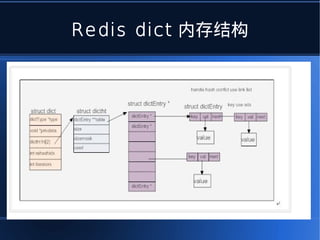

Redis dict 内存结构
Redis dict 结构源码
Redis key-vale
Key 字符串 通过 sds 实现 struct sdshdr {int len;
  int free;char buf[];
  };
Value typedef struct redisObject {
  unsigned type:4;unsigned notused:2;
  unsigned encoding:4; unsigned lru:22;
   int refcount;
   void *ptr;
} //redis.h

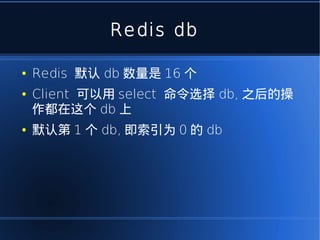

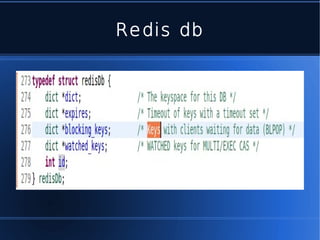

Redis db
Redis db

●   Redis 默认 db 数量是 16 个
●   Client 可以用 select 命令选择 db, 之后的操
    作都在这个 db 上
●   默认第 1 个 db, 即索引为 0 的 db

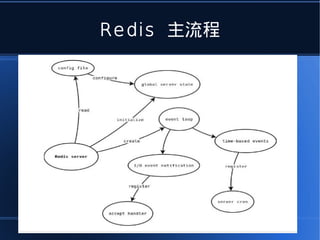

Redis 主流程

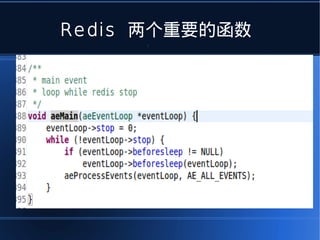

Redis 两个重要的函数
     r
Redis 两个重要的函数

●   ServerCron 定时函数
     每 100ms 执行
●   ServerCron 工作
        如果当前没有后台运行 dump 数据保存到文的
        进程,则可以根据内存使用情况重新调整
        hashTables 大小
        记录些日志
        判断是否有正在进行 dump 数据到文件的后台
        进程
         完成主从复制

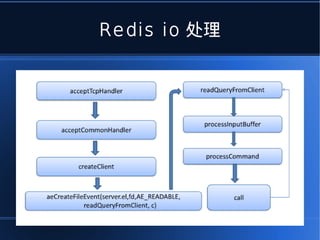

Redis io 处理

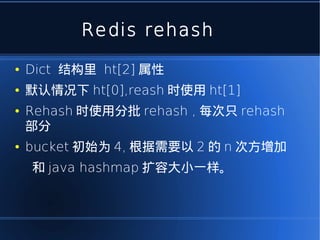

Redis rehash
●   Dict 结构里 ht[2] 属性
●   默认情况下 ht[0],reash 时使用 ht[1]
●   Rehash 时使用分批 rehash , 每次只 rehash
    部分
●   bucket 初始为 4, 根据需要以 2 的 n 次方增加
    和 java hashmap 扩容大小一样。

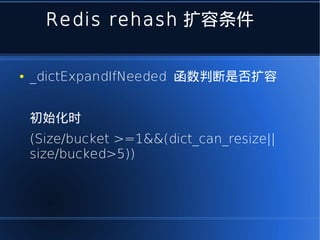

Redis rehash 扩容条件

●   _dictExpandIfNeeded 函数判断是否扩容


    初始化时
    (Size/bucket >=1&&(dict_can_resize||
    size/bucked>5))
Redis 扩容判断源码

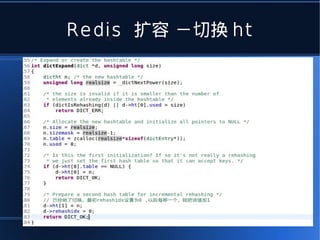

Redis 扩容 -切换 ht
   re

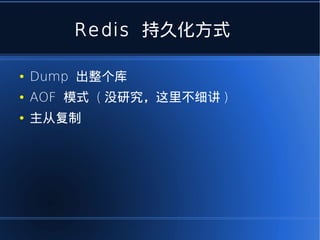

Redis 持久化方式

●   Dump 出整个库
●   AOF 模式 ( 没研究,这里不细讲 )
●   主从复制
Redis dump

●   主进程 fork 出一个子进程,利于 copy on
    write ,子进程 dump 整个库
●   触发条件
    save 主进程 dump
    bgsave fork 出子进程来 dump
    slave 连接了
●   配置文件里设置
    save 900 1

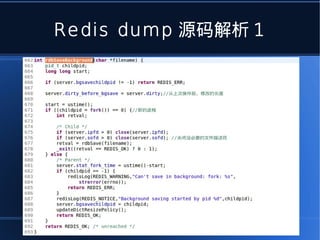

Redis dump 源码解析 1

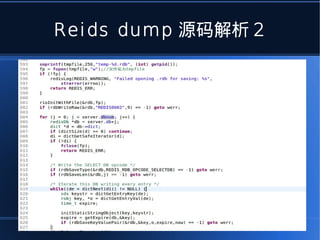

Reids dump 源码解析 2

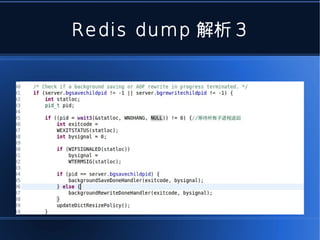

Redis dump 解析 3

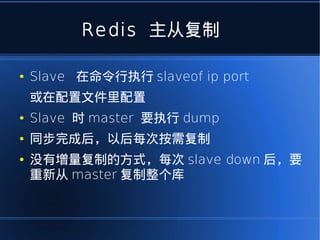

Redis 主从复制

●   Slave 在命令行执行 slaveof ip port
    或在配置文件里配置
●   Slave 时 master 要执行 dump
●   同步完成后,以后每次按需复制
●   没有增量复制的方式,每次 slave down 后,要
    重新从 master 复制整个库

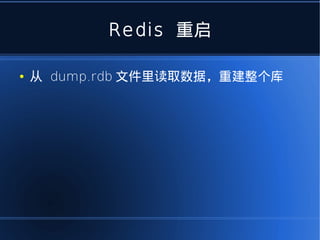

Redis 重启

●   从 dump.rdb 文件里读取数据,重建整个库

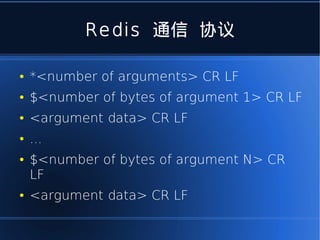

Redis 通信 协议

●   *<number of arguments> CR LF
●   $<number of bytes of argument 1> CR LF
●   <argument data> CR LF
●   ...
●   $<number of bytes of argument N> CR
    LF
●   <argument data> CR LF

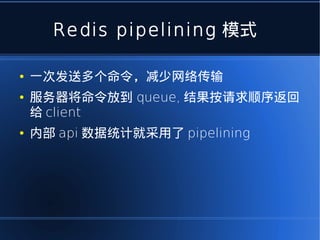

Redis pipelining 模式

●   一次发送多个命令,减少网络传输
●   服务器将命令放到 queue, 结果按请求顺序返回
    给 client
●   内部 api 数据统计就采用了 pipelining
Redis 应用实例

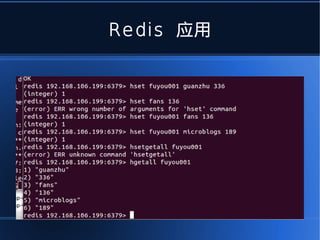

Redis 应用

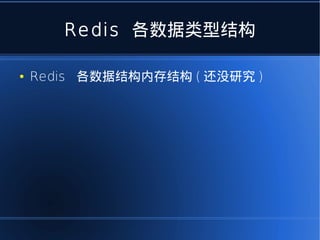

Redis 各数据类型结构

●   Redis 各数据结构内存结构 ( 还没研究 )
Thanks

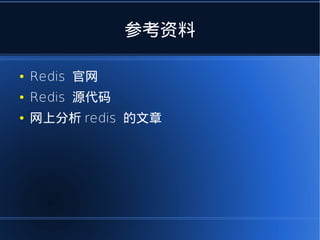

参考资料

●   Redis 官网
●   Redis 源代码
●   网上分析 redis 的文章
