Pràctica de recerca de diferents tipus d'estructures per la costa de Barcelona. Des del Forum fins al port Olímpic

1. Pràctica 12
RECERCA D’ESTRUCTURES
Barcelona, 4/octubre/2012

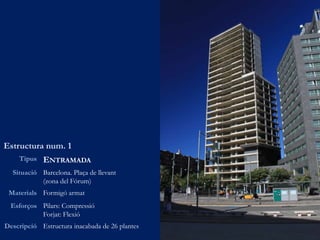

2. Estructura num. 1
Tipus ENTRAMADA

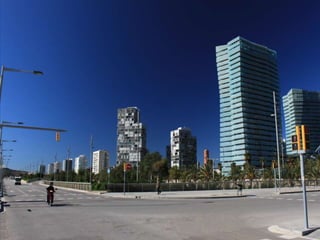

Situació Barcelona. Plaça de llevant
(zona del Fórum)
Materials Formigó armat
Esforços Pilars: Compressió
Forjat: Flexió
Descripció Estructura inacabada de 26 plantes

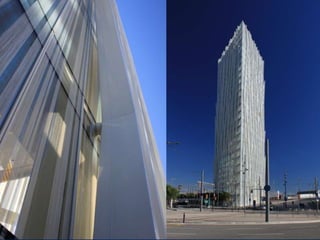

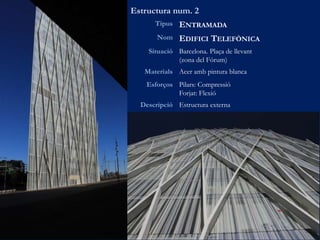

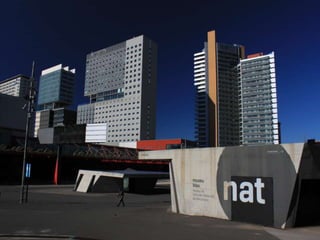

4. Estructura num. 2
Tipus ENTRAMADA
Nom EDIFICI TELEFÒNICA
Situació Barcelona. Plaça de llevant
(zona del Fórum)
Materials Acer amb pintura blanca
Esforços Pilars: Compressió
Forjat: Flexió
Descripció Estructura externa

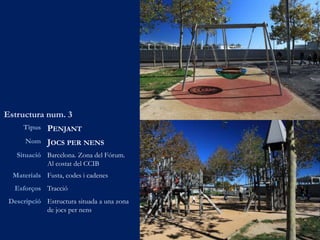

6. Estructura num. 3
Tipus PENJANT
Nom JOCS PER NENS
Situació Barcelona. Zona del Fórum.
Al costat del CCIB
Materials Fusta, codes i cadenes
Esforços Tracció
Descripció Estructura situada a una zona
de jocs per nens

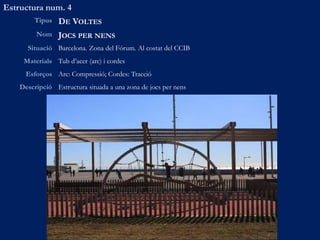

7. Estructura num. 4
Tipus DE VOLTES Materials Tub d’acer (arc) i cordes
Nom JOCS PER NENS Esforços Arc: Compressió; Cordes: Tracció
Situació Barcelona. Zona del Fórum.
Al costat del CCIB
Descripció Estructura situada a una zona de jocs per nens

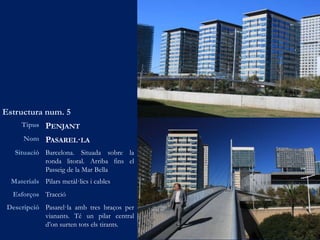

8. Estructura num. 5
Tipus PENJANT
Nom PASAREL·LA
Situació Barcelona. Situada sobre la
ronda litoral. Arriba fins el
Passeig de la Mar Bella
Materials Pilars metàl·lics i cables
Esforços Tracció
Descripció Pasarel·la amb tres braços per
vianants. Té un pilar central
d’on surten tots els tirants.

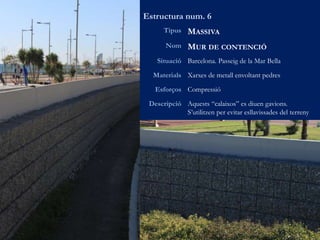

9. Estructura num. 6
Tipus MASSIVA
Nom MUR DE CONTENCIÓ
Situació Barcelona. Passeig de la Mar Bella
Materials Xarxes de metall envoltant pedres
Esforços Compressió
Descripció Aquests “calaixos” es diuen gavions.
S’utilitzen per evitar esllavissades del terreny

10. Estructura num. 7
Tipus LAMINAR
Nom SKATE
Situació Barcelona. Passeig de la Mar Bella
Materials Fusta contraxapada
Esforços Flexió
Descripció Formada per vàries capes de fusta, resisteix els
impactes normals de l’ús.

12. Estructura num. 8
Tipus LAMINAR
Nom VELA
Situació Barcelona. Platja de la Mar Bella
Materials Tèxtil
Esforços Tracció
Descripció La vela s’oposa al moviment del vent i dona tracció al vaixell

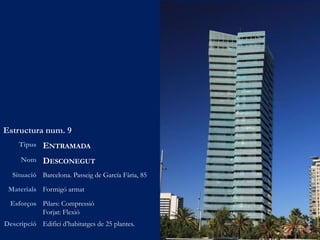

13. Estructura num. 9
Tipus ENTRAMADA
Nom DESCONEGUT
Situació Barcelona. Passeig de García Fària, 85
Materials Formigó armat
Esforços Pilars: Compressió
Forjat: Flexió
Descripció Edifici d’habitatges de 25 plantes.

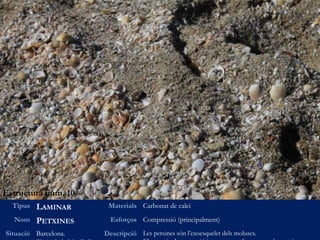

14. Estructura num. 10
Tipus LAMINAR Materials Carbonat de calci
Nom PETXINES Esforços Compressió (principalment)
Situació Barcelona. Descripció Les petxines són l’exoesquelet dels moluscs.

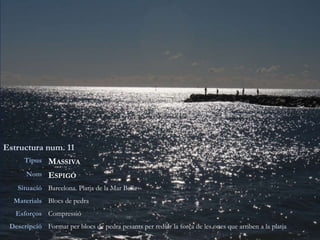

16. Estructura num. 11
Tipus MASSIVA
Nom ESPIGÓ
Situació Barcelona. Platja de la Mar Bella
Materials Blocs de pedra
Esforços Compressió
Descripció Format per blocs de pedra pesants per reduir la força de les ones que arriben a la platja

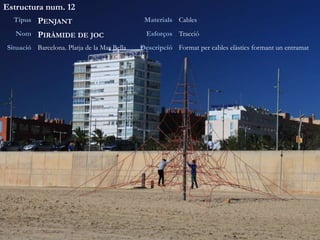

17. Estructura num. 12
Tipus PENJANT Materials Cables
Nom PIRÀMIDE DE JOC Esforços Tracció
Situació Barcelona. Platja de la Mar Bella Descripció Format per cables elàstics formant un entramat

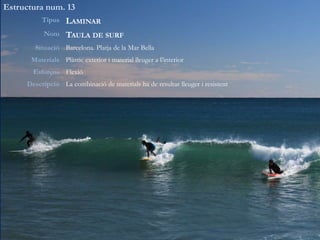

19. Estructura num. 13
Tipus LAMINAR
Nom TAULA DE SURF
Situació Barcelona. Platja de la Mar Bella
Materials Plàstic exterior i material lleuger a l’interior
Esforços Flexió
Descripció La combinació de materials ha de resultar lleuger i resistent

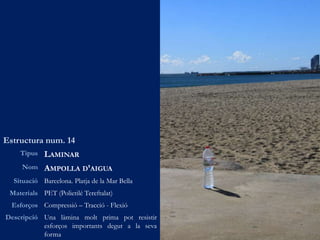

20. Estructura num. 14
Tipus LAMINAR
Nom AMPOLLA D’AIGUA
Situació Barcelona. Platja de la Mar Bella
Materials PET (Polietilé Tereftalat)
Esforços Compressió – Tracció - Flexió
Descripció Una làmina molt prima pot resistir
esforços importants degut a la seva
forma

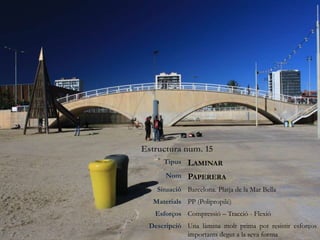

22. Estructura num. 15
Tipus LAMINAR
Nom PAPERERA
Situació Barcelona. Platja de la Mar Bella
Materials PP (Polipropilé)
Esforços Compressió – Tracció - Flexió
Descripció Una làmina molt prima pot resistir esforços
importants degut a la seva forma

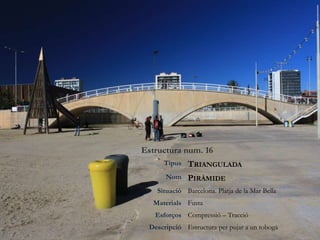

23. Estructura num. 16
Tipus TRIANGULADA
Nom PIRÀMIDE
Situació Barcelona. Platja de la Mar Bella
Materials Fusta
Esforços Compressió – Tracció
Descripció Estructura per pujar a un tobogà

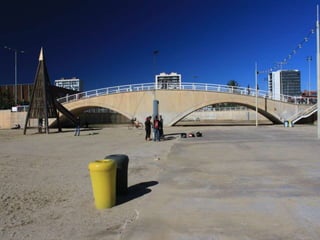

24. Estructura num. 17
Tipus DE VOLTES
Nom PONT
Situació Barcelona. Platja de la Mar Bella
Materials Formigó armat
Esforços Compressió
Descripció Estructura per vianants

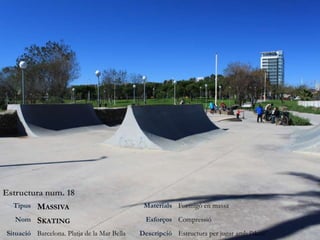

25. Estructura num. 18
Tipus MASSIVA Materials Formigó en massa
Nom SKATING Esforços Compressió
Situació Barcelona. Platja de la Mar Bella Descripció Estructura per jugar amb l’skate

28. Estructura num. 19

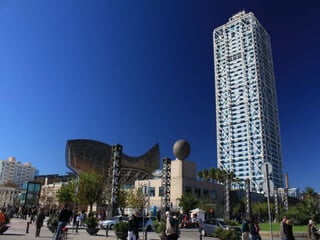

Tipus ENTRAMADA - TRIANGULADA
Nom HOTEL ARTS
Situació Barcelona. Carrer Marina, 19-21
Materials Acer
Esforços Compressió – Tracció
Descripció Estructura externa pintada de blanc

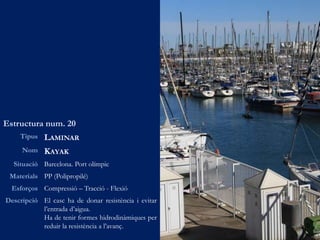

30. Estructura num. 20
Tipus LAMINAR
Nom KAYAK
Situació Barcelona. Port olímpic
Materials PP (Polipropilé)
Esforços Compressió – Tracció - Flexió
Descripció El casc ha de donar resistència i evitar
l’entrada d’aigua.
Ha de tenir formes hidrodinàmiques per
reduir la resistència a l’avanç.

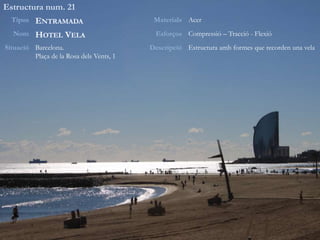

31. Estructura num. 21
Tipus ENTRAMADA Materials Acer
Nom HOTEL VELA Esforços Compressió – Tracció - Flexió
Situació Barcelona.
Plaça de la Rosa dels Vents, 1
Descripció Estructura amb formes que recorden una vela

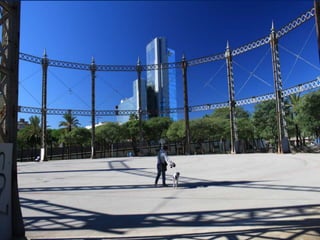

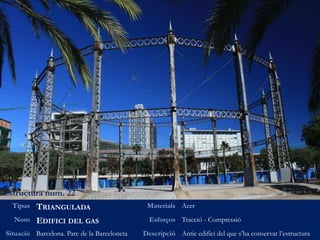

33. Estructura num. 22
Tipus TRIANGULADA Materials Acer
Nom EDIFICI DEL GAS Esforços Tracció - Compressió
Situació Barcelona. Parc de la Barceloneta Descripció Antic edifici del que s’ha conservat l’estructura

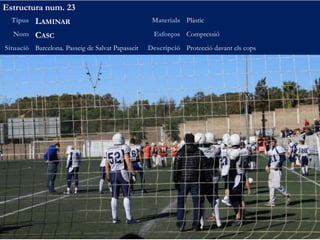

34. Estructura num. 23
Tipus LAMINAR Materials Plàstic
Nom CASC Esforços Compressió
Situació Barcelona. Passeig de Salvat Papasseit Descripció Protecció davant els cops

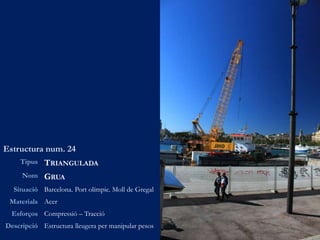

35. Estructura num. 24
Tipus TRIANGULADA
Nom GRUA
Situació Barcelona. Port olímpic. Moll de Gregal
Materials Acer
Esforços Compressió – Tracció
Descripció Estructura lleugera per manipular pesos

36. Estructura num. 25

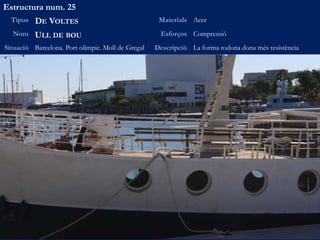

Tipus DE VOLTES Materials Acer
Nom ULL DE BOU Esforços Compressió
Situació Barcelona. Port olímpic. Moll de Gregal Descripció La forma rodona dona més resistència

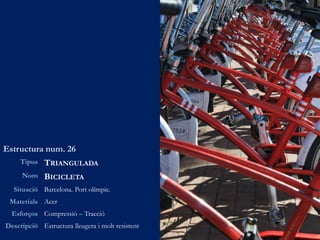

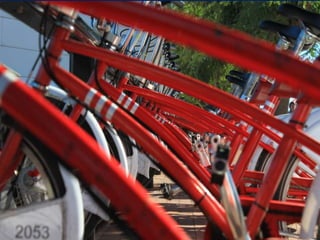

38. Estructura num. 26
Tipus TRIANGULADA
Nom BICICLETA
Situació Barcelona. Port olímpic.
Materials Acer
Esforços Compressió – Tracció
Descripció Estructura lleugera i molt resistent

40. Estructura num. 27
Tipus DE VOLTES & TRIANGULADA
Nom ATRACCIÓ
Situació Barcelona. Passeig d’Ítaca
Materials Alumini
Esforços Compressió – Tracció
Descripció Estructura lleugera i molt resistent

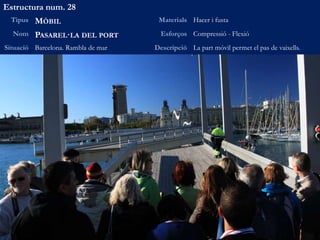

41. Estructura num. 28
Tipus MÒBIL Materials Acer i fusta
Nom PASAREL·LA DEL PORT Esforços Compressió - Flexió
Situació Barcelona. Rambla de mar Descripció La part móvil permet el pas de vaixells.

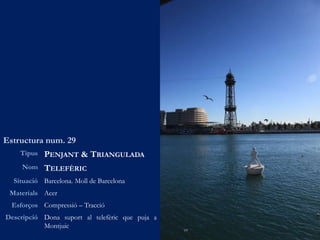

42. Estructura num. 29
Tipus PENJANT & TRIANGULADA
Nom TELEFÈRIC
Situació Barcelona. Moll de Barcelona
Materials Acer
Esforços Compressió – Tracció
Descripció Dona suport al telefèric que puja a
Montjuic

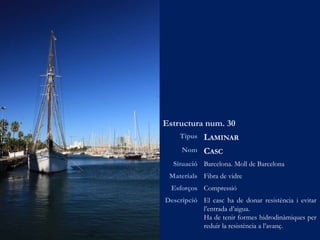

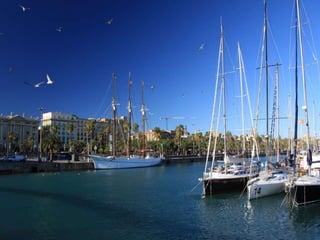

44. Estructura num. 30
Tipus LAMINAR
Nom CASC
Situació Barcelona. Moll de Barcelona
Materials Fibra de vidre
Esforços Compressió
Descripció El casc ha de donar ressistència i evitar
l’entrada d’aigua.
Ha de tenir formes hidrodinàmiques per
reduir la ressistència a l’avanç.

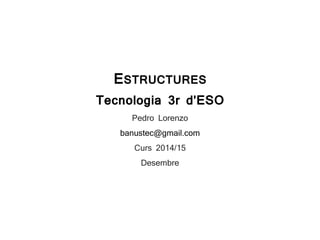

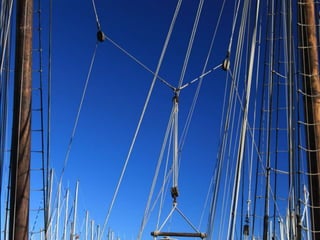

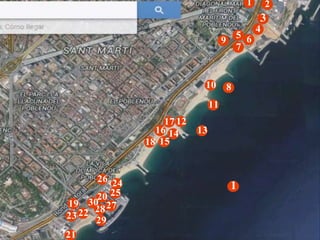

48. ESTRUCTURES
