1. 8.4.3 Real-Time Deques
2012-08-04 (初版)
2012-08-14 (２版)
@yuga

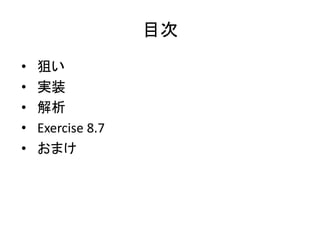

2. 目次
• 狙い
• 実装
• 解析
• Exercise 8.7
• おまけ

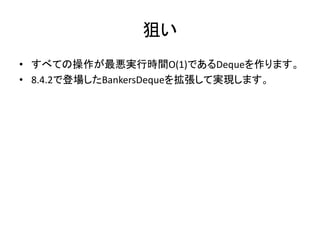

3. 狙い
• すべての操作が最悪実行時間O(1)であるDequeを作ります。
• 8.4.2で登場したBankersDequeを拡張して実現します。

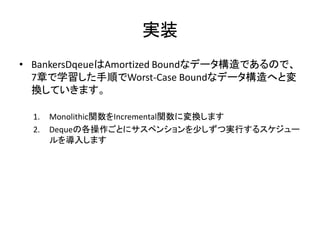

4. 実装
• BankersDqeueはAmortized Boundなデータ構造であるので、
7章で学習した手順でWorst-Case Boundなデータ構造へと変
換していきます。
1. Monolithic関数をIncremental関数に変換します
2. Dequeの各操作ごとにサスペンションを少しずつ実行するスケジュー
ルを導入します

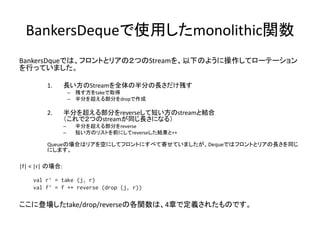

5. BankersDequeで使用したmonolithic関数
BankersDqueでは、フロントとリアの２つのStreamを、以下のように操作してローテーション
を行っていました。
1. 長い方のStreamを全体の半分の長さだけ残す
– 残す方をtakeで取得
– 半分を超える部分をdropで作成
2. 半分を超える部分をreverseして短い方のstreamと結合
（これで２つのstreamが同じ長さになる）
– 半分を超える部分をreverse
– 短い方のリストを前にしてreverseした結果と++
Queueの場合はリアを空にしてフロントにすべて寄せていましたが、Dequeではフロントとリアの長さを同じ
にします。
|f| < |r| の場合:
val r’ = take (j, r)
val f’ = f ++ reverse (drop (j, r))
ここに登場したtake/drop/reverseの各関数は、4章で定義されたものです。

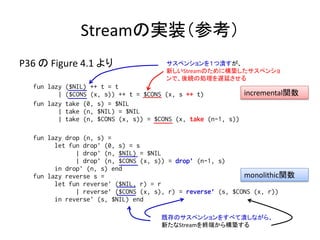

6. Streamの実装（参考）
P36 の Figure 4.1 より サスペンションを１つ潰すが、
新しいStreamのために構築したサスペンショ
ンで、後続の処理を遅延させる
fun lazy ($NIL) ++ t = t
| ($CONS (x, s)) ++ t = $CONS (x, s ++ t) incremental関数
fun lazy take (0, s) = $NIL
| take (n, $NIL) = $NIL
| take (n, $CONS (x, s)) = $CONS (x, take (n-1, s))
fun lazy drop (n, s) =
let fun drop’ (0, s) = s
| drop’ (n, $NIL) = $NIL
| drop’ (n, $CONS (x, s)) = drop’ (n-1, s)
in drop’ (n, s) end
fun lazy reverse s = monolithic関数
let fun reverse’ ($NIL, r) = r
| reverse’ ($CONS (x, s), r) = reverse’ (s, $CONS (x, r))
in reverse’ (s, $NIL) end
既存のサスペンションをすべて潰しながら、
新たなStreamを終端から構築する

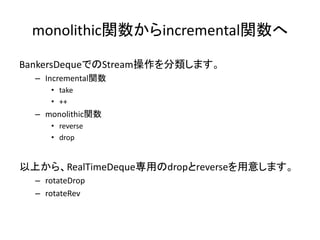

7. monolithic関数からincremental関数へ
BankersDequeでのStream操作を分類します。
– Incremental関数
• take
• ++
– monolithic関数
• reverse
• drop
以上から、RealTimeDeque専用のdropとreverseを用意します。
– rotateDrop
– rotateRev

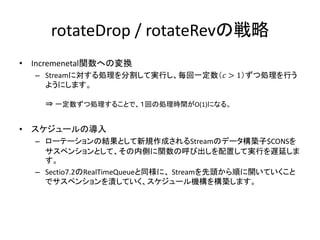

8. rotateDrop / rotateRevの戦略
• Incremenetal関数への変換
– Streamに対する処理を分割して実行し、毎回一定数（𝑐 > 1）ずつ処理を行う
ようにします。
⇒ 一定数ずつ処理することで、１回の処理時間がO(1)になる。
• スケジュールの導入
– ローテーションの結果として新規作成されるStreamのデータ構築子$CONSを
サスペンションとして、その内側に関数の呼び出しを配置して実行を遅延しま
す。
– Sectio7.2のRealTimeQueueと同様に、 Streamを先頭から順に開いていくこと
でサスペンションを潰していく、スケジュール機構を構築します。

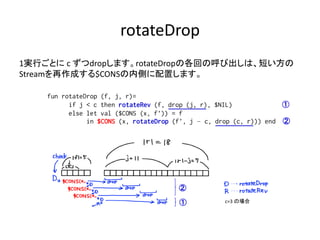

9. rotateDrop
1実行ごとに c ずつdropします。rotateDropの各回の呼び出しは、短い方の
Streamを再作成する$CONSの内側に配置します。
fun rotateDrop (f, j, r)=
if j < c then rotateRev (f, drop (j, r), $NIL) ①
else let val ($CONS (x, f’)) = f
in $CONS (x, rotateDrop (f’, j – c, drop (c, r))) end ②
②
① c=3 の場合

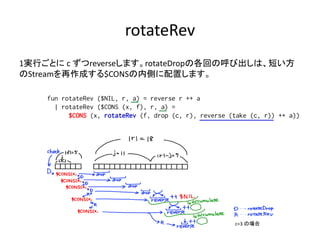

10. rotateRev
1実行ごとに c ずつreverseします。rotateDropの各回の呼び出しは、短い方
のStreamを再作成する$CONSの内側に配置します。
fun rotateRev ($NIL, r, a) = reverse r ++ a
| rotateRev ($CONS (x, f), r, a) =
$CONS (x, rotateRev (f, drop (c, r), reverse (take (c, r)) ++ a))
c=3 の場合

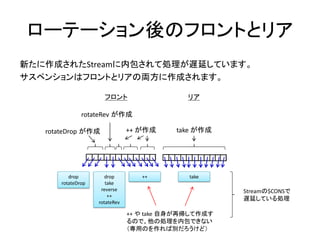

11. ローテーション後のフロントとリア
新たに作成されたStreamに内包されて処理が遅延しています。
サスペンションはフロントとリアの両方に作成されます。
フロント リア
rotateRev が作成
rotateDrop が作成 ++ が作成 take が作成
drop drop ++ take
rotateDrop take
reverse Streamの$CONSで
++
遅延している処理
rotateRev
++ や take 自身が再帰して作成す
るので、他の処理を内包できない
（専用のを作れば別だろうけど）

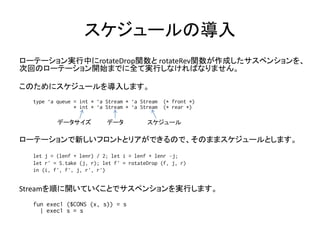

12. スケジュールの導入
ローテーション実行中にrotateDrop関数と rotateRev関数が作成したサスペンションを、
次回のローテーション開始までに全て実行しなければなりません。
このためにスケジュールを導入します。
type ‘a queue = int * ‘a Stream * ‘a Stream (* front *)
* int * ‘a Stream * ‘a Stream (* rear *)
データサイズ データ スケジュール
ローテーションで新しいフロントとリアができるので、そのままスケジュールとします。
let j = (lenf + lenr) / 2; let i = lenf + lenr –j;
let r' = S.take (j, r); let f' = rotateDrop (f, j, r)
in (i, f', f', j, r', r')
Streamを順に開いていくことでサスペンションを実行します。
fun exec1 ($CONS (x, s)) = s
| exec1 s = s

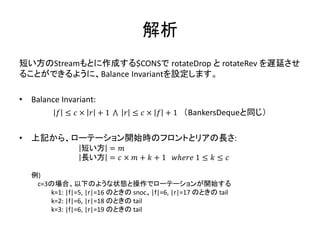

13. 解析
短い方のStreamもとに作成する$CONSで rotateDrop と rotateRev を遅延させ
ることができるように、Balance Invariantを設定します。
• Balance Invariant:
𝑓 ≤ 𝑐× 𝑟 +1 𝑟 ≤ 𝑐 × 𝑓 + 1 （BankersDequeと同じ）
• 上記から、ローテーション開始時のフロントとリアの長さ:
短い方 = 𝑚
長い方 = 𝑐 × 𝑚 + 𝑘 + 1 𝑤ℎ𝑒𝑟𝑒 1 ≤ 𝑘 ≤ 𝑐
例)
c=3の場合、以下のような状態と操作でローテーションが開始する
k=1: |f|=5, |r|=16 のときの snoc、|f|=6, |r|=17 のときの tail
k=2: |f|=6, |r|=18 のときの tail
k=3: |f|=6, |r|=19 のときの tail

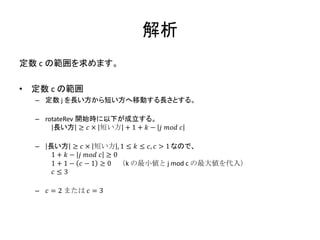

14. 解析
定数 c の範囲を求めます。
• 定数 c の範囲
– 定数 j を長い方から短い方へ移動する長さとする。
– rotateRev 開始時に以下が成立する。
長い方 ≥ 𝑐 × 短い方 + 1 + 𝑘 − 𝑗 𝑚𝑜𝑑 𝑐
– 長い方 ≥ 𝑐 × 短い方 , 1 ≤ 𝑘 ≤ 𝑐, 𝑐 > 1 なので、
1 + 𝑘 − 𝑗 𝑚𝑜𝑑 𝑐 ≥ 0
1 + 1 − 𝑐 − 1 ≥ 0 （k の最小値と j mod c の最大値を代入）
𝑐≤3
– 𝑐 = 2 または 𝑐 = 3

15. 解析
• ローテーション後のフロントとリアの長さ:
𝑓 + |𝑟|
ローテーション前に短かった方 =
2
𝑓 + |𝑟|
ローテーション前に長かった方 =
2
• 次回ローテション実行までの最短操作回数
1
– Init / tail のどちらかを連続実行します（cons / snoc よりも 倍の回数ですむ）。
𝑐
– ローテーション後のフロント、リアの長さをともに n とすると
𝑐 × 𝑛 − 最短操作回数 + 2 ≤ 𝑛
𝑛−2
𝑛 − 最短操作回数 ≤
𝑐
𝑛−2 𝑛+2 𝑛
最短操作回数 ≥ 𝑛 − = >
𝑐 𝑐 𝑐
𝑛+2 𝑛
の項が最大になるのは𝑐 = 2のときで、init / tail を最短で約 回実行すると、次のロー
𝑐 2
テーションが発生します。

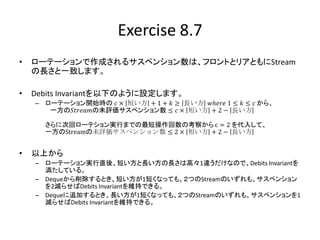

16. Exercise 8.7
• ローテーションで作成されるサスペンション数は、フロントとリアともにStream
の長さと一致します。
• Debits Invariantを以下のように設定します。
– ローテーション開始時の 𝑐 × 短い方 + 1 + 𝑘 ≥ 長い方 𝑤ℎ𝑒𝑟𝑒 1 ≤ 𝑘 ≤ 𝑐 から、
一方の𝑆𝑡𝑟𝑒𝑎𝑚の未評価サスペンション数 ≤ 𝑐 × 短い方 + 2 − 長い方
さらに次回ローテション実行までの最短操作回数の考察から c = 2 を代入して、
一方のStreamの未評価サスペンション数 ≤ 2 × 短い方 + 2 − 長い方
• 以上から
– ローテーション実行直後、短い方と長い方の長さは高々1違うだけなので、Debits Invariantを
満たしている。
– Dequeから削除するとき、短い方が1短くなっても、２つのStreamのいずれも、サスペンション
を2減らせばDebits Invariantを維持できる。
– Dequeに追加するとき、長い方が1短くなっても、２つのStreamのいずれも、サスペンションを1
減らせばDebits Invariantを維持できる。

17. おまけ: RealTimeDequeの動作例
例） Dequeの操作とローテーション
1. c = 3, |f| = 3, |r| = 9 の RealTimeDeque q1 に対して
• snoc q1 x
⇒ |f| = 3, |r| = 10
• snoc (snoc q1 x) y
⇒ |f| = 3, |r| = 11
⇒ ローテーション
⇒ |f| = 7, |r| = 7
2. c=3, |f| = 7, |r| = 18 の RealTimeDeque q2 に対して
• tail q2
⇒ |f| = 6, |r| = 18
• tail (tail q2)
⇒ |f| = 5, |r| = 18
⇒ ローテーション
⇒ |f| = 12, |r| = 11
OCamlによるサンプルコード:
https://gist.github.com/3271021

18. おまけ: Global Rebuildingとの違い
だいたいこんな感じだと思います。
• Global Rebuildingには必要だったローテーション用のコピーが、Lazy Rebuildingで
は不要。
• Global Rebuildingを使用したHood MelvilleQueueでは、ローテーションに必要な処
理が比較的均等に分散していたが、Lazy Rebuildingを使用したRealTimeDequeで
は、短い方のStreamを再作成する$CONSだけを使ってdropやreverse遅延させて
いるので、サスペンションの実行コストに偏りがある。

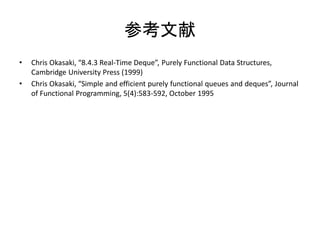

19. 参考文献
• Chris Okasaki, “8.4.3 Real-Time Deque”, Purely Functional Data Structures,
Cambridge University Press (1999)
• Chris Okasaki, “Simple and efficient purely functional queues and deques”, Journal
of Functional Programming, 5(4):583-592, October 1995
