AWS 실시간 데이터 처리를 위한 현대적
애플리케이션 개발 방법
김영진
솔루션즈 아키텍트
이세현
솔루션즈 아키텍트

© 2018, Amazon Web Services, Inc. or its Affiliates. All rights reserved. Amazon Confidential and Trademark

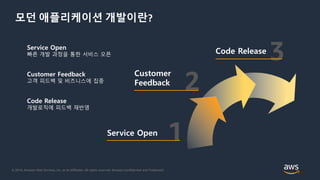

모던 애플리케이션 개발이란?
Service Open
Customer
Feedback
Code Release
Service Open
빠른 개발 과정을 통한 서비스 오픈
Customer Feedback
고객 피드백 및 비즈니스에 집중
Code Release
개발로직에 피드백 재반영
1
2
3

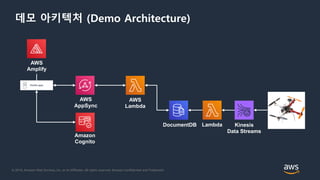

데모 아키텍처 (Demo Architecture)
Kinesis
Data Streams
LambdaDocumentDB
AWS
Lambda
AWS
AppSync
AWS
Amplify
Amazon
Cognito

어플리케이션 영역
Kinesis
Data Streams
LambdaDocumentDB
AWS
Lambda
AWS
AppSync
AWS
Amplify
Amazon
Cognito

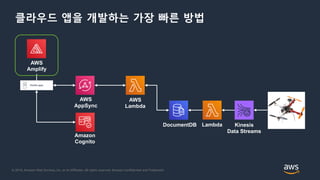

클라우드 앱을 개발하는 가장 빠른 방법
Kinesis
Data Streams
LambdaDocumentDB
AWS
Lambda
AWS
AppSync
AWS
Amplify
Amazon
Cognito

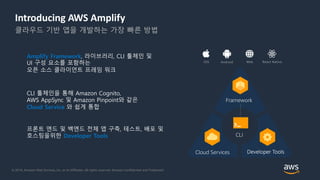

Introducing AWS Amplify
클라우드 기반 앱을 개발하는 가장 빠른 방법
프론트 엔드 및 백엔드 전체 앱 구축, 테스트, 배포 및
호스팅을위한 Developer Tools
Amplify Framework, 라이브러리, CLI 툴체인 및
UI 구성 요소를 포함하는
오픈 소스 클라이언트 프레임 워크
CLI 툴체인을 통해 Amazon Cognito,
AWS AppSync 및 Amazon Pinpoint와 같은
Cloud Service 와 쉽게 통합

카테고리 기반
클라우드 기능 구현
AWS 서비스를 프로젝트에
신속하게 통합하기 위한
CLI 툴체인
UI 컴포넌트프론트 엔드 개발자에
초점을 맞춘 라이브러리
테스트 및 배포를
위한 DevTools

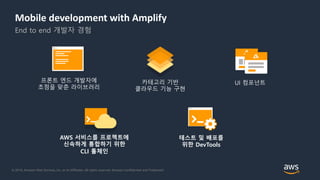

Mobile development with Amplify
End to end 개발자 경험

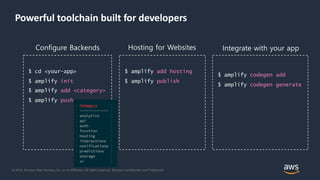

Powerful toolchain built for developers
Configure Backends
$ cd <your-app>
$ amplify init
$ amplify add <category>
$ amplify push
$ amplify add hosting
$ amplify publish
Hosting for Websites Integrate with your app
$ amplify codegen add
$ amplify codegen generate

Analytics
사용자 세션, 사용자 지정 사용자
특성 및 사용 중인 메트릭 추적
API
실시간 데이터를 지원하는 REST 및
GraphQL을 사용한 HTTP 요청
Authentication
앱용으로 사전 구축 된 UI 구성
요소가있는 인증 API
Storage
공개 또는 개인 사용자 컨텐츠를
안전하게 관리하기 위한 간단한
메커니즘
Interactions
딥러닝 기술을 활용한 대화 상자
PubSub
클라우드의 메시지 지향 미들웨어에
앱 연결
Notifications
캠페인 분석 및 타겟팅을 통한
푸시 알림
XR
앱에서 증강 현실 및 가상 현실
콘텐츠로 작업
Cache
대화 형 봇
Hub
사용자 세션, 맞춤 속성 및 인앱
측정 항목을 추적하는 분석
I18n
가벼운 솔루션
Logger
콘솔 로깅 유틸리티
Service worker
PWA와 함께 작동하는 유틸리티
클래스

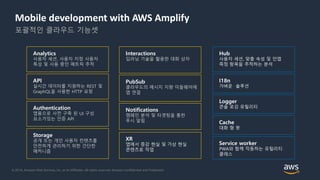

Mobile development with AWS Amplify
포괄적인 클라우드 기능셋

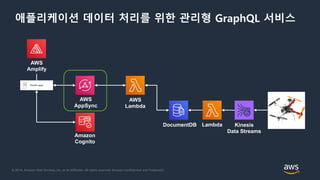

애플리케이션 데이터 처리를 위한 관리형 GraphQL 서비스
Kinesis
Data Streams
LambdaDocumentDB
AWS
Lambda
AWS
AppSync
AWS
Amplify
Amazon
Cognito

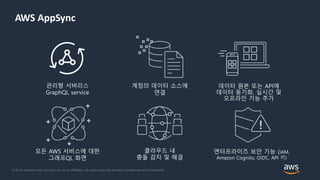

AWS AppSync
관리형 서버리스
GraphQL service
계정의 데이터 소스에
연결
데이터 원본 또는 API에
데이터 동기화, 실시간 및
오프라인 기능 추가
모든 AWS 서비스에 대한
그래프QL 화면
클라우드 내
충돌 감지 및 해결
엔터프라이즈 보안 기능 (IAM,
Amazon Cognito, OIDC, API 키)

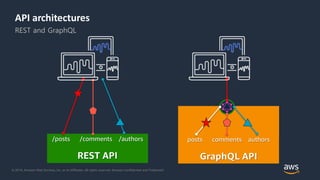

/posts /comments /authors
REST API
posts comments authors
GraphQL API
API architectures
REST and GraphQL

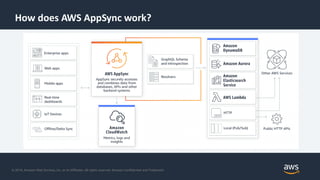

How does AWS AppSync work?
,
,

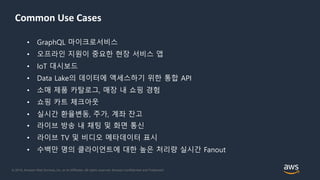

• GraphQL 마이크로서비스
• 오프라인 지원이 중요한 현장 서비스 앱
• IoT 대시보드
• Data Lake의 데이터에 액세스하기 위한 통합 API
• 소매 제품 카탈로그, 매장 내 쇼핑 경험
• 쇼핑 카트 체크아웃
• 실시간 환율변동, 주가, 계좌 잔고
• 라이브 방송 내 채팅 및 화면 통신
• 라이브 TV 및 비디오 메타데이터 표시
• 수백만 명의 클라이언트에 대한 높은 처리량 실시간 Fanout
Common Use Cases

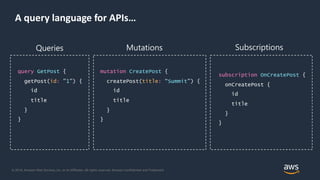

A query language for APIs…
Queries
query GetPost {
getPost(id: ”1”) {
id
title
}
}
mutation CreatePost {
createPost(title: “Summit”) {
id
title
}
}
subscription OnCreatePost {
onCreatePost {
id
title
}
}
Mutations Subscriptions

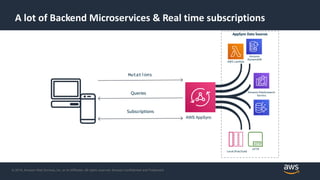

A lot of Backend Microservices & Real time subscriptions
Queries
Subscriptions
AppSync Data Sources
AWS AppSync
Amazon
DynamoDB
Amazon Elasticsearch
Service
AWS Lambda
Amazon Aurora
HTTP
Local (Pub/Sub)
Mutations

간단하고 안전한 사용자 가입, 로그인 및 엑세스 제어
Kinesis
Data Streams
LambdaDocumentDB
AWS
Lambda
AWS
AppSync
AWS
Amplify
Amazon
Cognito

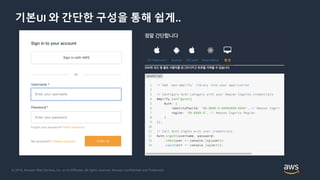

기본UI 와 간단한 구성을 통해 쉽게..

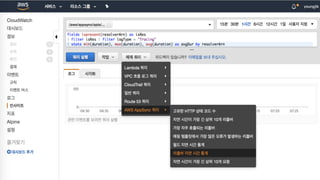

Monitoring & Operational Intelligence

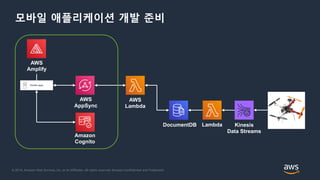

모바일 애플리케이션 개발 준비
Kinesis
Data Streams
LambdaDocumentDB
AWS
Lambda
AWS
AppSync
AWS
Amplify
Amazon
Cognito

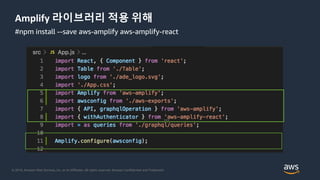

Amplify 라이브러리 적용 위해
#npm install --save aws-amplify aws-amplify-react

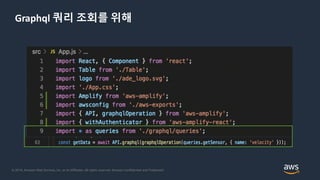

Graphql 쿼리 조회를 위해

Cognito 모바일 인증인증위해

어플케이션 데이터 수신 대기

드론(Drone) 데이터 수집과 활용

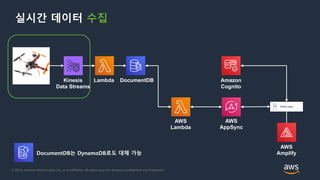

실시간 데이터 수집
Kinesis
Data Streams
Lambda DocumentDB
AWS
Lambda
AWS
AppSync
AWS
Amplify
Amazon
Cognito
DocumentDB는 DynamoDB로도 대체 가능

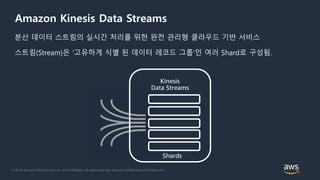

Amazon Kinesis Data Streams
분산 데이터 스트림의 실시간 처리를 위한 완전 관리형 클라우드 기반 서비스
스트림(Stream)은 ‘고유하게 식별 된 데이터 레코드 그룹’인 여러 Shard로 구성됨.
Kinesis
Data Streams
Shards

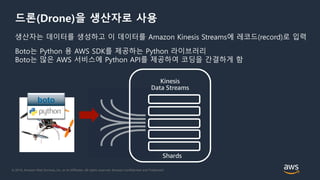

드론(Drone)을 생산자로 사용
생산자는 데이터를 생성하고 이 데이터를 Amazon Kinesis Streams에 레코드(record)로 입력
Boto는 Python 용 AWS SDK를 제공하는 Python 라이브러리
Boto는 많은 AWS 서비스에 Python API를 제공하여 코딩을 간결하게 함
boto
Kinesis
Data Streams
Shards

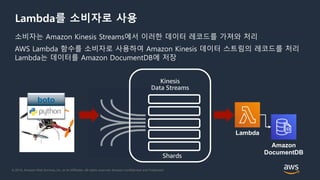

Lambda를 소비자로 사용
소비자는 Amazon Kinesis Streams에서 이러한 데이터 레코드를 가져와 처리
AWS Lambda 함수를 소비자로 사용하여 Amazon Kinesis 데이터 스트림의 레코드를 처리
Lambda는 데이터를 Amazon DocumentDB에 저장
Kinesis
Data Streams
Shards
Lambda
Amazon
DocumentDB
boto

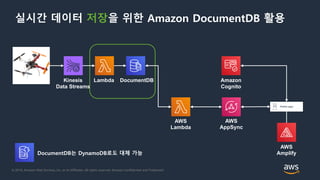

실시간 데이터 저장을 위한 Amazon DocumentDB 활용
Kinesis
Data Streams
Lambda DocumentDB
AWS
Lambda
AWS
AppSync
AWS
Amplify
Amazon
Cognito

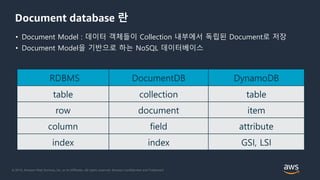

Document database 란
• Document Model : 데이터 객체들이 Collection 내부에서 독립된 Document로 저장
• Document Model을 기반으로 하는 NoSQL 데이터베이스
RDBMS DocumentDB DynamoDB
table collection table
row document item
column field attribute
index index GSI, LSI

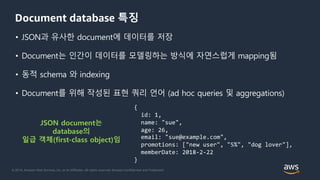

Document database 특징
• JSON과 유사한 document에 데이터를 저장
• Document는 인간이 데이터를 모델링하는 방식에 자연스럽게 mapping됨
• 동적 schema 와 indexing
• Document를 위해 작성된 표현 쿼리 언어 (ad hoc queries 및 aggregations)
JSON document는
database의
일급 객체(first-class object)임
{
id: 1,
name: "sue",
age: 26,
email: "sue@example.com",
promotions: ["new user", "5%", "dog lover"],
memberDate: 2018-2-22
}

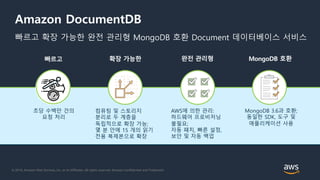

Amazon DocumentDB
빠르고 확장 가능한 완전 관리형 MongoDB 호환
초당 수백만 건의
요청 처리
컴퓨팅 및 스토리지
분리로 두 계층을
독립적으로 확장 가능;
몇 분 안에 15 개의 읽기
전용 복제본으로 확장
AWS에 의한 관리:
하드웨어 프로비저닝
불필요;
자동 패치, 빠른 설정,
보안 및 자동 백업
MongoDB 3.6과 호환;
동일한 SDK, 도구 및
애플리케이션 사용
빠르고 확장 가능한 완전 관리형 MongoDB 호환 Document 데이터베이스 서비스

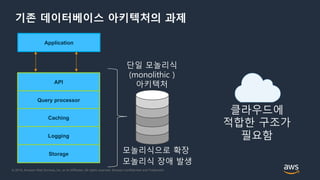

기존 데이터베이스 아키텍처의 과제
API
Query processor
Caching
Logging
Storage
Application
클라우드에
적합한 구조가
필요함
단일 모놀리식
(monolithic )
아키텍처
모놀리식으로 확장
모놀리식 장애 발생

기존 데이터베이스 아키텍처의 과제 : 확장(Scaling)
Replication
읽기 용량(read capacity)을 추가하려고 할 때,
트래픽이 급증
Node 1 Node 2 Node 3 Node 4

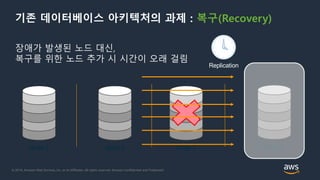

기존 데이터베이스 아키텍처의 과제 : 복구(Recovery)
Replication
장애가 발생된 노드 대신,
복구를 위한 노드 추가 시 시간이 오래 걸림
Node 1 Node 2 Node 3 Node 3’

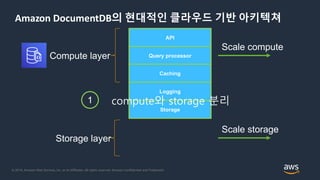

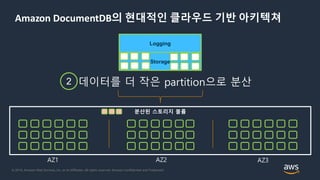

Amazon DocumentDB의 현대적인 클라우드 기반 아키텍쳐
API
Query processor
Caching
Logging
Storage
Scale compute
Scale storage
compute와 storage 분리1
Compute layer
Storage layer

분산된 스토리지 볼륨
Logging
Storage
데이터를 더 작은 partition으로 분산2
AZ1 AZ2 AZ3

Logging
Storage
AZ1 AZ2 AZ3
더 많은 데이터 복제 (6x)3
분산된 스토리지 볼륨

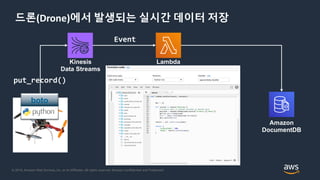

Kinesis
Data Streams
Lambda
Amazon
DocumentDB
put_record()
Event
boto
드론(Drone)에서 발생되는 실시간 데이터 저장

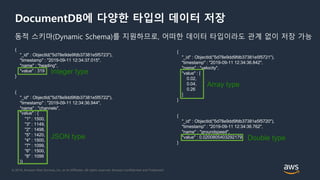

DocumentDB에 다양한 타입의 데이터 저장
{
"_id" : ObjectId("5d78e9de9fdb37381e5f5723"),
"timestamp" : "2019-09-11 12:34:37.015",
"name" : "heading",
"value" : 319
}
{
"_id" : ObjectId("5d78e9dd9fdb37381e5f5722"),
"timestamp" : "2019-09-11 12:34:36.944",
"name" : "channels",
"value" : {
"1" : 1500,
"3" : 1149,
"2" : 1498,
"5" : 1420,
"4" : 1500,
"7" : 1099,
"6" : 1500,
"8" : 1099
}}
{
"timestamp" : "2019-09-11 12:34:36.842",
"name" : "velocity",
"value" : [
0.02,
0.04,
0.26
]
}
{
"timestamp" : "2019-09-11 12:34:36.762",
"name" : "groundspeed",
"value" : 0.0200805403292179
}
Integer type
Array type
JSON type Double type
동적 스키마(Dynamic Schema)를 지원하므로, 어떠한 데이터 타입이라도 관계 없이 저장 가능

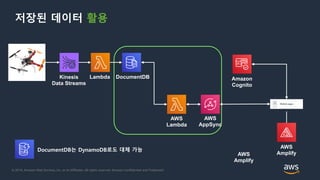

저장된 데이터 활용
Kinesis
Data Streams
Lambda DocumentDB
AWS
Lambda
AWS
AppSync
AWS
Amplify
Amazon
Cognito
AWS
Amplify

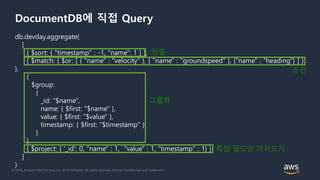

DocumentDB에 직접 Query
db.devday.aggregate(
[
{ $sort: { "timestamp" : -1, "name": 1 } },
{ $match: { $or: [ { "name" : "velocity" }, { "name" : "groundspeed" }, {"name" : "heading"} ] }
},
{
$group:
{
_id: "$name",
name: { $first: "$name" },
value: { $first: "$value" },
timestamp: { $first: "$timestamp" }
}
},
{ $project: { '_id': 0, "name" : 1, "value" : 1, "timestamp" : 1} }
]
)
정렬
조건
그룹화
특정 필드만 가져오기

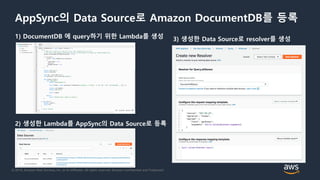

AppSync의 Data Source로 Amazon DocumentDB를 등록
1) DocumentDB 에 query하기 위한 Lambda를 생성
2) 생성한 Lambda를 AppSync의 Data Source로 등록
3) 생성한 Data Source로 resolver를 생성

AppSync를 활용하여 DocumentDB에 query/mutation
AWS
AppSync
Lambda
Amazon
DocumentDB
클러스터 엔드포인트
리더 엔드포인트
Lambda
Mutation
Query

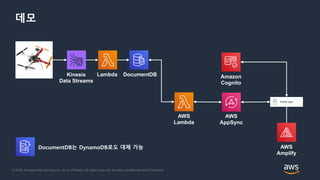

데모
Kinesis
Data Streams
Lambda DocumentDB
AWS
Lambda
AWS
AppSync
Amazon
Cognito
AWS
Amplify

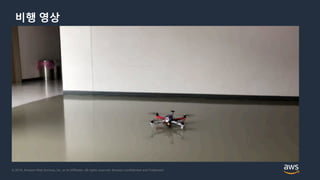

비행 영상

Community
• https://amplify.aws/community/
• https://awsappsync.dev
• https://aws-amplify.github.io/
• https://github.com/aws-amplify
