- 1. Printing technology Sheetfedoffset (1) Technical Support Sappi Fine paper Europe
- 2. Printing technology Sheetfed offset Sheet offset printing (l)
- 3. Offset printing Characteristicsof the offset printing: Indirect printing process Viscous colours Economical printing form Offset printing has the largest range of printing products, from visiting cards to newspapers, magazines, catalogues or illustrated books. We distinguish between sheet offset printing and web offset printing.
- 4. Offset printing Sheetoffset printing: Sizes from DIN A4 to 151 x 205cm 1 - 12 printing products max. 18,000 sheets / h One or two-sided printing Basis weight from 70 - 400 g/m² usual
- 5. Offset printing 2.Ink 2. Ink 1. Water 1. Water IMAGE NON- IMAGE Offset Lithographic Process Process of inking printing plate: 1. Dampening of plate 2. Inking of plate Die Druckplatte muss vor dem Einfärben gefeuchtet werden !
- 6. Diagram of asheet offset press Offset printing Inking rollers Plate cylinder Blanket cylinder Impression cylinder Dampening rollers Paper The single process steps : 1. Moistening and application of colour 2. Transfer of colour: printing plate to rubber blanket 3. Transfer of colour: rubber blanket to paper

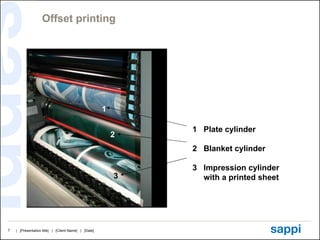

- 7. Offset printing 12 3 1 Plate cylinder 2 Blanket cylinder 3 Impression cylinder with a printed sheet
- 8. Offset printing Diagramof the successive design Diagram vic of the 5-cylinder-design

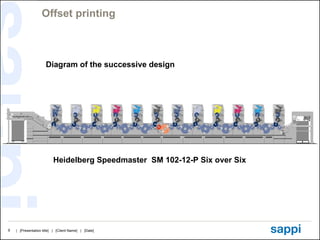

- 9. Offset printing HeidelbergSpeedmaster SM 102-12-P Six over Six Diagram of the successive design
- 10. Offset printing Doublesheet detectors help avoid jams by measuring sheet thickness. They automatically lower onto each sheet and stop the paper supply if doubles are detected. Double sheet detector
- 11. Offset printing Theplates must all be in accurate register so that the image of each separate colour will be in exactly the same position on the sheet. Every plate has register holes to locate it precisely and consistently on both the machines where it is first made and then on the printing press. This ensures accurate register on the press. Automatic plate mounting
- 12.
Editor's Notes
- #7 Offset : The picture to be printed is deposited legible positively on a plate. The plate is treated so that the pictures (printing parts) are water-repellent and the non-printing parts are water-absorbamt. The plate is nearly flat; thus, the printing picture is not lying on a higher or lower level. The plate is tensioned around the plate cylinder in the printing machine. A rubber blanket cylinder is running against this plate cylinder. Fountain solution (water with additives) is now first brought into contact with the plate and afterwards colour. The fatty colour can only be absorbed by the (dry) water-repellent parts; the humid points repel the colour. After imbuing the printing picture on the printing plate correspondingly, it is transferred to the rubber blanket. The paper is now running trough rubber blanket and counter-pressure cylinder where the printing picture is transferred from the rubber blanket to the paper.
- #10 Konstruktion einer Druckmaschine Eine Offsetdruckmaschine gliedert sich in drei wichtige Sektionen: Der Anlegeapparat und das Anlagesystem gewährleisten, dass die Bogen vom Stapel getrennt und in exakt der selben Position in die Druckmaschine transportiert werden. Jedes der Druckwerke enthält einen Plattenzylinder mit Farb- und Feucht-walzen, sowie einen Gummituch- und einen Gegendruckzylinder. Jedes Druckwerk druckt eine Farbe auf eine Seite des Papiers. Auf einer 4-Farbendruckmaschine werden alle vier Druckwerke gebraucht, um mehrfarbige Bilder auf eine Seite des Papiers zu drucken. Es gibt auch Druckmaschinen mit mehr als vier Druckwerken, sie können acht oder sogar mehr Druckwerke haben. Eine 8- oder 12-Farben-Druckmaschine kann beide Seiten des Papiers in einem Durchgang bedrucken, weil die Bogen zwischen dem 4. und 5. Druckwerk oder dem 6. und 7. Druckwerk gewendet werden. Zuletzt werden die Bogen vom letzten Druckwerk zur Bogenauslage transportiert und zu einem Stapel ausgelegt.
- #11 Bogentransport Alle Bogen innerhalb einer Auflage müssen mit perfektem und gleichbleibendem Stand bedruckt sein. Zu Beginn ist es unbedingt notwendig, die Bogen einzeln in die Druckmaschine zu führen. Der Anlegeapparat arbeitet mit Blas- und Saugluft, um die Bogen vom Stapel zu trennen und in die Druckmaschine zu führen. Jeder Bogen wird an einer Frontseite und an den Seiten freigeblasen bevor die Sauger sie übernehmen und zu dem Anlagetisch transportieren. An modernen Druckmaschinen wird ionisierte Blasluft verwendet, um statische Aufladungen zu vermeiden. Eine Doppelbogenkontrolle senkt sich automatisch auf die laufenden Bogen und stoppt deren Zufuhr, wenn doppelte Bogen transportiert und gemessen wurden.
