Dokumen ini menjelaskan metode pelaksanaan konstruksi jalan tol Trans Sumatera, mencakup berbagai tahap seperti mobilisasi, pemeliharaan lalu lintas, pekerjaan tanah, drainase, dan perkerasan aspal. Selain itu, juga dibahas tentang aspek keberlanjutan dalam konstruksi dan penerapan teknologi ramah lingkungan serta manajemen keselamatan kerja (K3). Berbagai peralatan dan material yang digunakan dalam proses konstruksi juga diuraikan secara detail.

1. Metode
Pelaksanaan
Konstruksi
Pekerjaan Konstruksi Jalan

2. Anggota Kelompok
Adella Cahyani
(03011181924019)
1
M. Hadziq Huda
(03011281924058)
2
Muhammad Azzam Alfarabi
(03011181924005)
3
Nurhidayah Anggraeni
(03011181924010)
4
Rizka Shafira
(03011281924077)
5

3. Studi Kasus : Pembangunan Jalan TOL Trans Sumatera
Ruas Pekanbaru – Dumai

4. Lingkup Pekerjaan
01
Umum
o Mobilisasi
o Pemeliharaan dan
perlindungan lalu lintas
o Pekerjaan dan penanganan
aliran yang sudah ada
Pembongkaran
o Pembongkaran struktur beton
o Pembongkaran perkerasan jalan
sspal atau beton semen
o Pembongkaran rumah
03
Pembersihan Lokasi
o Pemotongan pohon
02
Galian Struktur
o Galian struktur kedalaman 0 – 2 meter
o Galian struktur kedalaman 2 – 4 meter
o Pasangan batu kosong
05
o Galian untuk timbunan
o Galian untuk dibuang
o Common borriw material
o Urugan material berbutir
o Cerucuk beton
o Timbunan pasir
Pekerjaan Tanah
04

5. Lingkup Pekerjaan
06
Drainase
o Gorong-gorong
o Saluran tanah
o Saluran pasang batu
o Catch basin, DLL
Lapisan Pondasi Agregat
o Lapis pondasi agregat kelas A
o Lapis pondasi agregat kelas B
08
Sub Grade
o Persiapan tanah dasar
07
Struktur Beton
o Beton struktur
o Anchor bar
o Gelagar PC
o Pemancangan tiang, DLL
10
o Bitumen lapis resap pengikat
o Bitumen lapis pengikat
o Asphalt treated base course
o Asphalt concrete binder course
o Asphalt concrete wearing
course
o Aspal keras
Perkerasan
09

6. Alur Pelaksanaan
Pekerjaan

7. Alur Pelaksanaan
Pekerjaan

8. Umum
o Pemeliharaan dan Perlindungasn Lalu lintas
o Mobilisasi
o Pekerjaan dan penanganan aliran air yang sudah ada
o Penanganan Lingkup hidup
o Manajemen Mutu.
A
Ruang Lingkup

9. Umum
o Mobilisasi personel lapangan
o Penyewaan lahan
o Pembuatan fasilitas
o Mobilisasi peralatan
o Survey
o Pembuatan ship drawing
o Penyiapan alat pendukung lainnya
A
Mobilisasi

10. Pembersihan Tempat Kerja
o Pembersihan tempat kerja
o Pemotongan pohon, d > 30 cm - 50 cm
o Pemotongan pohon, d > 50 cm - 75 cm
o Pemotongan pohon, d > 30 cm -50 cm
Pemotongan pohon, d > 75 cm
B
Ruang Lingkup

11. Peralatan Lapangan
Bulldozzer
Dump Truck
Excavator

12. Pembongkaran
1. Pekerjaan pembongkaran meliputi segala
pekerjaan pembongkaran dan
pembuangan, seluruh atau sebagian dari
beton atau pasangan batu yang masing-
masing berukuran lebih besar dari satu
kubik, semua gedung, bangunan, jalan
lama, kerb, dan rintangan lain yang harus
disingkirkan kecuali untuk yang harus di
pindahkan menurut ketentuan lain dari
dokumen kontrak ini.
C

13. Pekerjaan Pembongkaran
Pembongkaran Struktur Beton Pembongkaran Perkerasan Jalan Pembongkaran Rumah

14. Pekerjaan Tanah
Pekerjaan tanah meliputi :
o Galian untuk timbunan
o Galian untuk dibuang ( 5-10km)
o Common borrow material (5-10 km)
o Urugan material berbutir (Granular
backfill)
o Cerucuk beton (20x20 cm)
o Timbunan Pasir
D

15. Pekerjaan Tanah
Pekerjaan galian meliputi :
o Pekerjaan galian untuk timbunan
o Pekerjaan galian untuk dibuang
D
Pekerjaan Galian

16. Pekerjaan Galian
Ilustrasi Pekerjaan Galian dengan Excavator

17. Pekerjaan Galian
Ilustrasi penggunaan tanah hasil galian, material suitable akan digunakan sebagai
timbunan jika unsuitable akan dibuang ke disposal area

18. Pekerjaan Tanah
Pekerjaan timbunan meliputi pembersihan,
pembongkaran areal lokasi borrow pit,
penggalian, pemuatan, pengangkutan,
penghamparan, dan pemadatan material yang
diperoleh dari Borrow Pit.
D
Pekerjaan Timbunan

19. Galian Struktur
Galian struktur meliputi galian-galian yang diperlukan untuk struktur yang ditentukan di dalam
gambar teknis. Galian Struktur harus dibatasi hanya pada galian untuk pondasi pada jembatan
gorong-gorong kotak (box culvert), tembok sayap(wing wall) dan struktur bangunan tol lainnya.
E

20. Galian Struktur
Ilustrasi galian struktur dengan manual Ilustrasi galian struktur dengan excavator

21. Drainase
F
Metode kerja divisi ini ini meliputi penyediaan dan pelaksanaan
pekerjaan drainase sesuai dengan Spesifikasi yang terkait, dan
sesuai dengan garis, ketinggian dan ukuran yang tercantum
dalam Gambar dan atau diinstruksikan secara tertulis oleh
Konsultan Pengawas.
Pekerjaan drainase yang dikerjakan adalah
o Pekerjaan pipa gorong – gorong beton bertulang
o Pekerjaan saluran beton dan penutup
o Pekerjaan pasangan batu mortar

22. Pekerjaan Pipa Gorong-gorong
Ilustrasi galian tanah dan pemasangan gorong – gorong

23. Pekerjaan Pipa Gorong-gorong
Ilustrasi urugan tanah kembali dan tampak samping gorong – gorong

24. Pekerjaan Saluran Beton dan Penutup
Ilustrasi pekerjaan galian dan survey elevasi
Ilustrasi pemasangan saluran beton dan penutup

25. Pekerjaan Saluran Pasangan Batu
Ilustrasi pekerjaan pencampuran komposisi beton
Ilustrasi pekerjaan selokan pasangan batu

26. Sub Grade
Pekerjaan persiapan tanah dasar (sub grade) jalan
dilakukan sebelum pekerjaan lapisan pondasi untuk
perkerasan dimulai, tanah harus dalam kondisi siap.
G

27. Sub Grade
Pekerjaan persiapan tanah dasar (sub grade) jalan
dilakukan sebelum pekerjaan lapisan pondasi untuk
perkerasan dimulai, tanah harus dalam kondisi siap.
G

28. Sub Grade
Perataan material dengan
motor grader
Pekerjaan penyiapan badan
jalan
Pemadatan dengan vibratory
roller

29. Lapis Pondasi Agregat ( Sub Base)
H
Pekerjaan ini harus meliputi pengadaan,
pemrosesan, pengangkutan, penghamparan,
pembasahan, pemadatan agregat kelas A
yang bergradasi diantara lapisan subgrade
dan perkerasan beton semen dengan syarat
ketebalan, lokasi dan spesifikasi pada
dokumen kontrak atau Gambar kerja dan
atau diarahkan secara tertulis oleh Konsultan
Pengawas.

30. Lapis Pondasi Agregat ( Sub Base)
H
Pekerjaan ini harus meliputi pengadaan,
pemrosesan, pengangkutan, penghamparan,
pembasahan, pemadatan agregat kelas A
yang bergradasi diantara lapisan subgrade
dan perkerasan beton semen dengan syarat
ketebalan, lokasi dan spesifikasi pada
dokumen kontrak atau Gambar kerja dan
atau diarahkan secara tertulis oleh Konsultan
Pengawas.

31. Sub Base
Penyiraman dengan water
tanker
Pekerjaan lapis pondasi
agregat
Pemadatan dengan vibratory
roller

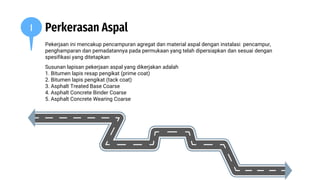

32. Perkerasan Aspal
I
Pekerjaan ini mencakup pencampuran agregat dan material aspal dengan instalasi pencampur,
penghamparan dan pemadatannya pada permukaan yang telah dipersiapkan dan sesuai dengan
spesifikasi yang ditetapkan
Susunan lapisan pekerjaan aspal yang dikerjakan adalah
1. Bitumen lapis resap pengikat (prime coat)
2. Bitumen lapis pengikat (tack coat)
3. Asphalt Treated Base Coarse
4. Asphalt Concrete Binder Coarse
5. Asphalt Concrete Wearing Coarse

33. Metode Kerja
Sebelum hotmix diproduksi,
diperlukan JMF (Job Mix
Formula) agar campuran yang
dihaslkan sesuai spesifikasi.
1. Job Mixing Formula
o Clearing menggunakan
tekanan jet air yang tinggi
o Pembersihan menggunakan
compressor udara
3. Persiapan Permukaan
Mixing hotmix dilaksanaakan di
Asphalt Mixing Plant
(AMP)yang telah dicek kalibrasi
timbangannya.
5. Mixing
Semua peralatan yang akan
digunakan untuk pekerjaan
dimobilisasi dari base camp ke
lokasi penghamparan dengan
menggunakan self loader truck.
2. Mobilisasi
Akan dilaksanakan setelah
staking-out dengan menggunakan
benang / tali yang berfungsi
sebagai pedoman elevasi
ketebalan aspal, ukuran dari titik
off-set garis tengah di tepi dalam
aspal dan di sisi luar jalan aspal.
4. Kontrol Elevasi

34. Dump truck yang akan memuat
campuran hotmix harus diukur
dan data mereka harus dicatat:
berat kotor, berat bersih, dan
bobot kendaraan dan waktu
operasi.
6. Hauling
09
Penghamparanakan mulai dari
ketinggian rendah ke elevasi
yang lebih tinggi.
8. Penghamparan
Setelah campuran hotmix telah
dihamparkan ke permukaan
dan berdasarkan pemeriksaan
yang lain, maka tahap
berikutnya adalah tahap
pemadatan.
9. Pemadatan
Lapis Resap Pengikat
diaplikasikan diatas permukaan
LPA, Distributor aspal
digunakan untuk menyemprot
lapisan ini.
7. Lapis Perekat

35. Perkerasan Aspal
Penghamparan hotmix menggunakan asphalt finisher Pemadatan awal menggunakan tandem roller
Pemadatan akhir menggunakan pneumatic tire roller Hasil akhir pekerjaan perkerasan aspal

36. Pekerjaan persiapan
1
Pekerjaan produksi beton
2
Pekerjaan transportasi beton
3
Struktur Beton
J
Pekerjaan ini mencakup penyediaan material pembuatan beton,
pencampuran adukan beton, penyiapan tempat kerja atau lantai kerja,
pemasangan bekisting, pekerjaan pembesian, pekerjaan pengecoran
beton, pekerjaan perawatan beton dan pekerjaan pembongkaran
bekisting sesuai dengan kuantitas dan spesifikasi dalam dokumen
kontrak.
Metode Kerja

37. Pekerjaan pengetesan
4
Pekerjaan bekisting
5
Pekerjaan pembesian
6
Pekerjaan pengecoran
7
Pekerjaan perawatan beton
8
Pekerjaan pembongkaran bekisting
9

38. Strukur Beton
Produksi beton dilakukan di
batching plant
Material agregat kasar dalam
pembuatan beton
Material agregat halus dalam
pembuatan beton
Material semen Transportasi beton dengan
truck mixer
Pengujian slump beton

39. Strukur Beton
Ilustrasi fabrikasi bekisting Ilustrasi pemasangan
bekisting
Illustrasi pengecoran dengan
menggunakan concrete pump
Illustrasi perawatan beton
dengan karung basah
Illustrasi perawatan beton
dengan penyiraman air

40. Aspek Green Construction
Pada Proyek

41. Jalan Hijau adalah jalan yang dirancang dan dibangun dengan
memperhatikan prinsip-prinsip konstruksi berkelanjutan dengan
penekanan pada pemanfaatan teknologi ramah lingkungan, material lokal,
kesetaraan akses antar pengguna dan konservasi lingkungan alamiah.

42. 01
Sebagai perangkat pendukung implementasi
konstruksi berkelanjutan pada bidang jalan
02
Memberikan informasi atas taraf
keberkelanjutan (sustainability) suatu proyek
jalan
03
Mendorong praktek-praktek teknik dalam
pembangunan jalan yang memperhatikan
dimensi ekologi, sosial dan ekonomi
Keunggulan

43. Strategi Green Construction Pembangunan
Jalan Tol Trans Sumatera

44. Implementasi Green construction
Pemasangan paving
block pada green roads,
dan penanaman pohon
Green Roads
Green Building pada
kantor gerbang tol
dan gerbang jalan tol.
green roads
Green Building
Manajemen limbah
konstruksi untuk
menurunkan dampaknya
terhadap lingkungan
Green construction

45. Teknologi yang
Digunakan pada proyek
o Mengurangi kadar air dan kadar
udara di dalam tanah
o Mempercepat penurunan dan
meningkatkan daya dukung
tanah asli yang lunak
Teknologi VCM
o operator mampu membaca dengan
pasti kondisi tanah atau aspal yang
dipadatkan sehingga pemadatan
dapat dilakukan lebih efektif dan
efisien
o memberikan efek getaran dengan nilai
frekuensi dan amplitudo berbeda
untuk tiap ruas jalan sehingga hasil
akhir pemadatan akan lebih seragam
Teknologi Alat Berat
o Merepresentasi rencana bangunan
aktual yang dituangkan secara
digital berbentuk tiga dimensi dan
animasi yang dapat dilihat
menggunakan Virtual Reality (VR)
BIM

46. Aspek Manajemen K3 Pada
Proyek Jalan

47. Penerapan Pencegahan Bahaya
1. Pemasangan rambu peringatan kerja
2. Pemeriksaan alat-alat berat
konstruksi
3. Bekerja menggunakan IK (instruksi
kerja) pengoperasian alat berat
4. Penggunaan APD bagi pekerja

48. Penggunaan APD
Safety Hat Safety Shoes Sarung Tangan
Kaca Mata
Keselamatan
Masker

49. Terima
Kasih
